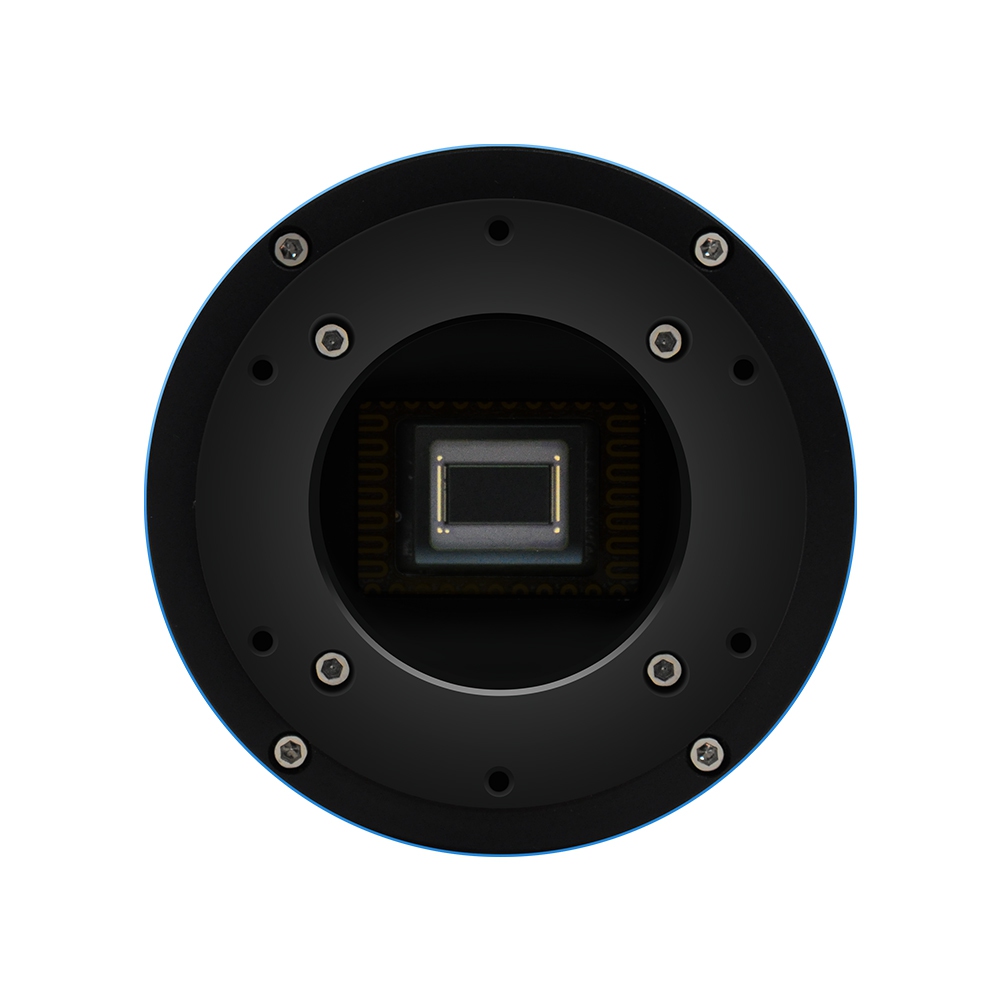

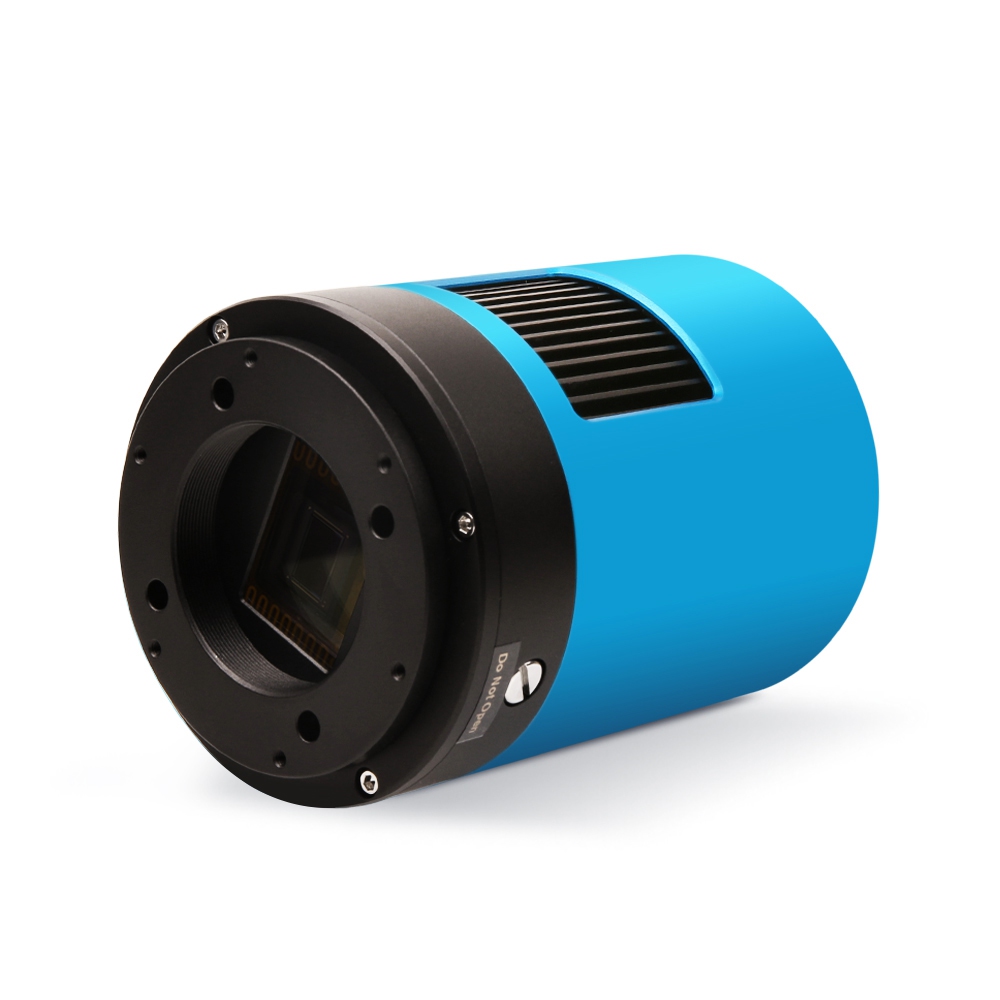

ATR585M

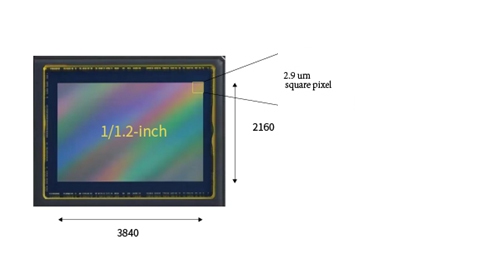

2.1 相机规格

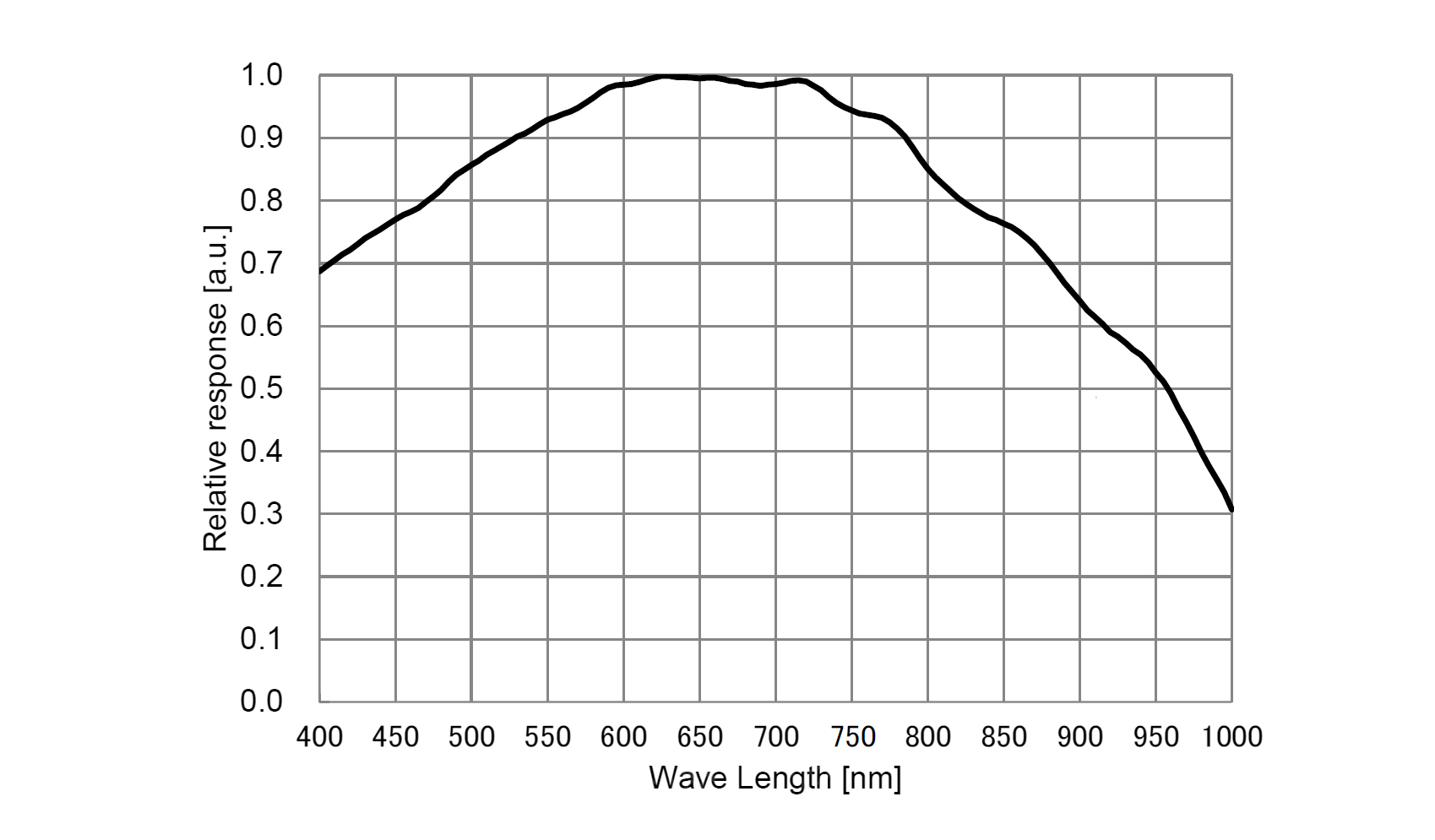

2.2 索尼IMX585光谱响应曲线

ATR585M的传感器G灵敏度为9560mv，1/30s。其光谱响应曲线如 图2所示：

2.3 12位ADC和ROI

ATR585M输出原生12位ADC。该相机支持硬件像素合并输出模式，硬件像素合并后输出更低分辨率的12bit图像数据。该型号还支持硬件ROI，并且ROI的尺寸越小，帧率越高。

表2显示了ATR585M在不同分辨率下的12位/8位模式, USB3.0 / USB2.0数据传输接口下的帧率:

2.4 DDR3缓存

ATR585M相机具有512MB (4Gb) DDR3缓存,有助于保持数据传输稳定性, 并有效减少辉光现象，因为图像数据能被缓存，无需将数据匆忙发送到接收端。

2.5 像素合并

ATR585M支持从1x1到8x8的数字像素合并（堆叠或平均方法）和从1x1到2x2的硬件像素合并（平均方法）。硬件像素合并的效率远快于软件像素合并。

2.6 增益转换开关

ATR585M支持HCG、LCG和HDR模式转换。

2.7 用于精确温度调节的电源和冷却系统

请记住，相机系统只能通过DC12V3A的移动电源或电源适配器供电。

ATR585M的冷却系统为两级 热电冷却 （TEC）系统·，带有可控电风扇辅助散热。

TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。

工作温度可调节至特定数值，有效制冷温差可低于环境温度42°C。这种高效的制冷系统保证了相机图像质量的稳定性和质量。

2.8 无辉光特性

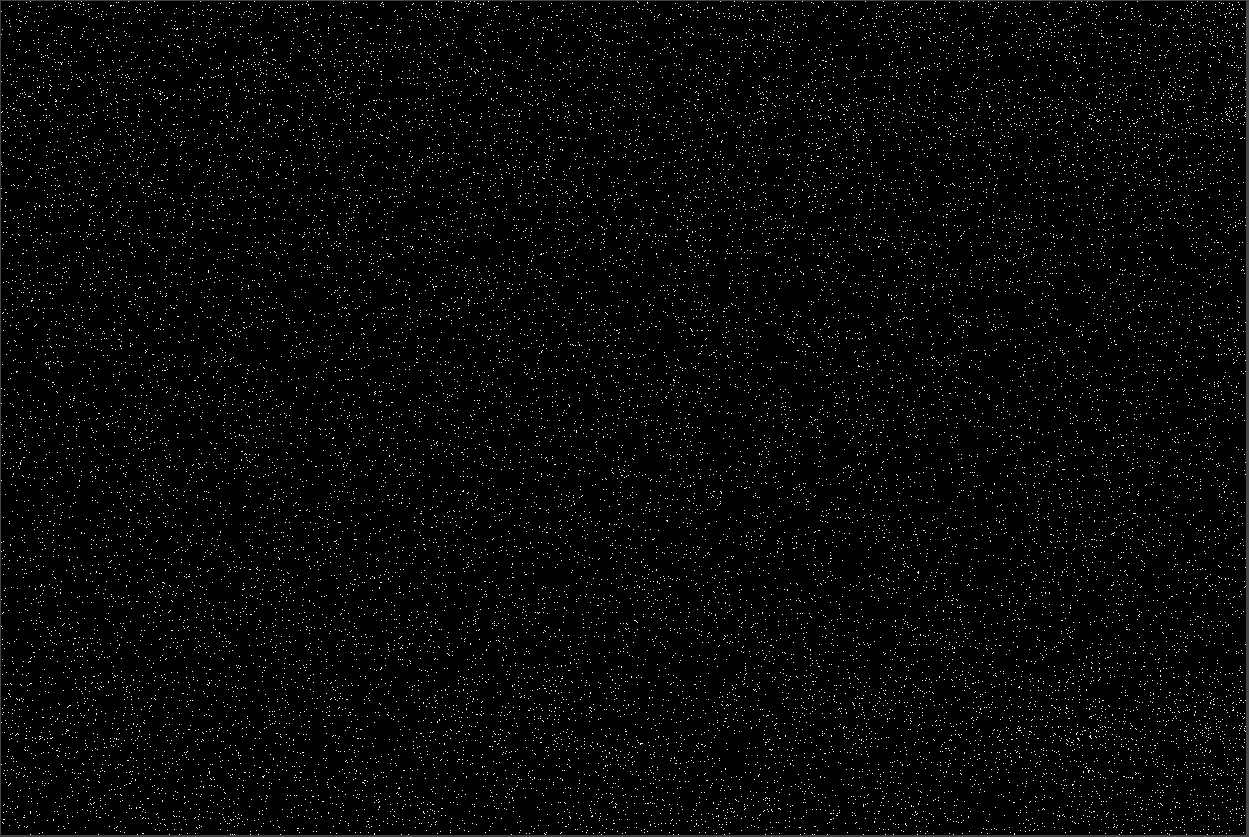

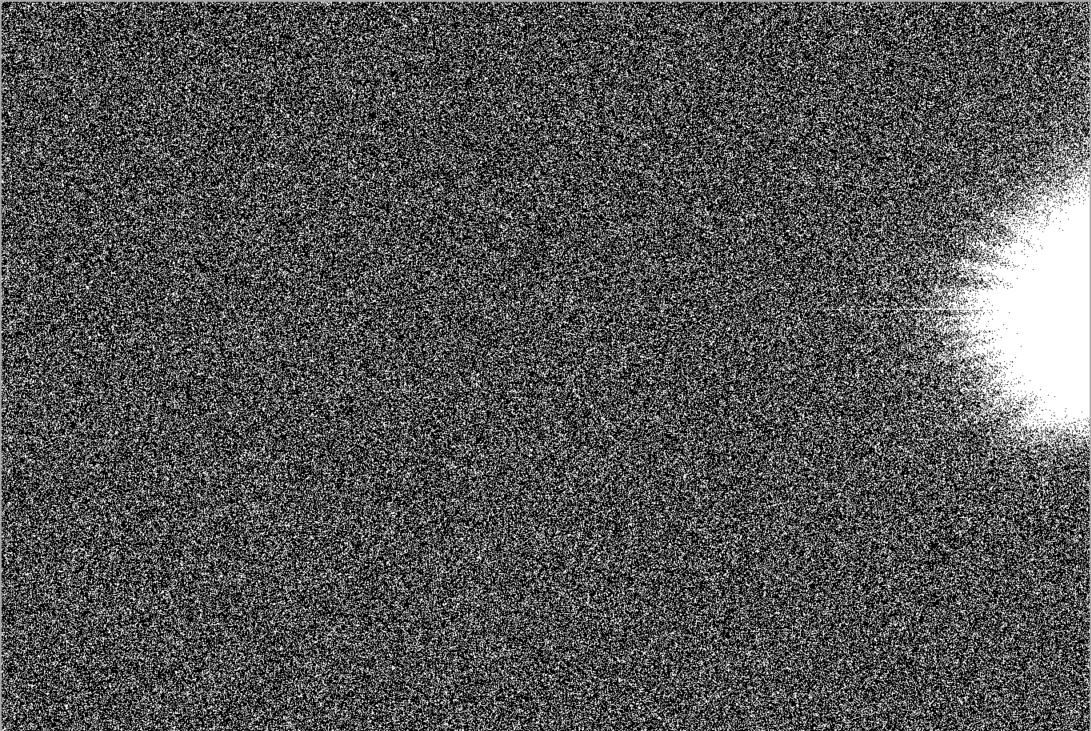

ATR585M经过精心设计，能够实现零辉光照片拍摄。 图3和 图4 显示了不同相机在 20°C下 5 分钟曝光有/无辉光的图像。 相比之下，ATR585M捕获的图像并没有辉光现象。

2.9 相机表现分析

相机性能可以通过e-/ADU、读取噪声、满阱电荷和动态范围进行评估。

e-/ADU：用于视觉应用的相机中的传感器具有将入射光子转换为电子的像素。CCD/CMOS相机的增益代表从电子（e-）到数字计数或模数单元（ADU）的转换系数。 增益表达为转换为数字的电子数或每个 ADU （e-/ADU） 的电子数。

读出噪声： 读出噪声 是在读出过程中在相机电子设备内产生的，当电子经过模数转换、放大和处理步骤，才能够产生图像。读出噪声是衡量相机性能最重要的参照。 更低的读出噪声通常意味着更好的信噪比和更高的图像质量。

满阱电荷：电子被保留在每个像素中并转化为电荷，可以测量以显示落在每个像素上的光量。 可能的最大电荷称为“满阱容量”。 在噪声和模数转换器质量等相同条件下，传感器的满阱容量越大，传感器的动态范围就越高。 由于可以制作像素的深度是有限制的，因此满阱容量通常与像素的聚光元件的正面面积成正比。

动态范围： 动态范围是最大输出信号电平与最小信号放大时的本底噪声（本底噪声，即黑色图像中的RMS（均方根）噪声电平）之间的比值。 相机的本底噪声包含传感器读出噪声、相机处理噪声和暗电流散粒噪声。 动态范围 代表相机显示/复现图像中最亮和最暗部分的能力，以及两者之间的变化数量。 理论上说，这是场景内动态范围。 在一张图像中，可能有一部分是死黑的，另一部分是完全过曝的。

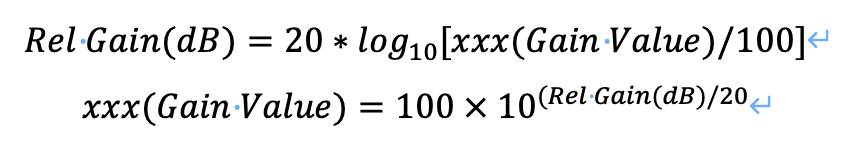

对于ATR系列相机， 增益值 处于xxx%模式。这里 xxx 用作描述相机性能的 x 轴（增益值）

以下测试数据均来自SharpCap，相机使用ASCOM驱动进行测试：

用于HCG性能分析的相机设置如下所示：

• 全分辨率
• RAW 12 位模式
• 温度： -10°C

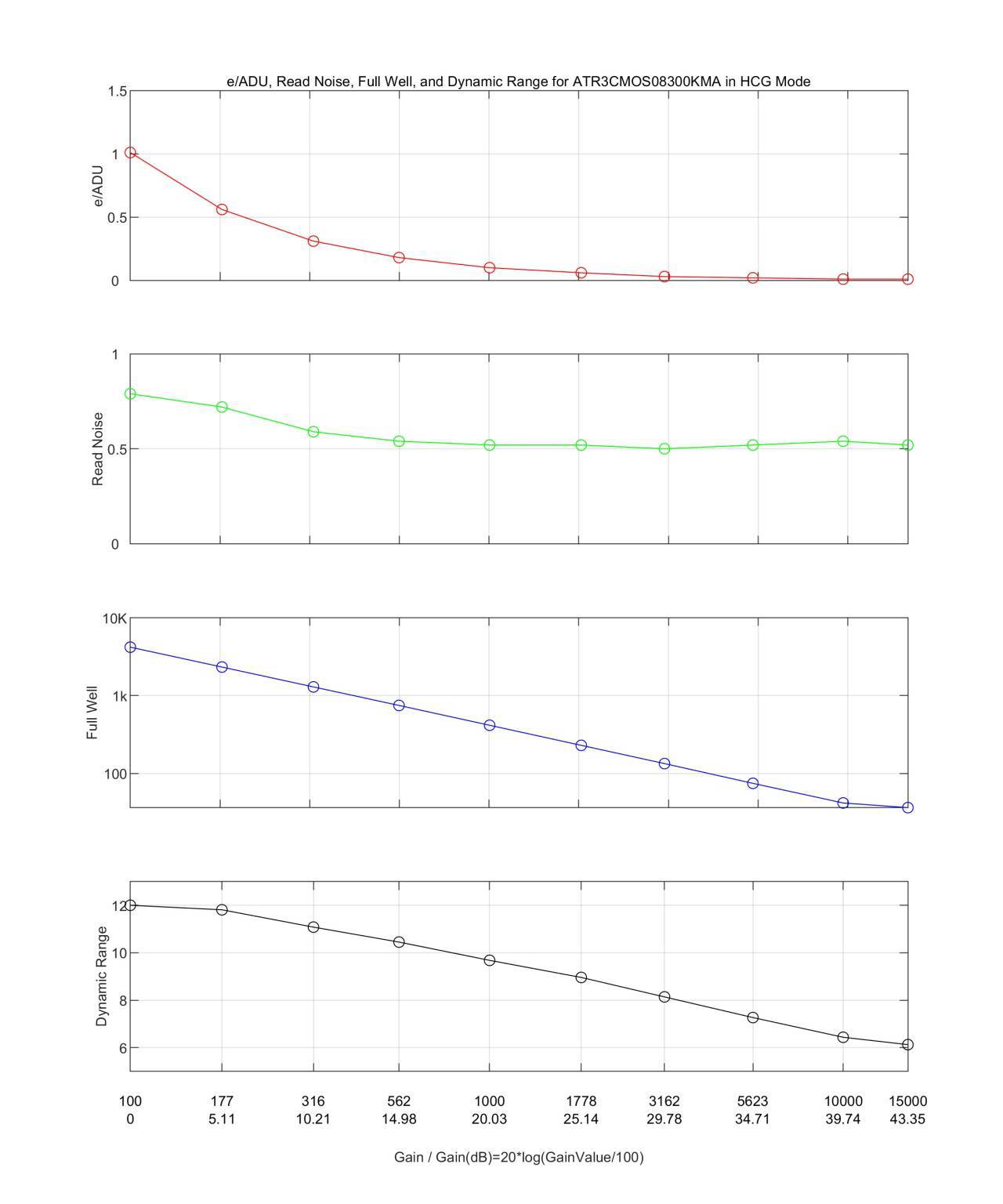

图5显示了表3中相机数据分析曲线：

相机分析数据如表3所示：

用于LCG性能分析的相机设置如下所示：

• 全分辨率
• RAW 12 位模式
• 温度： -10°C

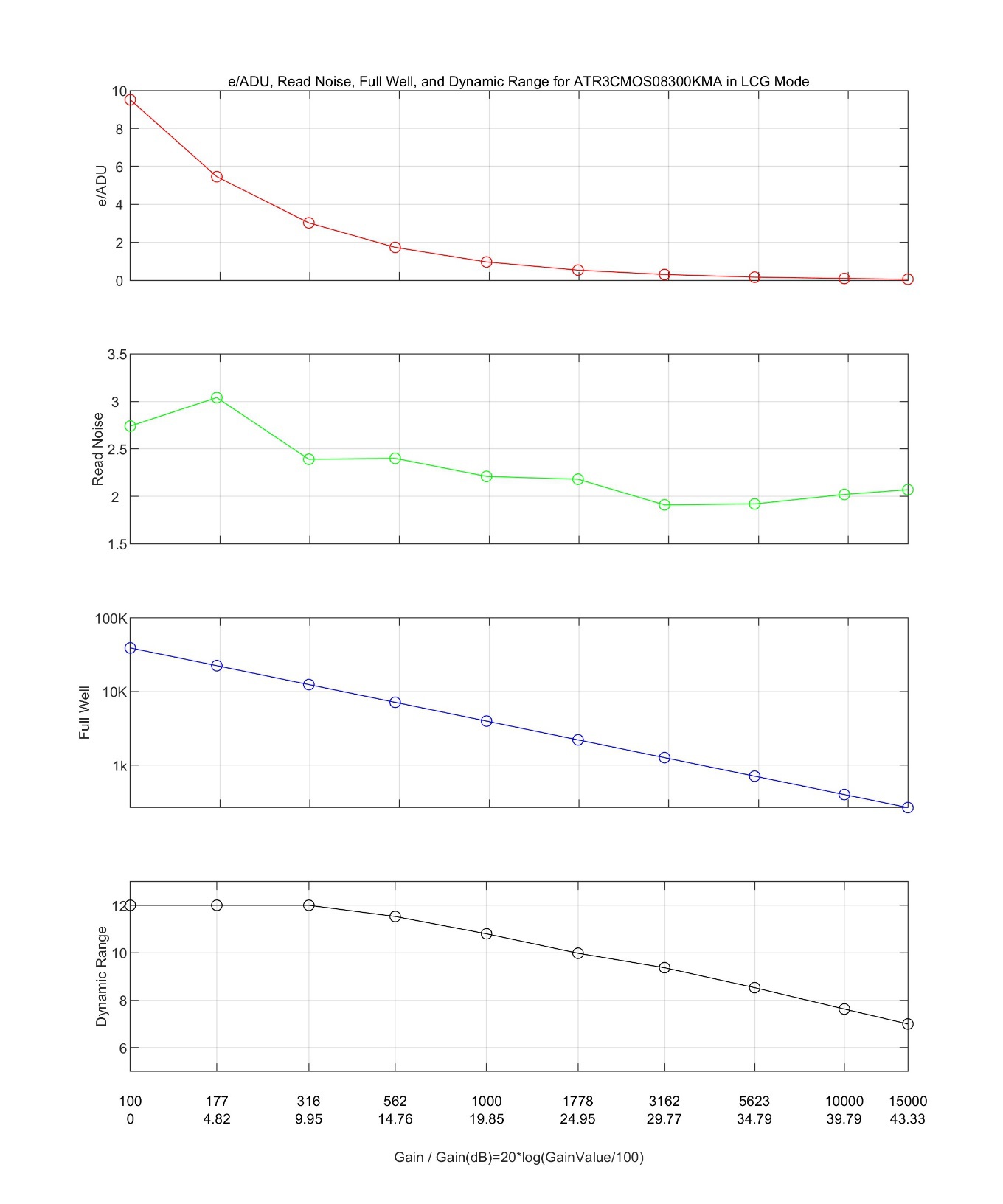

图6显示了表4中的相机数据分析曲线：

相机分析数据如表4：

用于HDR性能分析的相机设置如下所示：

• 全分辨率
• RAW 12 位模式
• 温度： -10°C

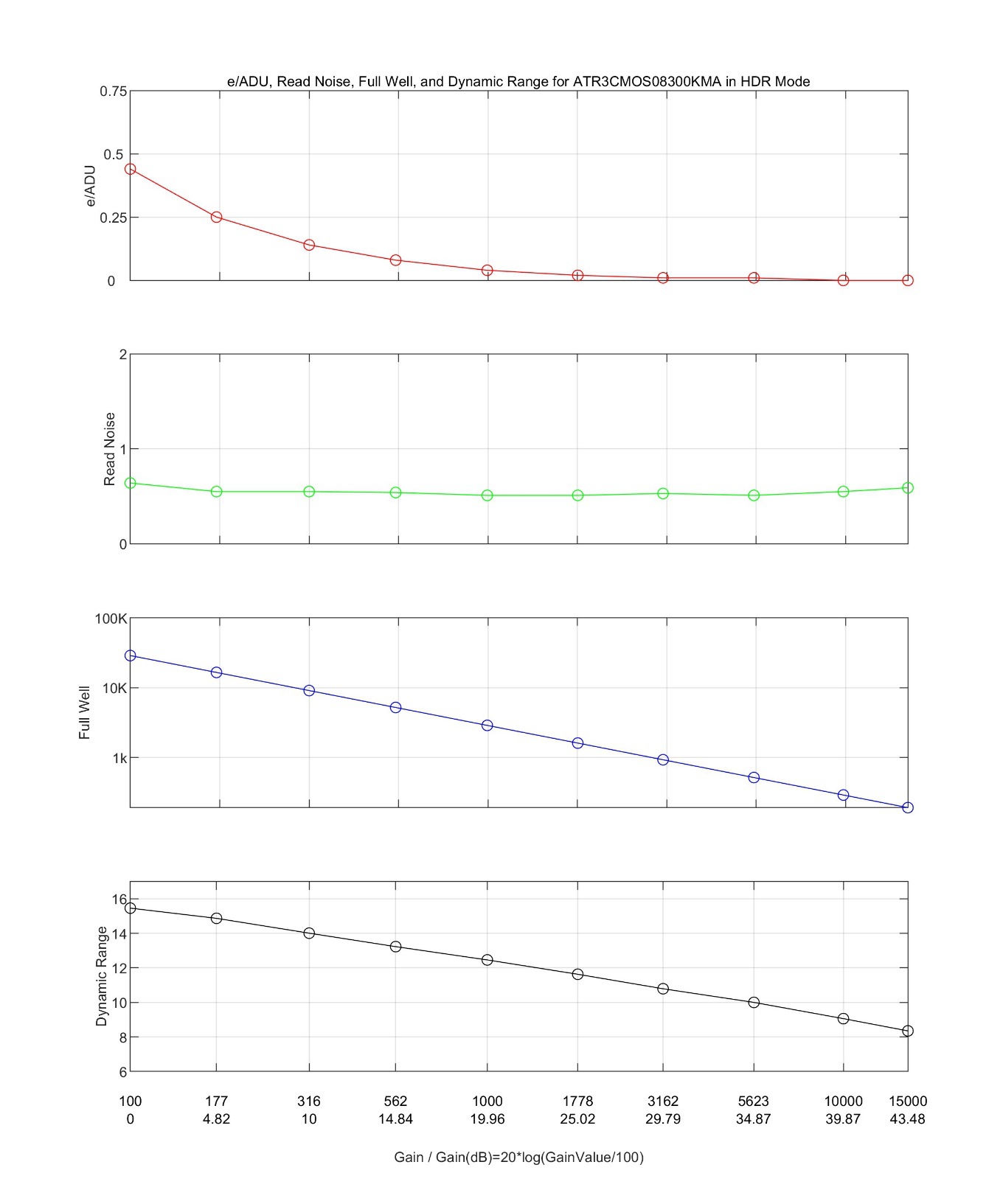

图7显示了表5中的相机数据分析曲线：

相机分析数据如表5：

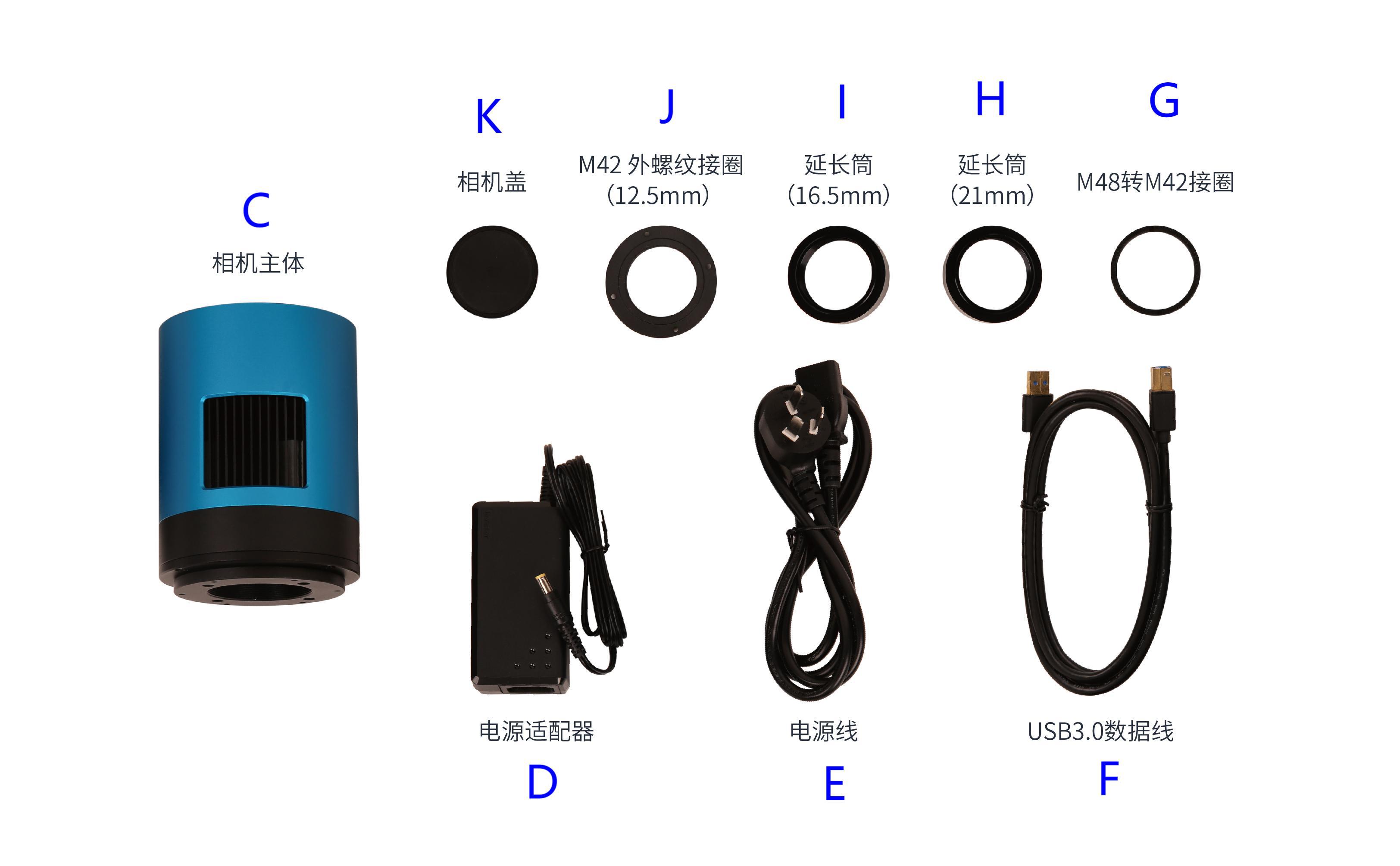

3.1 包装清单

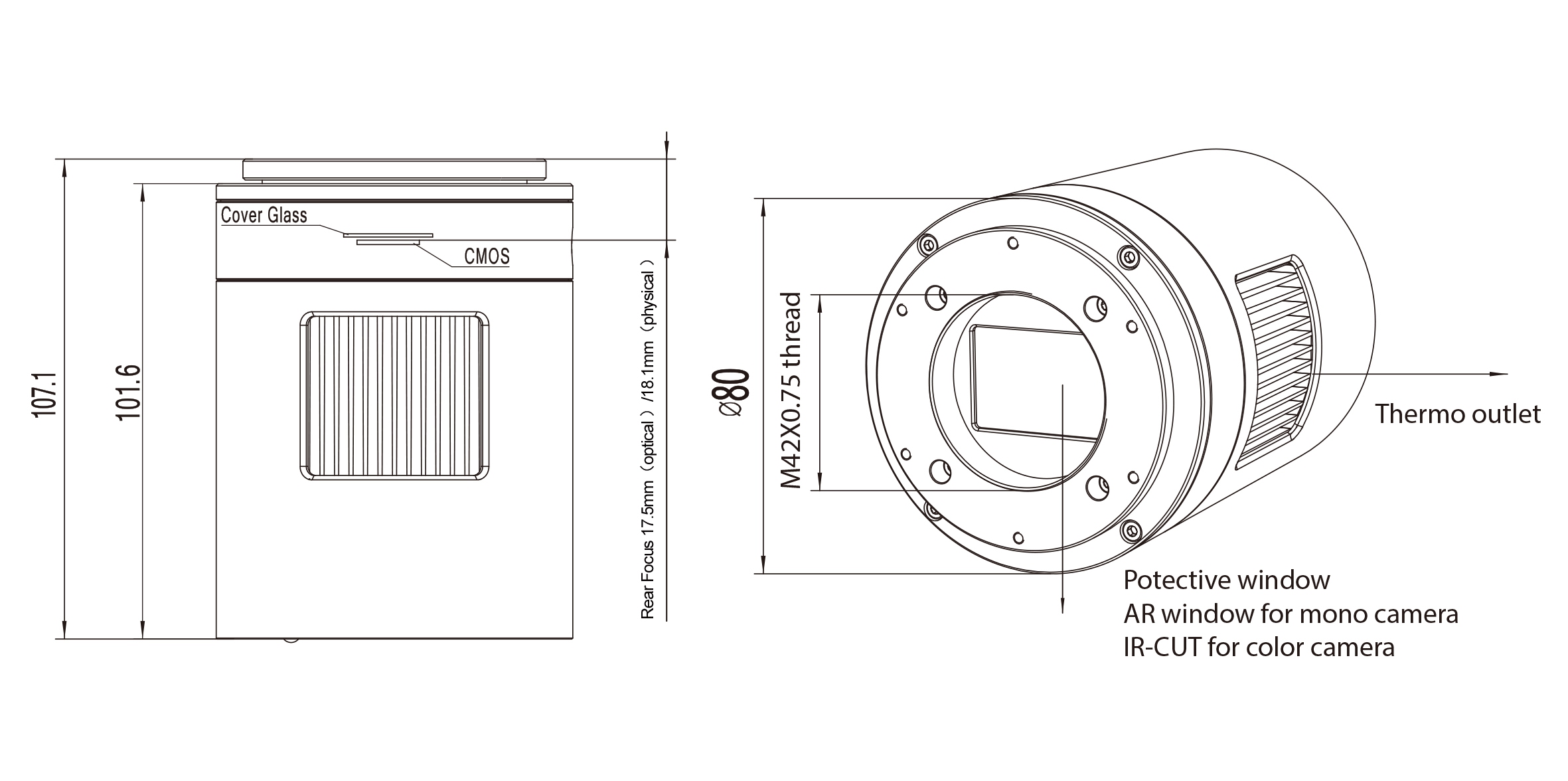

3.2 相机尺寸和卡口

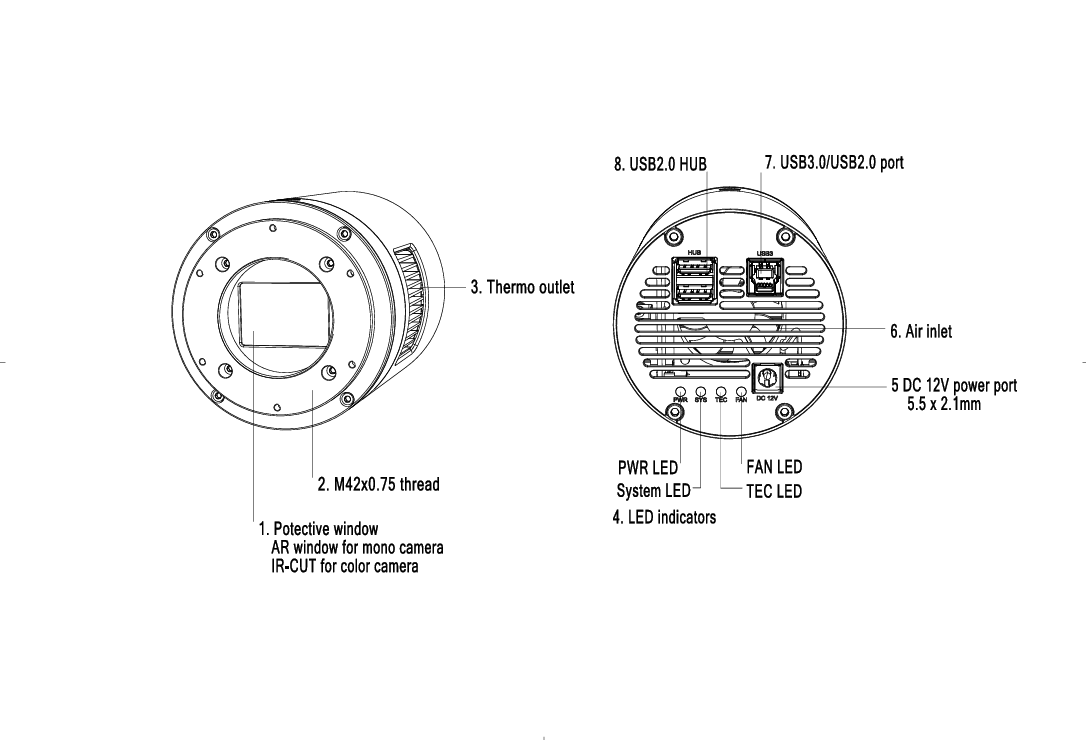

3.3 相机外观和接口

3.4 相机接口转接方案

ATR585M可以使用合适的接环连接到望远镜或者镜头。最常见的接环已经包含在包装中，但我们也会根据需求提供特定的接环。

内螺纹法兰的厚度为17.5mm，即相机占用的后截距为17.5mm。ATR585M带有 M42x0.75 接口，可以通过M42×0.75的螺纹直接连接到望远镜。

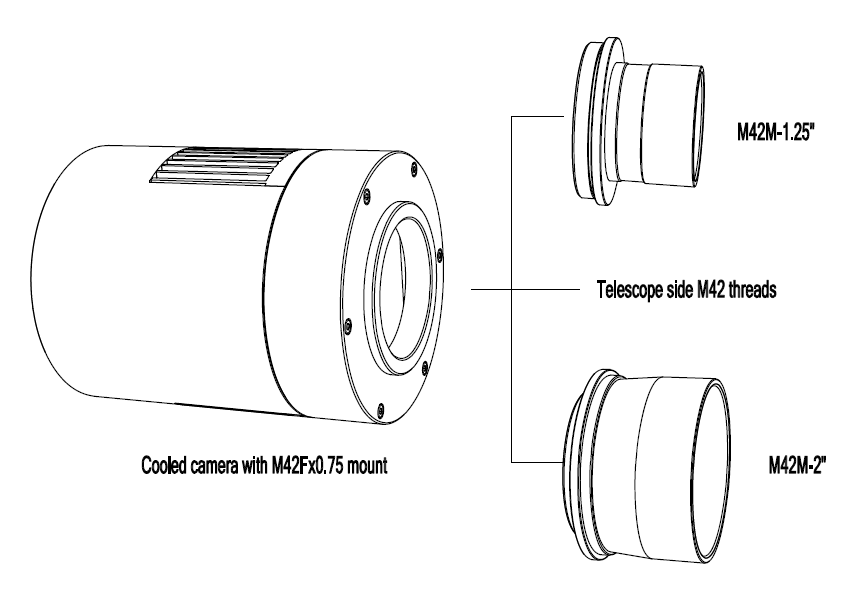

ATR585M还可以通过M42M-1.25“或M42M-2”接环连接到使用1.25“或2”目镜的望远镜。 图10 显示了相机和接环的连接。将接环拧到相机上后，相机可以插入望远镜的目镜管。表9 列出了相机和接环的详细信息。

3.5 相机与镜头的机械连接

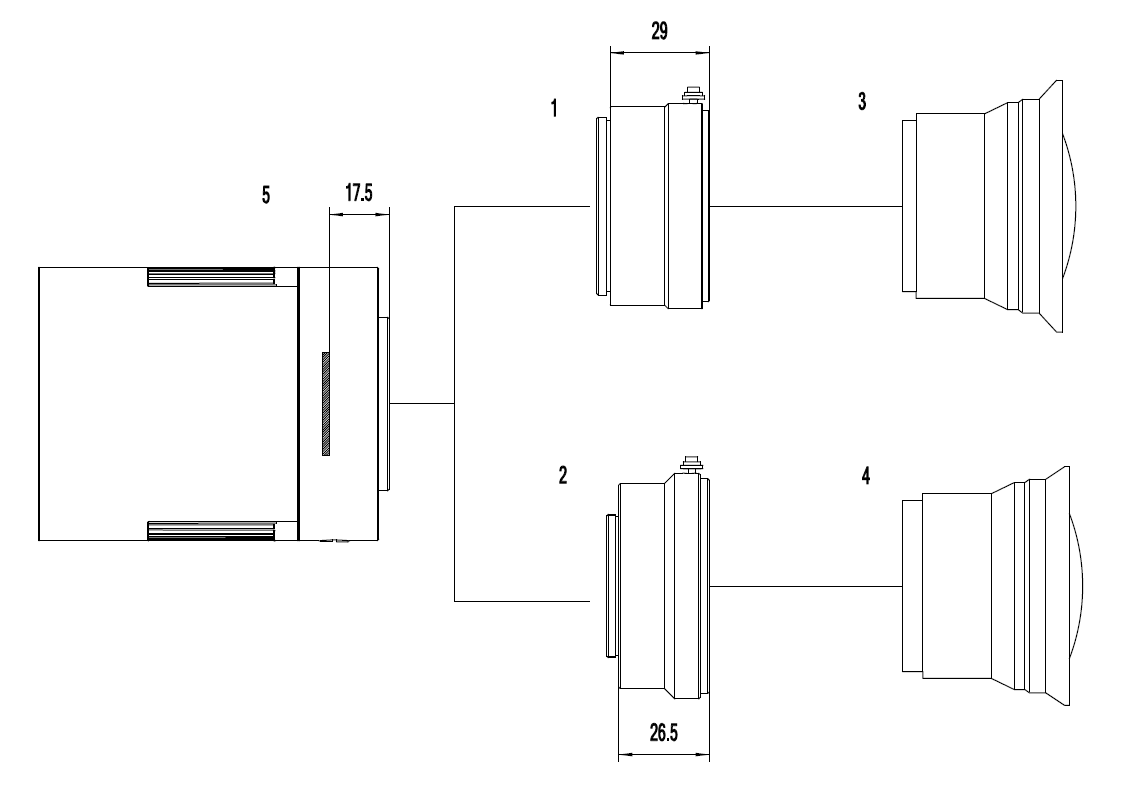

图12显示了ATR相机与镜头的连接。表9列出了连接的各项参数。

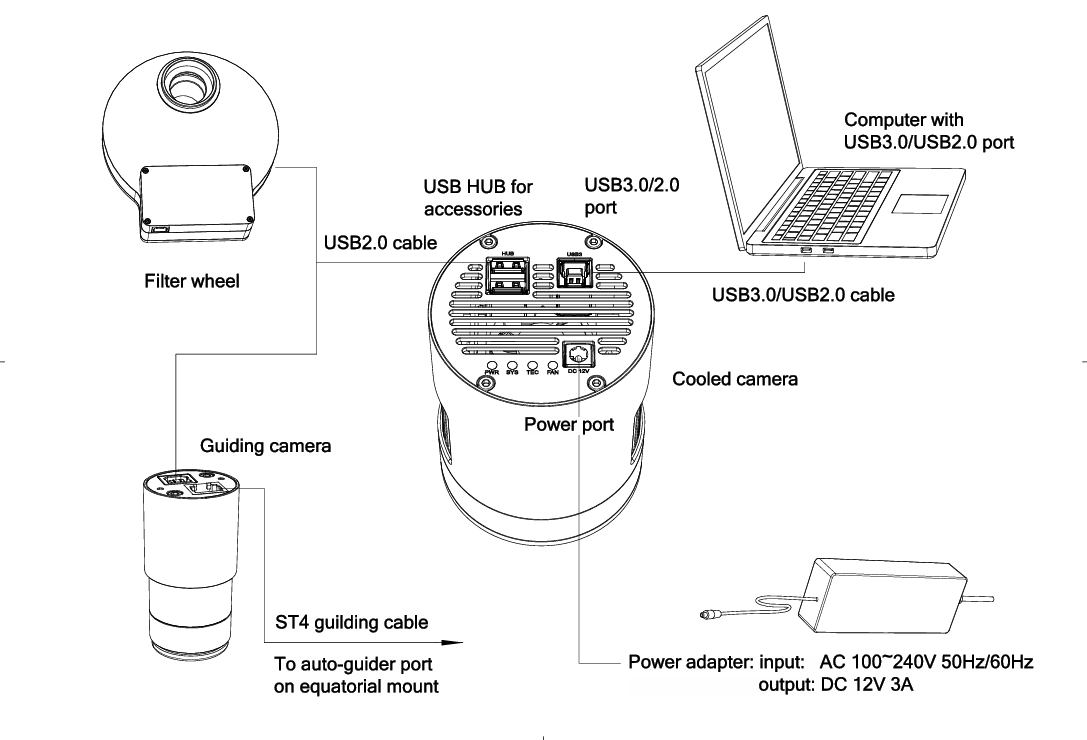

3.6 相机与电子附件的连接

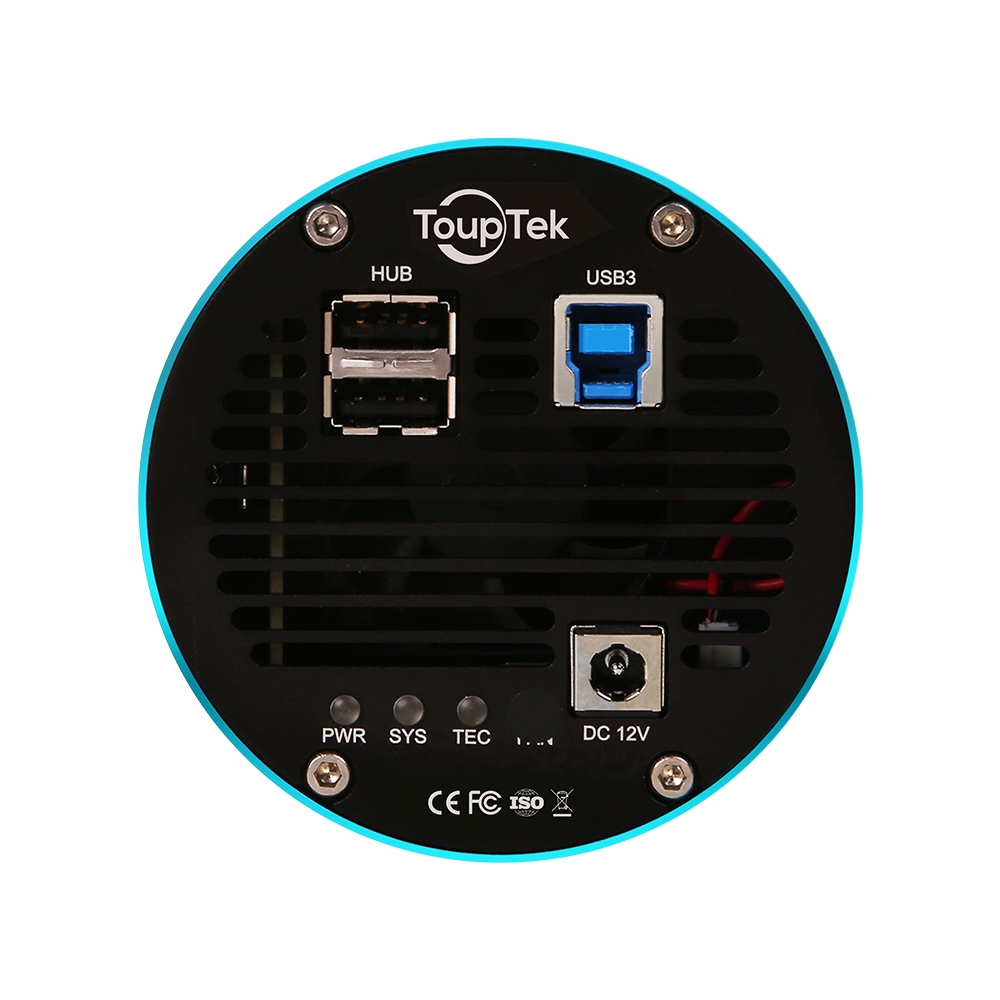

在ATR585M相机的背面，有三个连接端口：DC 12V/3A电源端口，USB3.0/ USB2.0端口以及USB集线器。

由于 IMX585明显较大的电量消耗, ATR585M (包括其冷却系统)目前只能由12V/3A电源供应驱动。USB3.0不再作为电源端口运作，而是仅作为一种数据传输方式。USB集线器能够与其他设备连接，使用户有效避免混乱的线缆管理。一旦另一台设备通过USB集线器连接到相机，那么它将通过相机上的USB3.0/USB2.0 端口连接到计算机设备。
