图谱天文36mmLRGB SHO滤镜细扒,出图见真章

前情提要

图谱天文LRGB HSO滤镜成片出炉

各通道单张直出

画面细节请各位品鉴

本篇内容单张素材图及成片均由

Dscad拍摄于宁夏哈巴湖天文台



面对遥远的距离与天体微弱的光芒,要想拍出想象中令人惊叹的画面效果真是不容易!

清晰地拍出星云、星系的复杂细节与丰富色彩,或许就差几片滤光片。

天文滤镜在黑白成像的拍摄中则有着举足轻重的作用,塑造更为精细的天文摄影图像。巧妙搭配不同的滤光片,不仅有助于降低城市光污染的影响,而且使原本躲过人眼感光细胞的天体细节与色彩浮现,进而为我们开启探见天体哈勃伪色的视角。



宇宙中的众多天体发出的光覆盖整个电磁波谱,天文摄影师通常利用天体的发射光来决定应该阻挡哪些光线,透过哪些光线,而选择的这些特定光谱波段取决于观测对象以及观测地点。

天文滤镜能够通过我们需要的特定光线并滤除其他波段的光,常用的滤镜类型有LRGB宽带滤镜与HSO窄带滤镜。


宽带滤镜

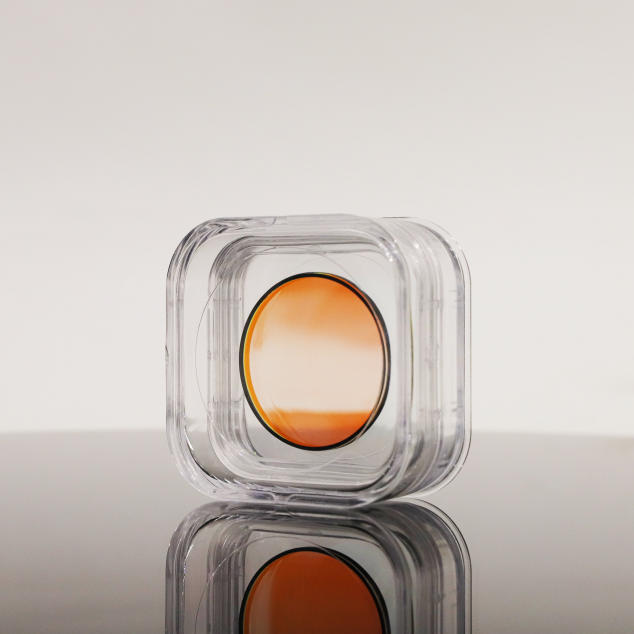

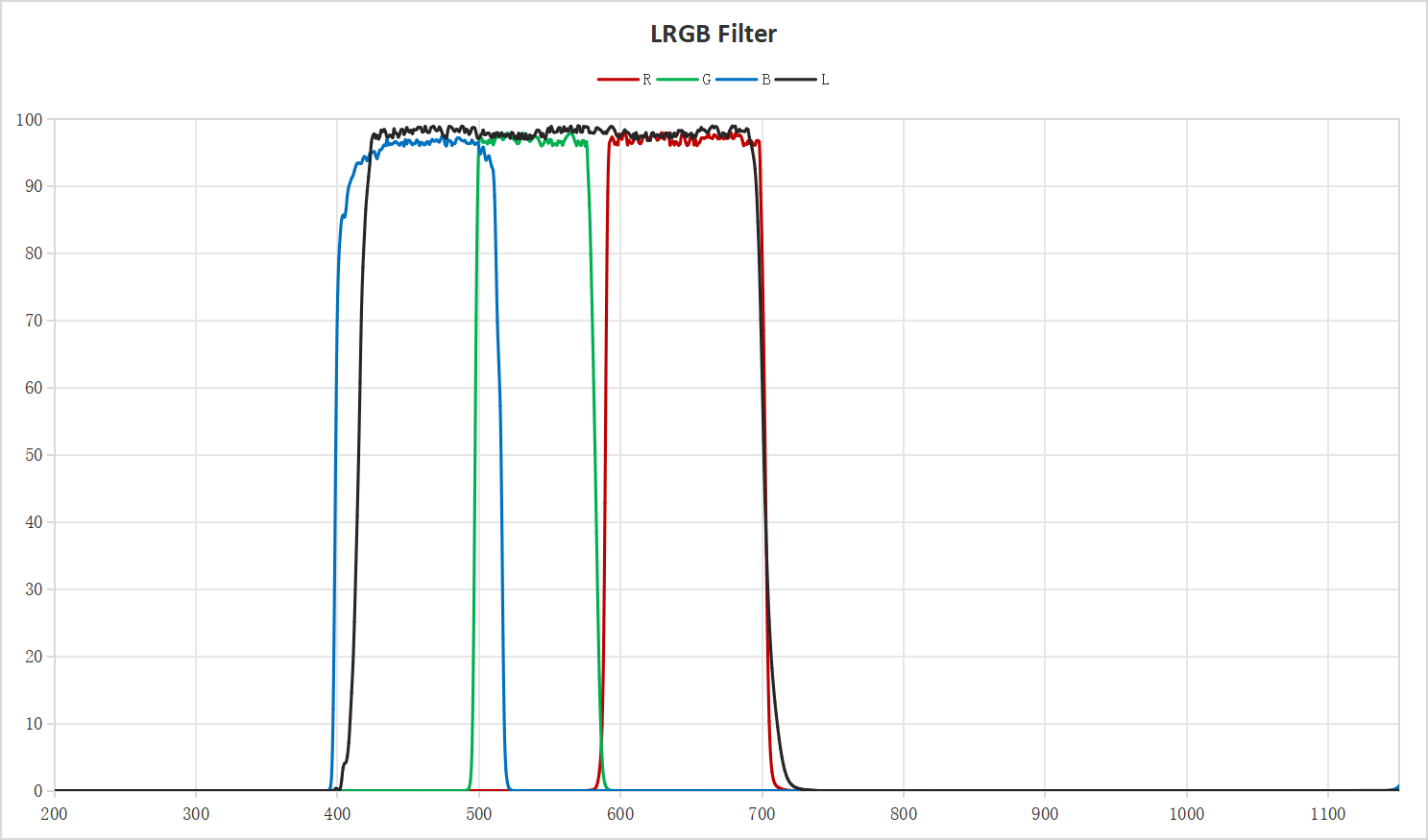

LRGB滤镜是黑白相机获得彩色图像必不可少的配件,能够提高目标区域的对比度,突出细节特征与层次。图谱天文36mm LRGB滤镜具有95%的高透射率,涵盖丰富的光谱范围,通过RGB三通道分别曝光以及后期合成,可以揭示色彩均衡、真实自然的深空景象。

L明度滤镜作为红紫外截止滤镜,以98%的高透射率通过420nm-685nm之间的可见光,增强目标对比度。

R红色滤镜允许通过590nm-700nm的红光,同时保持了H-Alpha 和 [SII]发射的最大透射率。

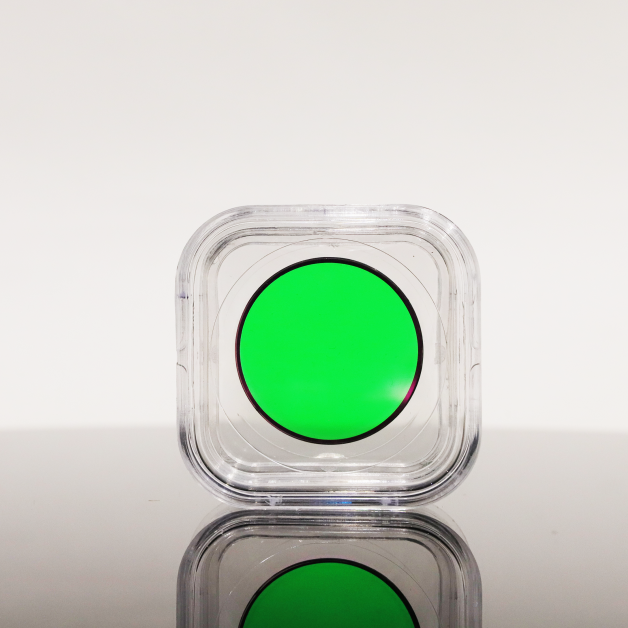

G绿色滤镜的透过波长是490nm-580nm, 率先截止了位于该光谱附近的汞、钠等发射线。

B蓝色滤镜允许的通过波段为400nm-510nm,对于包含486nm H-Beta射线的目标(如马头星云)更有针对性。

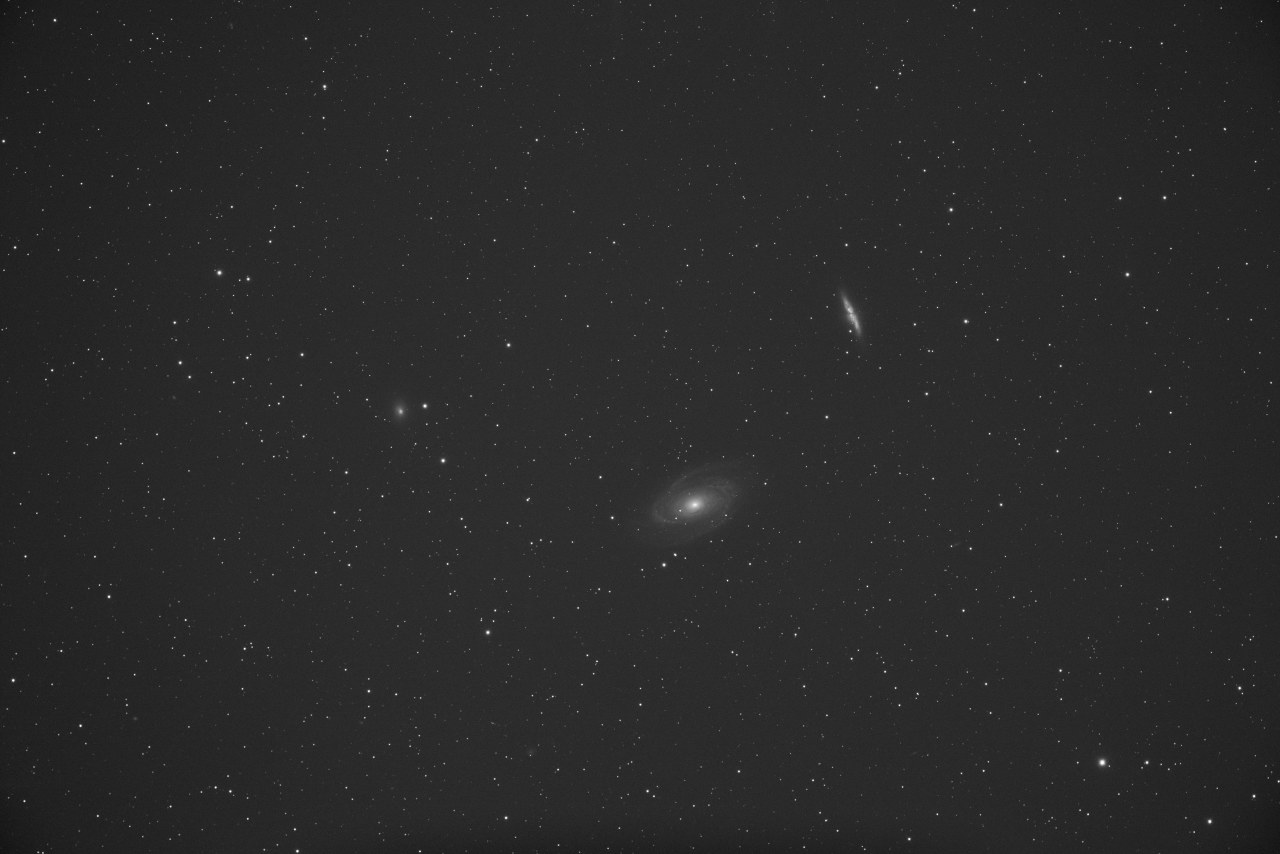

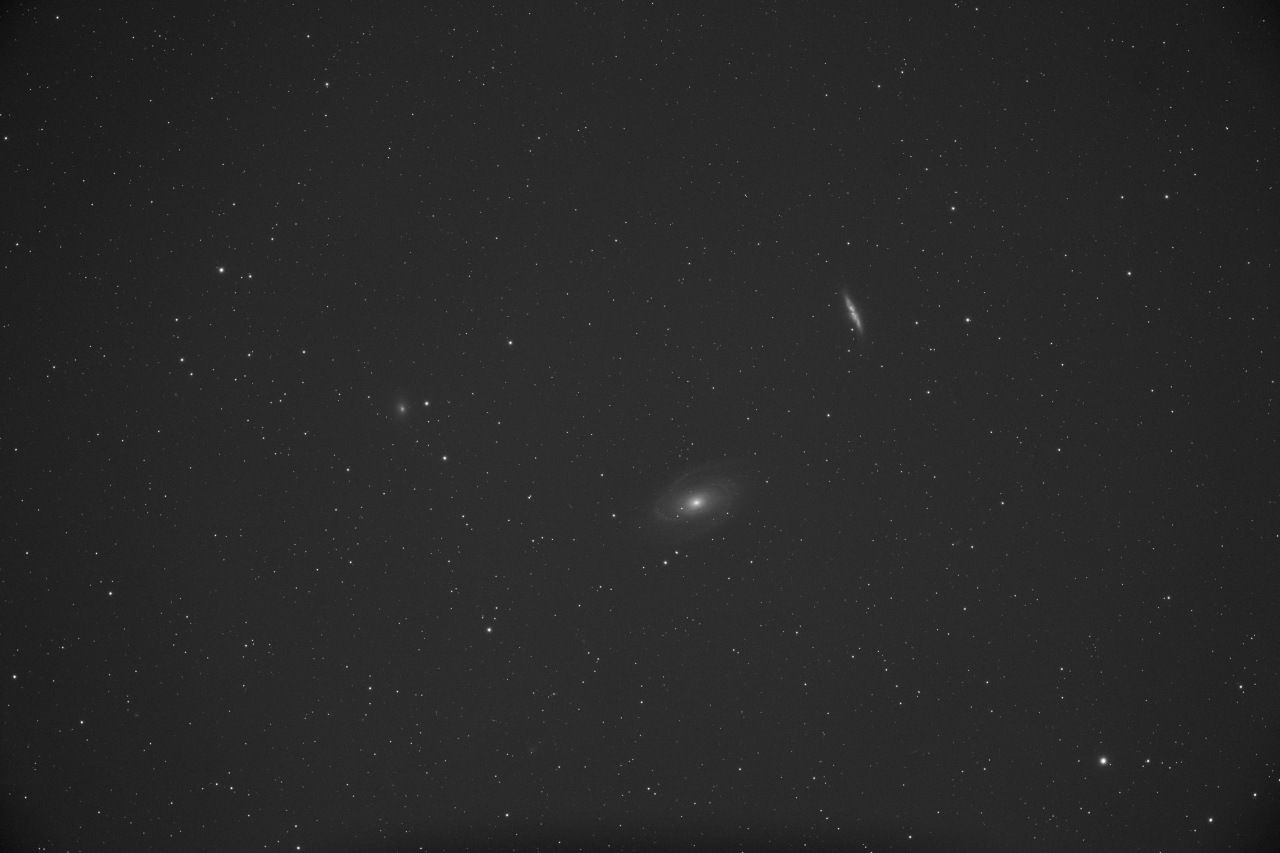

M81 LRGB直出


L单张曝光300s

R单张曝光300s

G单张曝光300s

B单张曝光300s

<<  滑动查看  >>

M8 LRGB直出


L单张曝光300s

R单张曝光300s

G单张曝光300s

B单张曝光300s

<<  滑动查看  >>


LRGB成片展示

拍摄者:Dscad

拍摄地点:宁夏哈巴湖天文台

设备:

望远镜: 艾利106APO

主相机: 图谱天文SkyEye62AM

赤道仪:CEM40

目标:M81

RGB累计曝光:20h

目标:M44

RGB累计曝光2.3h

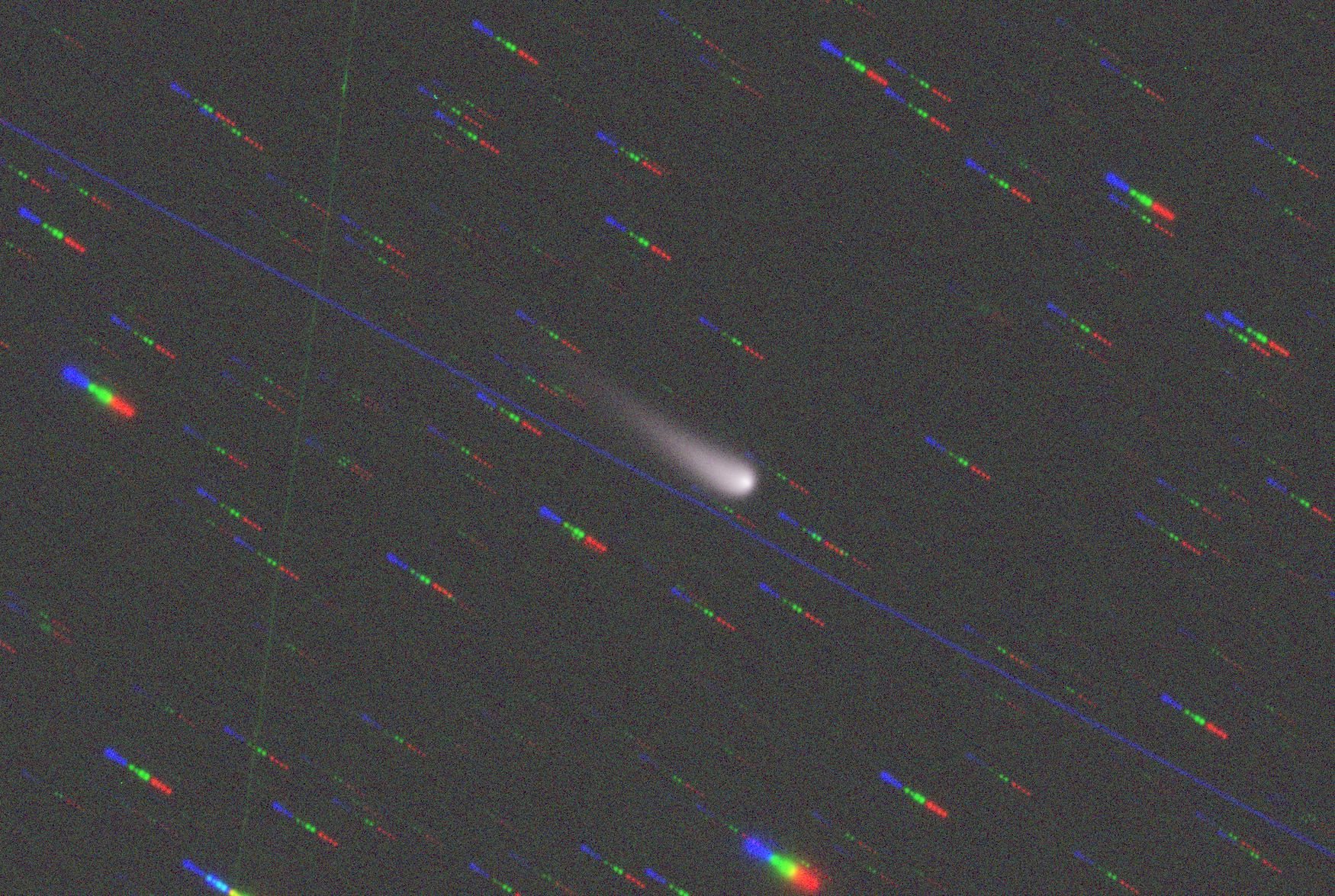

目标:紫金山-阿特拉斯彗星

RGB累计曝光1h

目标:NGC7000

LRGB累计曝光:6h

目标:M8

LRGB累计曝光:10h



窄带滤镜

窄带滤镜让天文摄影更有趣。发射星云中蕴含丰富复杂的窄带发射线,例如深红色的656.28nmHα发射线,红色的[SII](671.6nm和673.1nm)和蓝绿色的[OIII](500.7nm和495.9nm)等。窄带滤镜相比宽带只专注于几个非常窄的波段,仅保留几纳米至十几纳米的带宽,能够更为精准、针对性地突出目标在该波段的细节特征。

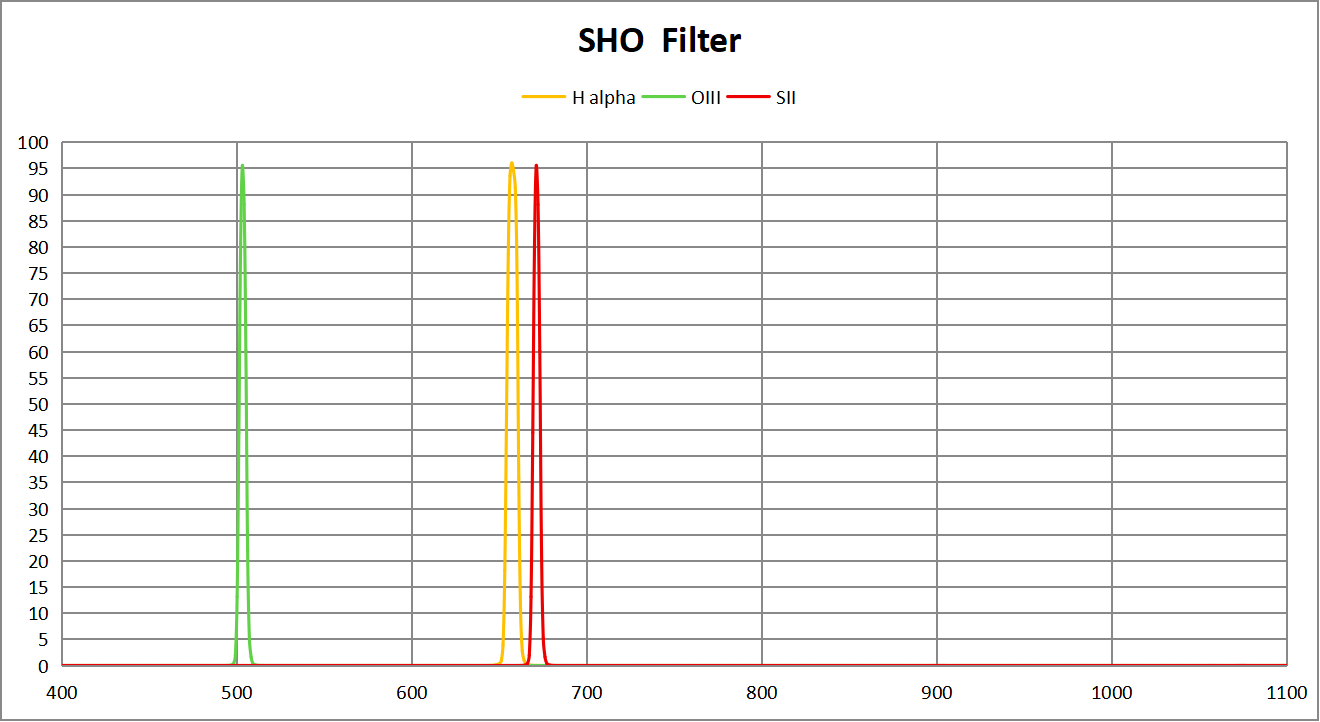

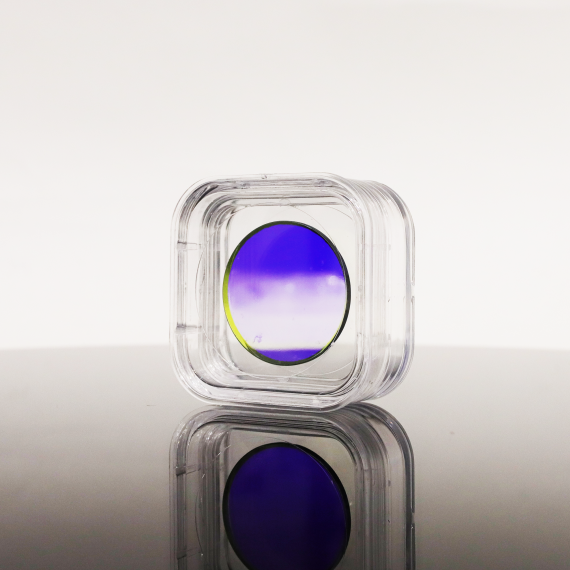

图谱天文最新的36mm HSO滤镜包括以656.3nm波长为中心,带宽为3.5nm的Hα滤镜,以及带宽为4nm的[SII]滤镜和[OIII]滤镜,中心波长分别为671.6nm、500.7nm。

滤镜的光学密度(OD)值高达5.0,能够有效阻挡其他干扰光线。光学密度(Optical Density,OD)超过5.0,意味着滤镜能够将透过的光线弱化到原来的1/10^5倍以下,提高成像准确性,突显深空目标的微弱细节。

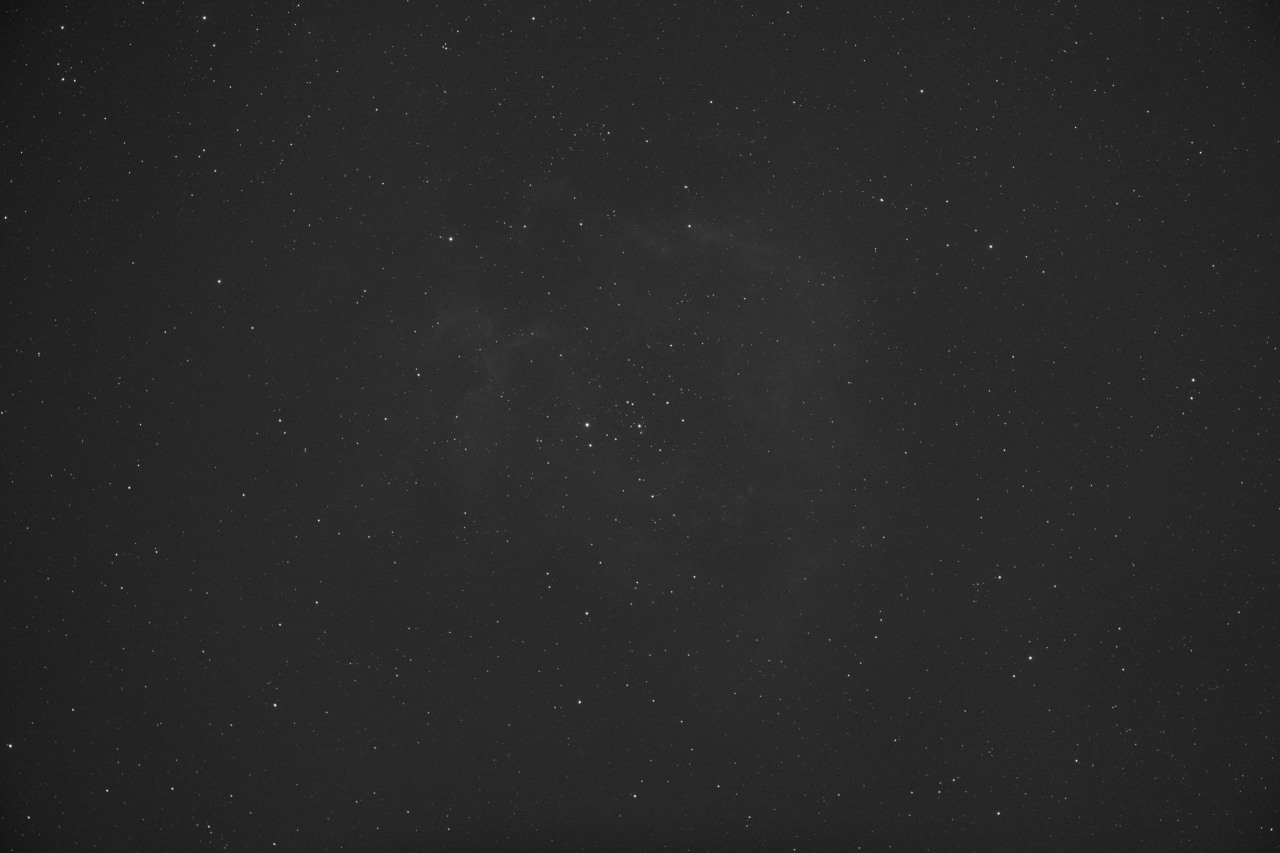

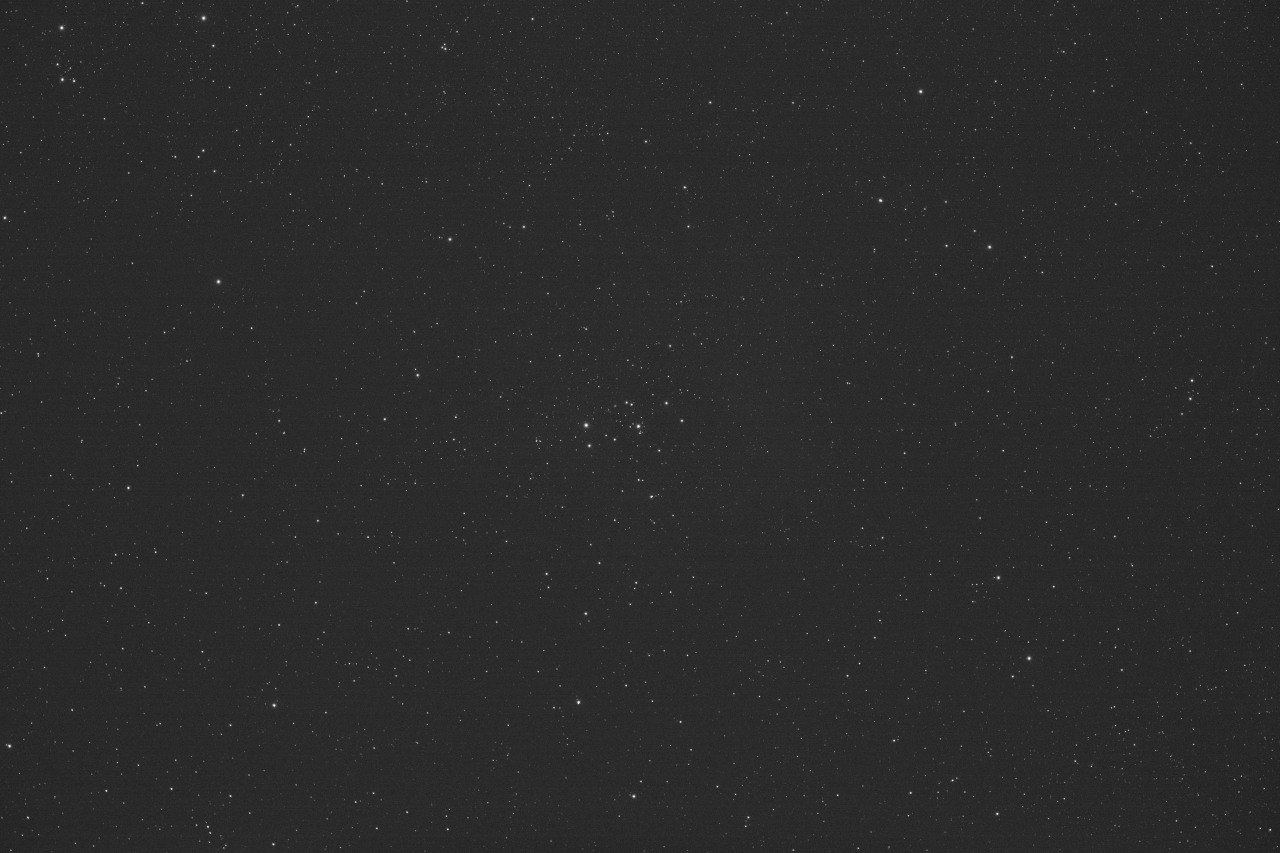

NGC2244 SHO直出


Hα单张曝光300s

[SII]单张曝光300s

[OIII]单张曝光300s

<<  滑动查看  >>

在光污染侵袭较重的环境下,组合使用[SII] , Hα, [OIII]等窄带滤镜拍摄,不仅可以抵御一定程度的光污染与大气散射,还可以在哈勃伪色中收获新的成像乐趣。


SHO成片展示

NGC2244 SHO累计曝光5h

拍摄者:Dscad

拍摄地点:宁夏哈巴湖天文台

拍摄设备:

望远镜: 艾利106APO

主相机: 图谱天文SkyEye62AM

赤道仪:CEM40


表面与细节处理

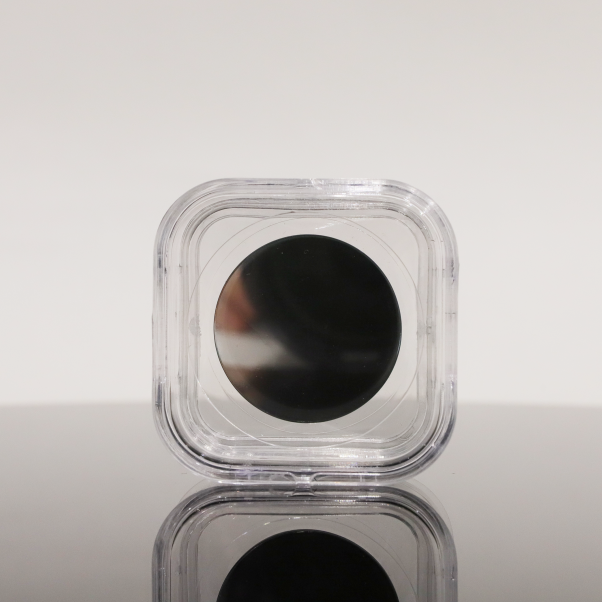

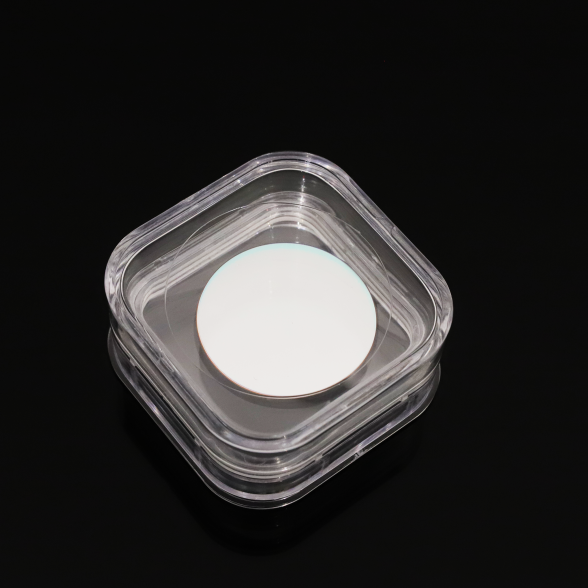

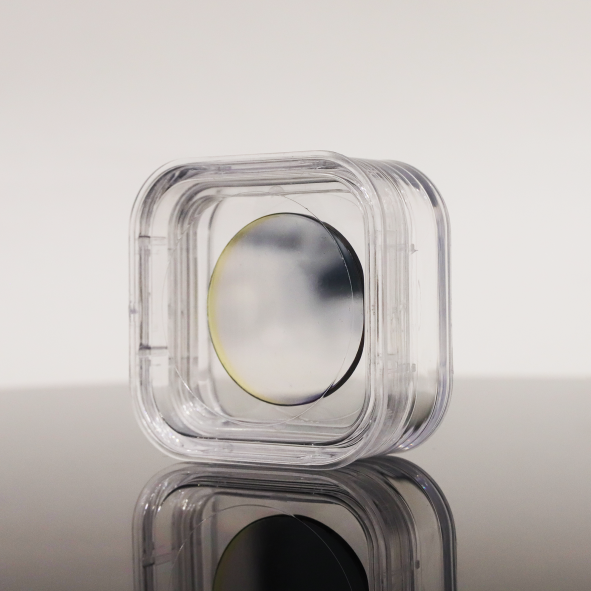

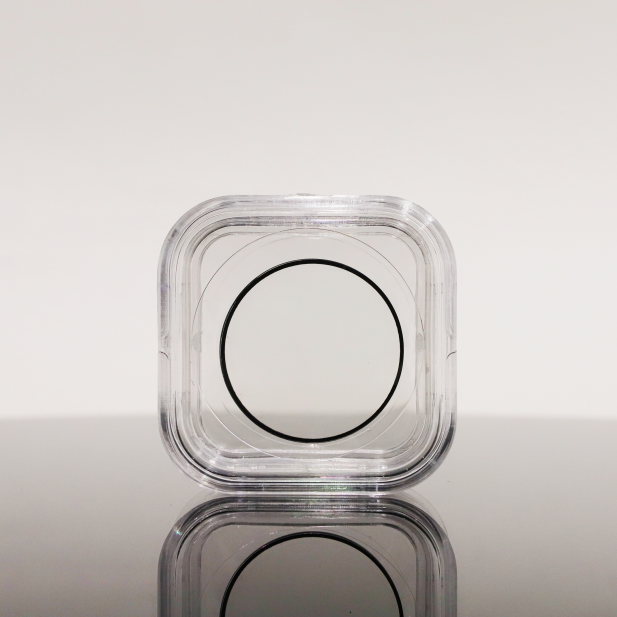

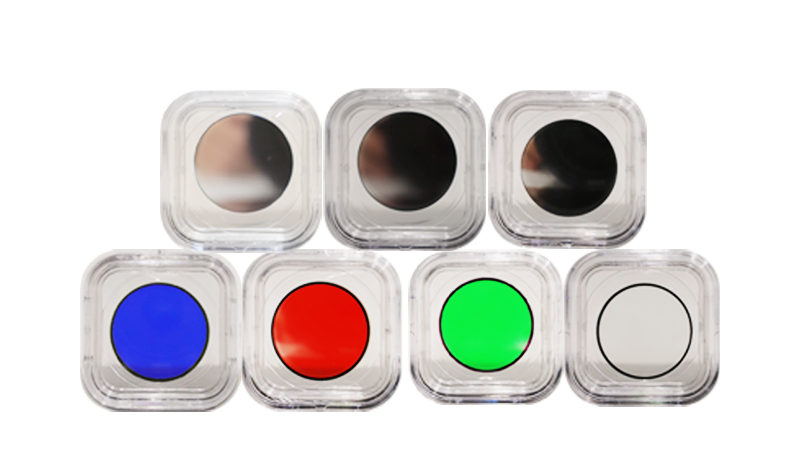

图谱天文LRGBSHO滤镜表面进行平面光学抛光,上覆防刮涂层,可重复清洁。

为减少反射,滤镜片四周涂黑处理,可有效阻挡光线投射在滤镜边缘反射带来的杂散光。表面的低散射设计也能在一定程度上阻隔光污染,减少人造光源及散射现象的干扰。
