墨空第二代电调焦实测效果出炉，与天文智能控制器配合默契

上一期我们在室内开箱了墨空第二代电调焦，其本体结构进行了升级，配件中加置了能够辅助齿轮快速定位的齿轮定位器。对于这款产品的实际表现，很多星友也都期待满满，本期就让我们一探究竟。

测试过程采用同一套设备，并在相同的环境条件下进行。通过使用 N.I.N.A 软件和天文智能控制器，连续进行三次自动对焦，比对对焦结果和对焦曲线，检验电调焦的对焦效果以及天文智能控制器对焦算法的稳定性。

以下是图文详解👇

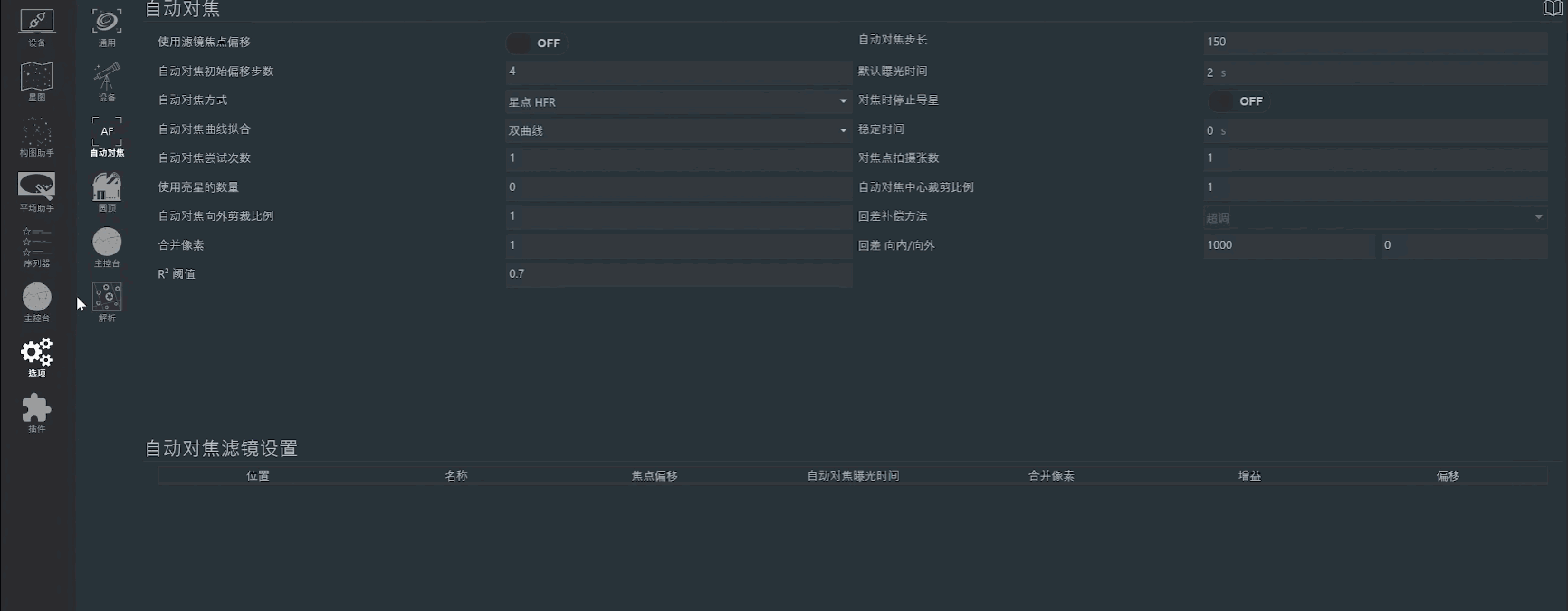

由于此次测试的望远镜调焦座具有较大空程，电调回差初始设置为1000，对焦步长为150，曝光时间为2s，具体的参数设置可以按照个人设备的实际情况调整。

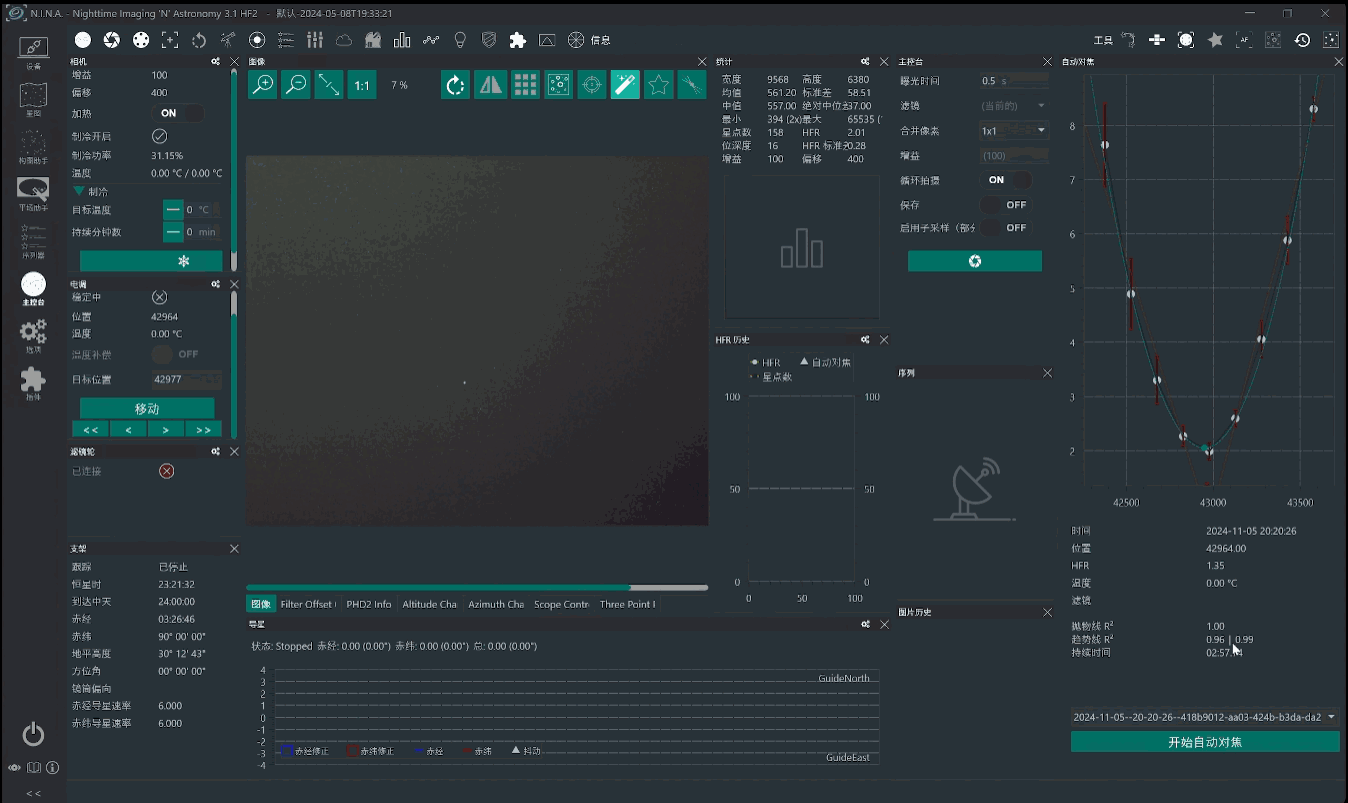

下面开始自动对焦。

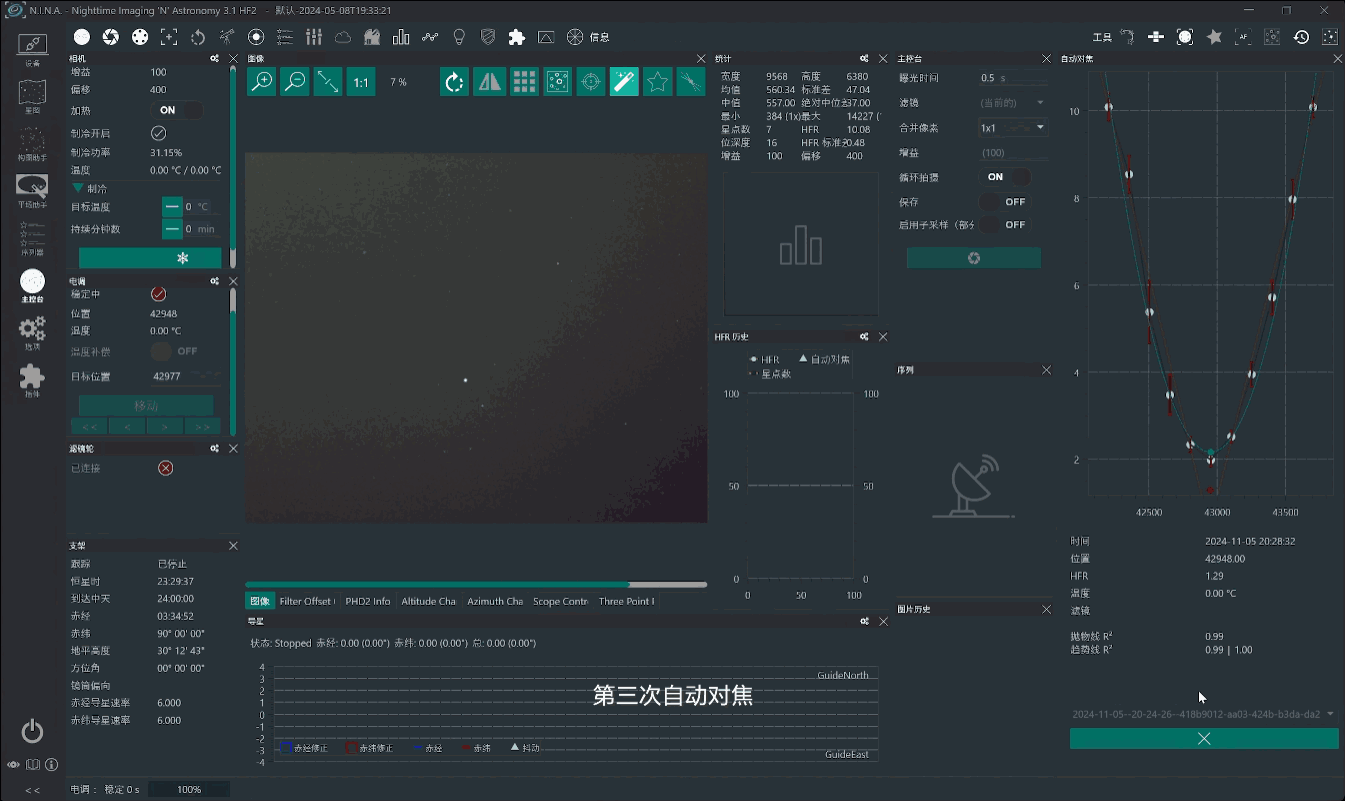

在进行连续三次自动对焦，我们均能看到对焦曲线的拟合判定系数都在0.99及以上，并且每次对焦后的位置都相当接近，说明墨空第二代电调焦自身机械结构精巧、对焦精度高。

初步展现墨空电调焦对焦的稳定精准后，继续在天文智能控制器中进行连续的三次自动对焦，其中第一次对焦说明对焦算法是否稳定，后两次对焦进一步检验对焦算法的稳定性。

将曝光时间设定为1s测试图像效果，确认自动对焦使用的曝光参数。

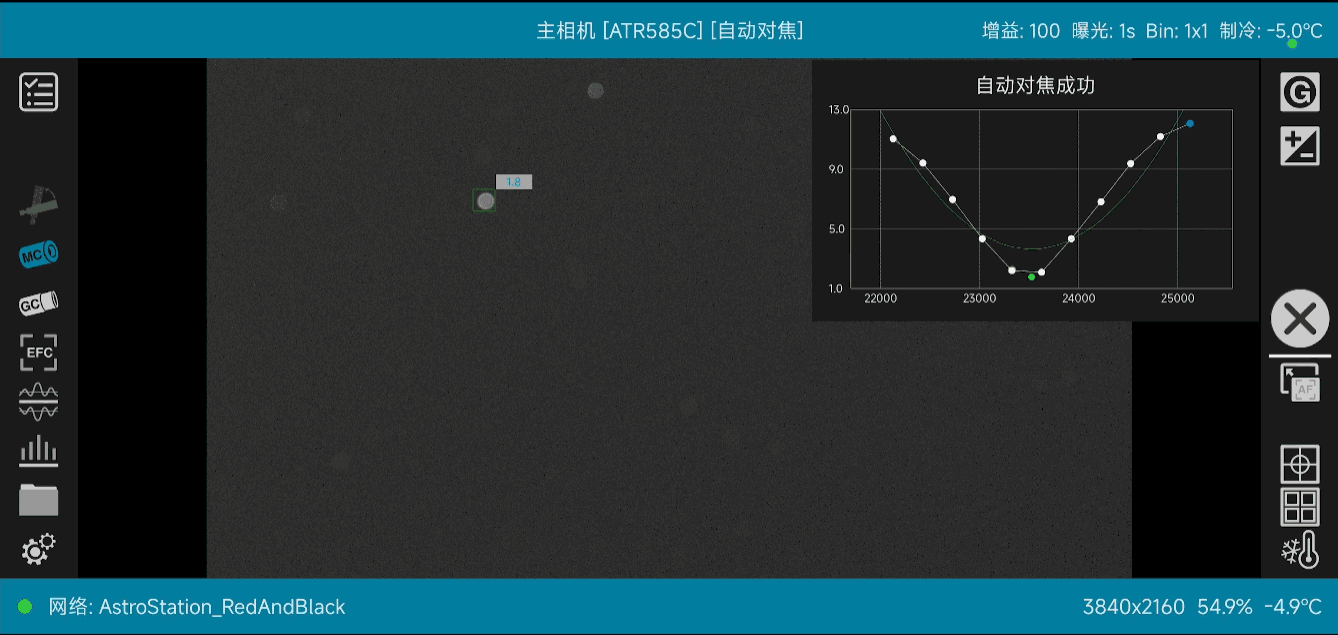

第一次对焦，曝光时间设置1s，自动对焦成功。

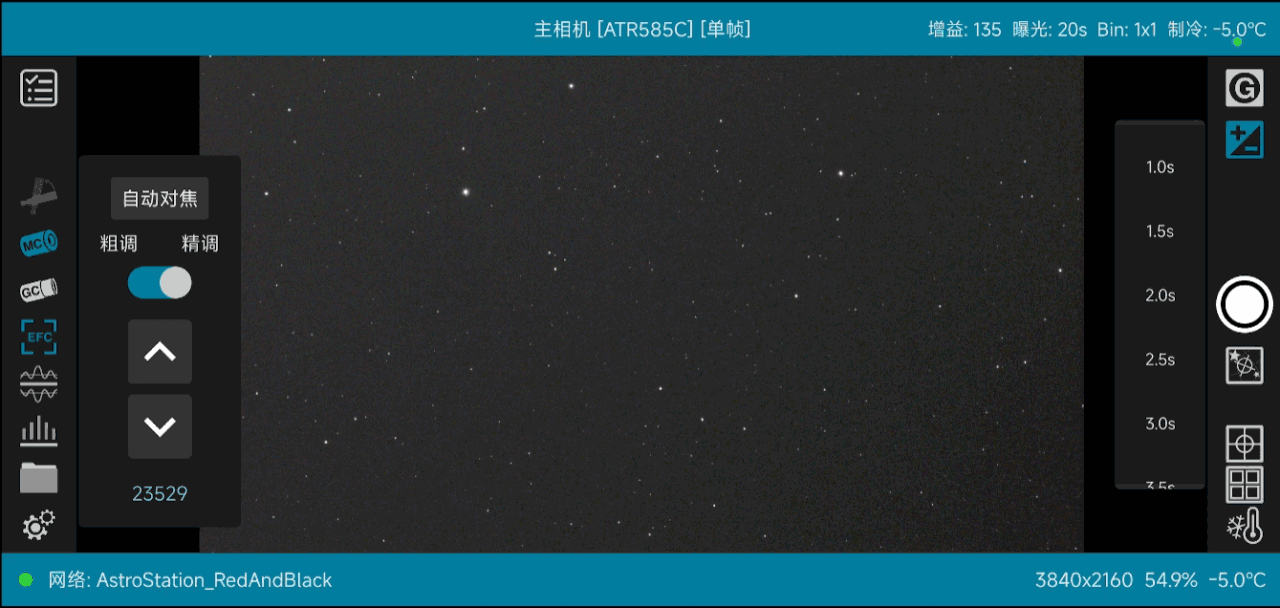

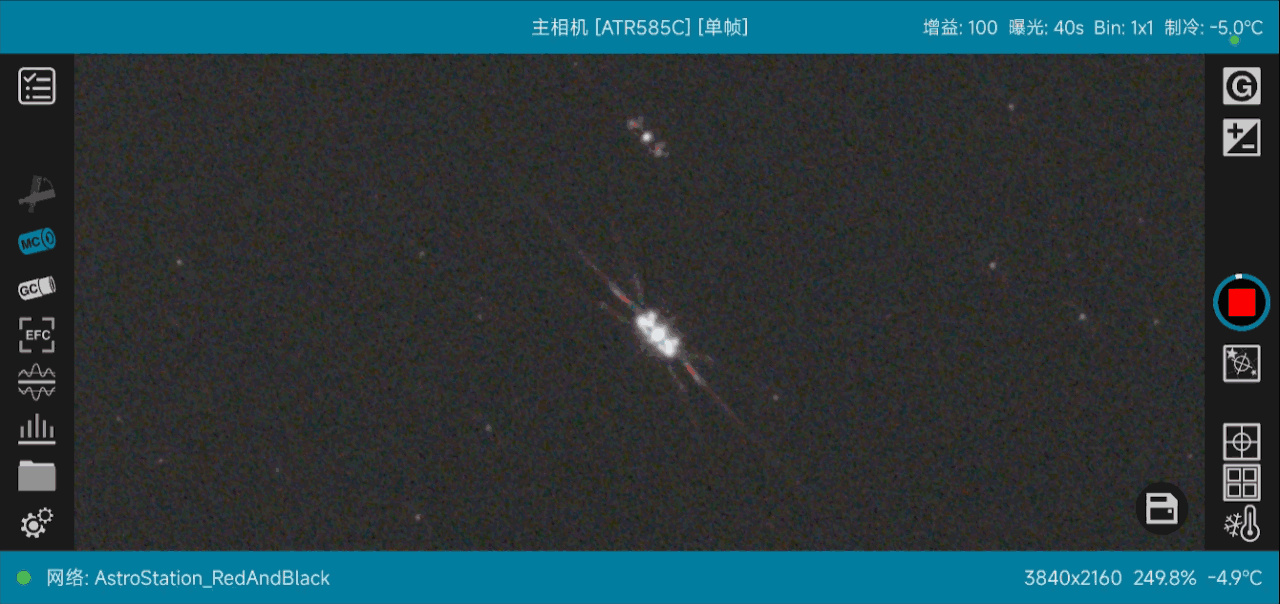

退出自动对焦，盖上鱼骨板，调整单帧曝光时间为20s，检验自动对焦准确性。

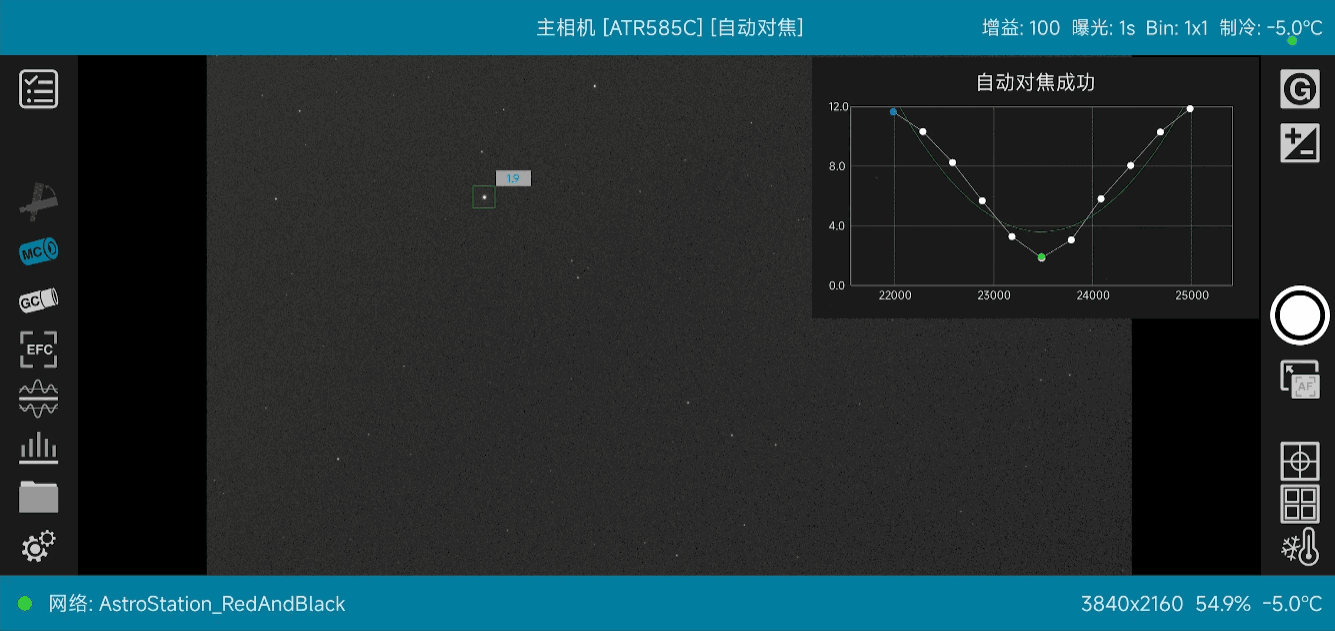

第二次对焦，曝光时长同样设置为1s，自动对焦成功。

第三次对焦，曝光时间调整至1s，自动对焦成功。

天文智能控制器能够良好兼容墨空电调焦，对焦配合默契。三次连续自动对焦均顺利完成，拟合曲线趋势流畅，其间可见星点锐利，说明天文智能控制器对焦稳定准确。

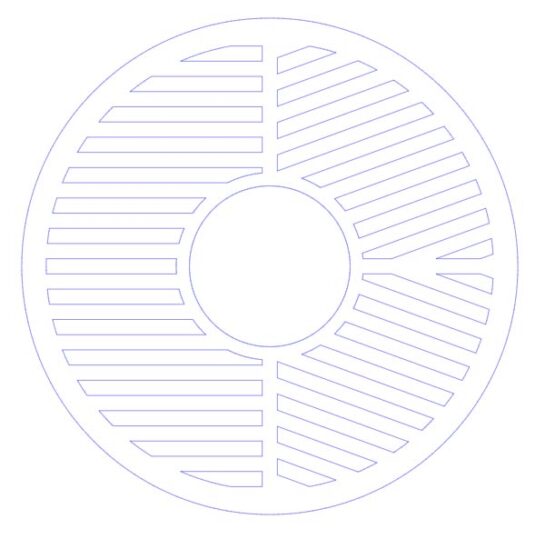

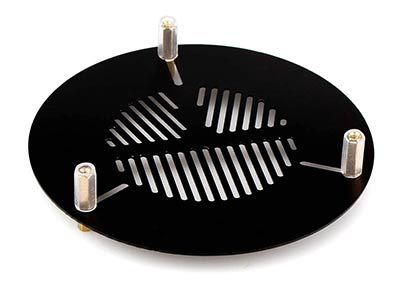

鱼骨板的正式名称是 “Bahtinov Mask”，由俄罗斯业余天文摄影师 帕维尔·巴赫蒂诺夫（Pavel Bahtinov） 于 2005 年发明，并以他的名字命名。由于其三种特殊的栅格图案形状类似鱼骨，国内爱好者习惯称其为“鱼骨板”。

/原理解析

在不使用鱼骨对焦板时，星点的衍射图案通常表现为圆形的艾里斑；而鱼骨对焦板由于三部分特殊的栅格构成的结构，使星点的光线经过望远镜后形成“X”形衍射图案，根据这一“X”形衍射图案是否对称来判断对焦的准确性。

当望远镜偏离最佳焦点时，中央直线会偏向星点的两侧；当中央直线位于“X”形衍射图案之间且两侧角度对称时，说明望远镜达到了最佳对焦状态。

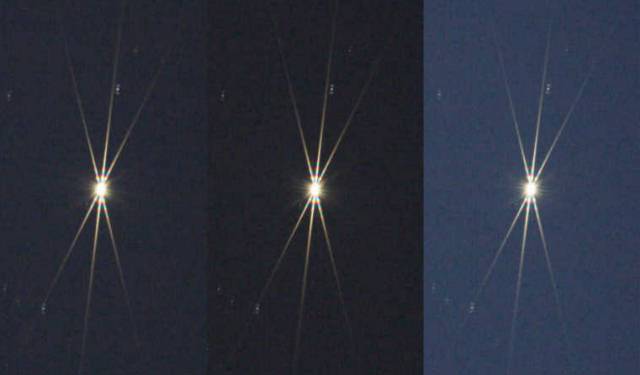

对焦时使用鱼骨板时星点衍射形态对比

（中间：焦点准确，左、右：略微失焦）

/辅助调焦步骤

1. 初步对焦：相机连接到望远镜，进行粗略对焦，并对准画面中的亮星。

2. 安装鱼骨板：将鱼骨板安置在望远镜物镜的前端，确保固定牢靠。

3. 拍摄检验：使用单张曝光模式拍摄画面，观察亮星的衍射图案。

4. 微调校准：根据中央尖峰在“X”型图案中的移动趋势，微调望远镜的调焦器，直至中央尖峰精准穿过“X”型图案的交点。

5. 拍摄目标：确认对焦准确后，取下鱼骨板，即可开始拍摄目标区域。
