G3M系列相机使用指南!

G3M系列行星导星相机

快速操作

< 入门指南 >



新一期实用篇来了!

秉承着让每位用户在使用G3M系列行星导星相机时,能够快速上手,本篇将带大家快速了解G3M系列相机的特点介绍与使用说明。

翻翻这份【G3M系列相机快速入门指南】,让夜晚导星、拍星更为轻快顺畅。



行星相机通常用于观测太阳系内的自然天体和人造天体目标,如太阳系内的行星、太阳、月球、小行星、空间站、人造卫星等,或者进行“幸运成像”拍摄微小的行星状星云等深空目标。通过拍摄视频,后期对视频帧进行筛选、对齐、叠加等操作,捕捉这些天体独特的风采。

导星相机是辅助进行深空摄影的重要设备,通过对星点的拍摄和分析引导赤道仪修正其跟踪误差,对于进行单帧超长曝光深空摄影具有难以替代的作用。

图谱天文G3M系列一机双能,兼具导星的行星相机,拥有USB3.0高速接口、优秀画质和高灵敏度等特点,能够满足行星拍摄兼顾导星功能,适应不同的使用需求。



#01

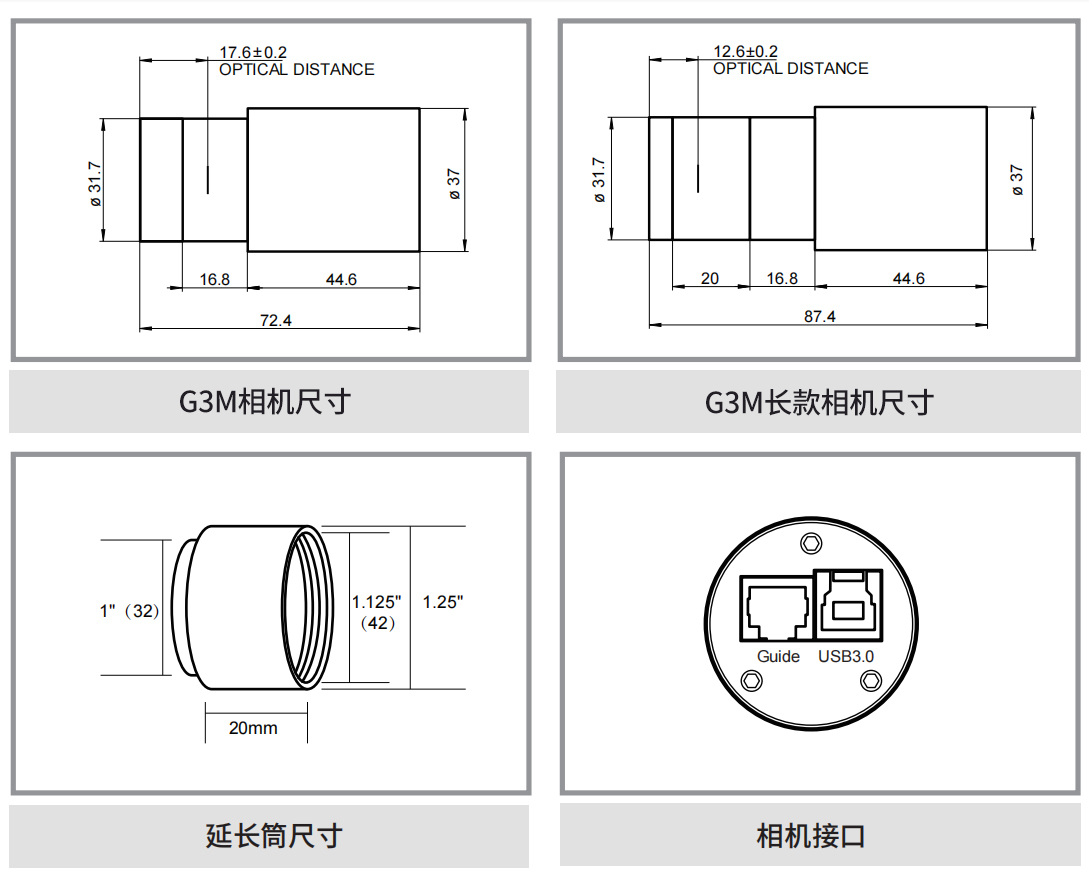

 相机尺寸与接口说明

目前,每种型号的G3M系列相机拥有短款和长款两种类型可供选择。

·短款相机的后截距长度为17.5mm,默认接口类型为C口。

·长款相机的后截距长度为12.5mm,默认接口类型为CS口。

G3M系列相机的一端是CMOS传感器和前窗保护玻璃。彩色相机默认配备红外截止滤镜(380-690nm),黑白相机配备AR增透玻璃(380-1100nm)。相机的另一端是电子接口,其中一个接口为USB3.0 Type-B,用于连接AstroStation或计算机以进行拍摄或导星,另一个接口为不常用的ST4接口,用于连接赤道仪进行导星。

注:长款G3M相机适配更多的OAG(偏轴导星),拥有更大的合焦范围,尤其在使用OAG进行导星对焦时提供更大的调整空间,使得合焦更加容易。因此,除非有特殊需求,一般来说,更推荐使用长款相机。

标配的1.25寸延长筒可在需要时延长G3M相机在主望远镜或导星镜的对焦行程,延长筒的前端也可以安装1.25寸滤镜。



#02

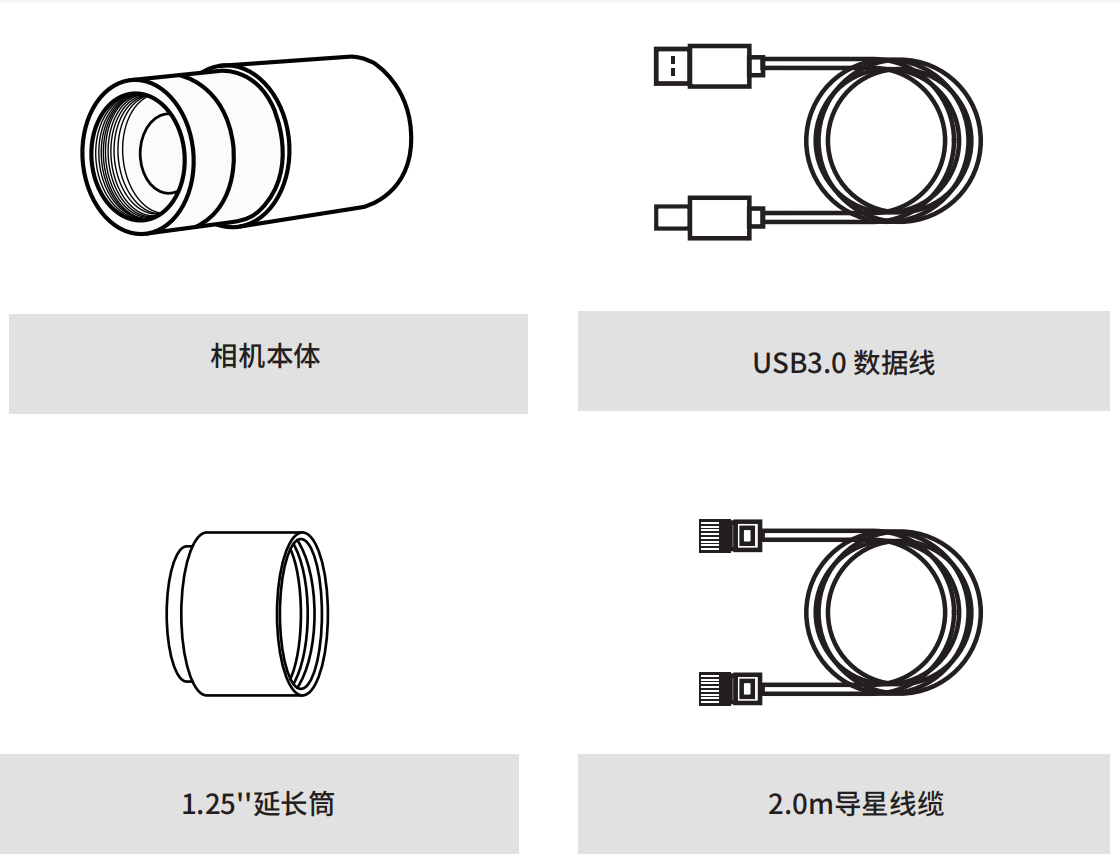

 包装清单



#03

 相机安装

1. 安装到主望远镜进行拍摄

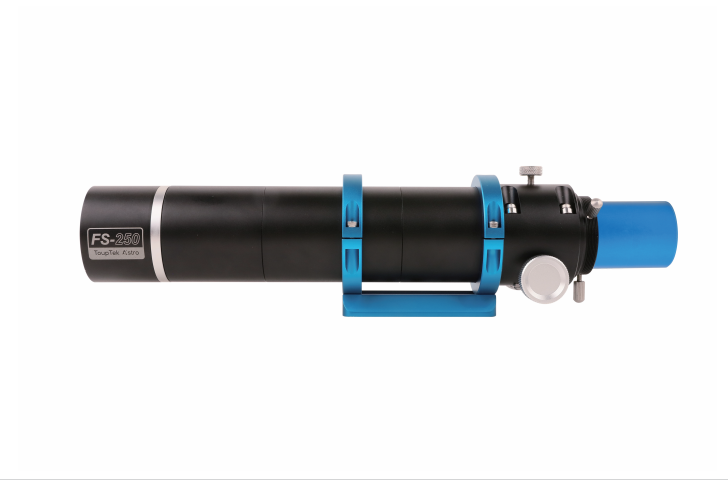

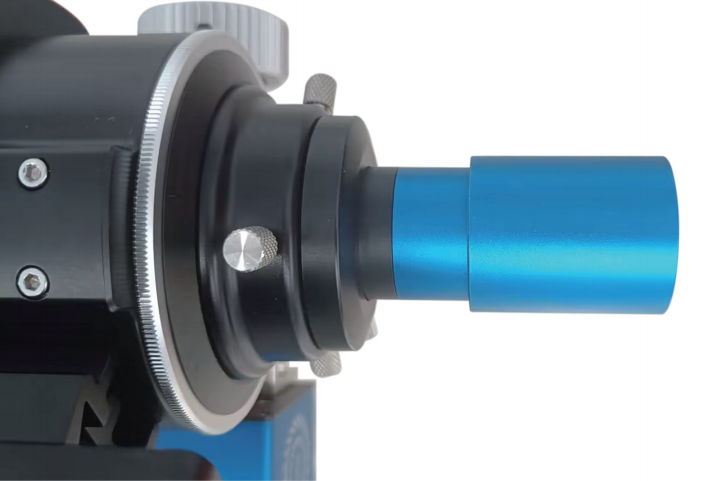

2. 安装到导星镜进行导星

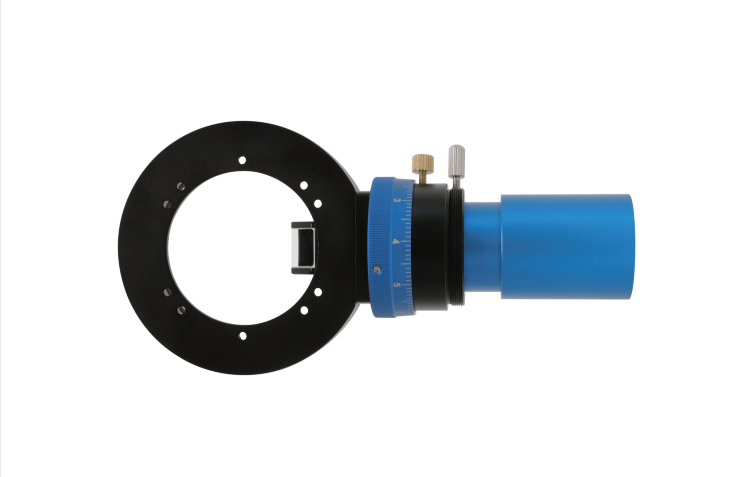

3. 安装到OAG进行导星




#04

G3M系列相机连接AstroStation

(以G3M662C为例)

1. 使用G3M系列相机附赠的USB3.0数据线连接相机和AstroStation(作导星用途既可连接到USB3.0数据端口,也可连接到USB2.0数据端口,作拍摄用途,建议连接到AstroStation的蓝色USB3.0数据端口)。

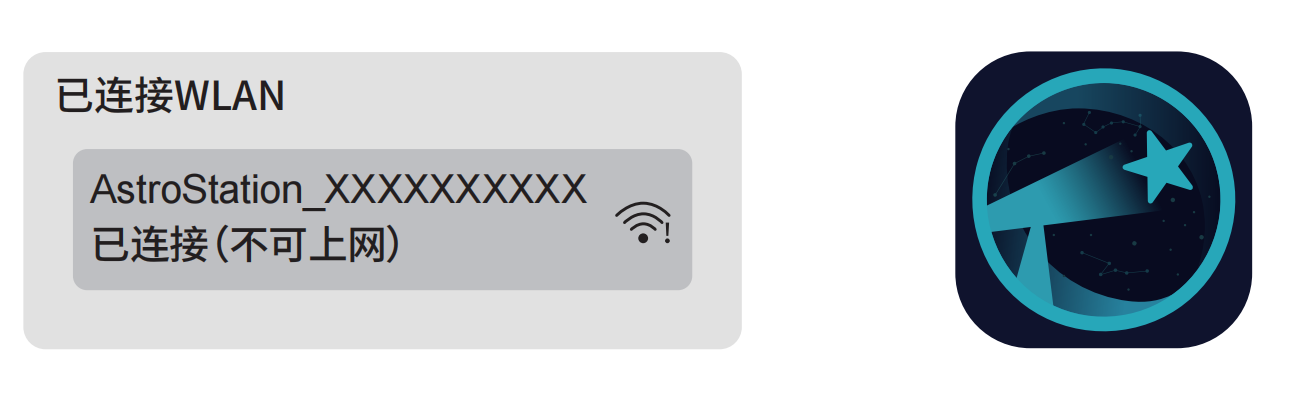

2. 手机或其他移动终端连接到AstroStation热点,并点击图标打开。

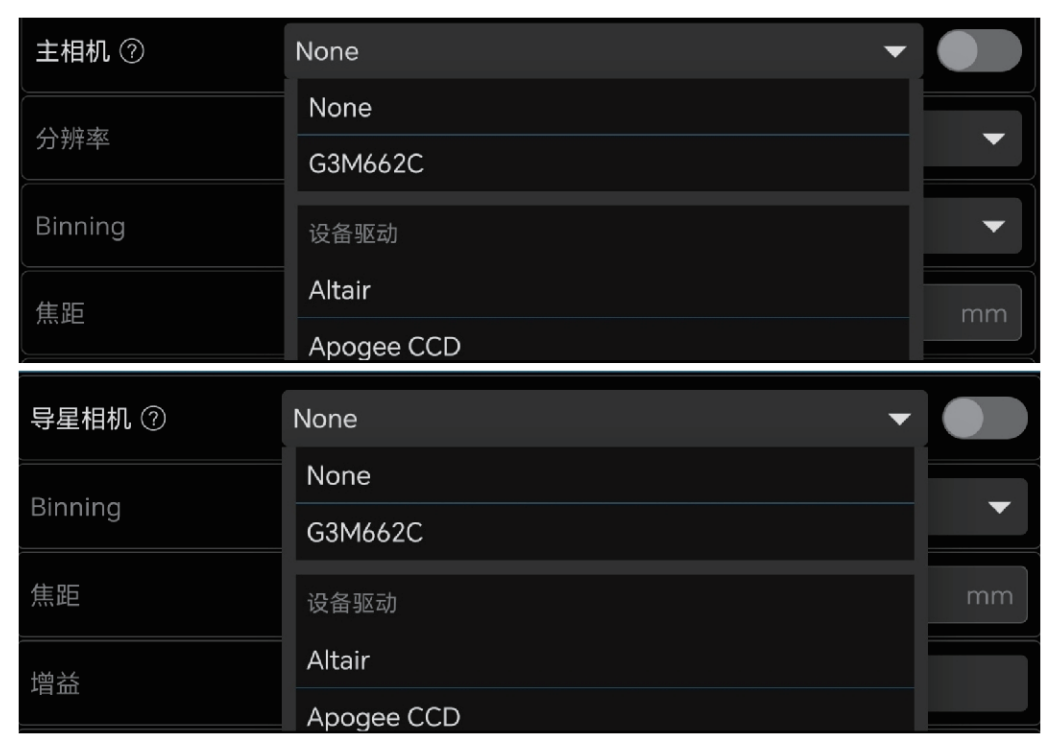

3. 进入到设置,点击主相机/导星相机页面,可以观察到AstroStation已识别到G3M相机。

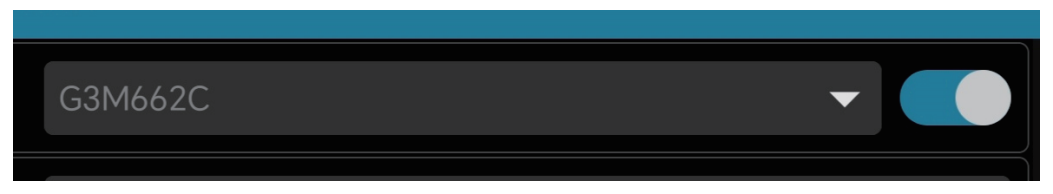

选择G3M662C相机的本地驱动,点击右侧连接按钮即可连接完成。



#05

G3M系列相机连接到天文摄影软件

ToupSky(Windows版)进行行星摄影

(以G3M662C为例)

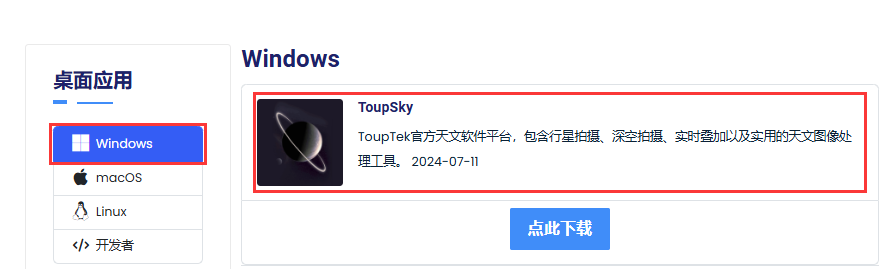

1. 软件获取:欢迎访问https://www.touptek-astro.com.cn/downloads/  获取天文摄影软件ToupSky,可以在该网站页面的“桌面应用-Windows”中找到ToupSky,该软件可免驱使用,无需另外安装驱动程序。

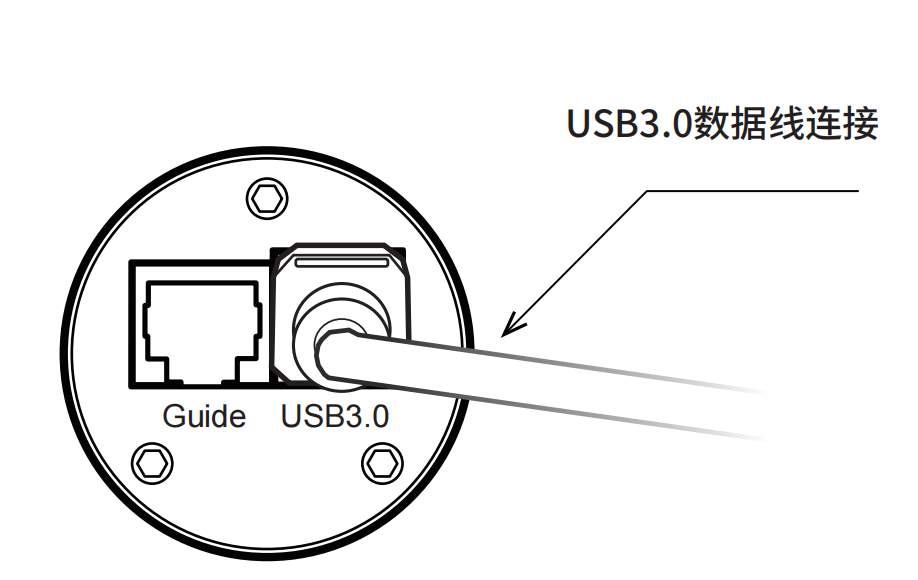

2. 硬件连接:使用随相机附赠的数据线缆连接到计算机。

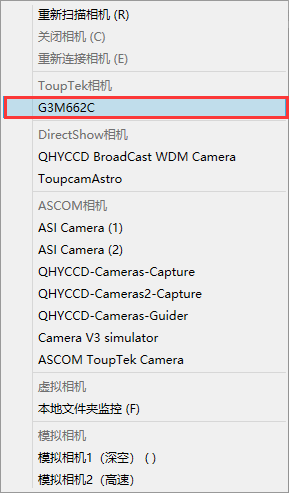

3. 打开ToupSky,软件即可自动识别已连接到计算机的图谱天文相机,单击相机名称即可成功连接。

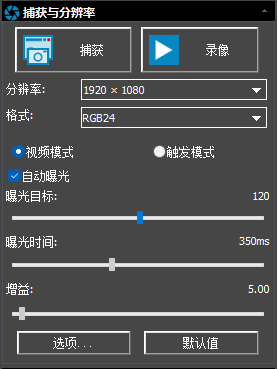

4. 连接后,视频预览窗口将自动打开,并展示拍摄的基础参数设置,可根据您的需要调整视频或触发(单帧)模式的基础参数来进行拍摄。



#06

G3M系列相机连接

SharpCap(windows)进行行星摄影

(以G3M662C为例)

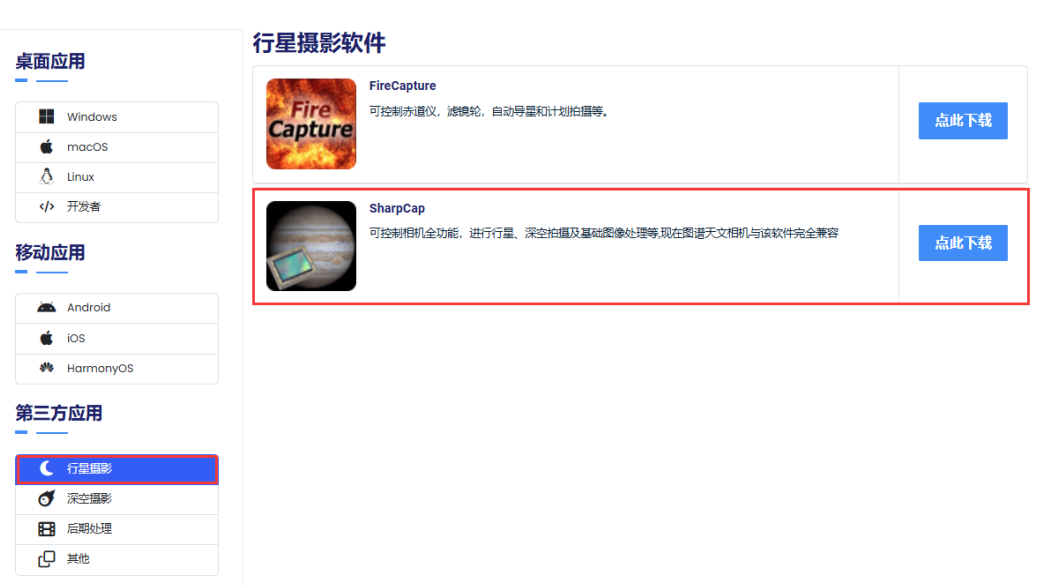

1.软件获取:欢迎访问https://www.touptek-astro.com.cn/downloads/  获取SharpCap的下载链接。您可以在该网站界面的“第三方应用-行星摄影”中找到SharpCap,该软件的安装包中已包含图谱天文相机本地驱动,无需另外的安装驱动程序。

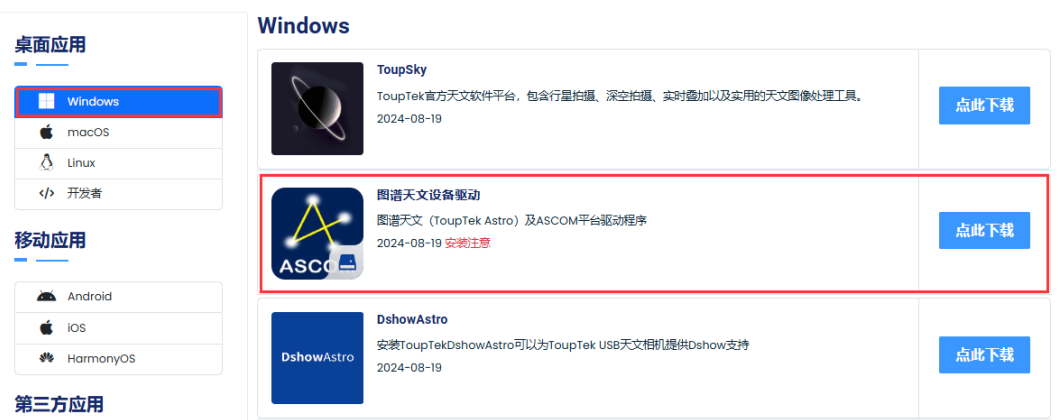

2. 驱动更新:请访问https://www.touptek-astro.com.cn/downloads/  ,在该页面“桌面应用-Windows“中可找到“图谱天文设备驱动”,该程序包含图谱天文相机本地驱动以及ascom驱动,下载后一键安装即可,无需指定安装路径。安装前请再次参阅该程序的“安装注意”。

3. 硬件连接:使用随相机附赠的数据线缆连接到计算机。

4. 打开SharpCap,软件本地驱动可自动识别已插入PC的相机,选择用于行星拍摄的相机即可连接,连接后即可在软件右侧控制面板中调整拍摄参数,进行行星拍摄。



#07

G3M系列相机连接

PHD2(windows)进行行星摄影

(以G3M662C为例)

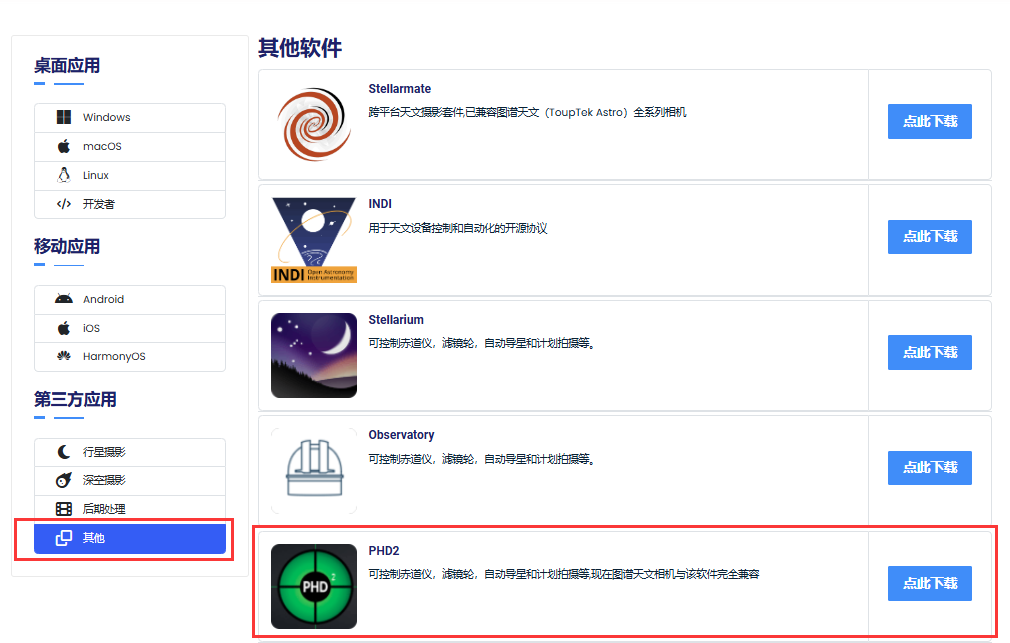

1.软件获取:欢迎访问https://www.touptek-astro.com.cn/downloads/  来获取PHD2

的下载链接。您可以在该网站的“第三方应用-其他”中找到PHD2,该软件的安装包中已包含图谱天文相机本地驱动,无需另外安装驱动程序。

2. 驱动更新:参考“图谱天文设备驱动”的驱动更新方法。

3. 硬件连接:使用随相机附赠的数据线缆连接到计算机。

4. 结束配置文件向导,进入PHD2的页面后,相机选择ToupTek Camera, 如果您的计算机中插入了多个图谱天文相机,请点击右侧的双箭头选择您要使用的导星相机,再点击连接即可。



了解更多内容欢迎前往图谱天文官网

https://www.touptek-astro.com

如果在使用中遇到了任何问题,

也欢迎通过邮件或购买渠道联系我们
