OAG-X 偏轴导星器
“
通光尺寸与棱镜口径或大或小，
如何影响导星呢？
G3M2210M、G3M678M、GPM462M相机，
能用OAG-X吗？
OAG-X的‘短脖子’结构是什么奇特设计？
”
优势
更大尺寸棱镜 更大通光口径
开阔导星视野，通过和传输更多光线，这意味着导星相机的传感器能在暗弱环境中接收到更丰富的光子信号，扩大被导星的定位范围，选择导星相机时也更加灵活。
更丰富的光线信息 更广阔的导星视野
图谱天文偏轴导星器OAG-L与OAG-X设计为双螺旋调焦底座，能同时连接主相机与导星相机，适配市面上大部分天文相机，具有高度兼容性。整体厚度仅为17.5mm。
导星器前端均布6个螺丝沉孔用于连接，支持更换M48、M54、M68三种螺纹规格的前盖板。前盖板顶部使用顶丝螺孔固定棱镜，松开即可自由调节棱镜高度。导星器后端布设有10个通孔，用于连接延长筒、滤镜轮或滤镜抽屉。以M2.5的螺丝，通过6个通孔可装配图谱天文AFW滤镜轮；通过另外4个均布通孔，可用于装配其它品牌滤镜轮。

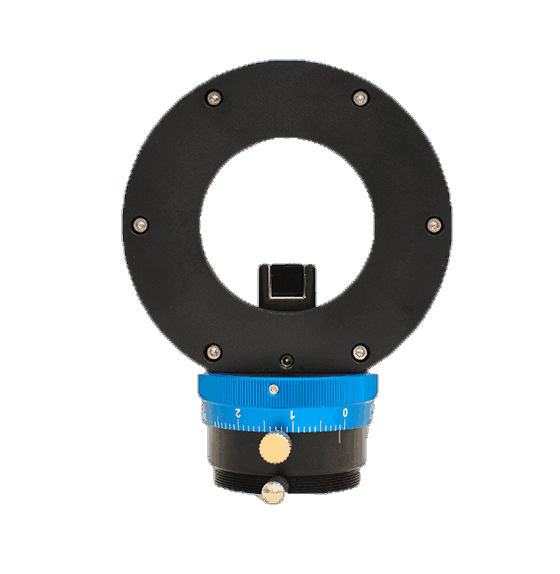

O
A
G
-L
棱镜面积：10x10mm
有效通光口径：10x7mm
OAG-L适配目前市面上大部分导星相机，包括图谱天文G3M715C、G3M290M/C、G3M462M/C、G3M662C、GPM462M/C等，足以满足基本的导星需求。

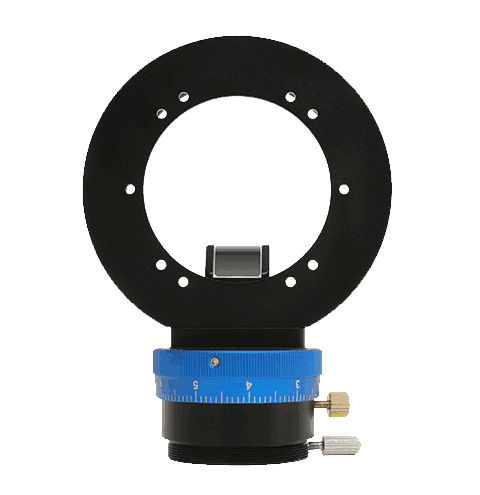

O
A
G
-X
棱镜面积：14x10mm
有效通光口径：14x7mm
OAG-X的大通光区域更适合1/1.8”及以上画幅的导星相机，例如图谱天文G3M178M、G3M678M、G3M2210M。

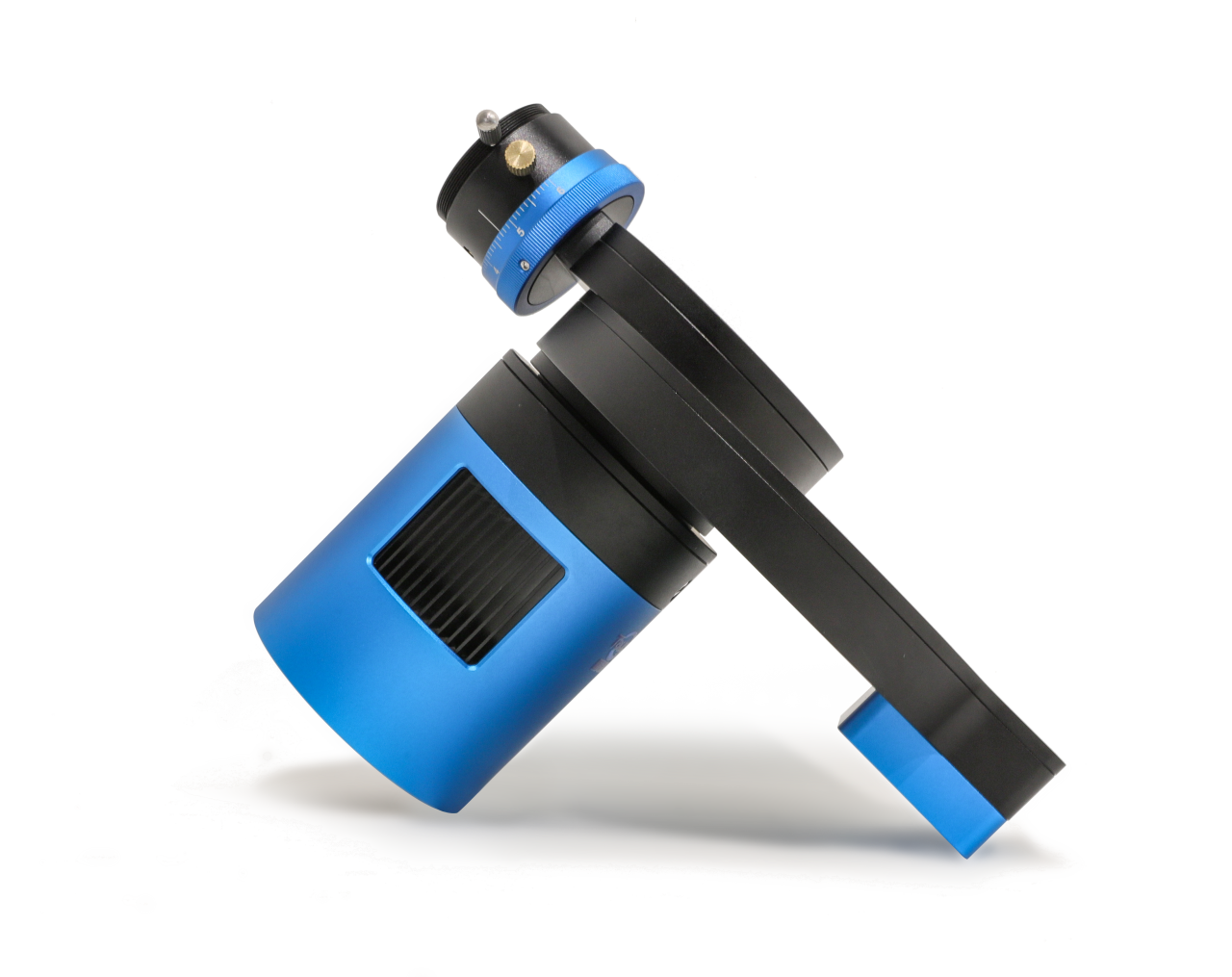

相比于OAG-L，OAG-X在旋升调焦器与接环顶部之间设计了原生不可拆卸的增高模块，光程占用等于OAG-L安装增高垫后的状态。此种设计将旋升调焦器抬高，提升了对大外径调焦座的适应性，避免在OAG-L原始状态下可能发生OAG调焦器与望远镜调焦座相互干涉的情况。
OAG-X的优化设计更为适配市面上其他品牌的长筒外形的导星相机，以及图谱天文G3M/GPCMOS系列延长款相机和GPM系列相机。

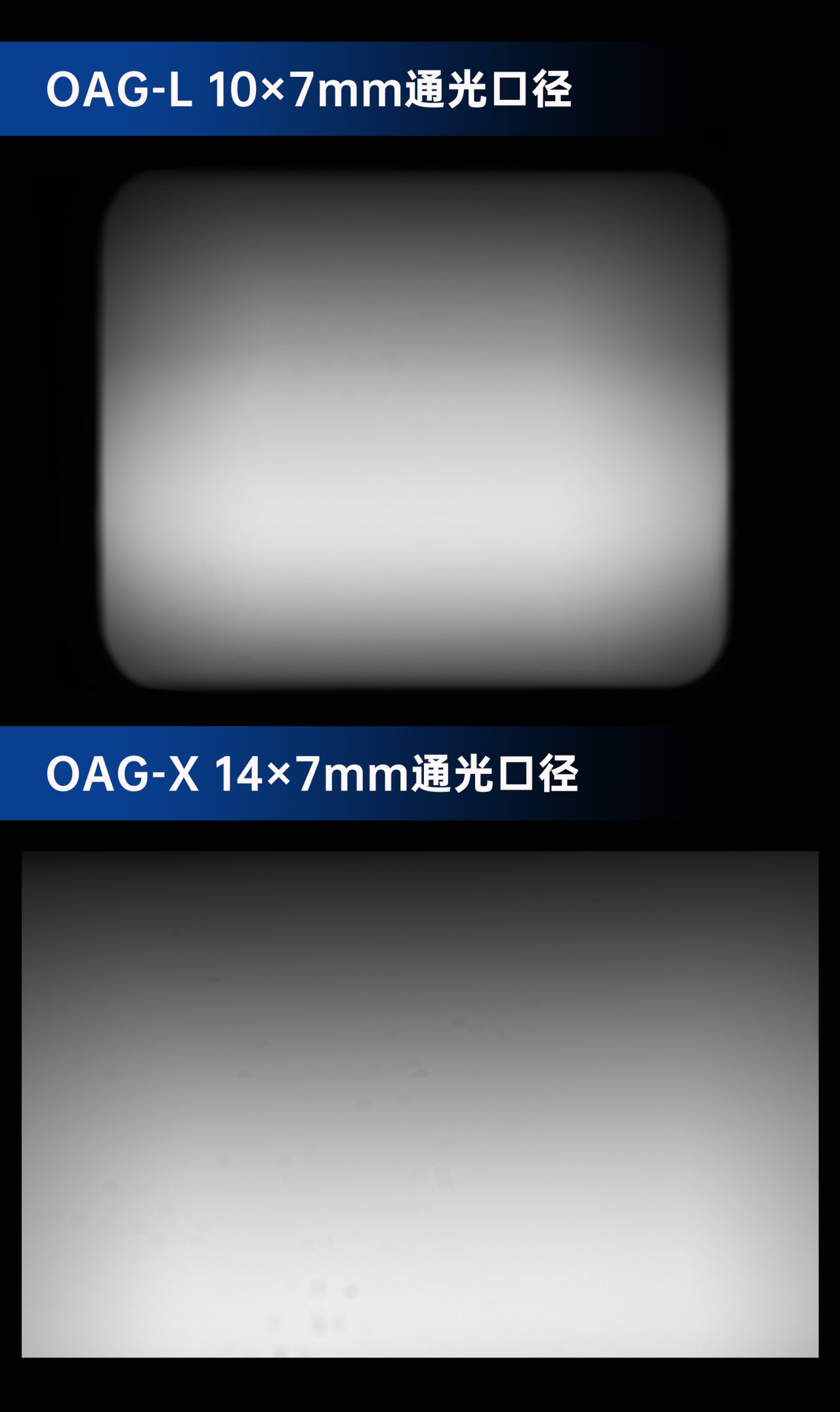

导星画面实拍对比
以IMX174传感器为例
从图中可见，使用OAG-L时，棱镜通光面积无法满足IMX174传感器的感光需求，周围将出现大量被浪费的感光区域。使用OAG-X时，可见全部像素均被感光，传感器感光区域得以最大化利用。
