ATR432C 全局快门相机
搭载索尼 IMX432 全局快门彩色 CMOS传感器的专业天文摄影相机，具有170万像素分辨率、9微米大像元、100ke⁻超大满井容量、精确温度调节和防结露设计，为行星摄影和幸运成像提供卓越性能。
功能描述
ATR432C(ATR3CMOS01700KPA)是专为天文摄影设计的数码成像设备。其独特的全局快门设计完全消除了卷帘快门效应，结合9微米大像元和100ke⁻超大满井容量，使其成为行星摄影、幸运成像和太阳系天体拍摄的理想选择。可调节的防结露加热窗和双级制冷系统进一步保证了在各种环境条件下的稳定工作。
ATR432C的核心功能：
- IMX432 全局快门彩色CMOS图像传感器
- 分辨率：170万像素（1600×1100）
- 9.0微米方形像素
- 对角线长度：17.5mm
- 12位 ADC
- 512MB DDR3缓存
- 可调节加热窗防结露系统
- 全局快门，完全无卷帘效应
- 无辉光设计
- 读取噪声：2.4 到 20.2e⁻
- 超高帧率：USB3.0下128FPS
- 最大信噪比：50 dB
- 动态范围：74 dB
- TEC制冷：短曝光-35℃/长曝光-45℃
- 可调节后截距：17.5mm/12.5mm
核心特性
170万
像素
1600×1100分辨率
100 ke⁻
超大满井容量
卓越的动态范围
9.0 μm
大像元尺寸
优秀的光收集能力
> 79%
量子效率峰值
高效光电转换
128 FPS
超高帧率
USB3.0全分辨率
全局快门
快门类型
无卷帘效应
技术优势
全局快门170万像素传感器
ATR432C采用索尼IMX432全局快门传感器，拥有170万像素（1600×1100）的分辨率和14.4mm × 9.9mm的成像区域。9.0μm的大像元尺寸提供了优秀的光收集能力，全局快门设计完全消除了拍摄快速移动天体时的卷帘效应。

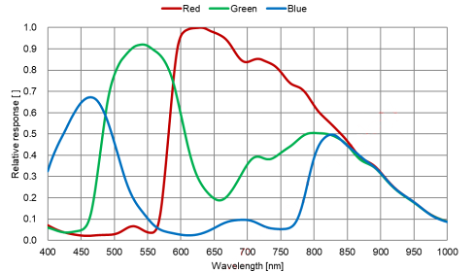

索尼IMX432光谱响应曲线
ATR432C的传感器量子效率峰值超过79%，在可见光范围内都保持优秀的响应能力。可选配红外截止滤镜或AR增透滤镜，满足不同波段的拍摄需求。RGGB拜耳矩阵设计确保了准确的色彩还原。
全局快门技术优势
与传统卷帘快门不同，全局快门能够同时曝光整个传感器的所有像素，完全消除了拍摄快速移动目标时的果冻效应和图像变形。这对于拍摄快速旋转的木星、土星等行星，以及太阳黑子、月面细节等快速变化的天体现象尤为重要。
512MB DDR3缓存技术
ATR432C配备512MB (4Gb) DDR3高速缓存，确保在高帧率拍摄时数据传输的稳定性。大容量缓存能够缓冲多帧图像数据，避免因数据传输瓶颈导致的丢帧现象，为幸运成像和视频拍摄提供可靠保障。
智能防结露加热系统
相机配备可调节的加热窗防结露系统，能够根据环境湿度和温度自动调节加热功率，有效防止光学窗口在潮湿环境下结露，确保在各种天气条件下都能获得清晰的图像。
无辉光设计
ATR432C经过精心的电路设计和屏蔽优化，实现了完全的无辉光拍摄。即使在长时间曝光下，图像边缘也不会出现任何辉光现象，保证了图像的纯净度和可用性。
可调节后截距设计
ATR432C具有独特的可调节后截距设计，可在17.5mm和12.5mm之间切换，为不同光学系统提供最佳的适配方案。这种灵活性使相机能够适应各种望远镜和镜头系统。
精密制冷系统
两级TEC深度制冷技术
ATR432C采用两级热电冷却（TEC）系统，配合可控电风扇辅助散热。TEC系统由PID算法精确控制，温度调节精度达到0.1°C。短曝光（<5秒）可达到低于环境温度35℃的制冷温差，长曝光（>5秒）可达到低于环境温度45℃的制冷温差，有效降低暗电流噪声。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统，确保稳定的制冷性能。
技术规格
核心性能参数
| 传感器 | 索尼 IMX432 彩色 CMOS |
|---|---|
| 图像分辨率 | 170万像素 (1600×1100) |
| 像素尺寸 | 9.0μm × 9.0μm |
| 传感器尺寸 | 对角线 17.5mm |
| 成像区域 | 14.4mm × 9.9mm |
| 快门类型 | 全局快门 |
| 拜耳矩阵 | RGGB |
| ADC位深 | 12位 |
| 读取噪声 | 2.4 - 20.2 e⁻ |
| 满井电荷 | 100ke⁻ |
| 量子效率峰值 | >79% |
| 动态范围 | 74 dB |
| 信噪比 | 50 dB |
数据传输与帧率
| 数据接口 | USB 3.0 |
|---|---|
| 最大帧率 | 128 FPS @ 1600×1100 (USB3.0) |
| DDR3缓存 | 512MB (4Gb) |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 100× |
制冷与环境控制
| 制冷方式 | 两级TEC制冷 |
|---|---|
| 制冷能力 |
短曝光（<5秒）：ΔT = -35℃ 长曝光（>5秒）：ΔT = -45℃ |
| 防结露系统 | 可调节加热窗 |
| 前窗保护玻璃 | 红外截止滤镜(IR) / AR增透滤镜 |
物理规格
| 相机接口 | M42 × 0.75mm螺纹 |
|---|---|
| 占用后截距长度 | 17.5mm / 12.5mm 可调节 |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 电源要求 | DC 12V 3.3A |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
相机接口与尺寸
可调节后截距设计
ATR432C具有独特的可调节后截距设计，可在17.5mm和12.5mm之间切换。相机带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR432C还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。
包装内容
标准配置包含：
ATR432C相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
