GS系列导星镜 GS-250AC,AR, GS-350AC,AR

PAPO光学系统丨导星精准丨像质更出众

参数

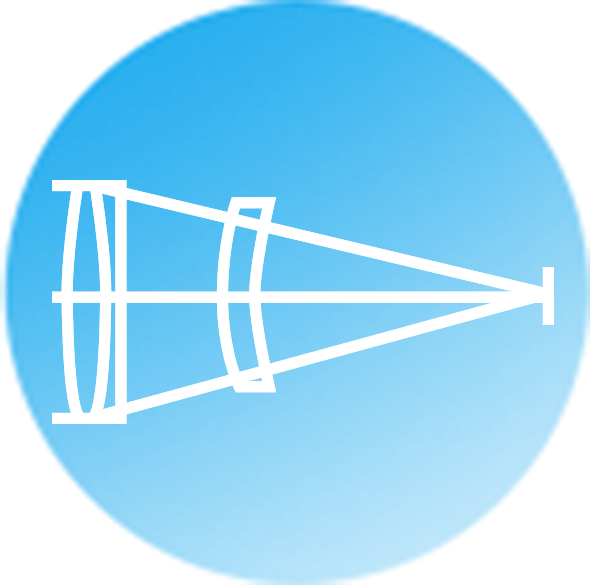

  • 自平场复消色差光学设计
    自平场复消色差
    (PAPO)
  • 多层镀膜宽带增透
    多层镀膜
    宽带增透
  • 1.25英寸标准接口
    1.25英寸/
    31.7mm接口
  • M42外螺纹接口
    后端M42
    外螺纹
  • 焦距参数
    焦距250mm(250)
    350mm(350)
  • 口径参数
    口径50mm(250)
    58mm(350)
  • 焦比参数
    焦比f/5(250)
    f/6(350)
  • 广泛兼容多样玩法
    广泛兼容
    多样玩法

PAPO复消色差光学设计
真实还原星点色彩

GS系列导星镜采用自主设计的1英寸良像圈三片式自平场复消色差结构,包含一片ED低色散玻璃,有效校正色差、像散、场曲等,显著提升图像解析力,确保星点清晰锐利,像质优秀。一镜多用,兼顾导星、目视或入门星空摄影。

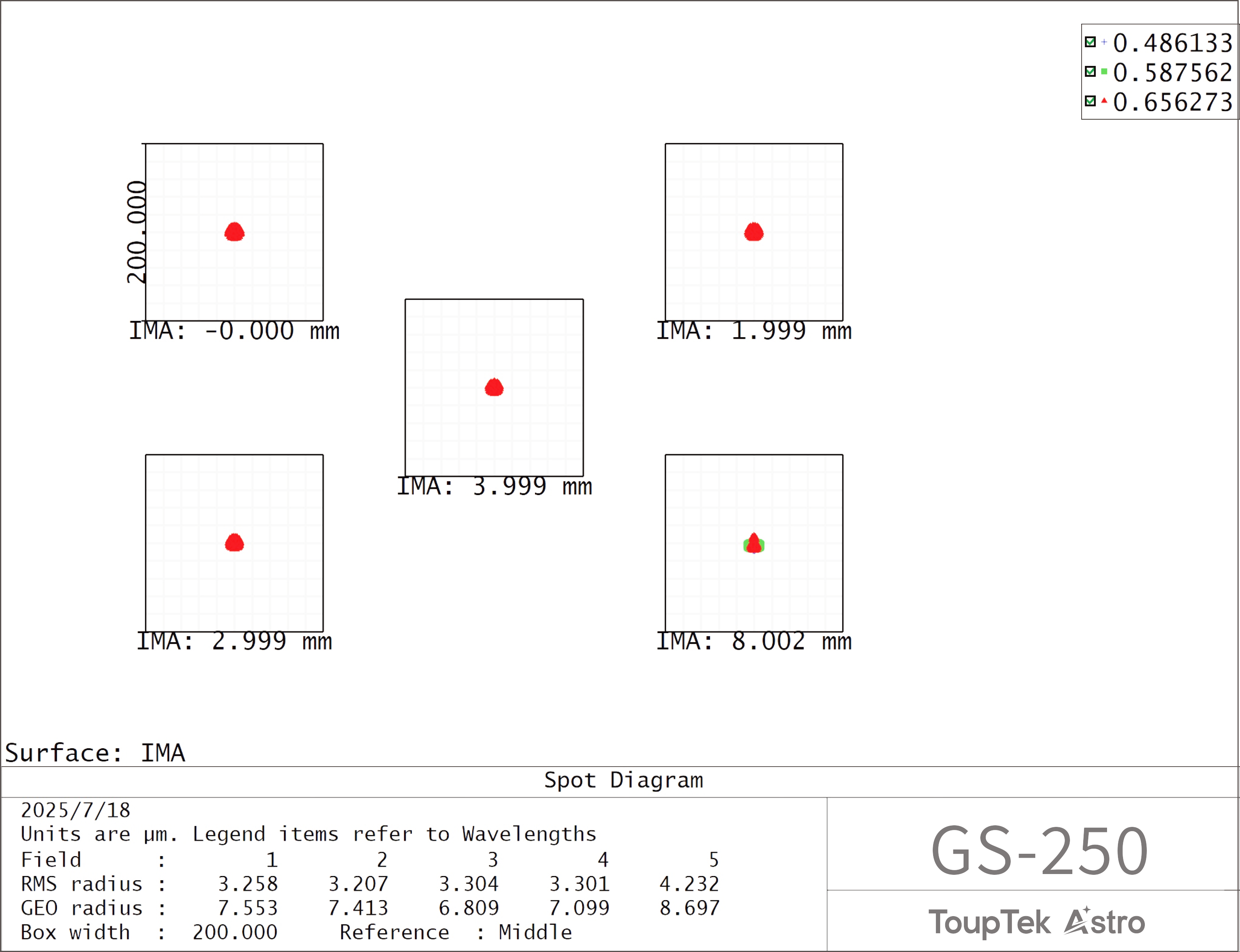

GS-250点列图

GS-250点列图展示

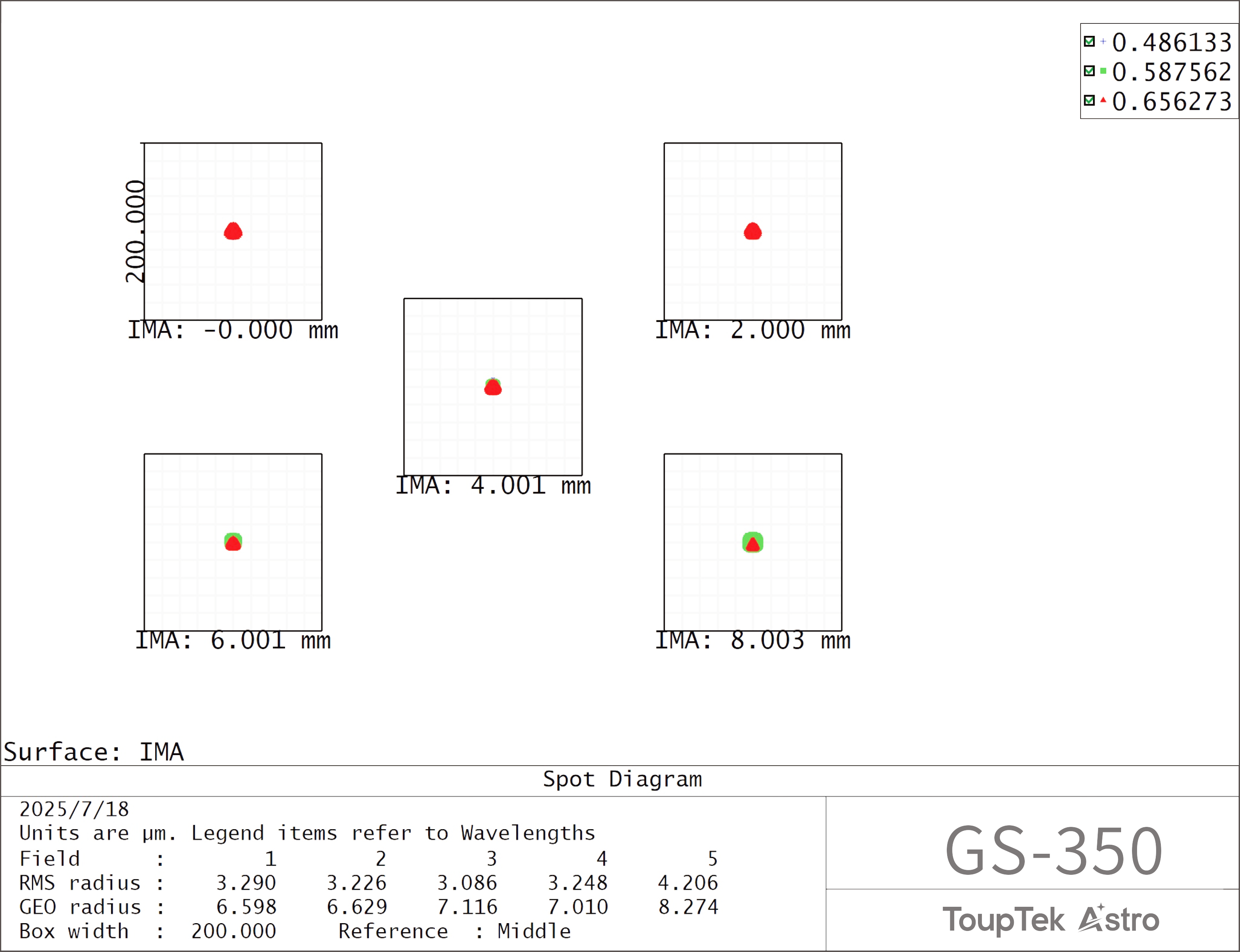

GS-350点列图

GS-350点列图展示

高透过率镀膜+消光螺纹
提升导星灵敏度

全系导星镜的镜片均施以多层宽带增透镀膜,减少镜片表面反射,进一步提高透过率;镜头内壁车制消光螺纹,配合其他消光工艺,降低杂散光干扰,极大提升图像对比度。

CNC精密加工
细腻磨砂工艺

镜体、抱箍及鸠尾板均采用铝合金材料经CNC精密加工而成,兼顾轻量化与结构强度。经阳极氧化处理,耐磨耐腐蚀,适合野外天文观测环境。细腻磨砂质感,手感舒适,耐磨防滑。

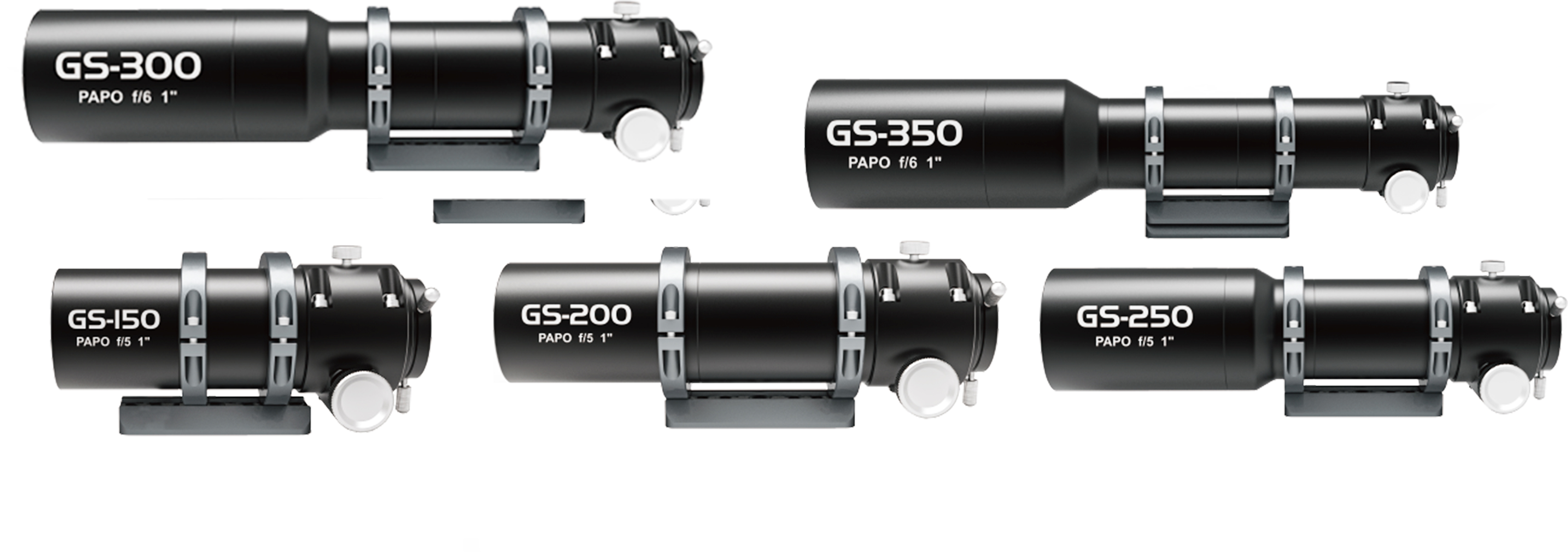

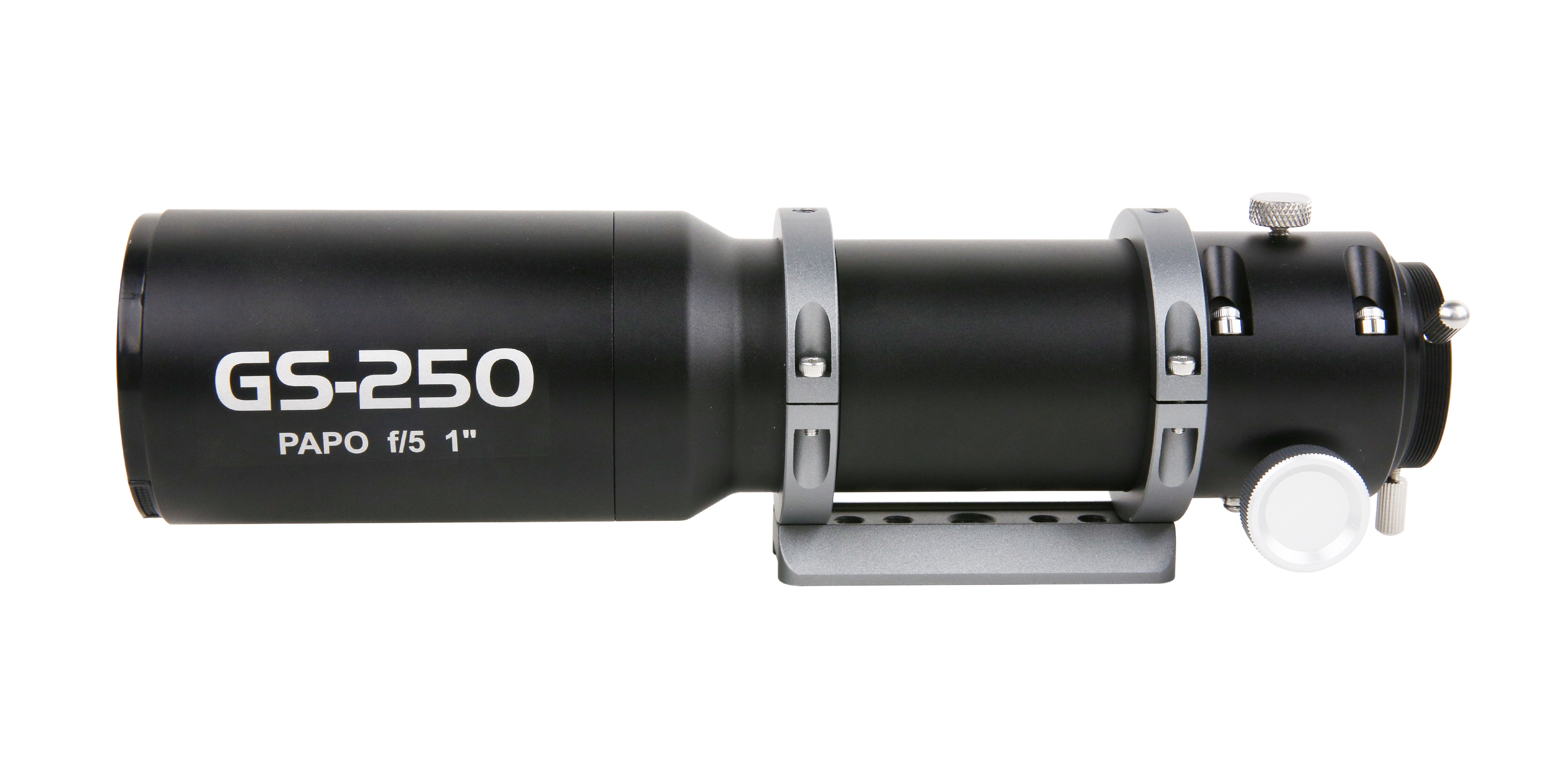

  • CNC精密加工工艺展示

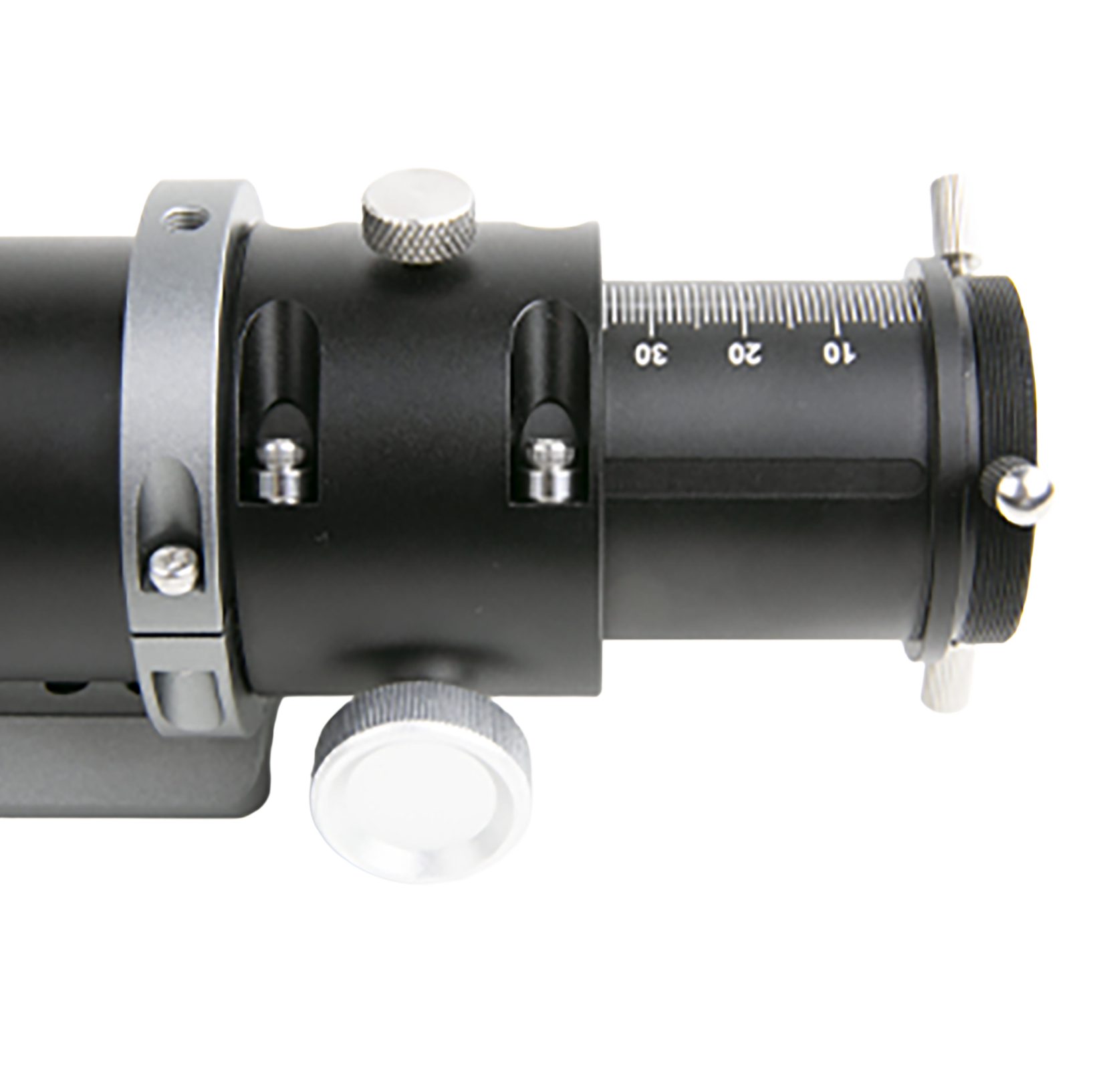

  • 细腻磨砂表面处理

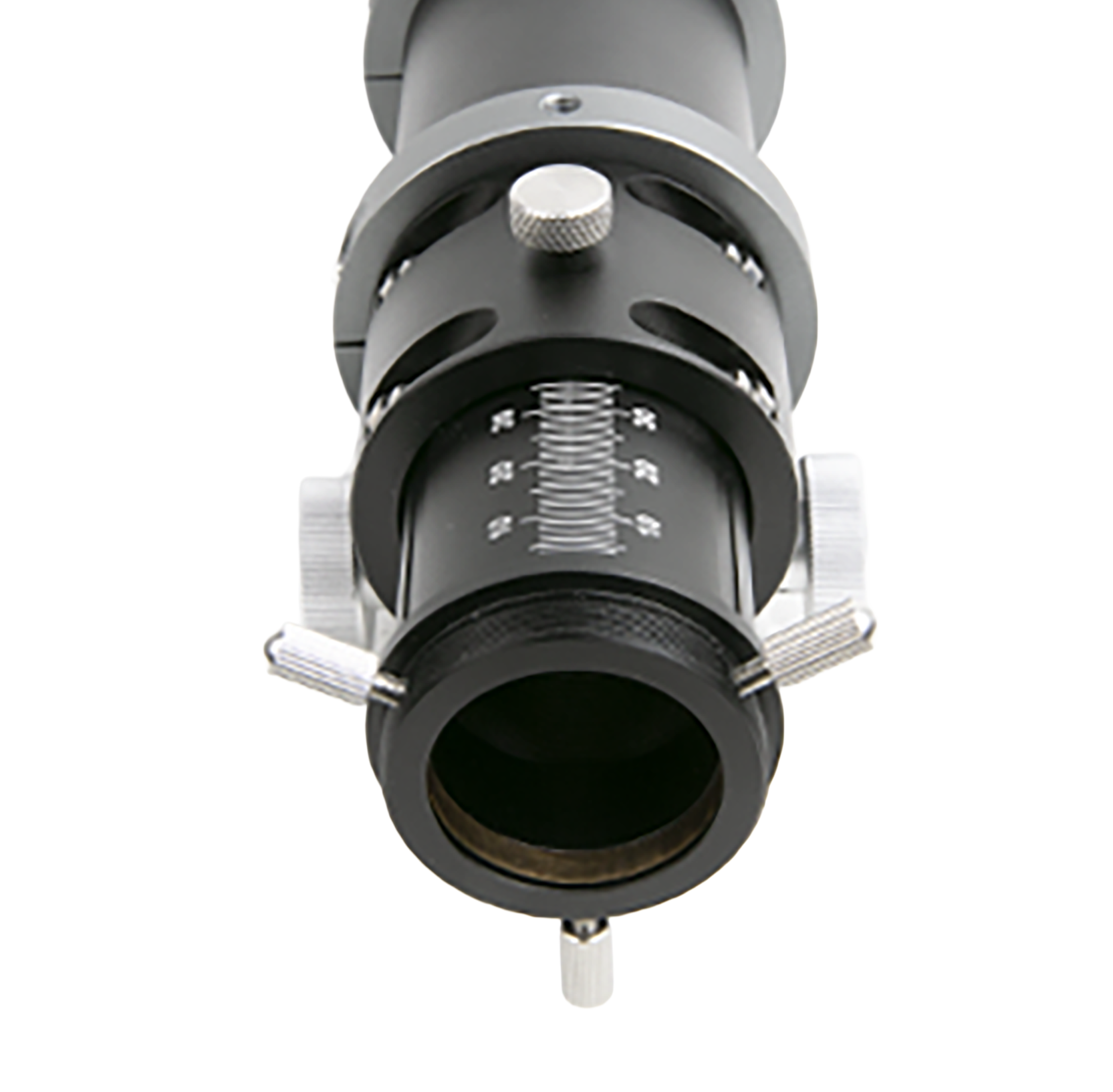

  • 阳极氧化处理细节

模块化结构设计
扩展性极强

独家设计带消光喷涂的通用M48延长筒作为主镜筒身,可根据实际光程需求选购,自由拆组搭配,满足从目视到摄影的所有需求。

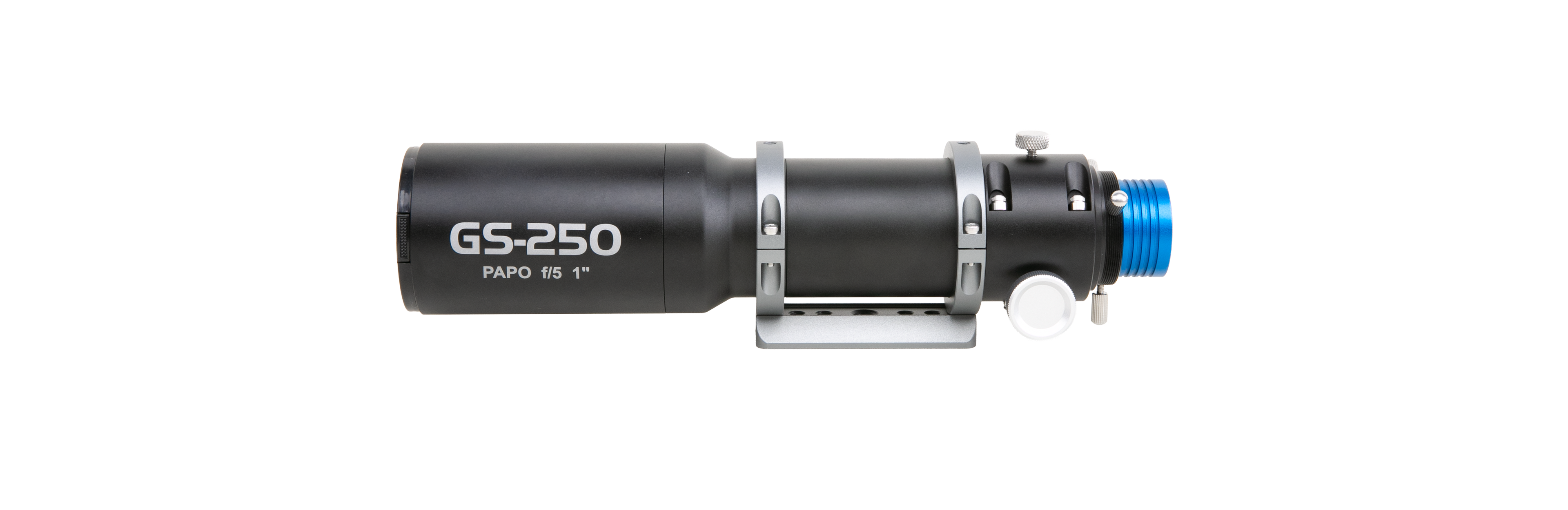

GS-250导星镜配GPM导星相机
GS-250导星镜+GPM导星相机

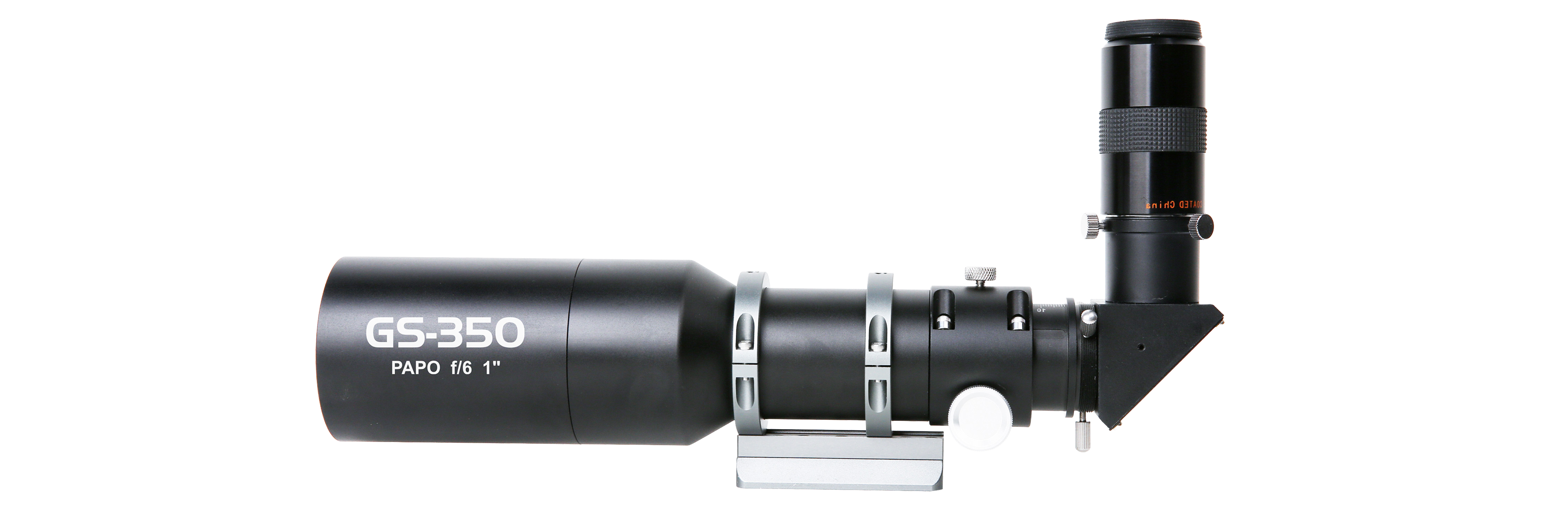

GS-350导星镜配天顶镜目镜
GS-350导星镜+天顶镜+目镜

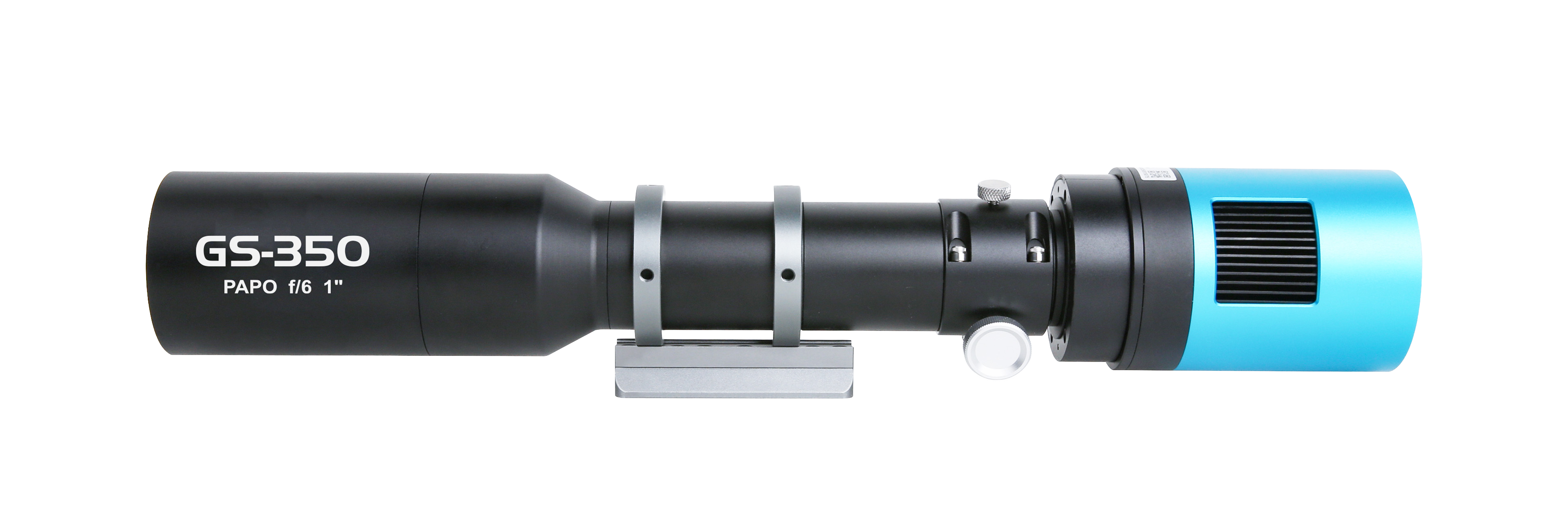

GS-350导星镜配滤镜抽屉深空相机
GS-350导星镜+滤镜抽屉(可另加电调焦)+深空相机
*GS250受限于焦距,可能无法满足天顶镜合焦。

双版本调焦系统自由选配
满足不同操作需求

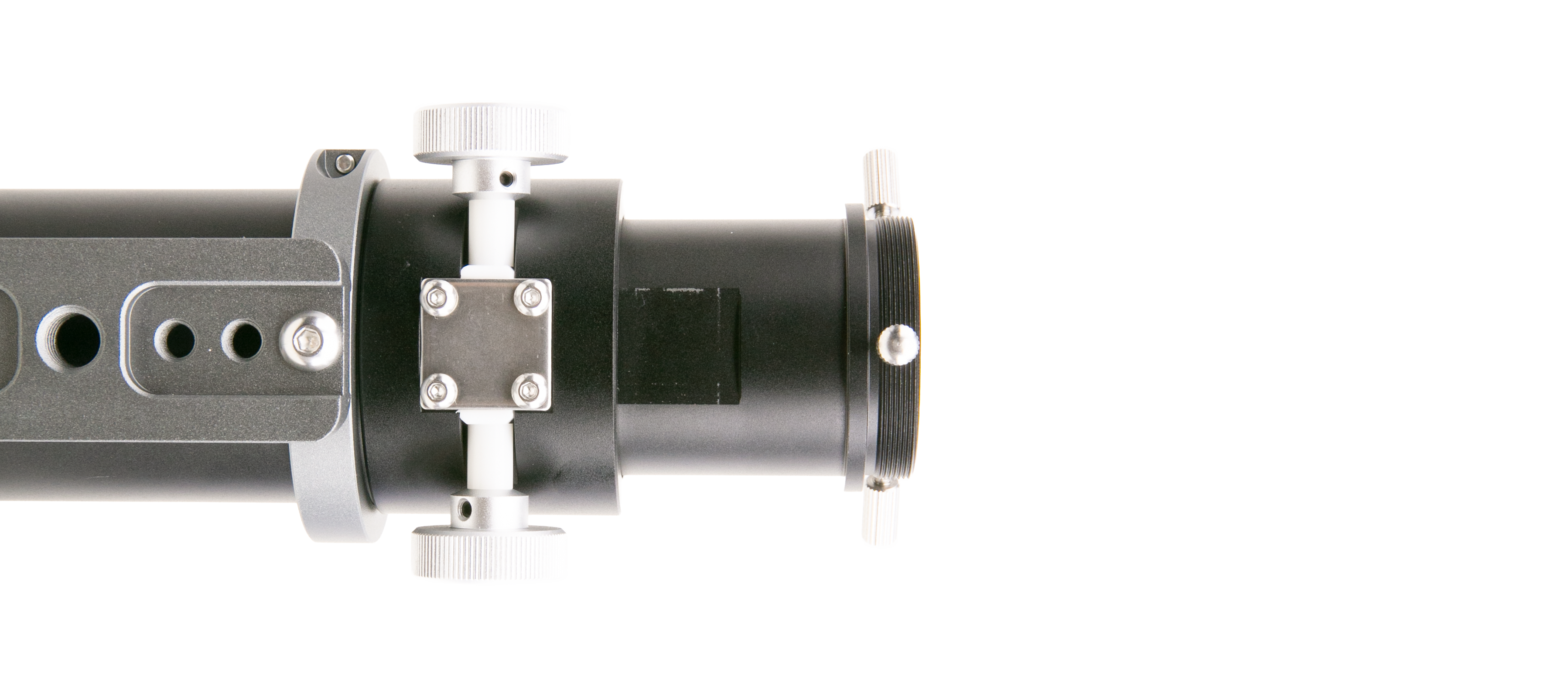

  • 无齿调焦座(AC版本):搭配FSB-125C无齿调焦座,采用精密轴承导向,经典Crayford式结构,调焦顺滑且光轴稳定,适合轻载手动调焦的摄影场景。
    无齿调焦座AC版本

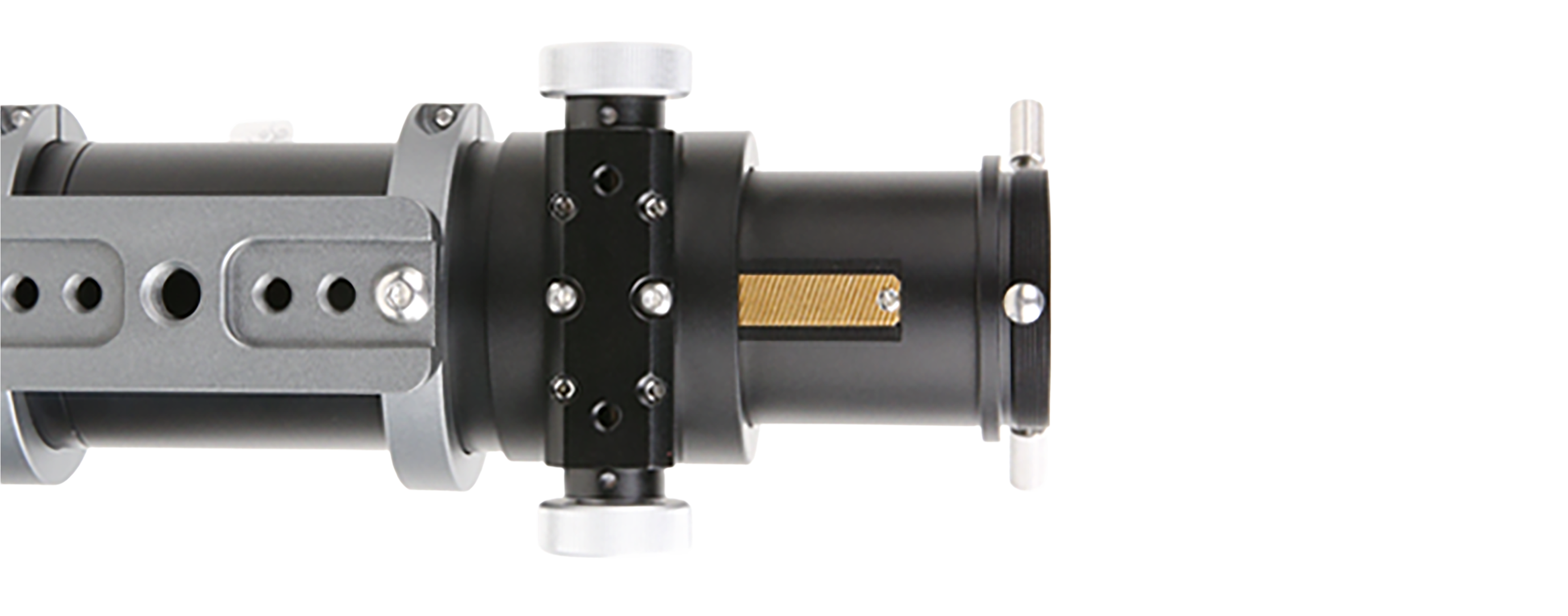

  • 有齿调焦座(AR版本):搭配FSB-125R齿轮调焦座,采用精密轴承导向,由齿轮齿条配合传动,调焦精度更高,且可搭配图谱天文AAF电调焦组合使用,适合使用自动对焦或需要一定载重的用户。

    有齿调焦座AR版本

广泛兼容 玩法丰富
无缝接入多系统

全系导星镜的镜片均施以多层宽带增透镀膜,减少镜片表面反射,进一步提高透过率;镜头内壁车制消光螺纹,配合其他消光工艺,降低杂散光干扰,极大提升图像对比度。

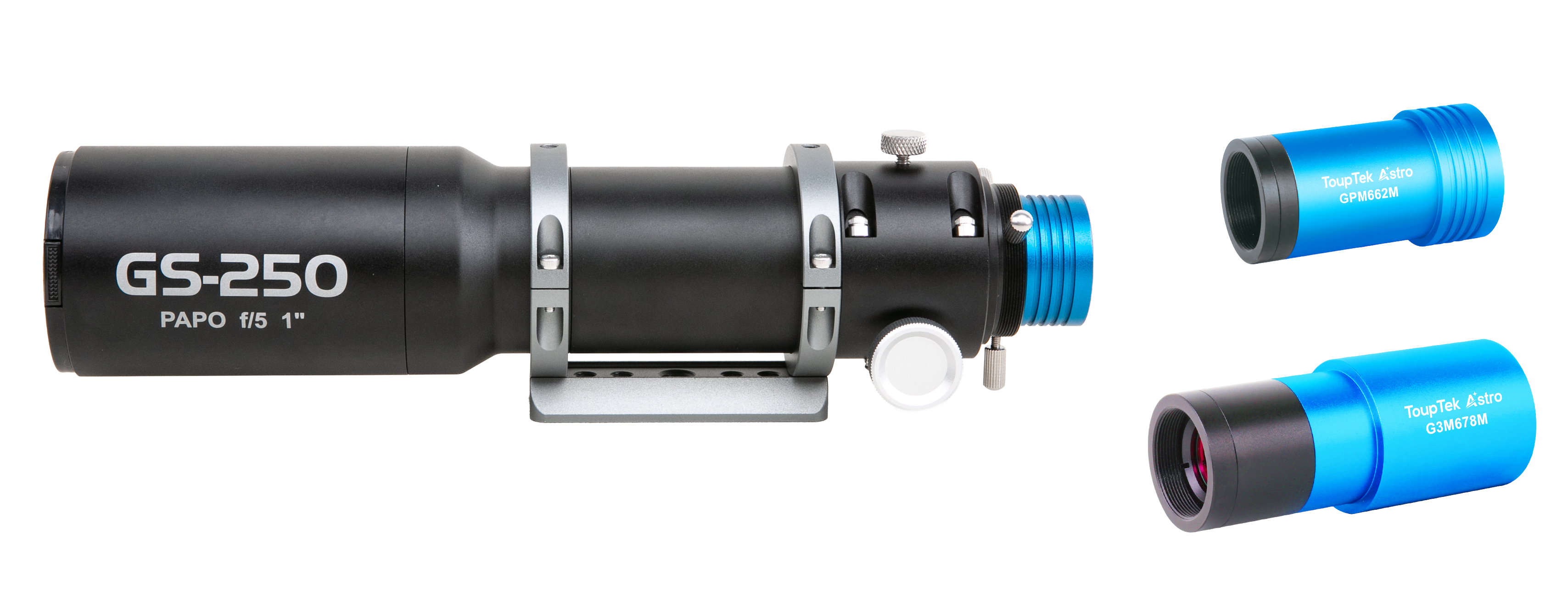

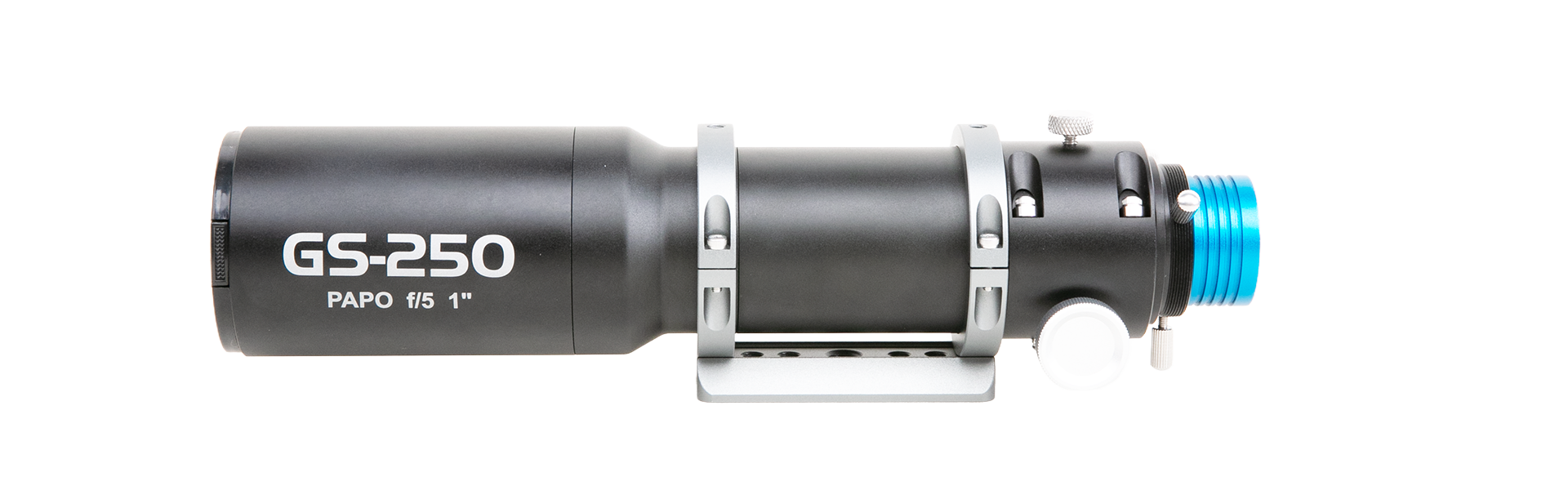

  • 1.GS系列导星镜支持1英寸及以下尺寸导星及行星相机高质量成像。

    兼容导星相机连接

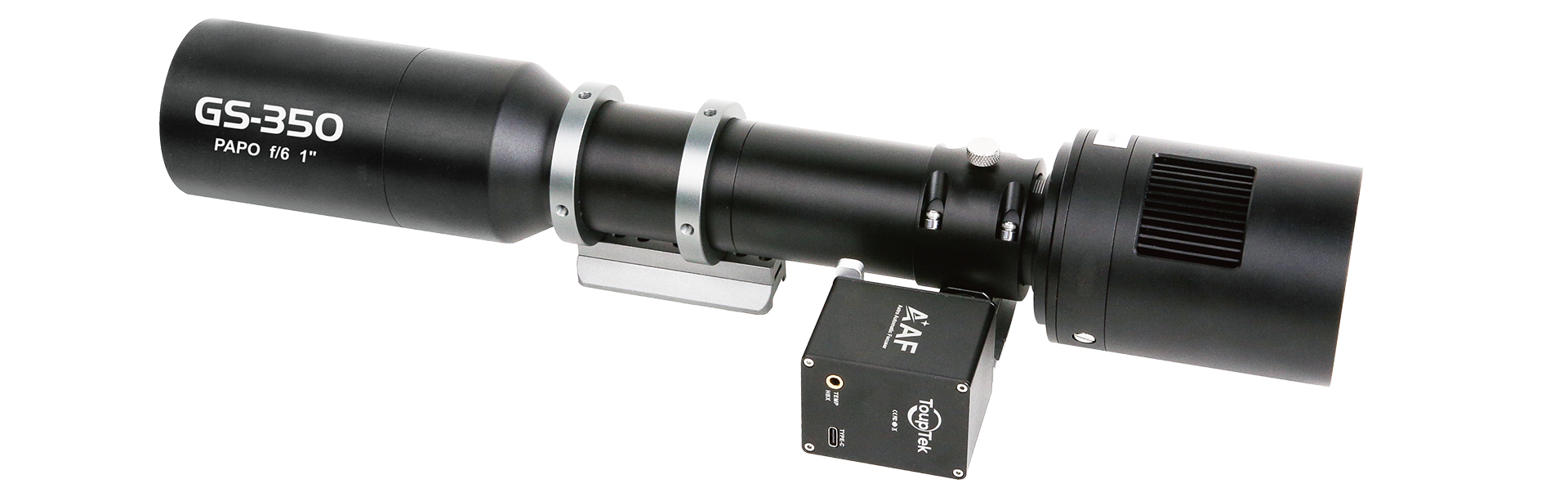

  • 2.调焦座末端内径1.25英寸,外设M42×0.75螺纹,可直接连接主流制冷相机。

    *相机靶面推荐使用1英寸及以下尺寸。
    兼容制冷相机连接

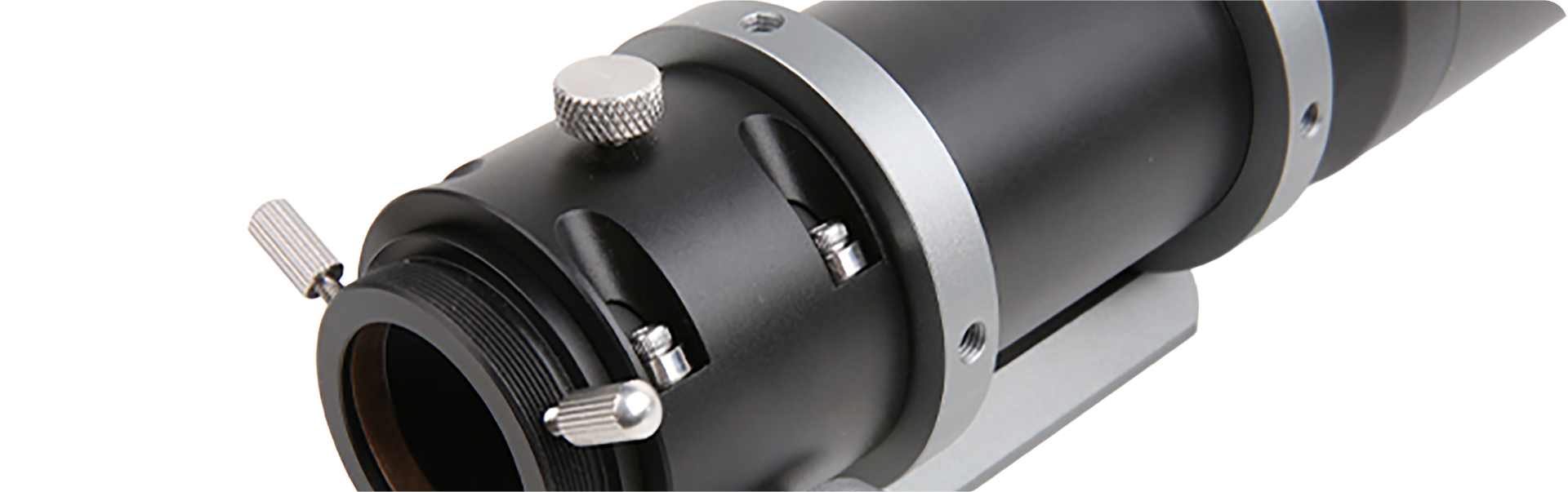

  • 3.抱箍顶部与侧面设多个M5螺纹孔,便于扩展其他天文设备。

    扩展接口展示

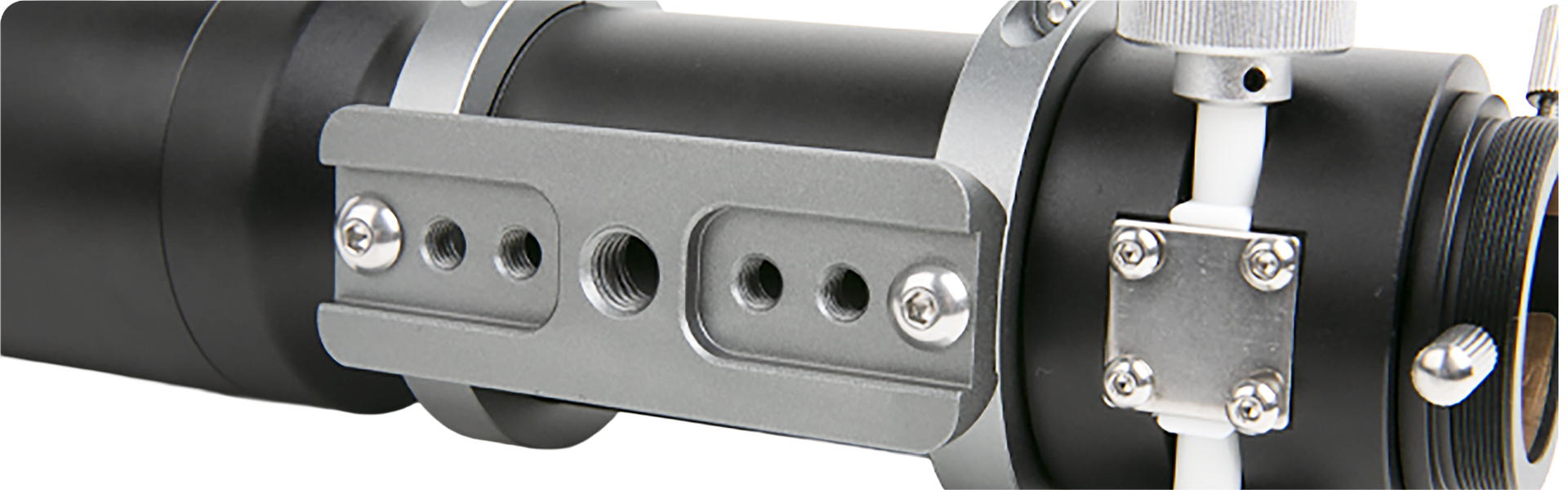

  • 4.鸠尾板底部配备多个M6螺纹孔与一个3/8-16英制螺纹孔,支持快速安装至三脚架或赤道仪。

    鸠尾板安装接口

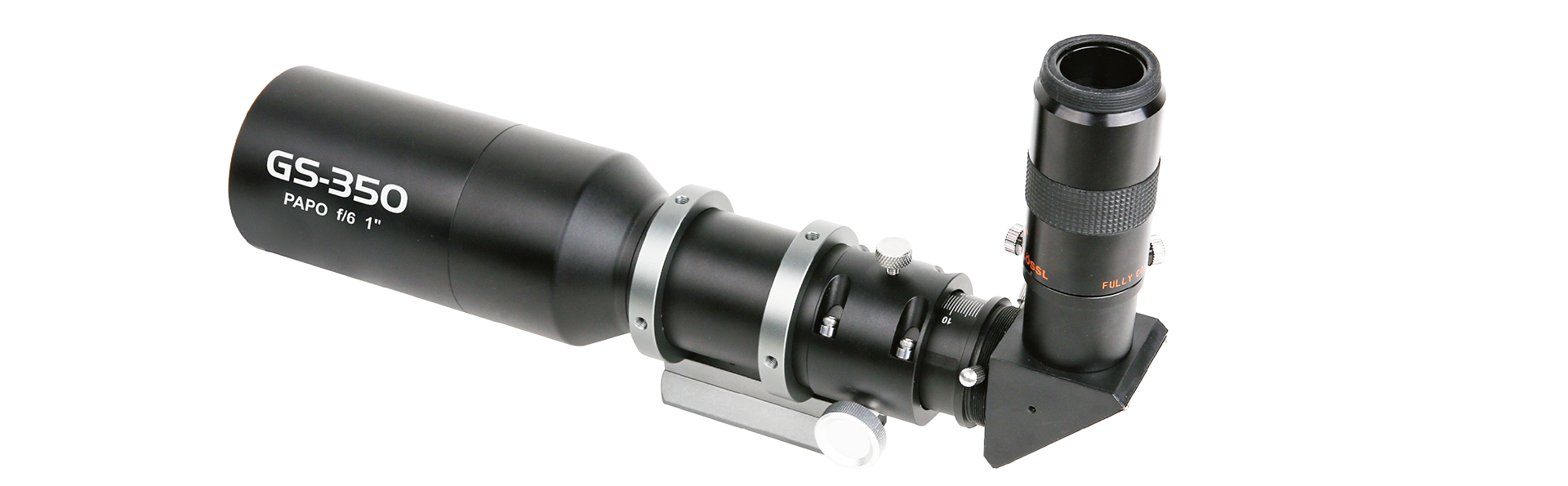

  • 5.通用M48延长筒组合镜体,配合目镜或天顶镜使用时可自行拆换短筒。

    M48延长筒组合

全新升级

新款GS系列较旧款FS系列导星镜,从光学设计到性能进行了全面升级。

型号 FS-250AC,AR GS-250AC,AR
GS-350AC,AR
光学设计 两片式双胶合 三片式自平场复消色差
(PAPO)光学结构
口径 45mm 50mm(250)
58mm(350)
焦比 f/5.6 f/5 (250)
f/6 (350)
接口尺寸 1.25英寸/M42x0.75 1.25英寸/M42x0.75
调焦座类型 AC:无齿调焦座
(搭配FSB-125C)
AR:齿轮调焦座
(搭配FSB-125R)
AC:无齿调焦座
(搭配FSB-125C)
AR:齿轮调焦座
(搭配FSB-125R)

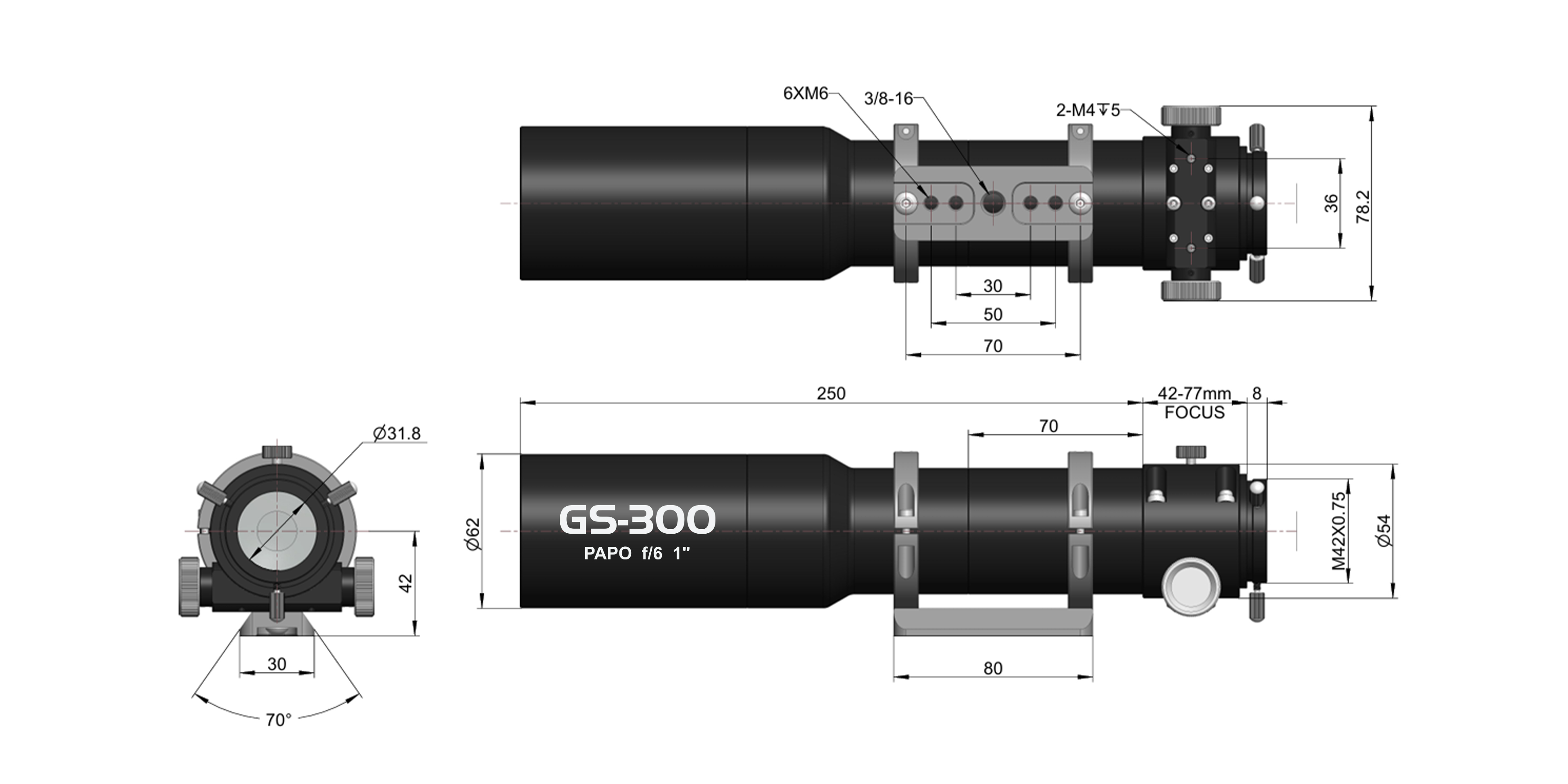

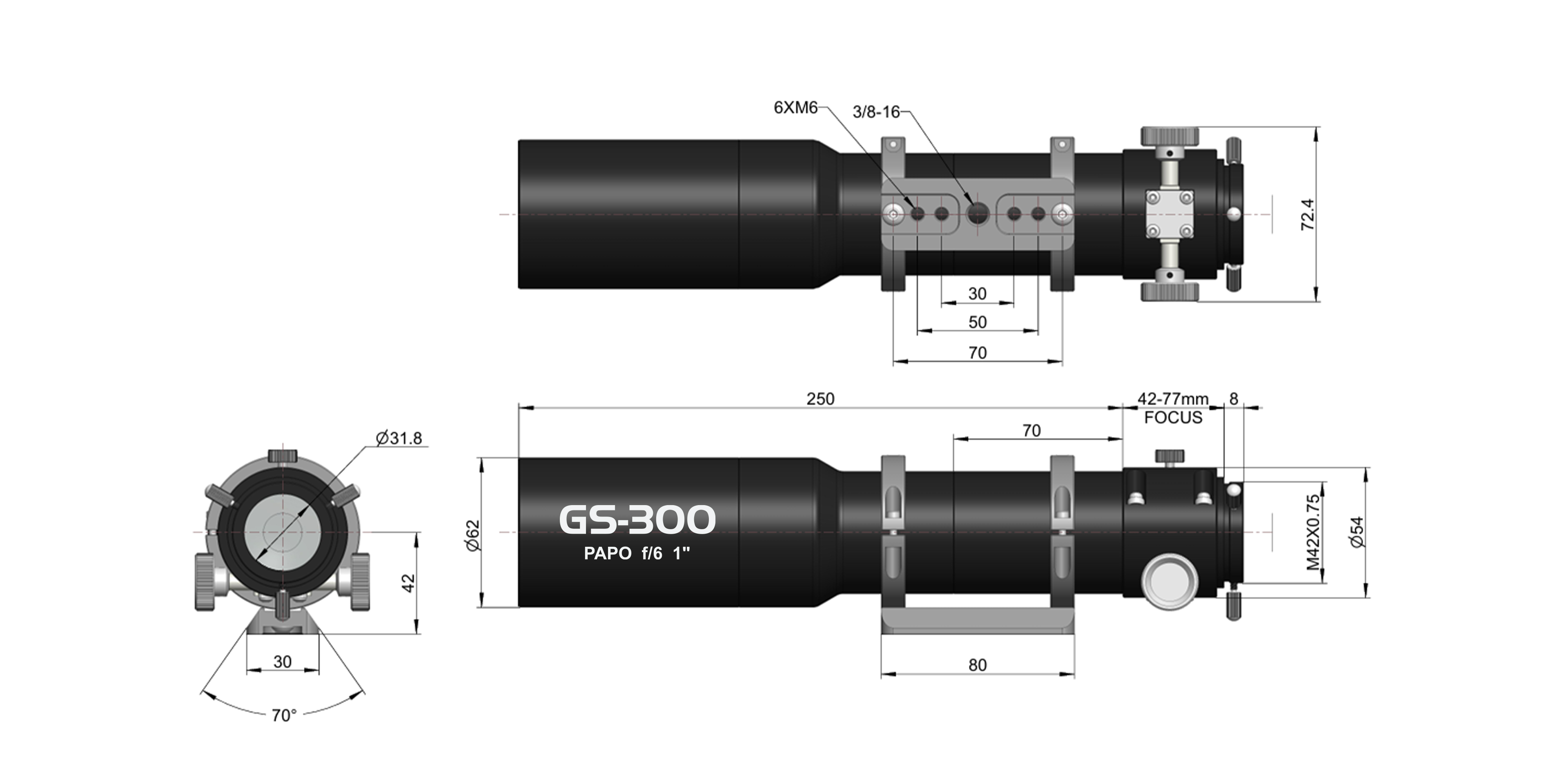

结构尺寸

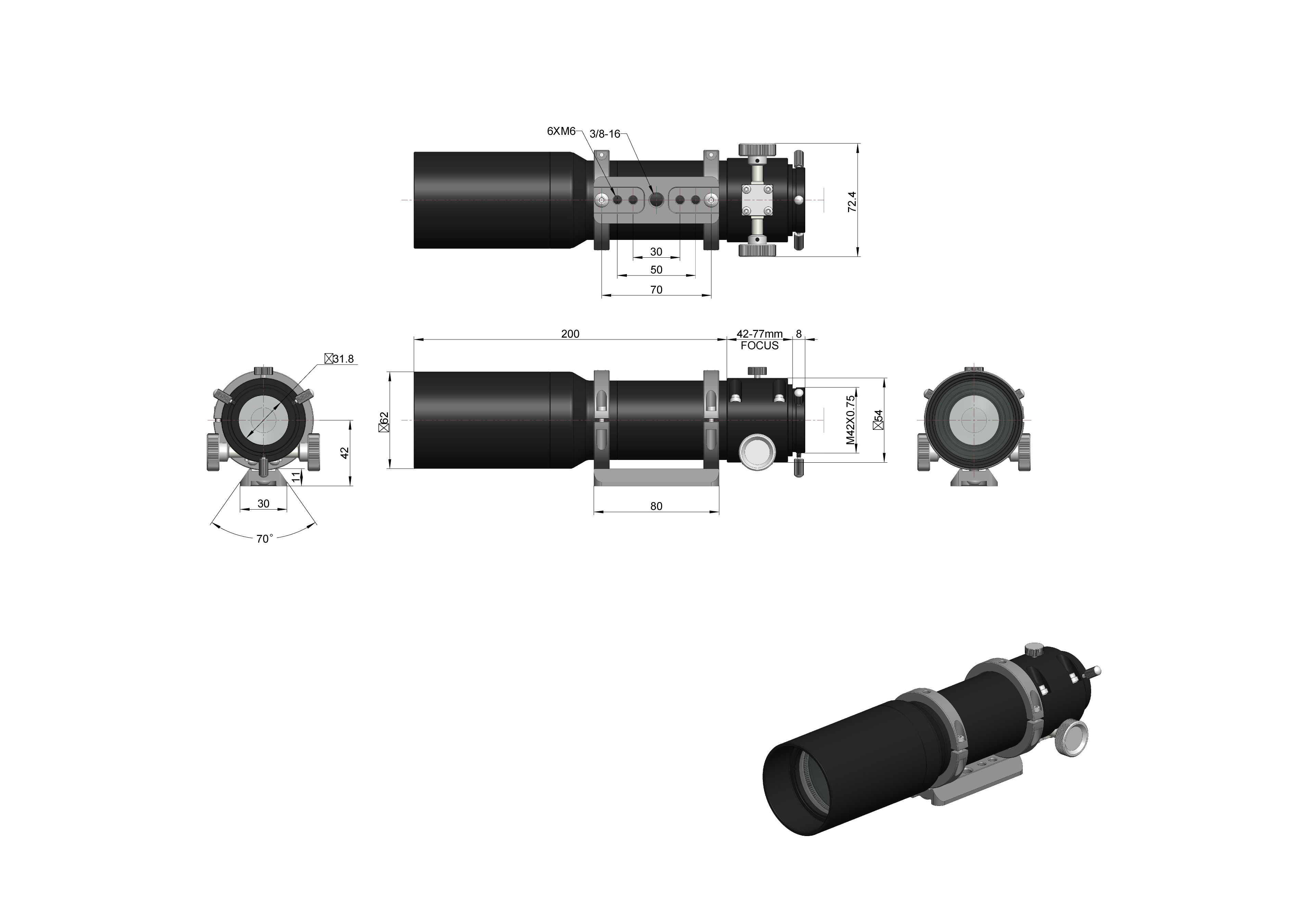

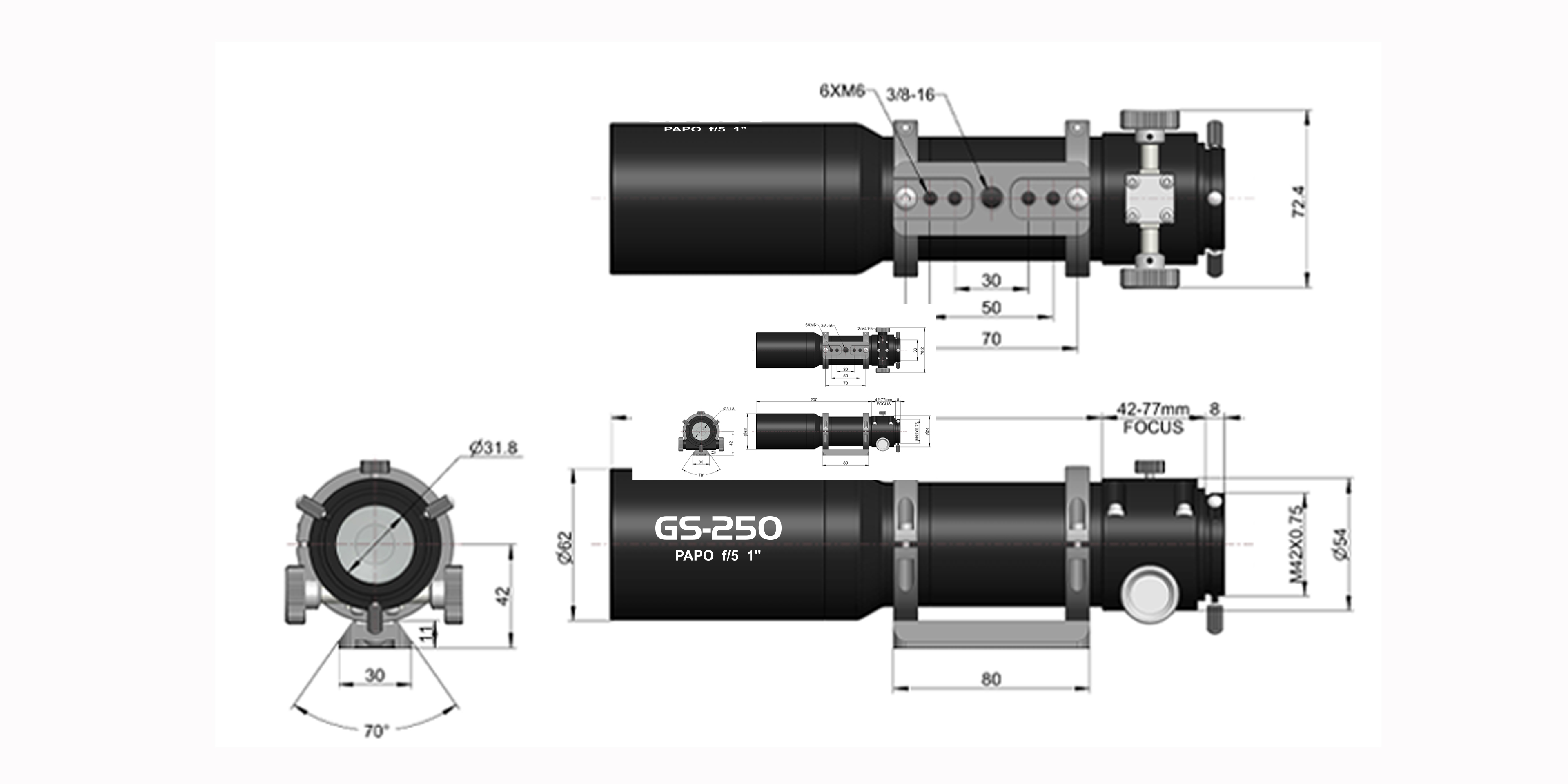

GS-250AC导星镜尺寸图
GS-250AC导星镜尺寸图

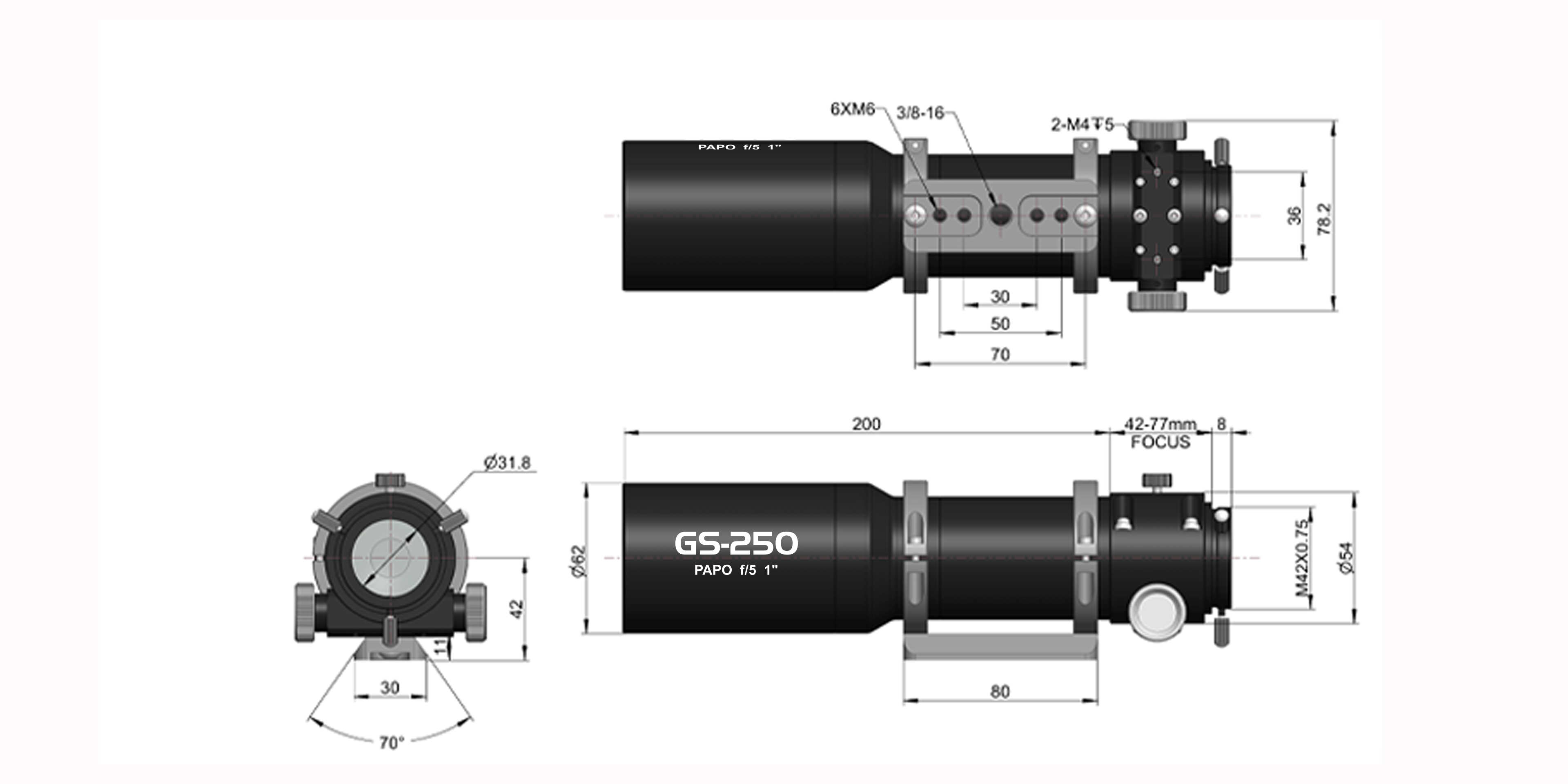

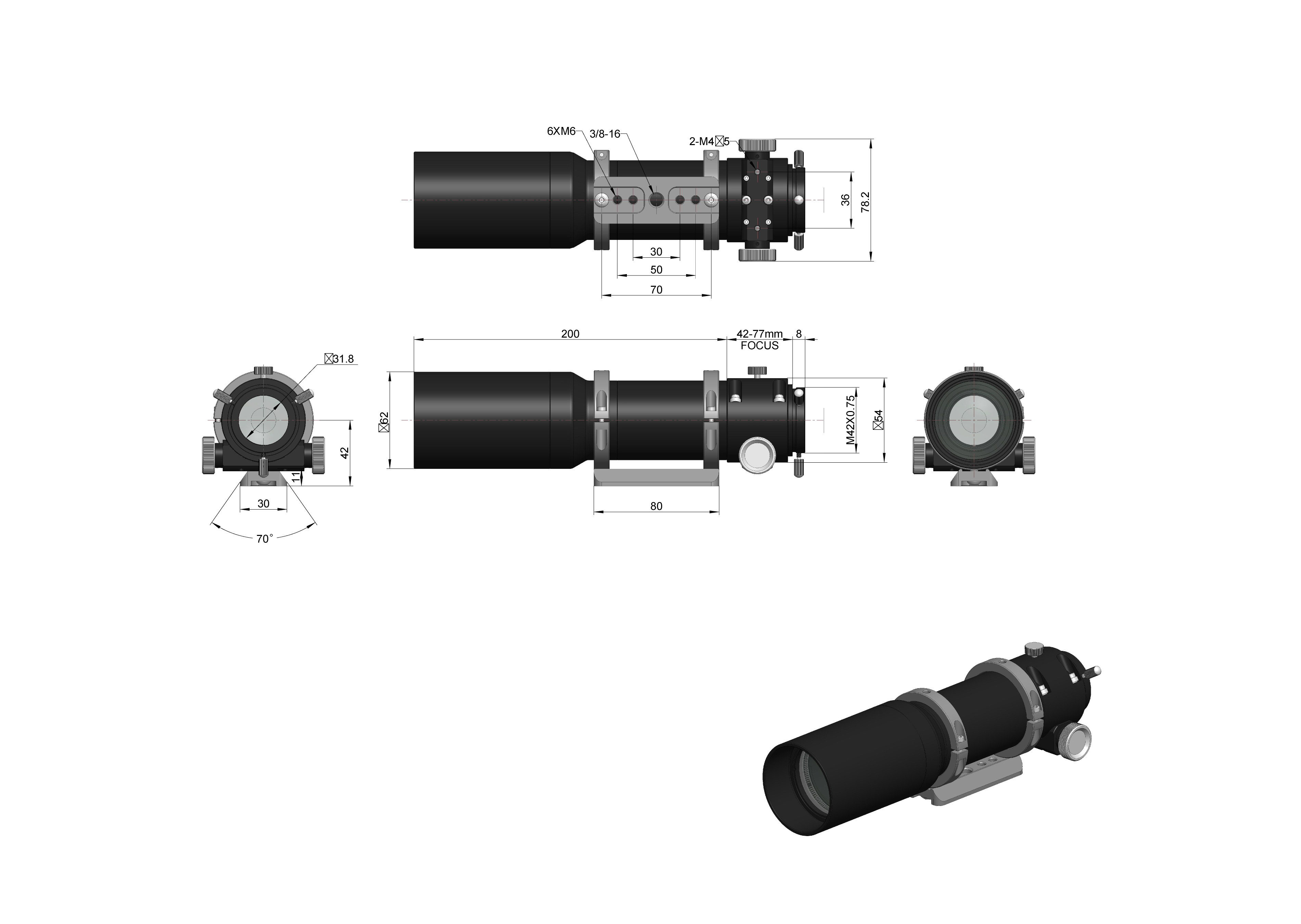

GS-250AR导星镜尺寸图
GS-250AR导星镜尺寸图

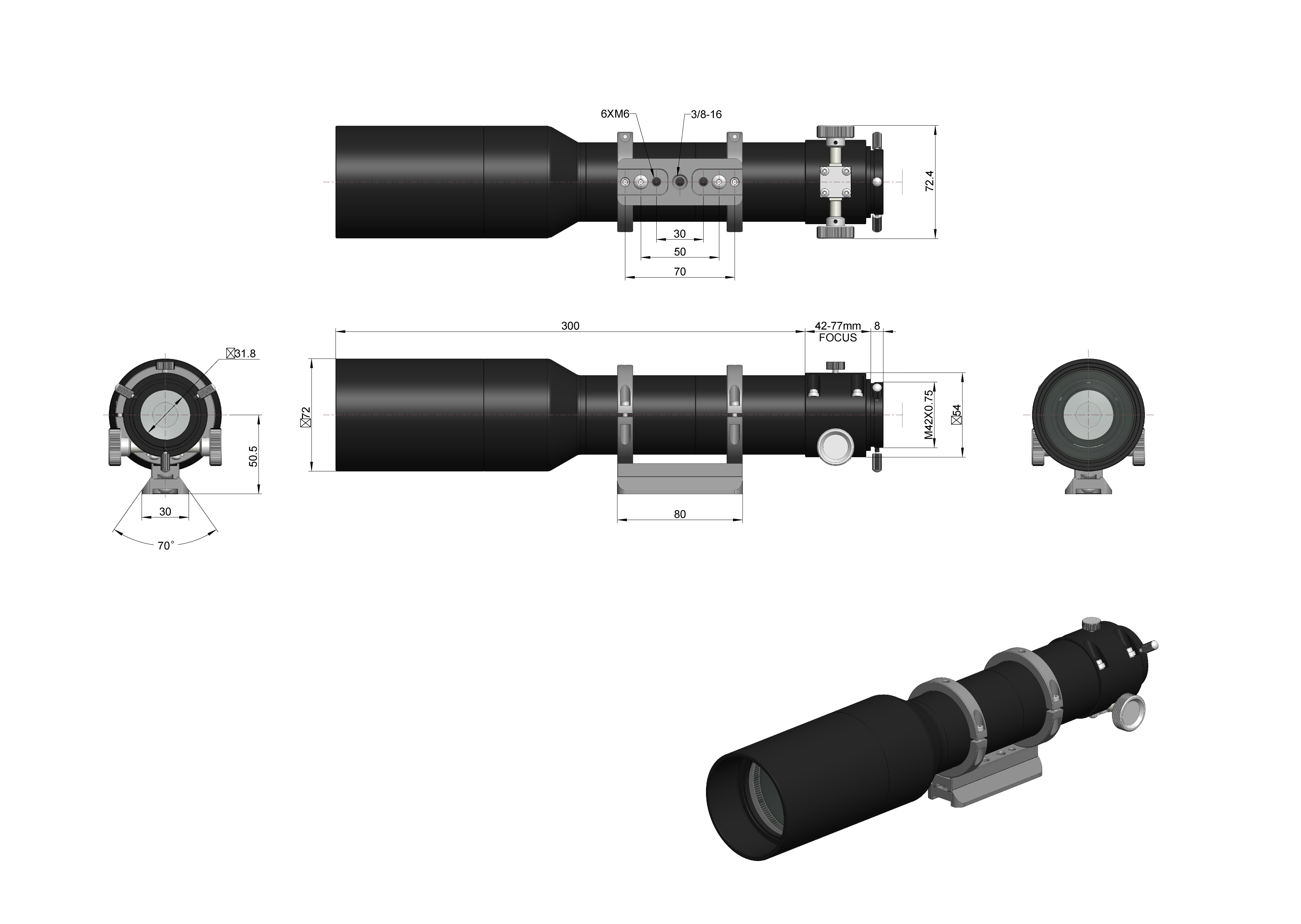

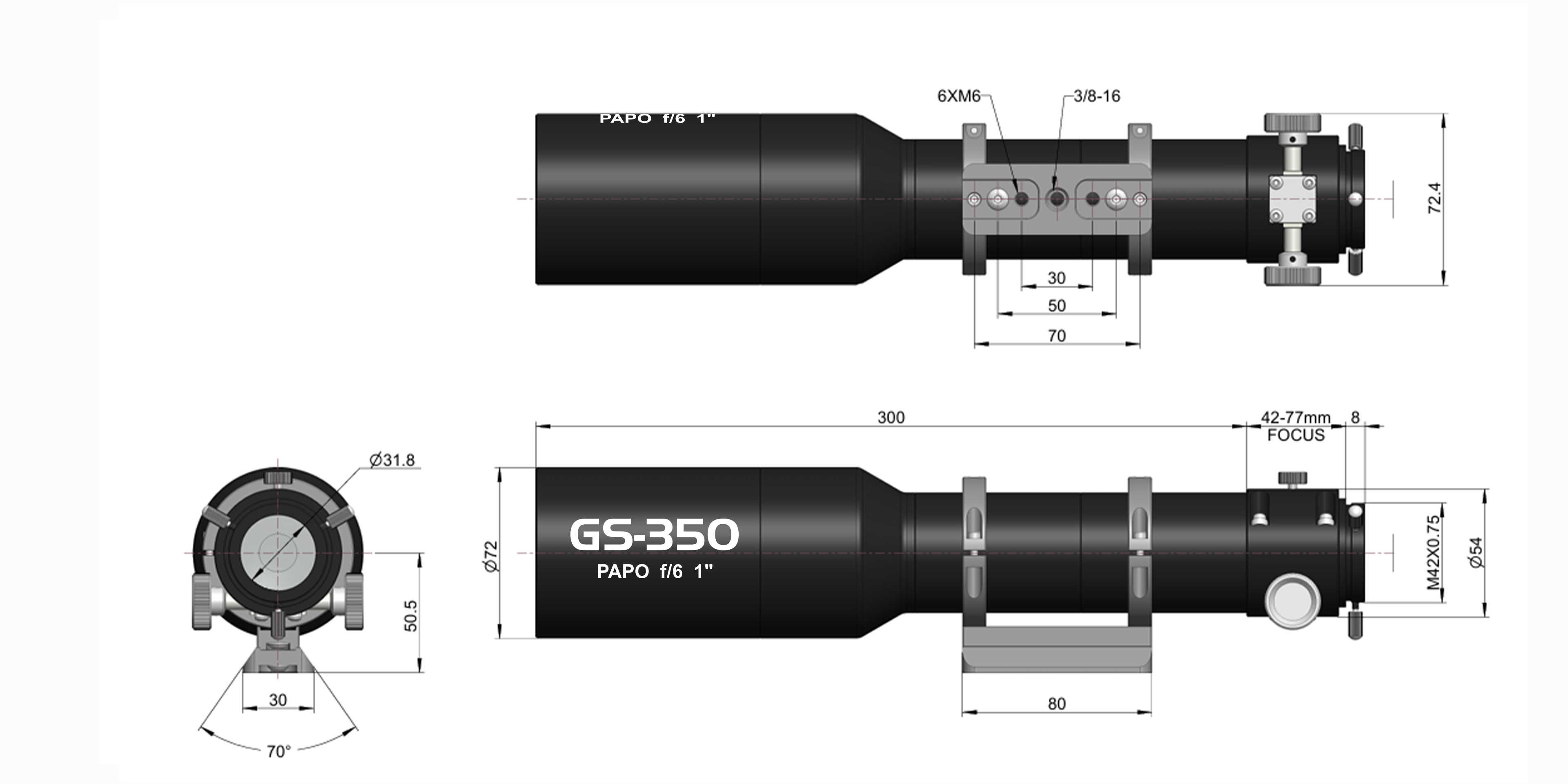

GS-350AC导星镜尺寸图
GS-350AC导星镜尺寸图

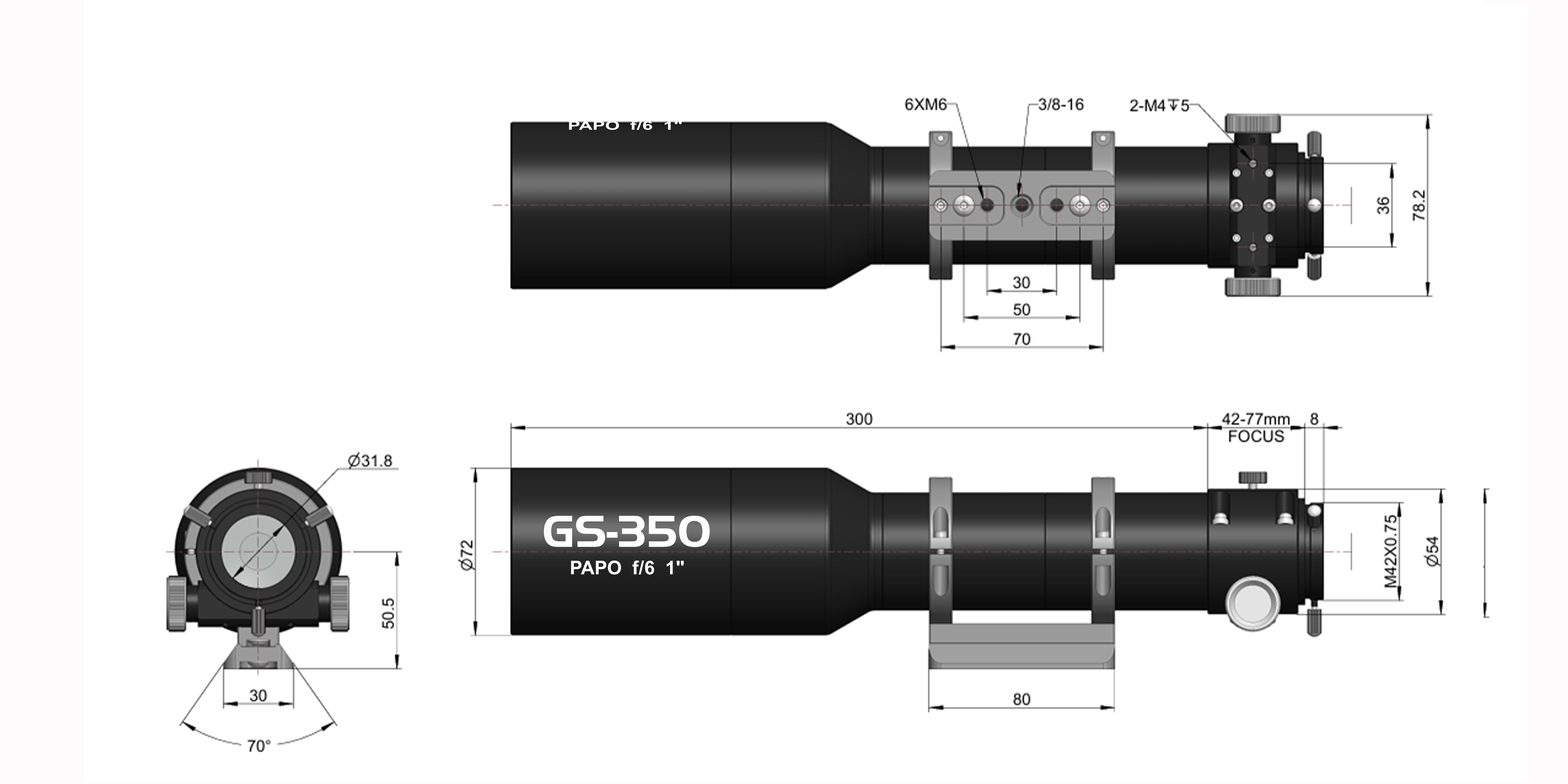

GS-350AR导星镜尺寸图
GS-350AR导星镜尺寸图

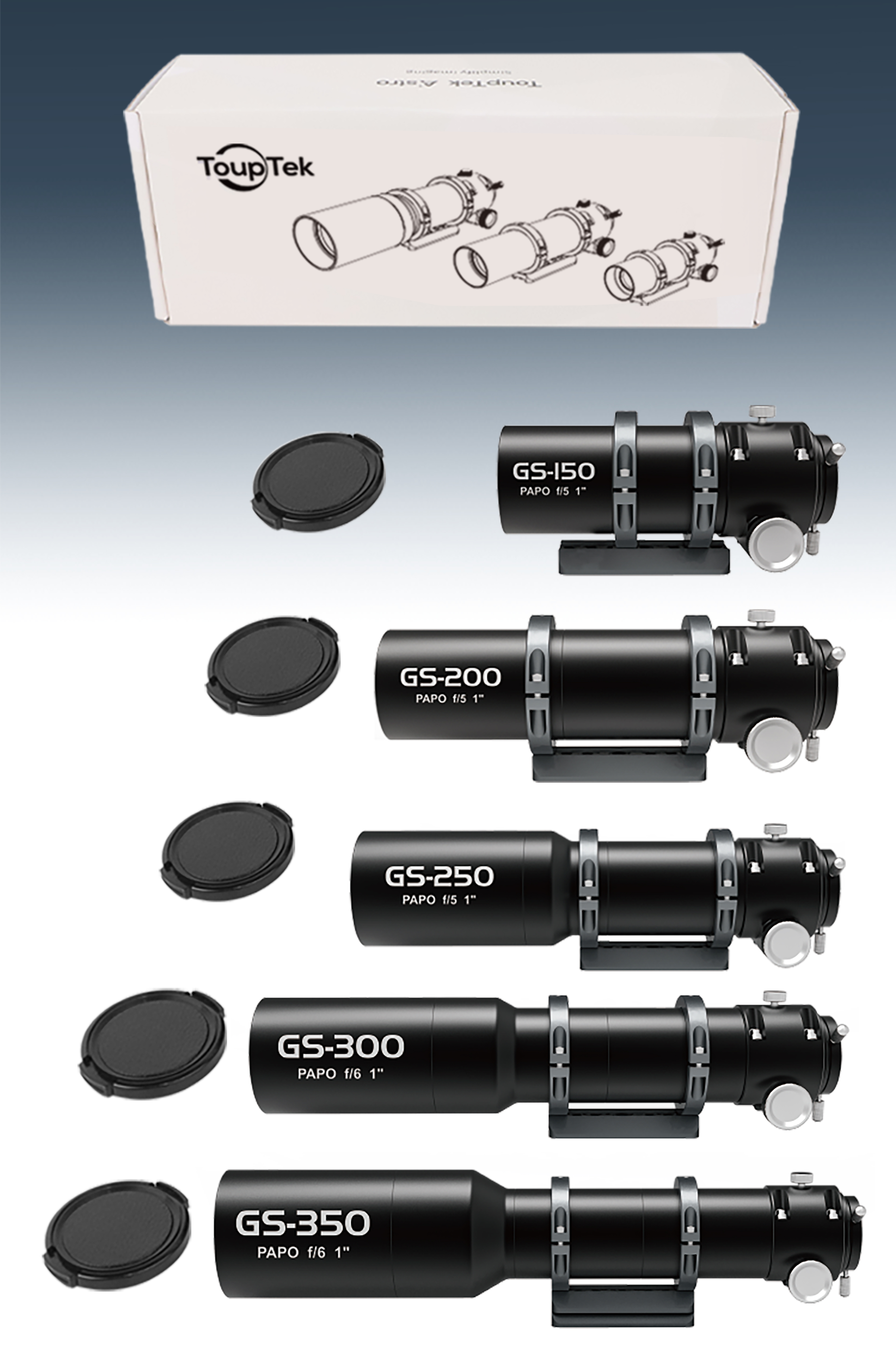

包装清单

新款GS系列较旧款FS系列导星镜,从光学设计到性能进行了全面升级。

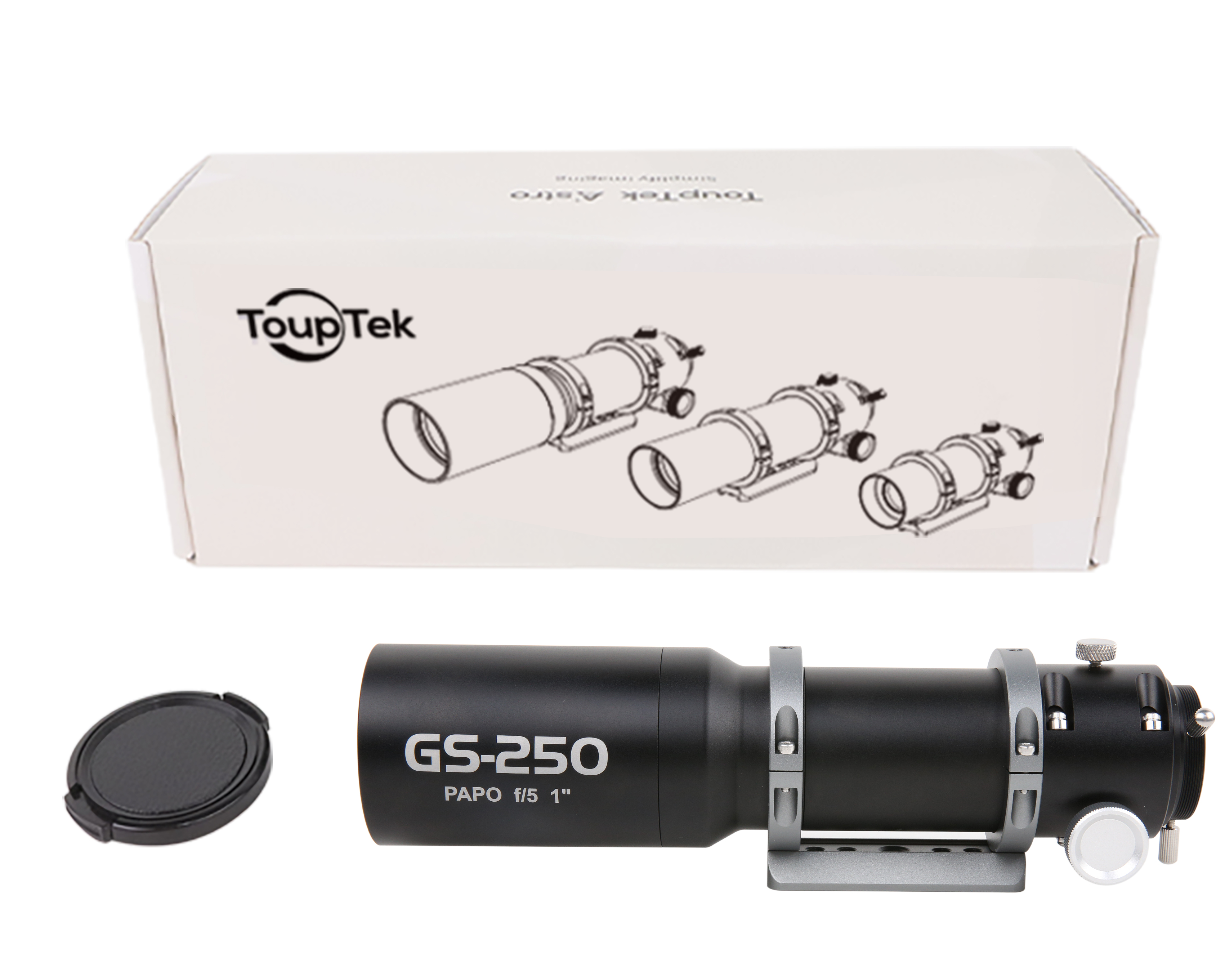

产品包装清单展示
  • 导星镜包装盒
  • GS-250AC,AR / GS-350AC,AR导星镜
    (含抱箍/鸠尾板、调焦座)
  • 导星镜防尘盖
