内嵌ST4自动导星接口
GPM462M内置标准ST4导星接口，可以直接连接到赤道仪的ST4导星端口，无需额外的转接设备。这种设计简化了导星系统的配置，减少了线缆连接，提高了系统的可靠性。配合主流导星软件如PHD2、MetaGuide等，实现精准的自动导星控制。
GPM462M 黑白导星相机
搭载索尼 IMX462 黑白背照式 CMOS传感器的专业导星相机，具备超宽光谱响应能力和极低读取噪声，为精确导星和深空成像提供卓越性能。
功能描述
GPM462M相机具有高效的红外波段光捕捉能力，其在500nm处具有非常高的QE值。得益于黑白传感器的特性，其G灵敏度高达10819mv（1/30s），是彩色版本的4.5倍。配备HCG/LCG双增益模式切换，最低读取噪声可达0.76e⁻，使得GPM462M在自动导星、日面摄影和月面摄影中都有着卓越的性能表现。
GPM462M的特点如下：
- IMX462 黑白 CMOS 传感器
- 分辨率：210万像素（1920×1080）
- 2.9微米方形像素
- 1/2.8 英寸画幅
- 12 位ADC
- 内置帧缓存
- HCG/LCG双增益模式
- G 灵敏度：10819 mv，1/30s
- 噪声：0.76 至 2.61e⁻
- 8bit位宽时能达到17.8FPS
- 最大信噪比：41 dB
- 动态范围：73.1 dB
- 内嵌ST4自动导星接口
- 光谱响应：380-1100nm
核心特性
0.76 e⁻
超低读取噪声
HCG模式下的极致性能
10819 mv
超高灵敏度
4.5倍于彩色版本
380-1100nm
宽光谱响应
覆盖可见光至近红外
73.1 dB
动态范围
捕捉更多明暗细节
HCG/LCG
双增益模式
灵活适应不同场景
ST4
导星接口
直连赤道仪，精准导星
技术优势
黑白传感器的独特优势
GPM462M采用黑白IMX462传感器，相比彩色版本具有显著的性能提升。没有拜耳滤镜的限制，每个像素都能接收全部光谱的光线，灵敏度提升4.5倍，达到10819mv。同时具备更宽的光谱响应范围（380-1100nm），在近红外波段表现尤为出色，非常适合使用Ha、SII、OIII等窄带滤镜进行深空成像导星。

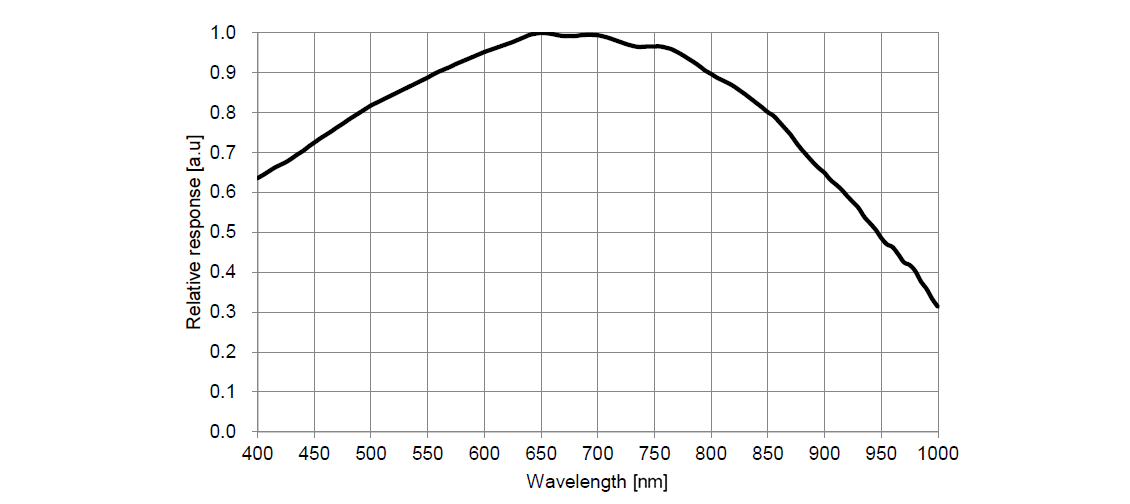

索尼IMX462黑白传感器光谱响应曲线
GPM462M的传感器G灵敏度为10819mv，1/30s，是彩色版本（2376mv）的4.5倍。其光谱响应范围达380-1100nm（带AR增透保护玻璃），在整个可见光和近红外波段都具有优异的量子效率。特别是在800-1000nm的近红外波段，仍保持较高的响应能力，这使得GPM462M在特殊滤镜应用中表现出色。
HCG/LCG双增益模式
GPM462M支持HCG（高转换增益）和LCG（低转换增益）两种模式切换，为不同的导星场景提供最优化的性能表现：
HCG高转换增益模式
- 超低读取噪声：最低可达0.76e⁻
- 适用场景：暗弱导星、窄带滤镜导星
- 满井容量：4.8ke⁻
- 优势：在极低光照条件下提供最佳信噪比
LCG低转换增益模式
- 更大满井容量：12.7ke⁻
- 适用场景：明亮导星、宽带滤镜导星
- 读取噪声：2.61e⁻
- 优势：更宽的动态范围，避免过曝
智能帧缓存技术
什么是帧缓存？
帧缓存是相机内置的高速存储器，用于临时存储采集到的图像数据。它就像一个智能的"缓冲区"，在传感器和计算机之间起到桥梁作用。
帧缓存的优势：
- 稳定数据传输： 当USB传输出现短暂延迟或波动时，帧缓存可以临时存储图像数据，避免丢帧或数据损失，确保导星的连续性和稳定性。
- 减少辉光现象： 帧缓存有效减少了由于图像数据暂时缓冲而引起的amp-glow（放大器辉光）现象，保证图像的纯净度。
- 多相机协同工作： 在使用多台相机同时工作的情况下（如主镜成像+导星），帧缓存确保每台相机都能达到最大帧率，互不干扰。
- 提升系统兼容性： 即使在配置较低的计算机或USB2.0接口下，帧缓存也能维持稳定的数据流，提升整体系统的兼容性。
12位 ADC 和智能ROI
GPM462M采用原生12位ADC，提供4096级灰度层次，相比8位的256级灰度，能够捕捉更丰富的图像细节。相机支持硬件ROI（感兴趣区域）功能，ROI尺寸越小，帧率越高，这在导星应用中特别有用，可以只选择包含导星的小区域进行高速采集。
不同分辨率/位宽/数据传输接口时的速率
| 分辨率 | 位深模式 | |
|---|---|---|
| 12-bit ADC | 8-bit ADC | |
| 1920 × 1080 | 8.9 | 17.8 |
单位：帧/秒 (FPS) - USB2.0接口
灵活的像素合并
GPM462M支持从 1×1 到 8×8 的数字像素合并（堆叠或平均方法）。像素合并技术可以提高信噪比，在暗弱导星条件下特别有用，通过合并相邻像素来增强导星信号，同时降低读取噪声的影响。对于黑白传感器，像素合并不会损失色彩信息，使其在这方面比彩色传感器更具优势。
广泛的软件兼容性
GPM462M支持Native、ASCOM、WDM等多种驱动接口，兼容PHD Guiding、N.I.N.A、INDI、MaxIm DL、Nebulosity、MetaGuide等主流天文软件。提供Windows、Linux、macOS等多平台SDK支持，包括Native C/C++、C#/VB.NET、Python、Java等开发接口。
便捷的供电系统
相机通过USB 2.0 Type-C接口获取供电，无需外接电源。一旦使用USB数据线与主控系统建立连接，该相机即准备好进行工作。这种设计特别适合野外观测，减少了电源线缆的复杂性。
性能分析
GPM462M提供HCG和LCG两种增益模式，可根据不同的导星需求灵活切换，在各种条件下都能提供优异的性能表现。

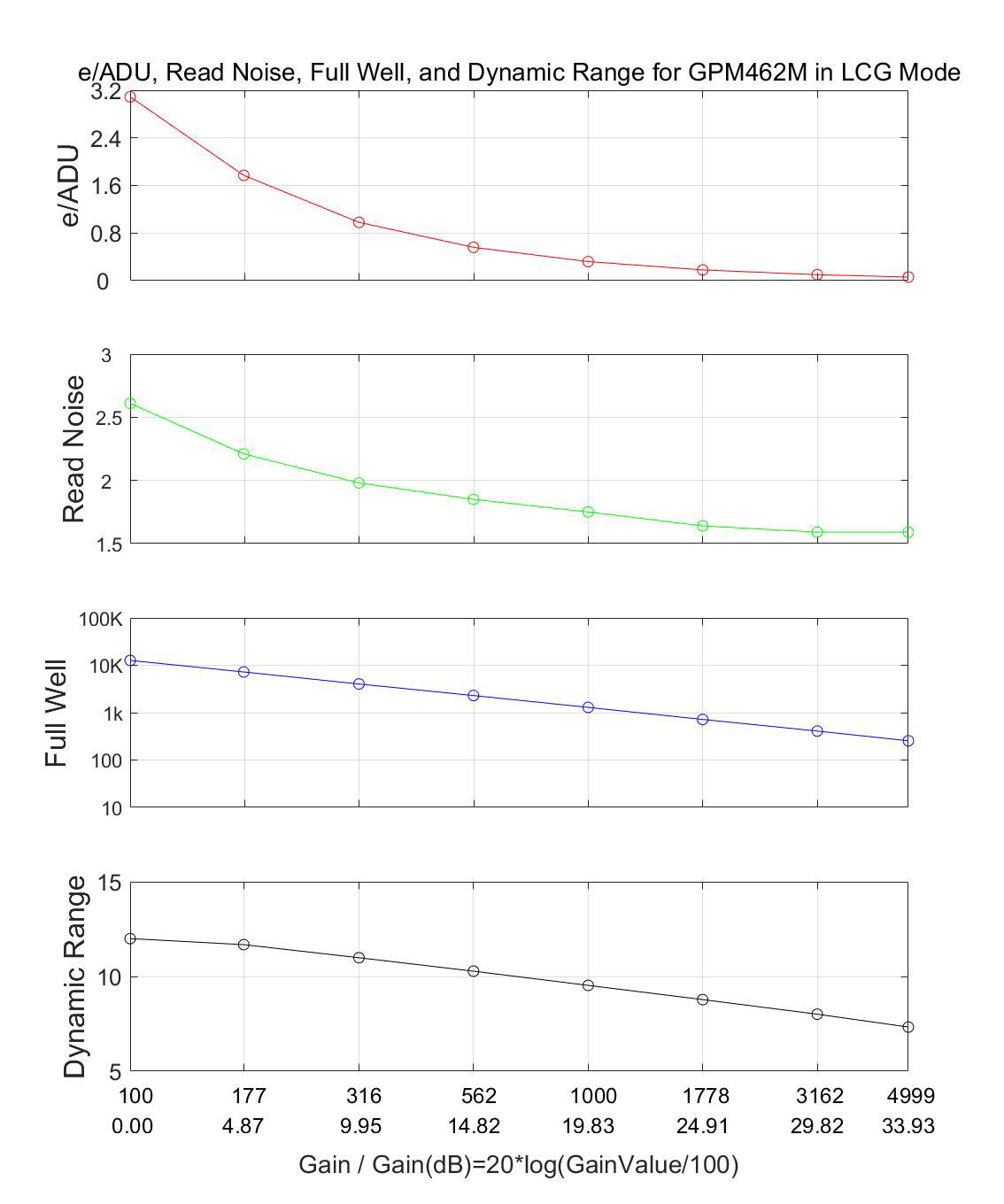

LCG低转换增益模式性能
相机设置：全分辨率，RAW 12位模式，LCG模式
LCG模式提供更大的满井容量（12.7ke⁻），适合拍摄较亮的导星或进行太阳、月球成像。 该模式在保持良好信噪比的同时，提供了更宽的动态范围（73.1dB）， 能够避免在明亮目标上过曝，特别适合日面、月面摄影等应用。
LCG模式关键性能数据
| 增益值 | 100 | 316 | 1000 | 3162 | 4999 |
|---|---|---|---|---|---|
| 对数增益 (dB) | 0.00 | 9.95 | 19.83 | 29.82 | 33.93 |
| e-/ADU | 3.09 | 0.98 | 0.32 | 0.10 | 0.06 |
| 读出噪声 (e⁻) | 2.61 | 1.98 | 1.75 | 1.59 | 1.59 |
| 满井电荷 (ke⁻) | 12.7 | 4.0 | 1.3 | 0.4 | 0.3 |
| 动态范围 (stop) | 12 | 10.99 | 9.53 | 8.01 | 7.33 |

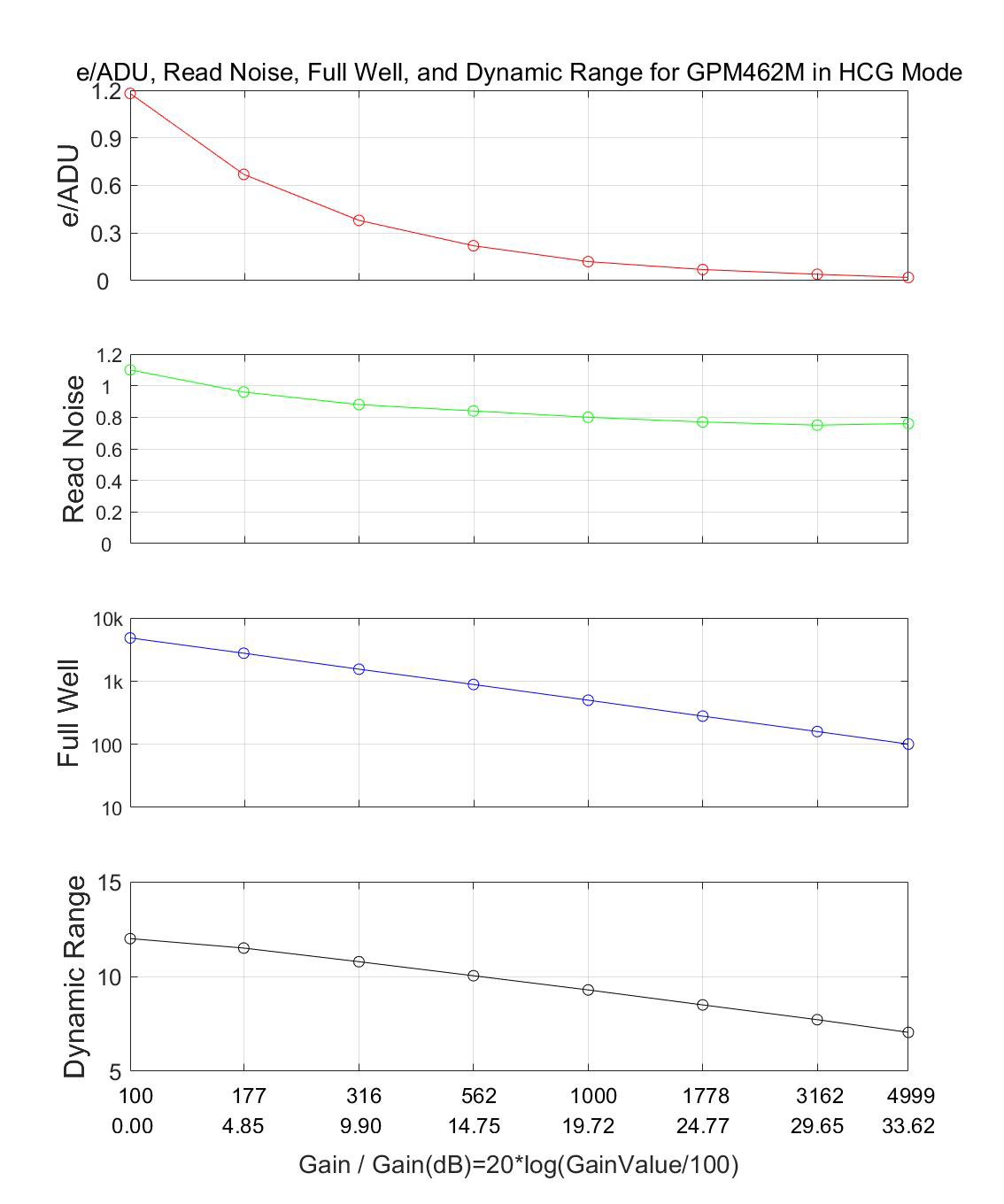

HCG高转换增益模式性能
相机设置：全分辨率，RAW 12位模式，HCG模式
HCG模式专为弱光导星优化，提供极低的读取噪声（最低0.76e⁻）， 这是GPM462M最突出的特性之一。在高增益设置下，读取噪声保持在0.76e⁻， 非常适合捕捉极其暗弱的导星，特别是在使用窄带滤镜进行深空成像时表现卓越。
HCG模式关键性能数据
| 增益值 | 100 | 316 | 1000 | 3162 | 4999 |
|---|---|---|---|---|---|
| 对数增益 (dB) | 0 | 9.9 | 19.72 | 29.65 | 33.62 |
| e-/ADU | 1.18 | 0.38 | 0.12 | 0.04 | 0.02 |
| 读出噪声 (e⁻) | 1.10 | 0.88 | 0.80 | 0.75 | 0.76 |
| 满井电荷 (ke⁻) | 4.8 | 1.5 | 0.5 | 0.2 | 0.1 |
| 动态范围 (stop) | 12 | 10.78 | 9.29 | 7.72 | 7.05 |
技术规格
核心性能参数
| 最大帧率 (USB 2.0) |
12位：8.9 FPS @ 1920×1080 8位：17.8 FPS @ 1920×1080 |
|---|---|
| 读取噪声 | HCG: 0.76-1.10e⁻ | LCG: 1.59-2.61e⁻ |
| 满井电荷 | HCG: 4.8ke⁻ | LCG: 12.7ke⁻ |
| 量子效率峰值 | >89% |
| 动态范围 | 73.1 dB |
| 信噪比 | 41 dB |
| G灵敏度 | 10819 mv，1/30s |
| 曝光时间范围 | 0.1毫秒 - 1000秒 |
| 增益范围 | 1× - 500× |
基础技术规格
| 传感器 | 索尼 IMX462 黑白背照式 CMOS |
|---|---|
| 图像分辨率 | 210万像素 (1920×1080) |
| 像素尺寸 | 2.9μm × 2.9μm |
| 传感器尺寸 | 1/2.8英寸 (对角线 6.39mm) |
| 成像区域 | 5.57mm × 3.13mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 12位 |
| 帧缓存 | 内置 |
| 增益模式 | HCG/LCG双模式切换 |
| 光谱响应范围 | 380-1100nm（带AR增透保护玻璃） |
接口与物理规格
| 数据接口 | USB 2.0 Type-C |
|---|---|
| 导星接口 | 内嵌ST4自动导星接口 |
| 相机接口 | 1.25英寸外径适配望远镜 标准C接口适配工业镜头 |
| 后截距 | 8.5mm（搭配C接口达17.5mm，搭配CS接口达12.5mm） |
| 保护窗口 | AR增透窗口 |
| 外形尺寸 | 直径 37mm × 高度 72.4mm |
| 重量 | 70克 |
| 散热方式 | 被动散热 |
| 支持系统 | Windows XP/Vista/7/8/10/11 Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |

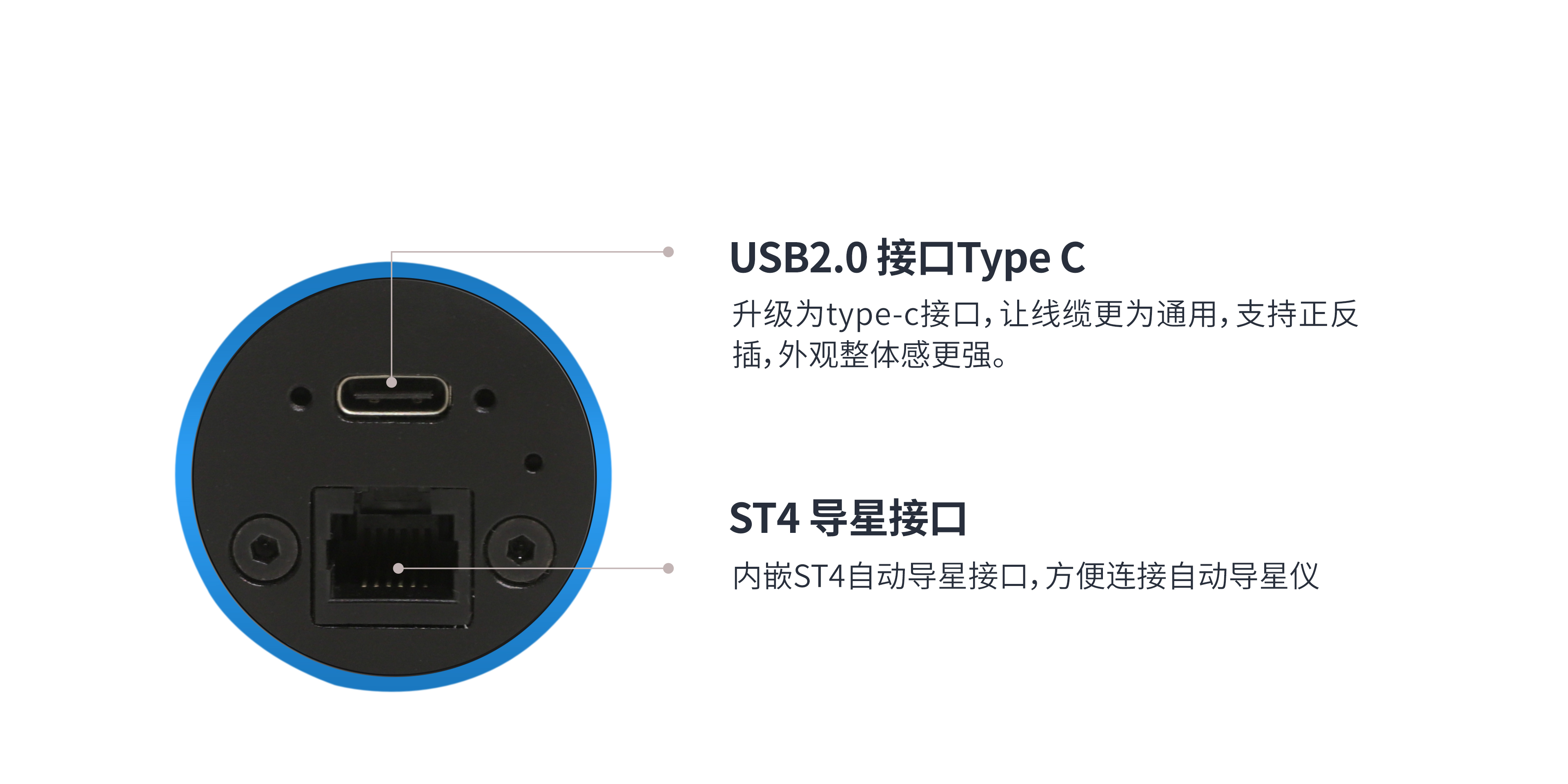

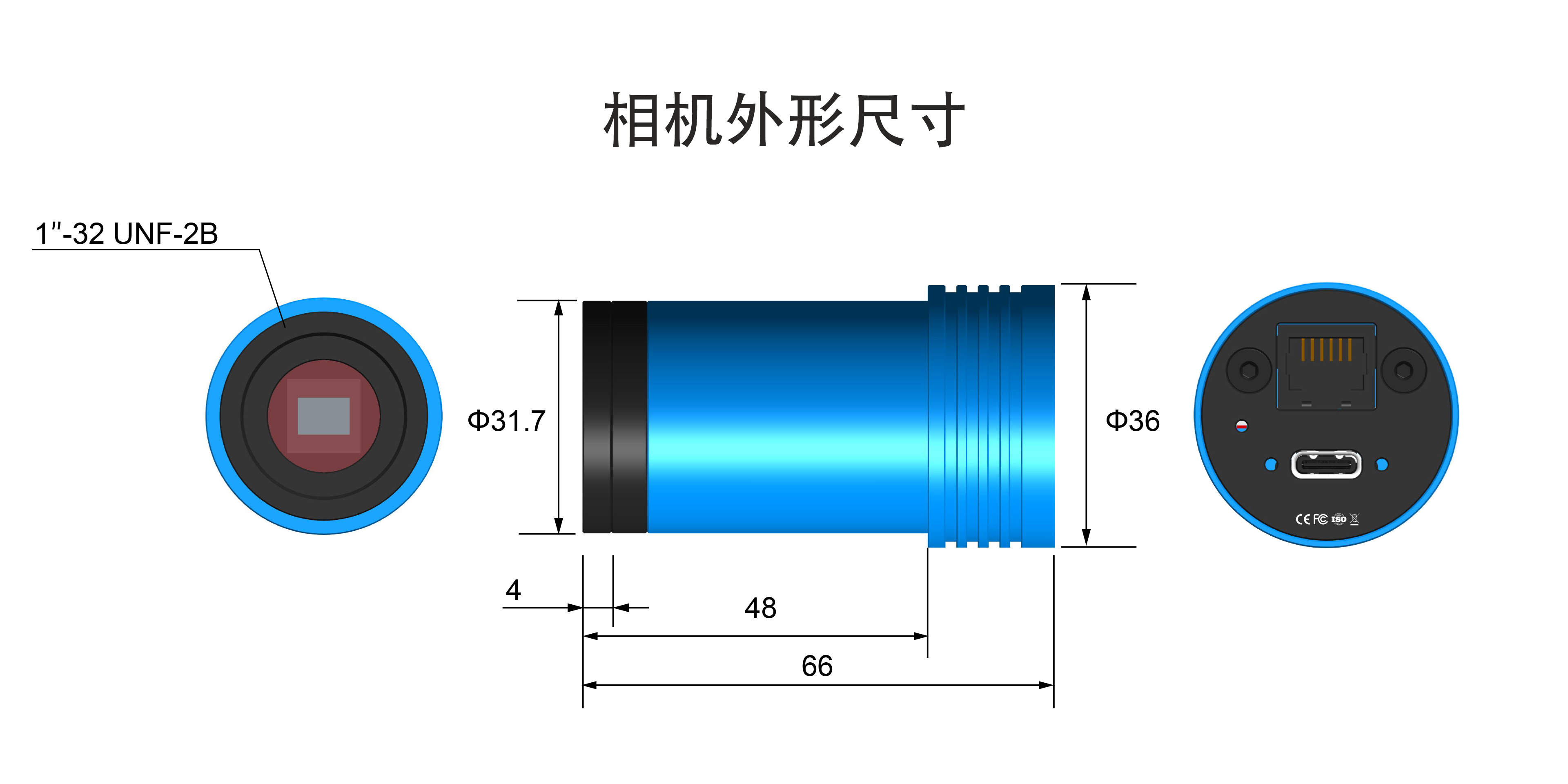

相机接口与尺寸
接口说明
- 可直接塞进1.25英寸目视口径的望远镜
- GPM搭配1.25英寸延长筒，可直接塞进1.25英寸目视口径的望远镜
- 标准C接圈可直接适配工业C接口镜头
- 内嵌ST4自动导星接口能直连赤道仪ST4导星接口
- USB2.0接口Type C口，提供数据传输和供电

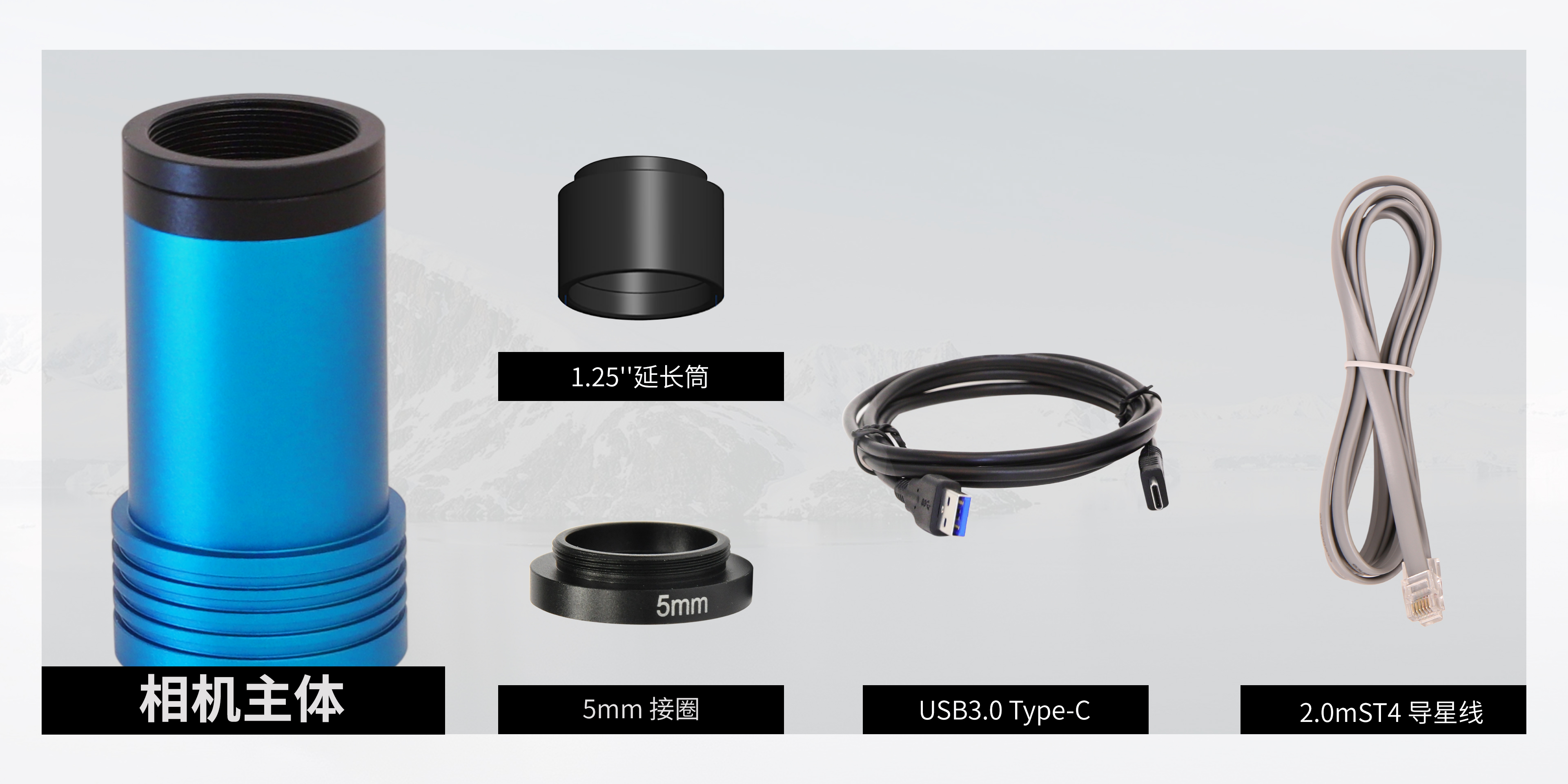

包装内容
标准配置包含：
A
GPM462M黑白导星相机主体（配标准C接口）× 1
B
USB 2.0数据线（2米，Type-A to Type-C）× 1
C
ST4导星线缆（2米）× 1
D
1.25英寸延长筒 × 1
E
CS接圈 × 1
包装盒尺寸：长15cm × 宽15cm × 高10cm（每个成品包装约总重0.8-1.0千克）
