不知道各位同好有没有这样的"糟星时刻"：架好设备，预备大拍一场，结果导星掉链子，加载一看，星点拖成了"流星雨"。星点拉丝还继续拍的话，一晚上心血怕是白费。

导星翻车，大多不是设备精度的锅，可能是图像数据传输出了问题。今天和大家解析图谱天文GPM174M保障导星不翻车的"内功"诀窍！

鉴于频道有未入坑的新手朋友，我们先简单讲讲导星。

导星是深空摄影的重要一环，通过实时追踪星点位置并校正赤道仪误差，确保长曝光拍摄中目标天体始终稳定在视场中心。多数拍摄者常用导星相机追踪参考星的位置变化，反馈至赤道仪进行微调，进而保障后续拍摄不受地球自转、机械误差和环境干扰的影响。

天文摄影常被看作是一场时间的较量，在长达数小时的曝光中，设备通常要接收和读取大量数据。如果传输接口不稳定或读取过慢，便会有丢帧、卡顿甚至数据崩溃的风险。

每一个晴夜都很宝贵，谁都不想为调试设备卡住而浪费时间，那就要求导星相机拥有更好的图像可靠性，从而确保导星稳定，提升拍摄效率。

帧缓存，避免导星丢帧的关键

导星要求相机具有实时显示的低延迟和高精度。星点的偏移需检测到亚像素级别的误差并反馈至赤道仪，部分导星相机由于接口延迟、数据传输波动或PC端软件图像处理滞后，导致画面、信号卡顿，进而有可能拖累长曝光深空摄影的导星精度以及可靠性，大大提高星点拖线的风险。

帧缓存是天文相机中用于临时存储图像数据的内存模块，其核心任务是在传感器生成图像后、数据通过接口传输前，暂存图像帧。这就相当于图像数据传输的"缓冲中转站"，在相机传感器与电脑或天文盒子之间架起一座稳定的数据传输桥梁。

稳定的数据传输对于导星相机的图像可靠性极其关键，帧缓存保障导星画面的即时性和完整性，避免图像丢失，进而提升导星效果。

GPM174M高效导星组合拳：

帧缓存+大靶面

图谱天文GPM174M搭载Sony IMX249黑白传感器，在1920×1200分辨率、12bit位深下，单帧数据量约为4.39MB（1920×1200×16bit÷8÷ 1024÷1024）。帧缓存可暂存多帧数据，即使USB接口瞬时拥堵或电脑、天文盒子等控制设备忙于处理其他线程导致图像信号滞后，仍能确保数据顺畅完整传输，避免因丢帧导致的导星失败。

除了"数据暂存"，帧缓存也有利于减少图像数据读出过慢引起的辉光现象。众所周知，作为全局快门传感器，与IMX174几乎完全相同（仅传输带宽存在差异）的IMX249传感器同样存在辉光效应。因此如何对辉光进行优化，降低其影响便显得尤为重要。帧缓存技术通过优化缓存模块的时序，将数据读出与传输错峰处理，提高传感器速度，降低读出电路发热，减少电路负载，从而抑制辉光。

大靶面不是参数表的数字游戏，是实打实的导星成功概率，GPM174M的大画幅与大像元使其在多个导星场景中更具优势。

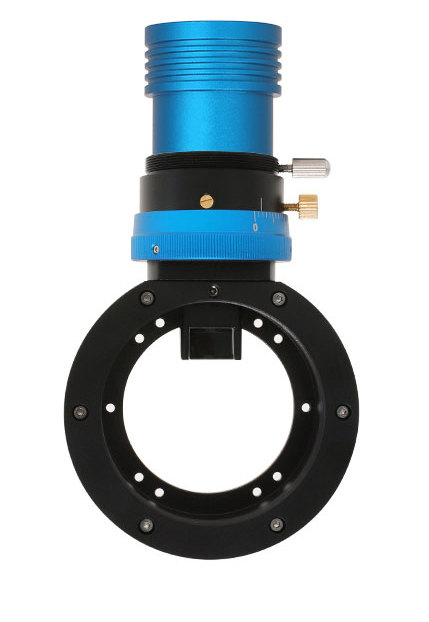

在使用与主镜共享光路的偏轴导星器OAG-X导星时，11.3×7.03mm的靶面更能完整发挥其大棱镜的效果，导星视野更广阔，提高定位到合适的被导星的概率。

5.86µm大像元和89%量子效率（500nm波段）保证暗光条件下的传感器灵敏度，可快速锁定暗弱星体作为被导星，提高被导星信噪比水平，在长焦望远镜的低亮度条件中颇有优势。

GPM174M vs GPM462M

感光区域对比

实际对比一下GPM174M(画幅: 1/1.2")和 GPM462M(画幅: 1/2.8"）在OAG-L和OAG-X中感光区域。

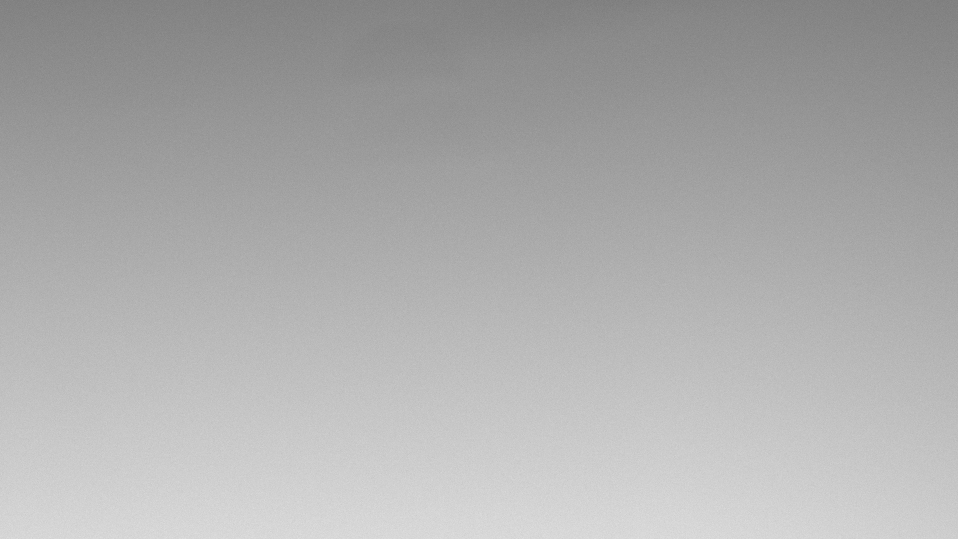

GPM174M配合OAG-X

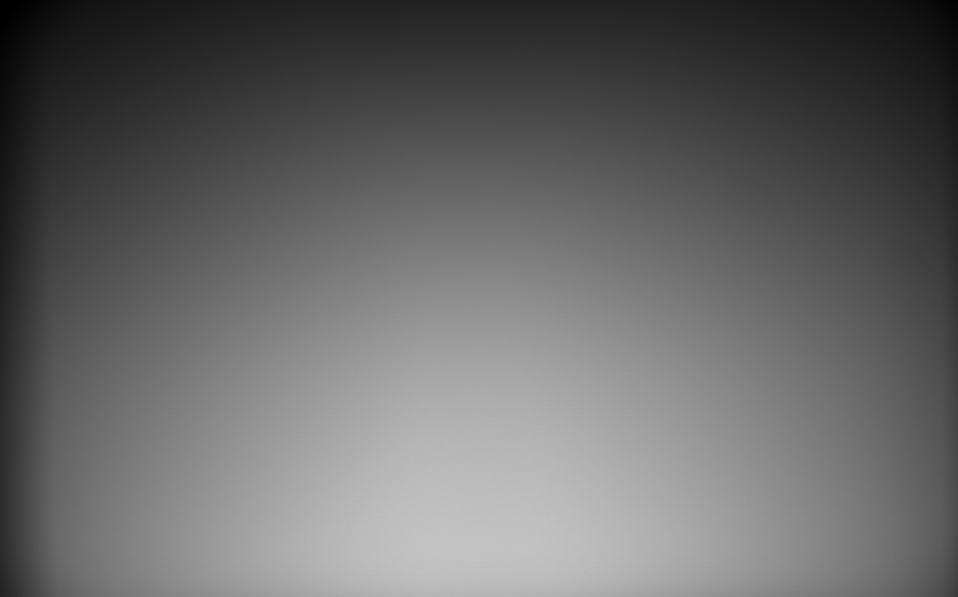

GPM462M配合OAG-X

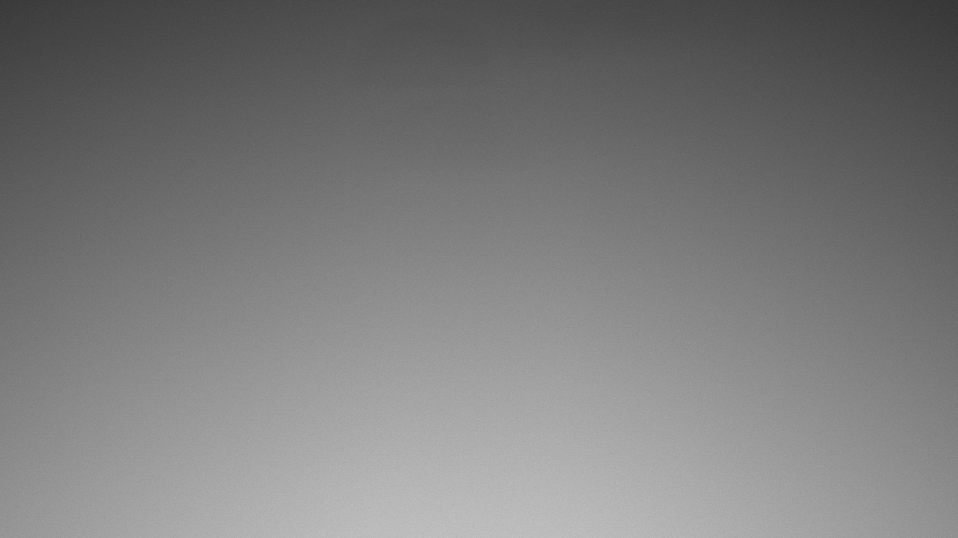

GPM174M配合OAG-L

GPM462M配合OAG-L

可以看到，由于GPM174M成像区域大于OAG-L，因此配合OAG-L拍摄的平场出现明显暗角和切边，而配合OAG-X拍摄的平场仅有上下渐变（来自于主镜的像场照度渐变），GPM174M成像感光区域能得到充分利用；横向对比同样配合OAG-L拍摄的GPM462M平场图像，也表现了GPM174M与GPM462M靶面大小的差距。即使是GPM462M，搭配大棱镜的OAG-X也能近一步扩展感光视野。
