Name: AE676M 多功能天文相机
Brand: 图谱天文

AE676M 搭载索尼 IMX676 黑白 CMOS 传感器，集全光谱高响应、无拜耳高锐度、近红外穿透与极致便携设计于一体，轻松适配高分辨率月面日面拼接、窄带深空摄影及红外穿透拍摄，以轻巧姿态一机解锁极致解析与高灵敏度成像需求。

多场景覆盖

作者：Sergey Volkov
深空摄影/导星
作者：UIN游星
日月/行星摄影
作者：原上行川
流星监控
作者：瀚海星辰
银河捕捉

根据拍摄目标，选择合适搭配

灵活组合，满足从入门到进阶的不同需求

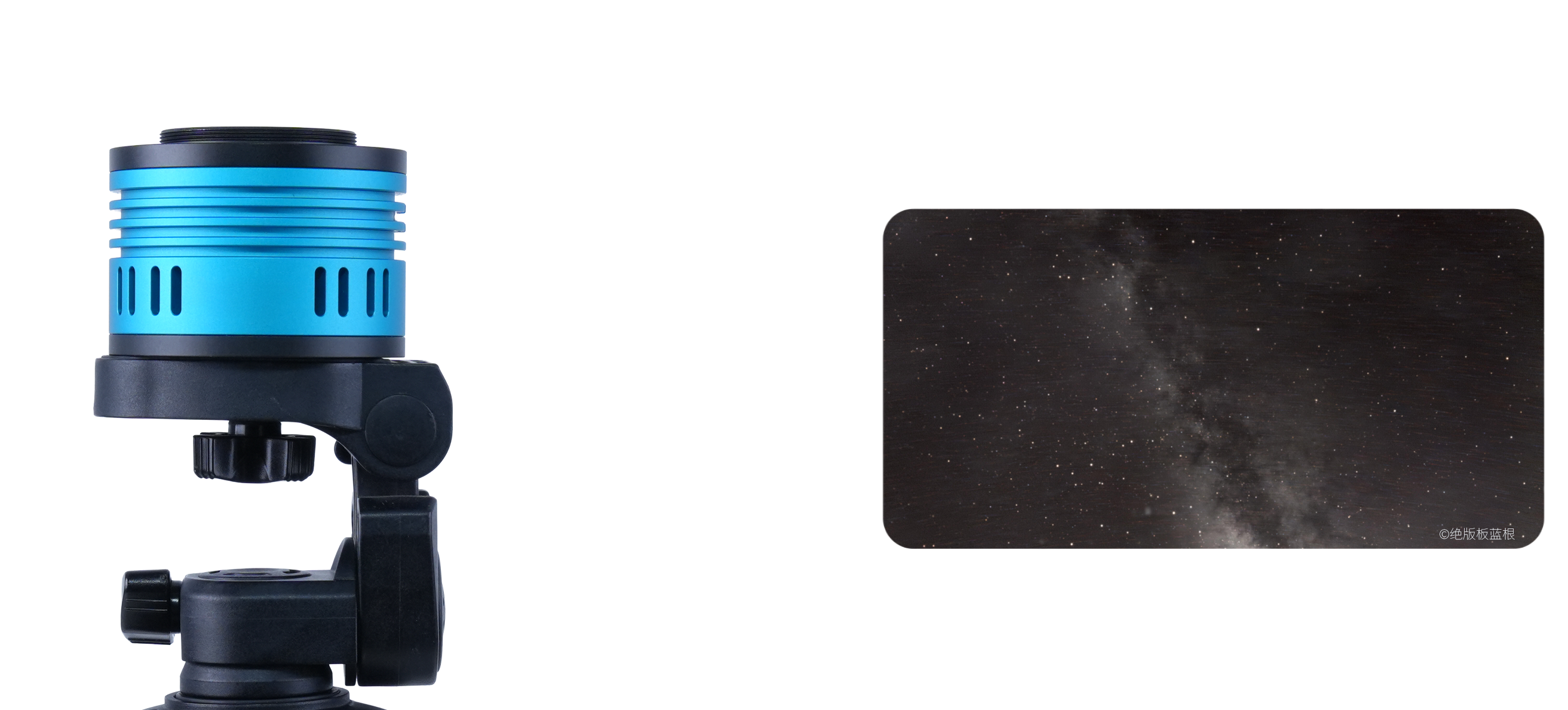

AE676M + 鱼眼镜头 + 红外滤镜 + 三脚架

适合：银河/星野/流星

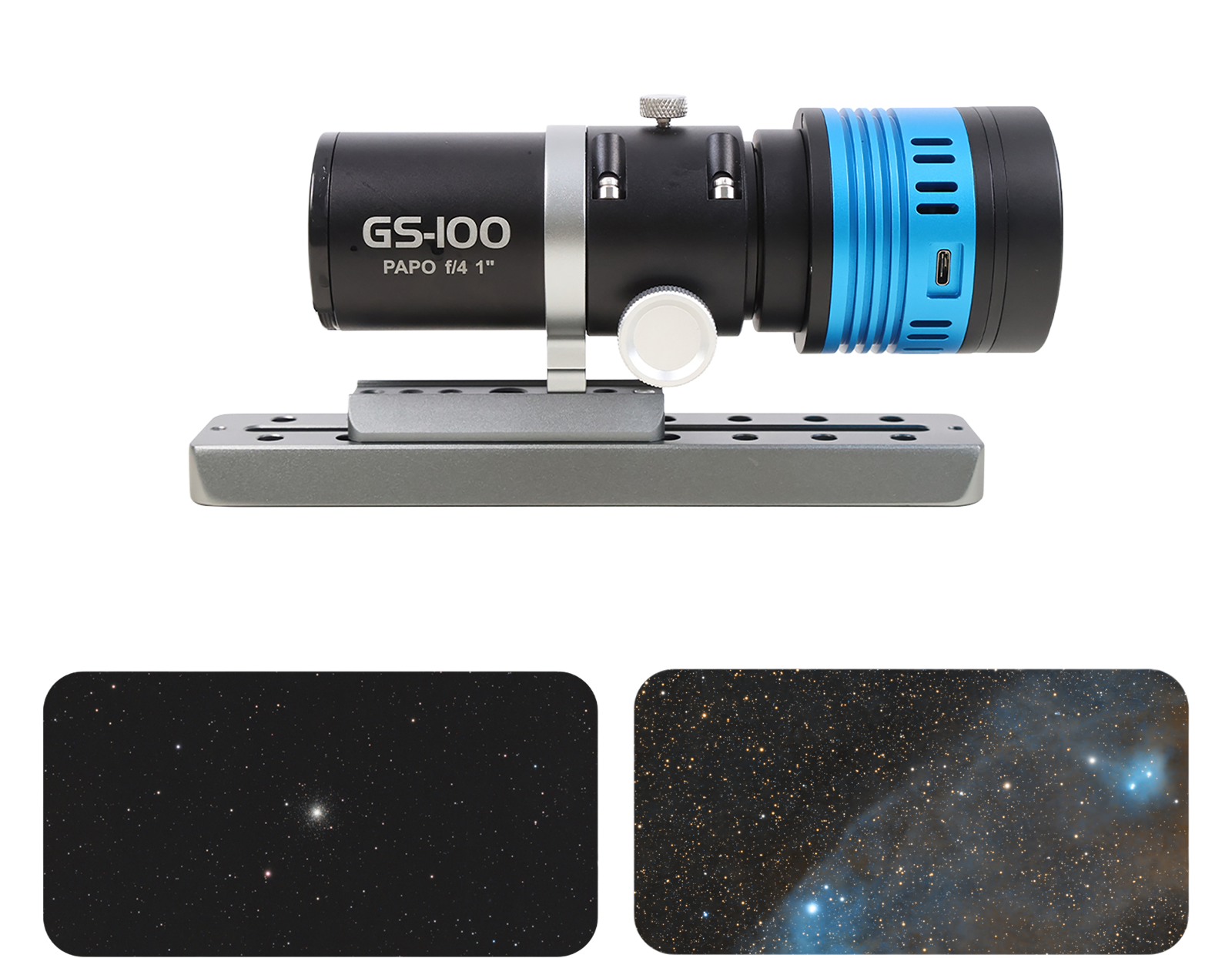

AE676M + 导星镜

适合：深空摄影/导星

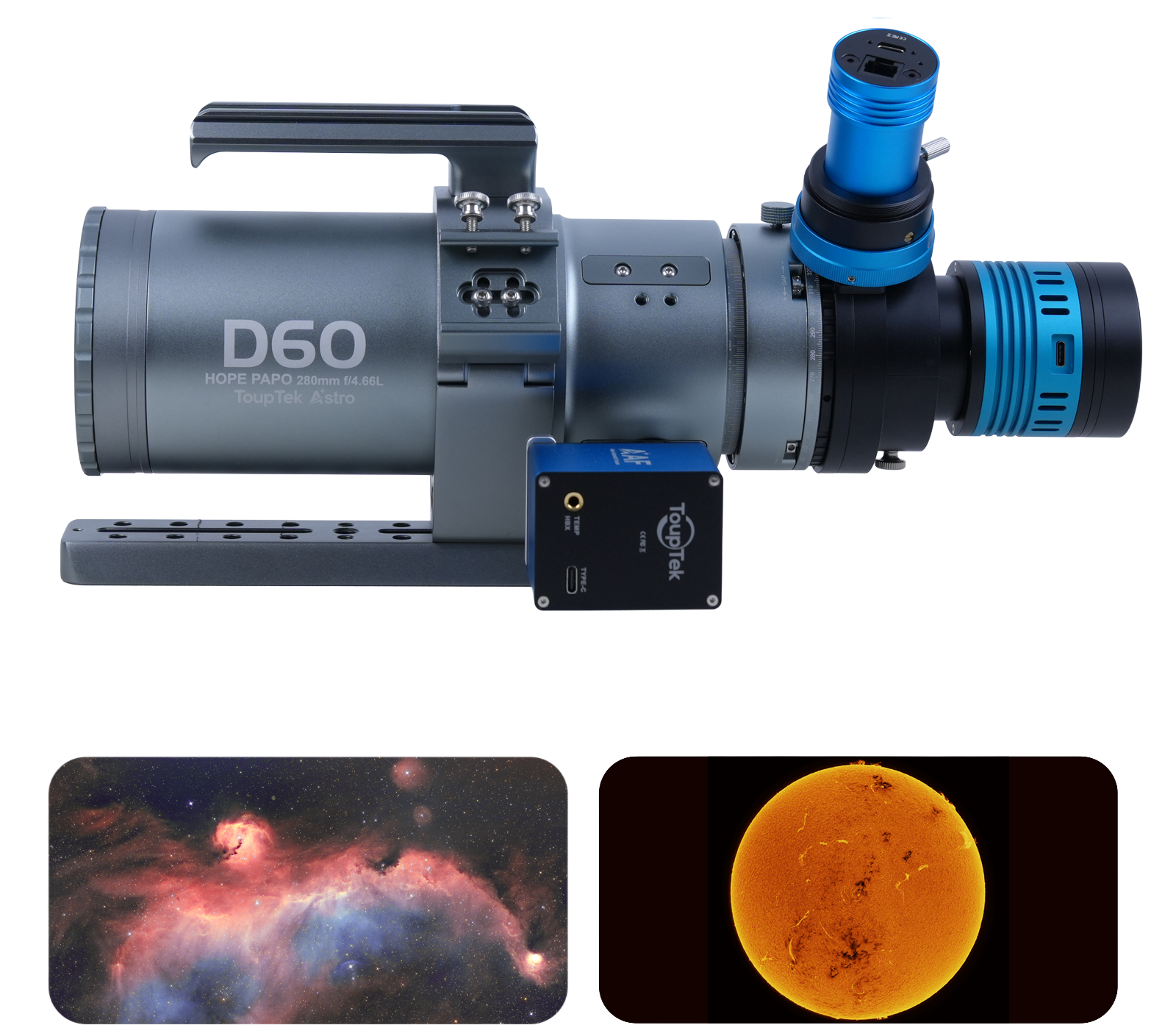

AstroEye + 望远镜

适合：月球/行星/太阳/深空目标

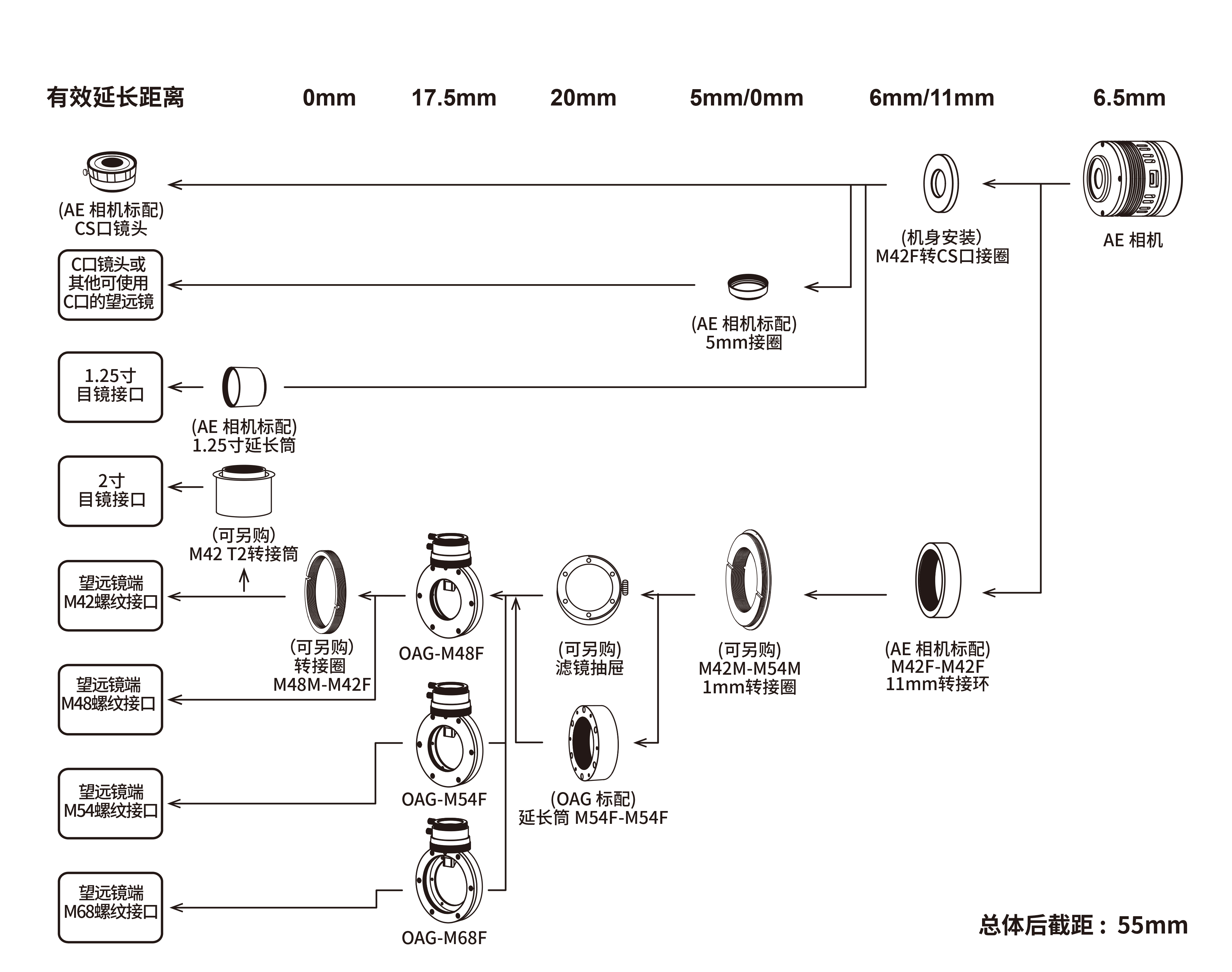

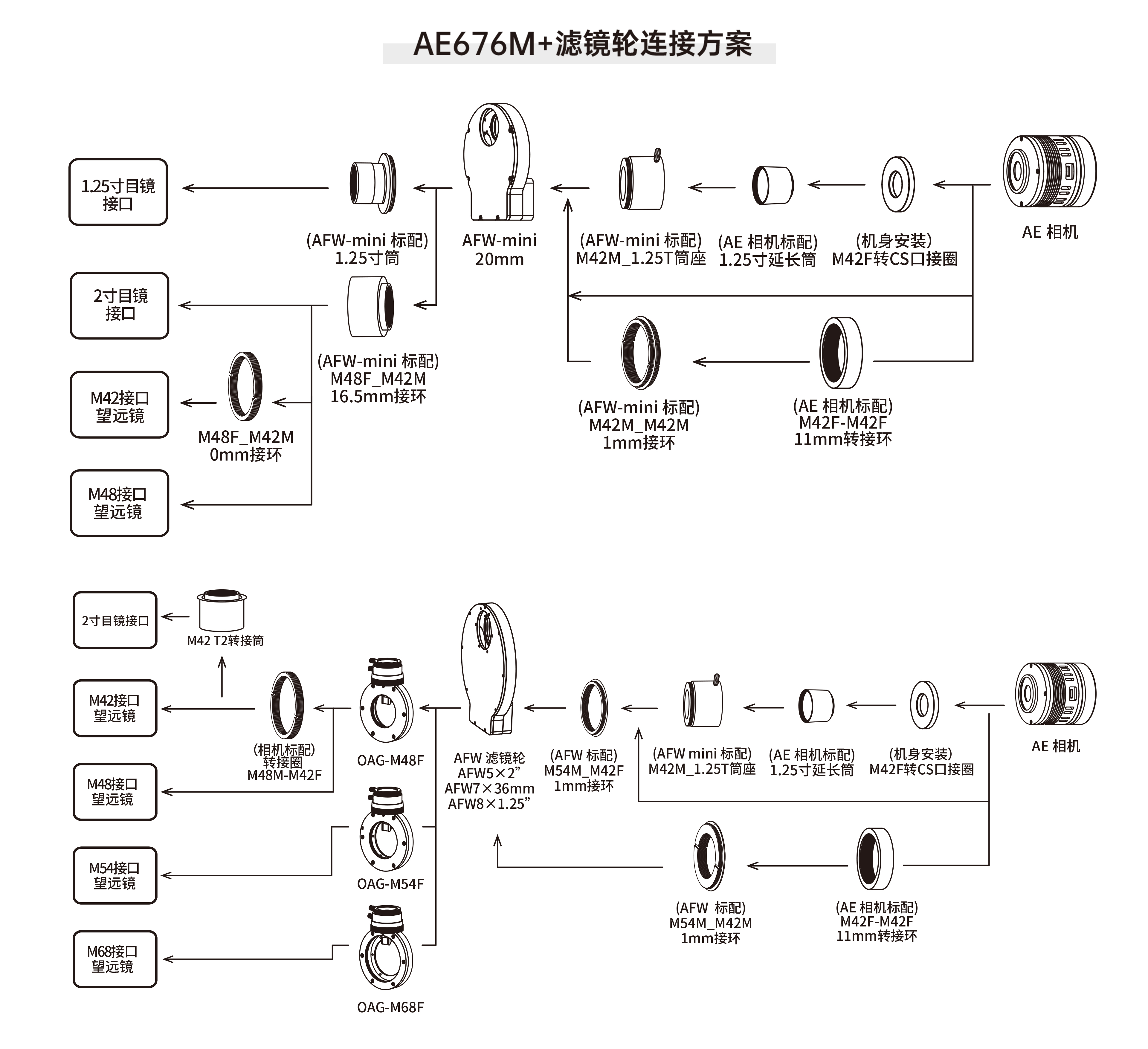

AE676M + AFW-mini 滤镜轮（三种方式）

详细连接方法见下方连接方案

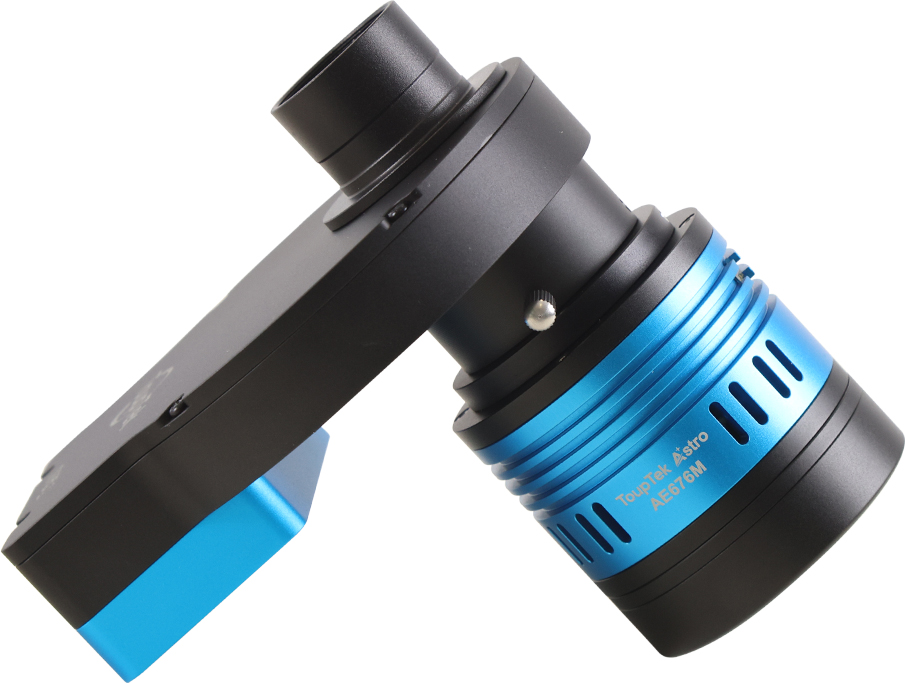

AE676M + T 筒 + T 筒座连接滤镜轮

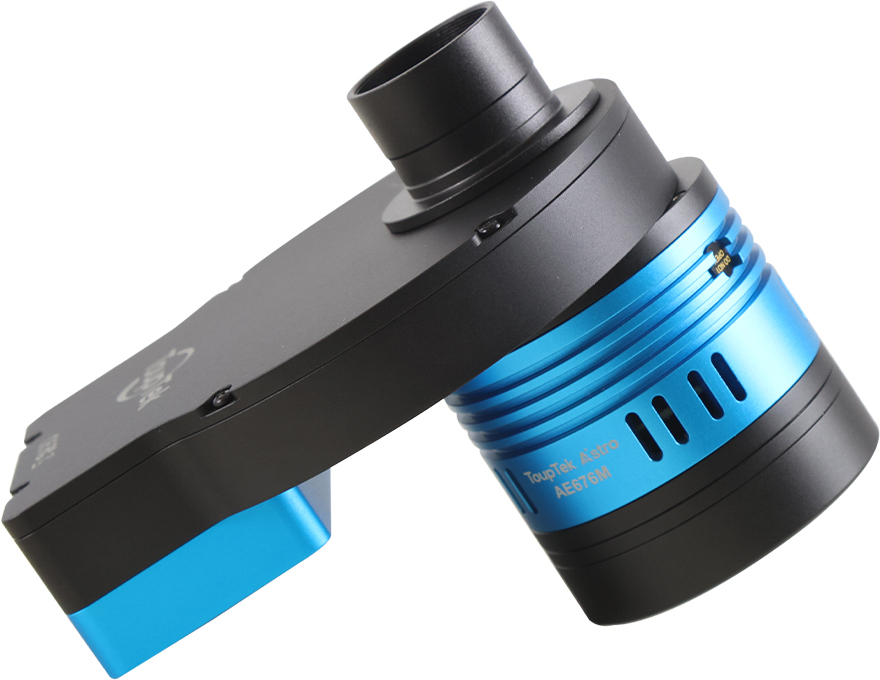

AE676M 直连滤镜轮（去除顶环）

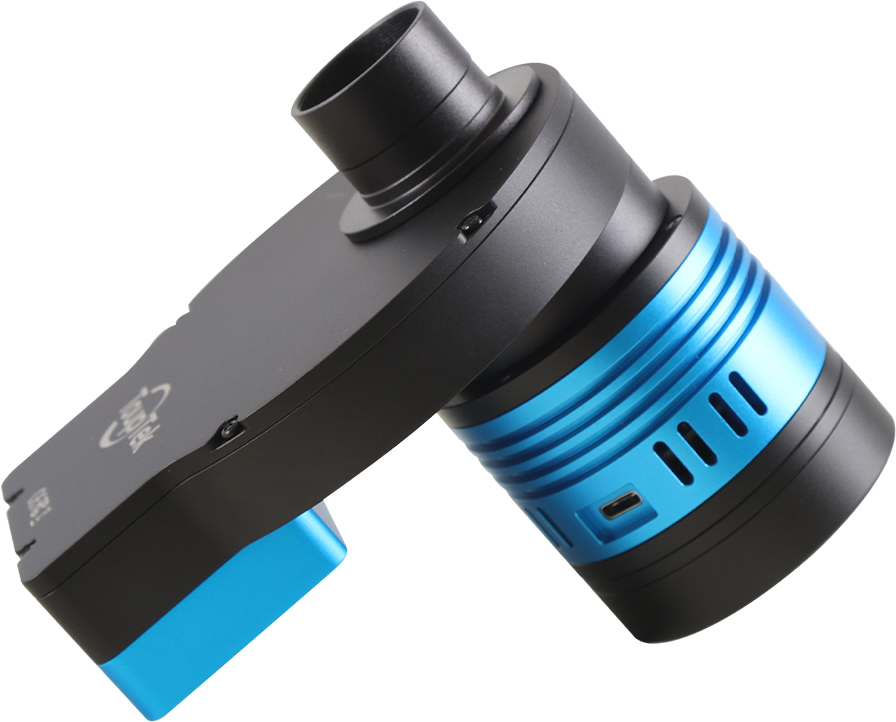

AE676M + 转接环连接滤镜轮（替换顶环）

产品参数

传感器 索尼 IMX676 黑白 CMOS

成像面积 7.07 × 7.07 mm

分辨率 3536 × 3536

像元尺寸 2.0 μm

ADC 12 bit / 16 bit（HDR）

USB USB 3.0 / USB 2.0

动态范围 69.7 dB

帧率 31 fps

QE > 83%

满阱容量 11.696 ke⁻

最大信噪比 40.6 dB

读出噪声 3.83–1.04 e⁻

精彩样片

相机：AE676M ©小白

相机：AE676M ©海卫一

六大优势

索尼 IMX676黑白 CMOS

磁吸式可拆卸风扇模块

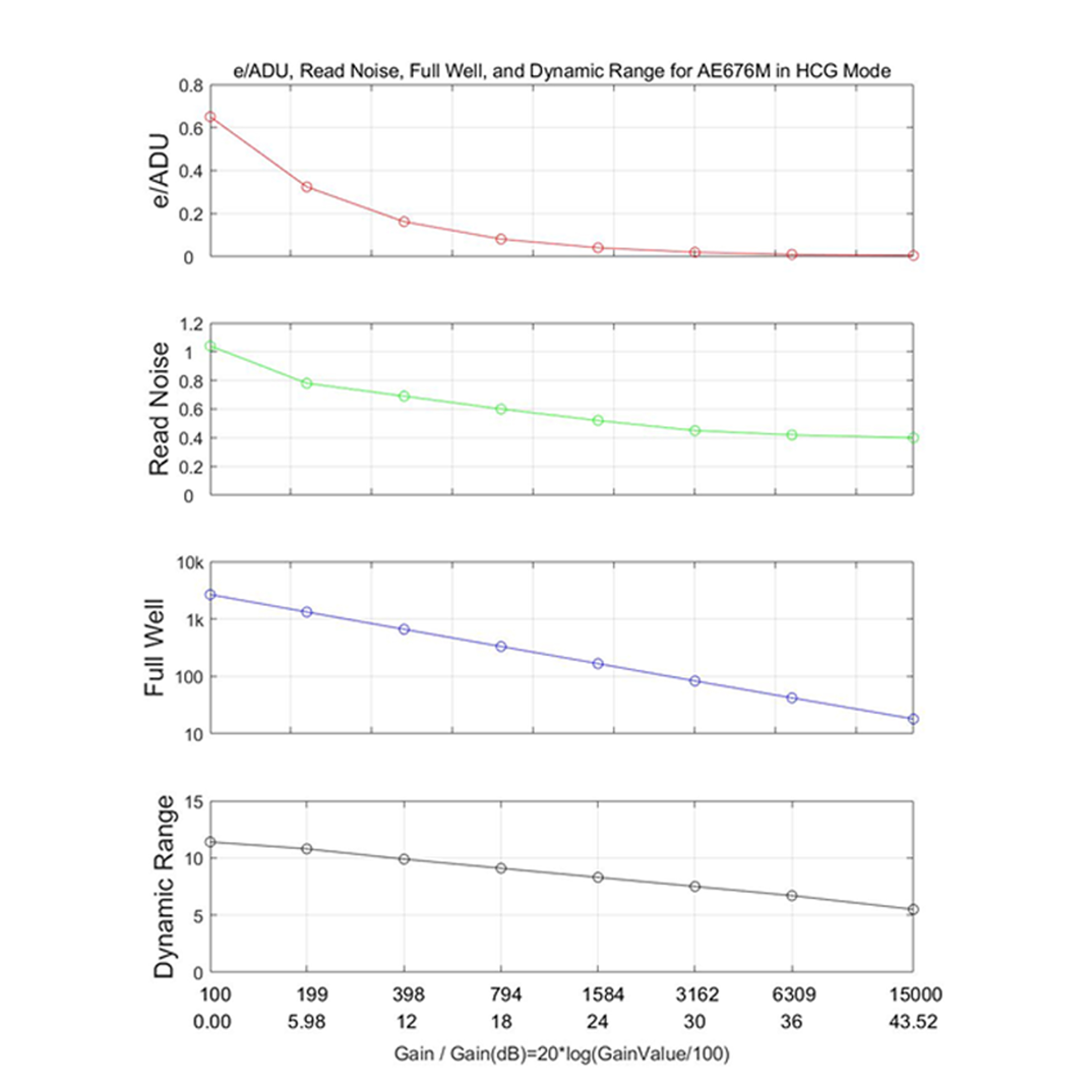

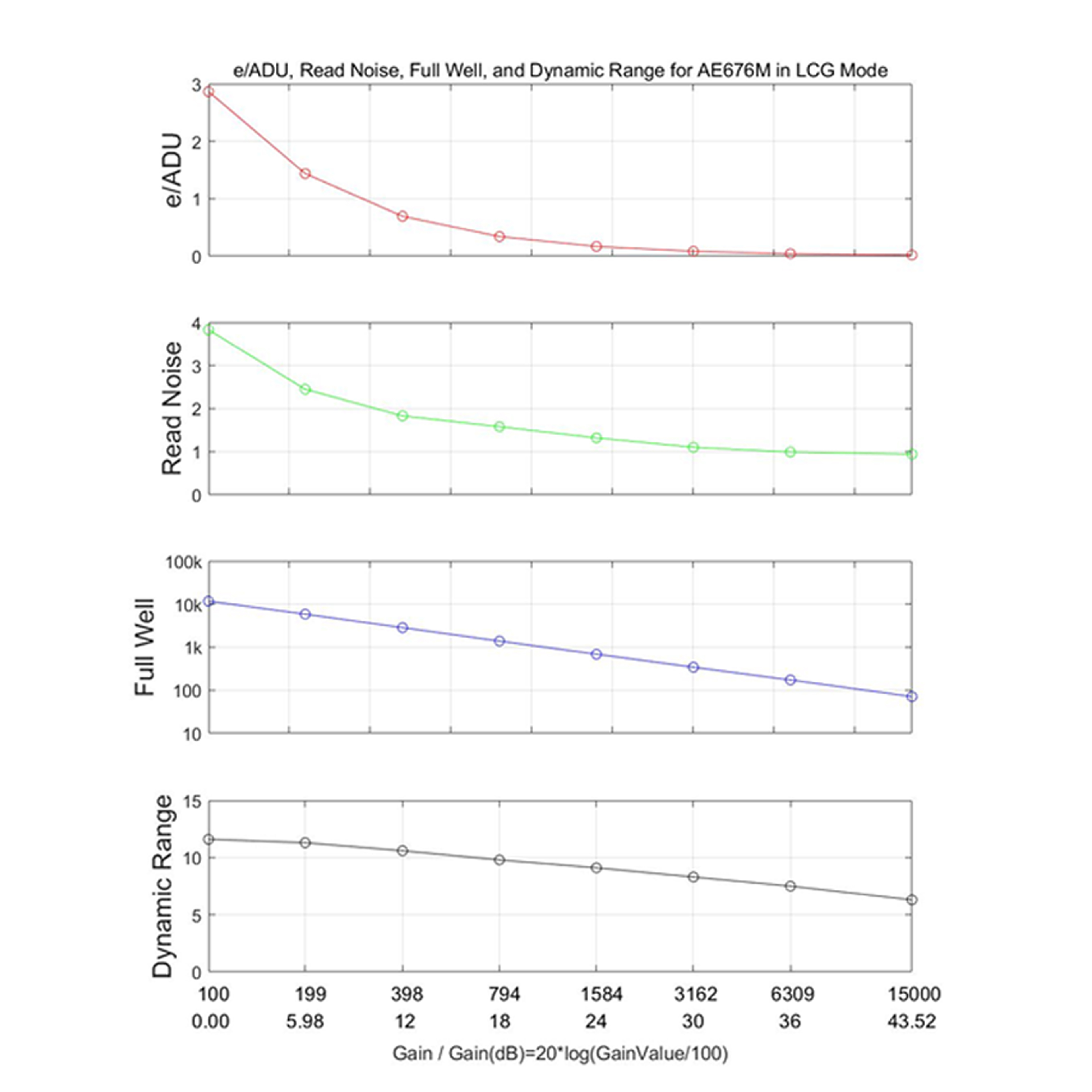

HCG/LCG/HDR增益模式自主选择

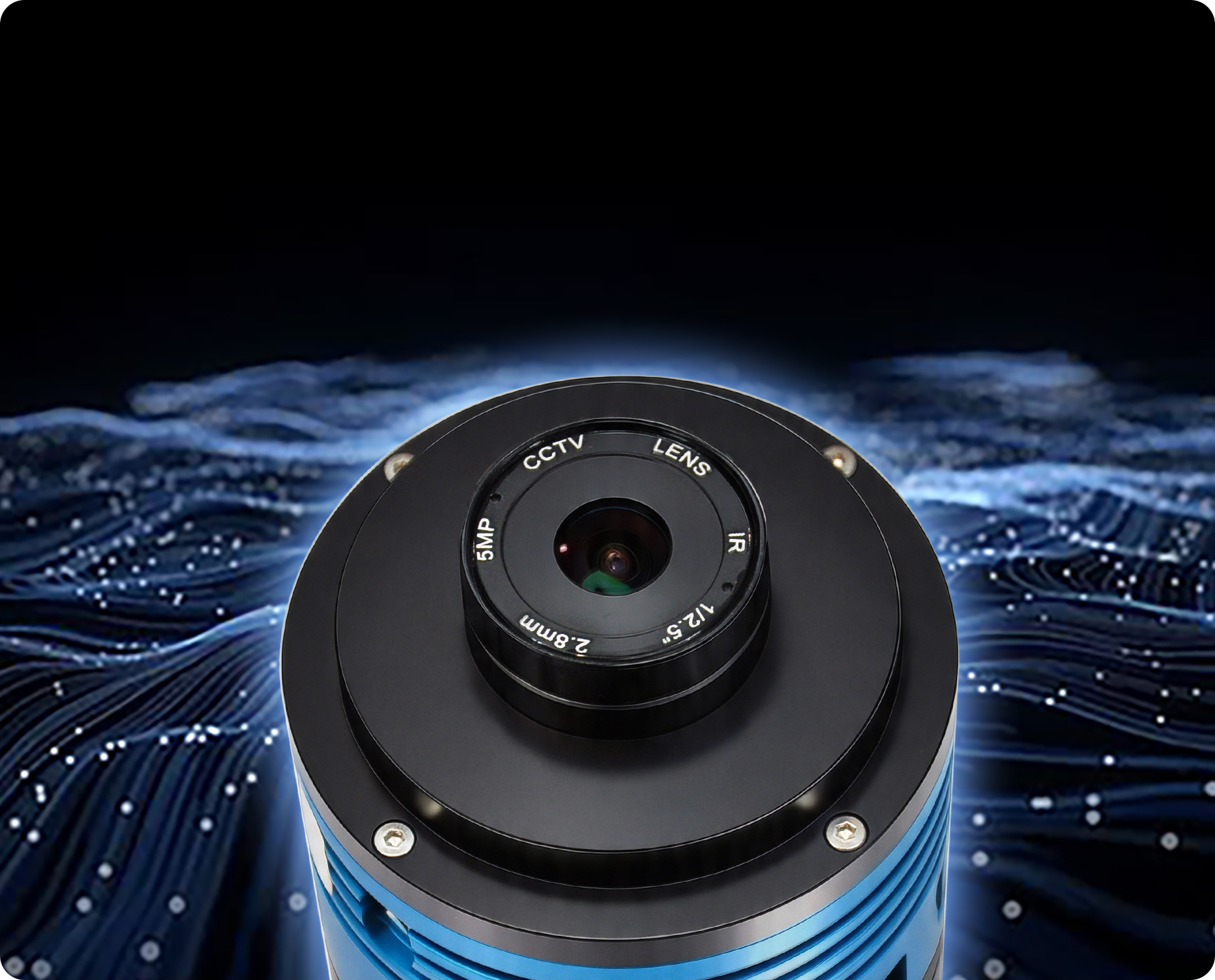

高兼容性结构

全波段高响应红外超高 QE

方形画幅构图自如

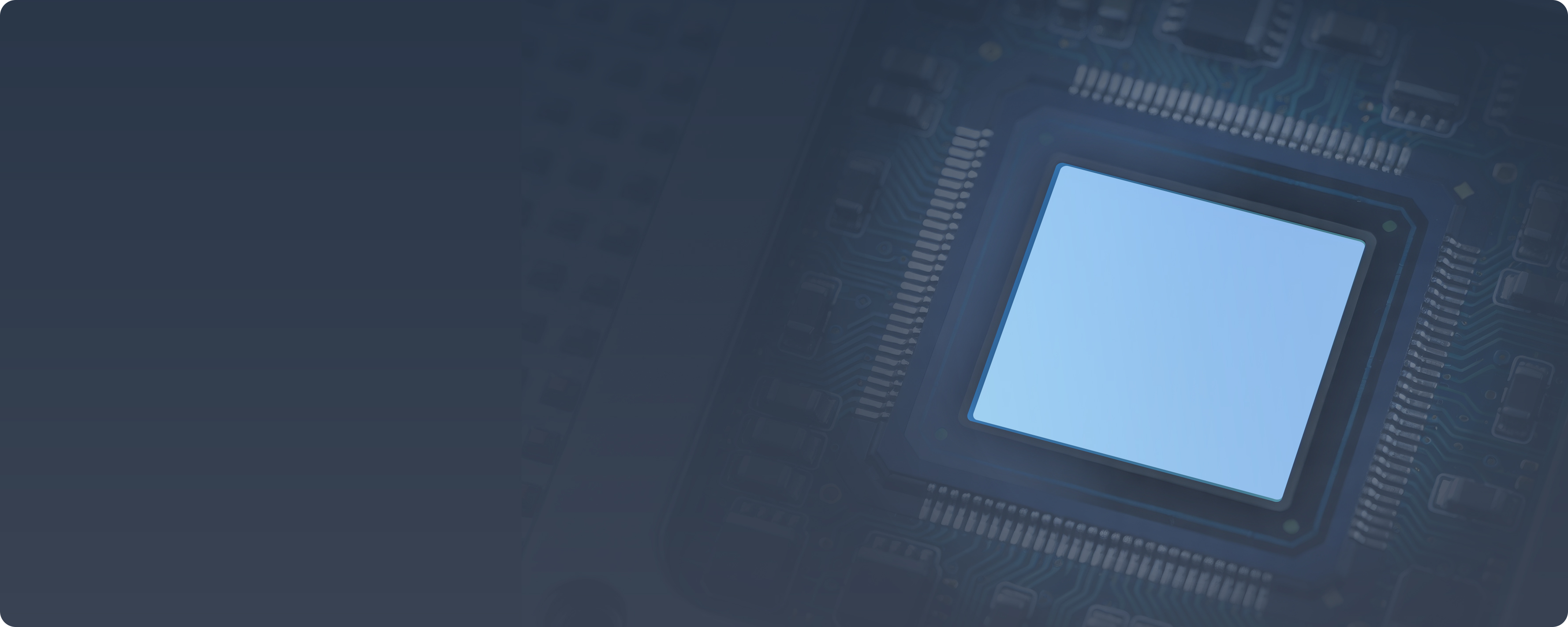

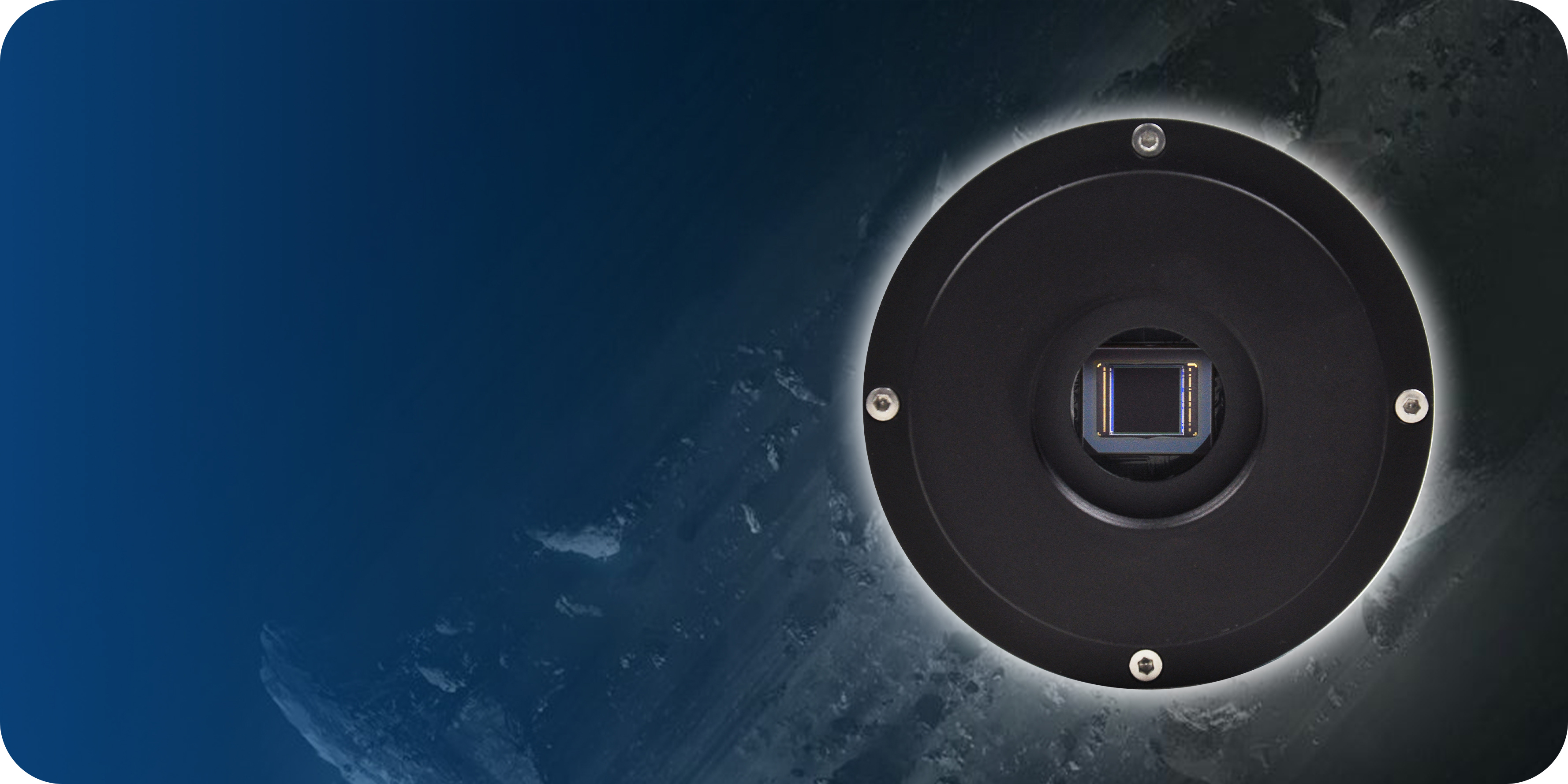

索尼 IMX676 黑白 CMOS

1/1.6 英寸方形传感器，1250 万高分辨率

AE676M 采用 1/1.6 英寸方形画幅，告别长宽不等画幅的对齐麻烦，马赛克拼接时不用额外裁切、不用复杂对齐，拼接流程更简单、效率更高、成片更规整。

同时，方形画幅能与鱼眼镜头、广角镜头高度适配，画面利用率更高，尤其适合全天监测、流星捕捉、银河拍摄。

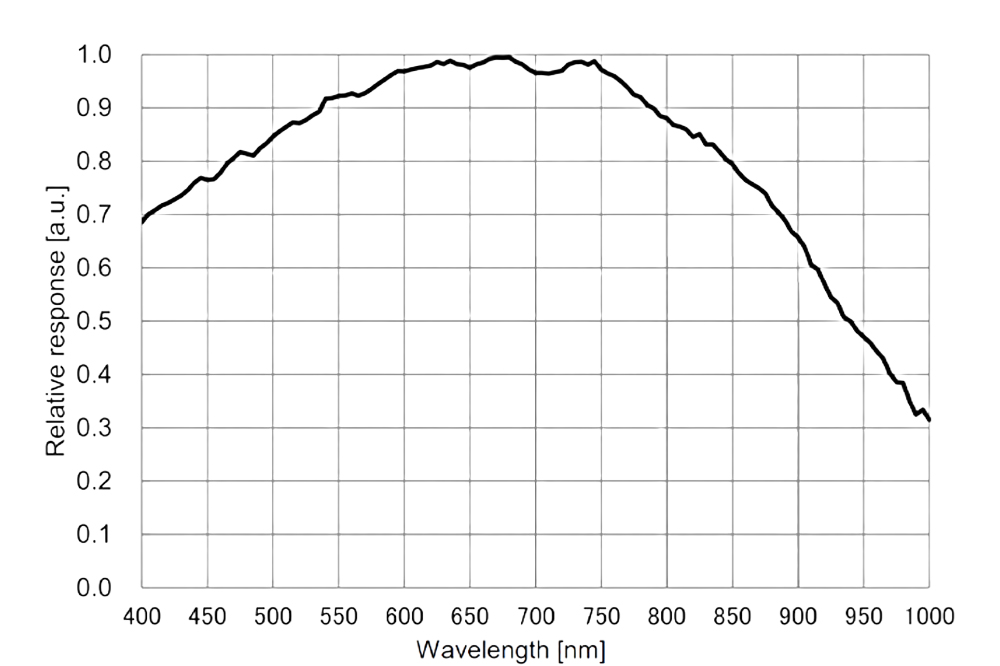

极宽光谱响应，近红外性能强劲

依托 STARVIS 2 技术，AE676M 在 600–750 nm 可保持 95% 以上相对响应，能以最佳效率捕捉 H-alpha 线的耀斑日珥或发射星云细节；同时在 800 nm 以上近红外波段仍具备超高灵敏度，搭配 IR825/850 滤镜可轻松穿透光害拍摄红外银河。搭配窄带滤镜，在光污染环境下也可高效积累深空天体信号。

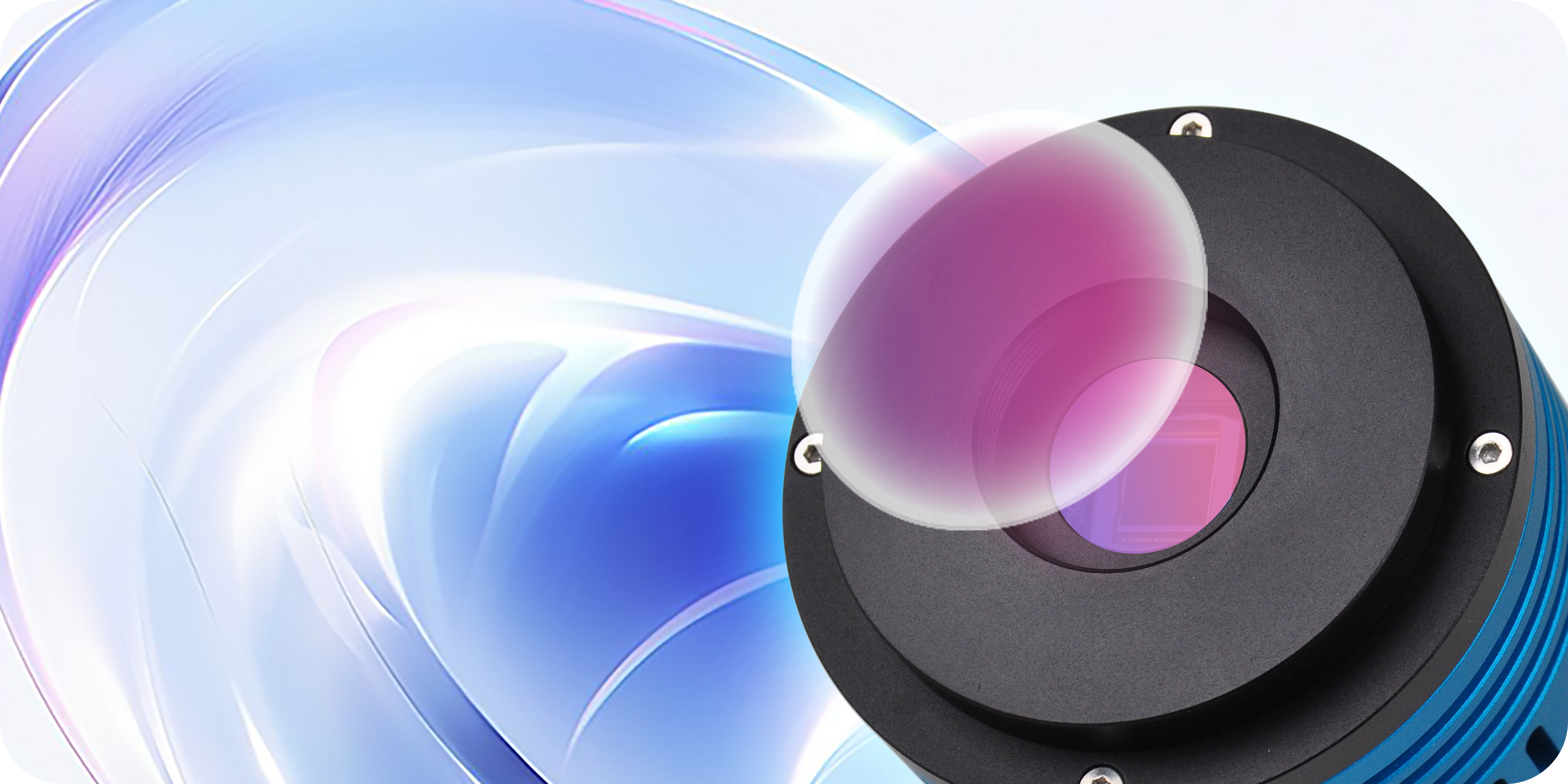

AR 增透防护红外通光强

双面 AR 增透保护窗

降低反射光，提升 400–1100 nm 波段透光率

前窗搭配双面 AR 增透保护窗，有效抵御环境尘埃与磕碰损伤，降低反射光；通过多层增透镀膜，提升 400 至 1100 nm 波段的透光率。搭配标配 LP825 滤镜盖使用时可轻松捕捉红外视角下的银河。

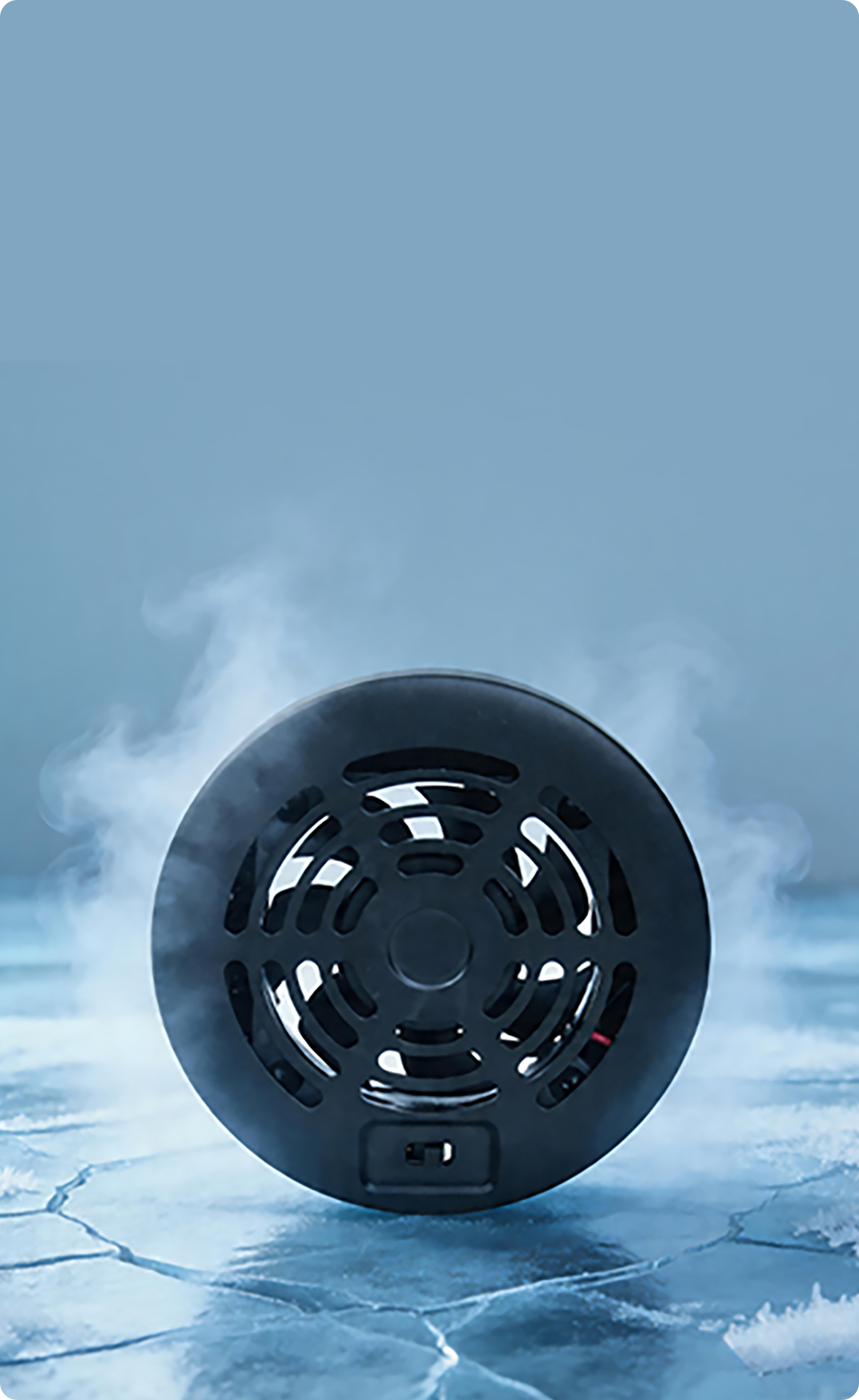

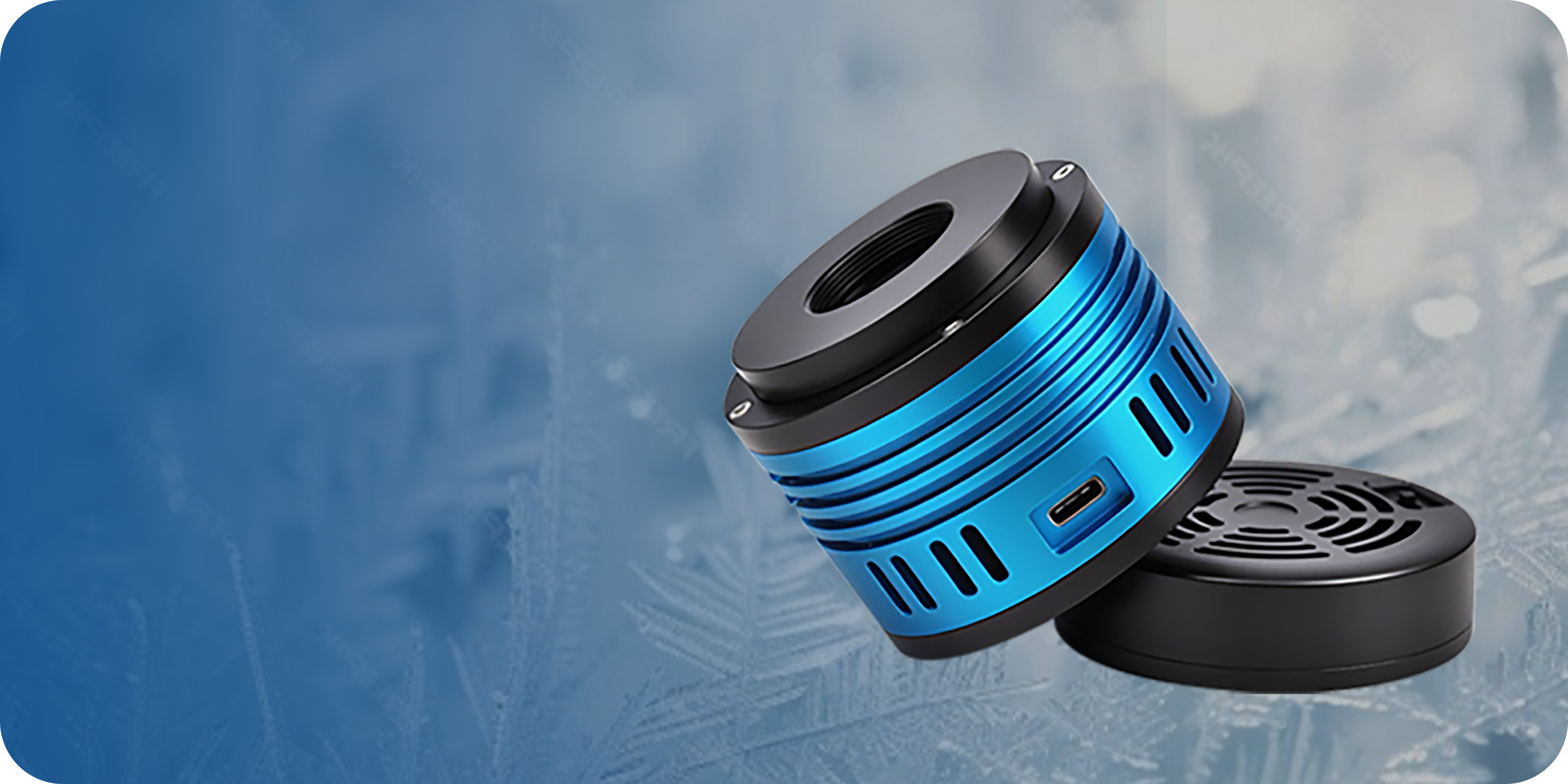

磁吸可拆卸风冷模块化灵活多用

磁吸式可拆卸风冷

散热强，轻量化，有效降噪音

AE676M 配备磁吸式可拆卸风冷模块，拆装快速、轻便小巧，使用灵活。

相机内置单级 TEC 制冷，机身被动散热，可加装磁吸风扇主动散热，有效抑制长曝光或连续拍摄时的热噪点。

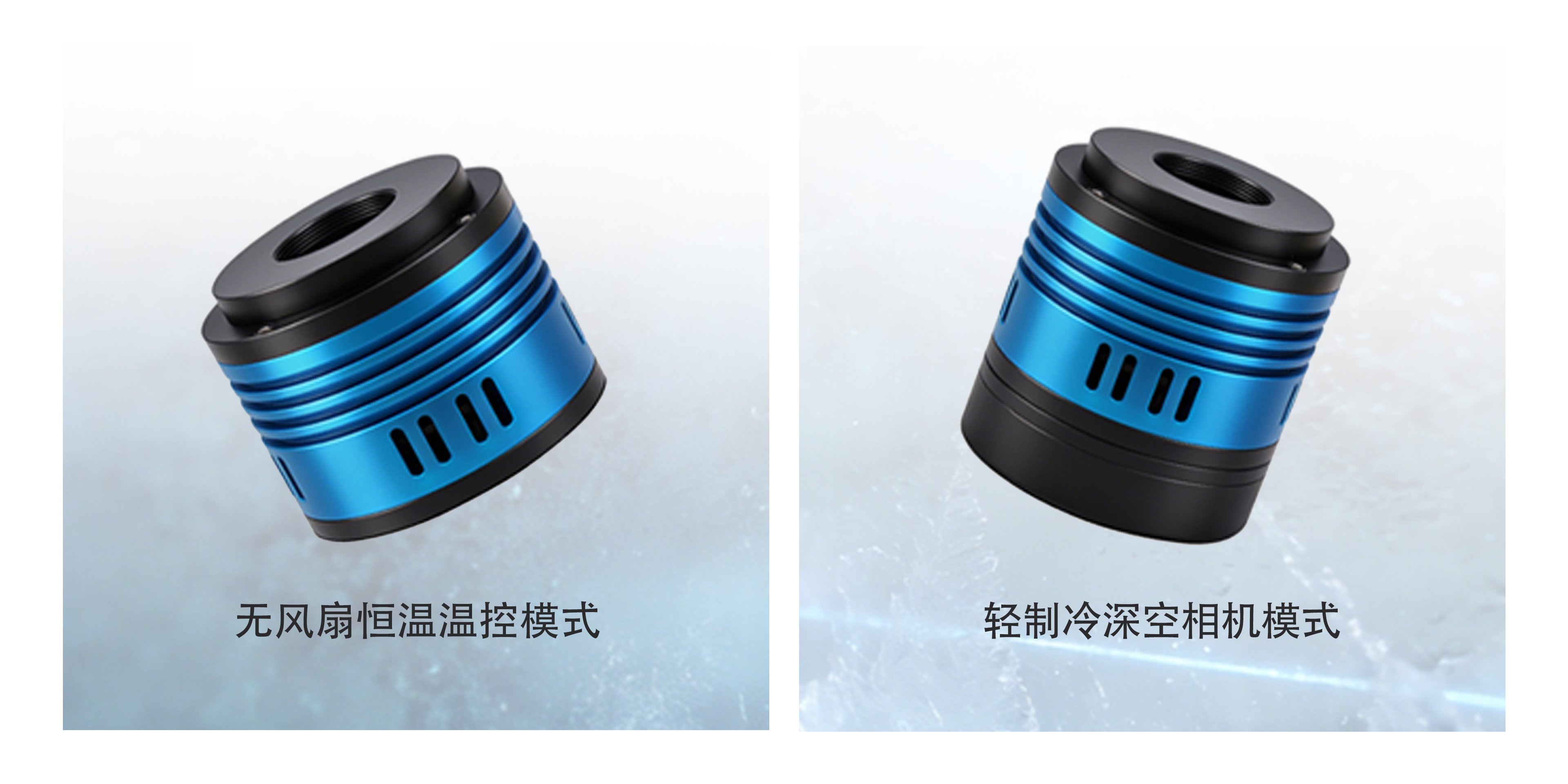

无风扇恒温温控模式

集成的 TEC 模块与 PID 控温算法，可将传感器温度控制在室温以下 5 °C* 范围内的任意目标温度，温控波动仅 ±0.1 °C。零振动，适配长焦距望远镜拍摄使用。

轻制冷深空相机模式

加装磁吸风扇后升级为轻制冷相机，室温下可将传感器温度至多降低 20 °C*。热噪声大幅降低，提升较长曝光下的深空摄影画质，可实现准确的校准场处理。

*25 °C 通风条件下经长曝光测试获得，实际受使用环境与曝光时间影响。

原生 12 bit ADC + 硬件 ROI

AE676M 在不同分辨率、数据位、数据传输接口时的帧率值
分辨率	12 bit ADC		8 bit ADC
分辨率	USB 3.0	USB 2.0	USB 3.0	USB 2.0
3536 × 3536	16 fps	1.5 fps	31 fps	3 fps
1760 × 1760	31 fps	3 fps	61 fps	6 fps

AE676M 支持输出原生 12 bit 图像以及 16 bit HDR 图像，支持从 1 × 1 到 8 × 8 的软件像素合并以及 1 × 1 到 2 × 2 的硬件像素合并，输出更低分辨率的图像数据；同时支持硬件 ROI，ROI 区域越小，帧率越高，在 8 bit 模式、3536 × 32 分辨率下可达最高 993 fps。
