DDR3 高速缓存
G3M2210M相机具有512MB（4Gb）DDR3缓存，有助于保持数据传输的稳定性，并有效减少由于图像数据暂时缓冲而引起的辉光现象，无需将数据匆忙发送到接收端。配备USB 3.0高速接口，确保稳定流畅的数据传输。
G3M2210M 行星相机
搭载思特威 SC2210 背照式 CMOS传感器的专业天文摄影相机，具备高效红外波段光捕捉能力，为行星、太阳和月球成像提供卓越表现。
功能描述
G3M2210M相机具有高效的红外波段光捕捉能力，其在500nm处具有非常高的QE值。此外它还具有高满阱、高动态、高灵敏度和低读出噪声等优势。这使得G3M2210M在行星摄影、日面摄影和月面摄影中都有着不俗的性能。
G3M2210M的特点如下：
- SC2210 黑白 CMOS 传感器
- 分辨率：210万像素（1920×1080）
- 4微米方形像素
- 1/1.8 英寸画幅
- 12 位ADC
- 512 MB DDR3缓存
- G 灵敏度：20100mv/lux*s
- 噪声：0.47 至 3.2e⁻
- 高帧率，最大分辨率8bit位宽时能达到150FPS
- 最大信噪比：39.3 dB
- 动态范围：68.5 dB
核心特性
150
FPS @ 1920×1080
8位模式下的超高帧率
8.5 ke⁻
满阱电荷容量
出色的动态范围表现
0.47 e⁻
超低读取噪声
高增益模式下的极致性能
> 92%
量子效率峰值
优异的光电转换能力
68.5 dB
动态范围
捕捉更多明暗细节
512 MB
DDR3 缓存
稳定流畅的数据传输
技术优势
背照式 CMOS 技术
G3M2210M采用思特威SC2210背照式CMOS传感器，具有高效的红外波段光捕捉能力，在500nm处具有非常高的量子效率。传感器G灵敏度为20100mv/lux*s，配备红外截止滤光片后的有效工作范围为380-690nm。这项先进的传感器技术提供出色的低光性能和高动态范围。

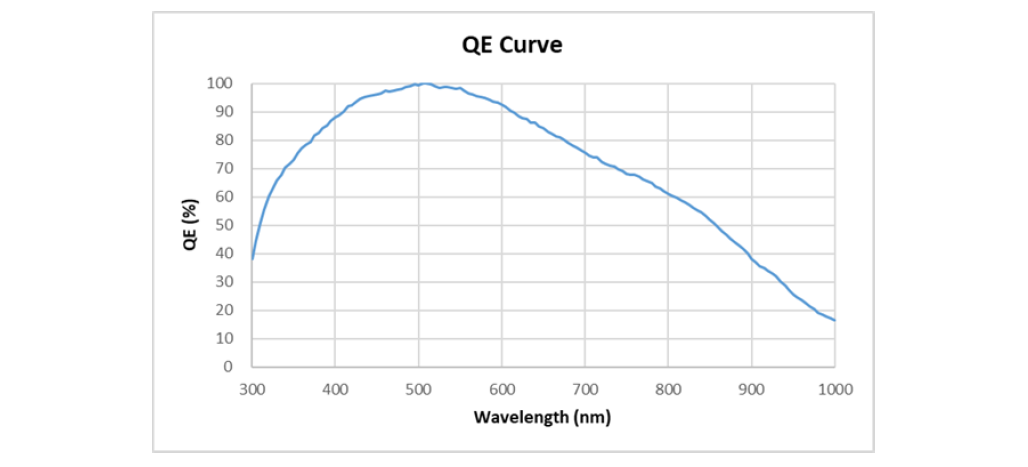

思特威SC2210光谱响应曲线
G3M2210M的传感器G灵敏度为20100mv/lux*s。其光谱灵敏度特性确保了在可见光和近红外范围内都具有出色的响应能力，特别适合行星和月面摄影应用。
12位 ADC 和ROI
G3M2210M是原生12位ADC，它还具有12位输出模式2x2binning的小分辨率模式。相机还支持硬件ROI，ROI尺寸越小，帧率越高。
不同分辨率/位宽/数据传输接口时的速率
| 分辨率 | 12-bit 输出 | 8-bit 输出 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 1920 × 1080 | 92.8 | 9.2 | 150 | 15 |
| 960 × 540 | 113 | 11.3 | 184 | 18.4 |
单位：帧/秒 (FPS)
像素合并
G3M2210M支持从 1×1 到 8×8 的数字像素合并（堆叠或平均方法）和从1×1到2×2的硬件像素合并（平均方法）。硬件像素合并比软件像素合并帧率更高。
转换增益特性
G3M2210M虽然不支持HCG、LCG切换，但其优化的增益曲线设计能够在不同增益设置下提供出色的性能表现。在高增益设置下可实现0.47e⁻的超低读取噪声，同时保持8.5ke⁻的满井容量，为各种天文摄影应用提供灵活的选择。
高兼容性前端设计
两个版本在连接1.25英寸延长筒时都可容纳1.25英寸滤镜。
电源系统
相机通过USB 3.0接口获取供电。一旦使用USB 3.0数据线与主控系统建立连接，该相机即准备好进行工作。
技术规格
核心性能参数
| 最大帧率 (USB 3.0) |
12位：92.8 FPS @ 1920×1080 8位：150 FPS @ 1920×1080 |
|---|---|
| 读取噪声 | 0.47e⁻ (最低) - 3.2e⁻ (最高) |
| 满井电荷 | 8.5ke⁻ |
| 量子效率峰值 | >92% |
| 动态范围 | 68.5 dB |
| 信噪比 | 39.3 dB |
| 曝光时间范围 | 0.1毫秒 - 500秒 |
| 增益范围 | 1× - 150× |
基础技术规格
| 传感器 | 思特威 SC2210 黑白背照式 CMOS |
|---|---|
| 图像分辨率 | 210万像素 (1920×1080) |
| 像素尺寸 | 4.0μm × 4.0μm |
| 传感器尺寸 | 1/1.8英寸 (对角线 8.81mm) |
| 成像区域 | 7.68mm × 4.32mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 12位 |
| DDR3缓存 | 512MB (4Gb) |
| 光谱响应范围 | 380-690nm（带红外截止玻璃） |
| G灵敏度 | 20100mv/lux*s |
接口与物理规格
| 数据接口 | USB 3.0 / USB 2.0 |
|---|---|
| 相机接口 | 1.25英寸外径适配望远镜 标准C/CS接口适配工业镜头 |
| 后截距 | 搭配C接口：17.5mm 搭配CS接口：12.5mm |
| 外形尺寸 | 直径 37mm × 高度 72.4mm |
| 重量 | 70克 |
| 散热方式 | 被动散热 |
| 支持系统 | Windows XP/Vista/7/8/10/11 Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
相机性能分析
相机性能可以通过e-/ADU、读取噪声、满阱电荷和动态范围进行评估。G3M2210M在不同增益设置下展现出优异的性能表现。
性能曲线分析
相机设置：全分辨率，RAW 12位模式
图表展示了G3M2210M在不同增益设置下的性能表现。读取噪声可低至0.47e⁻，非常适合拍摄暗弱的行星细节和月面暗区。 满井电荷容量为8.5ke⁻，在提供低噪声的同时保持了良好的动态范围。动态范围最高可达11 stops， 确保能够同时捕捉亮部和暗部的丰富细节。
关键性能参数
e-/ADU（电子/模数单元）
用于衡量增益设置，表示每个ADU所需的电子数。在最低增益时为4.16 e-/ADU，在最高增益时降至0.08 e-/ADU。
读取噪声
读取噪声是衡量相机性能的最重要参考。G3M2210M在高增益设置下可实现0.47e⁻的超低读取噪声，确保优异的信噪比。
满阱电荷
可能的最大电荷容量为8.5ke⁻。在相同条件下，传感器的满阱容量越大，动态范围就越高。
动态范围
表示相机显示图像最亮和最暗部分的能力。G3M2210M的动态范围可达68.5dB，能够捕捉丰富的明暗细节。
相机接口与尺寸
G3M系列的机身由坚固的合金制成，确保了相机结构结实、耐用。相机搭载了IR-CUT或AR增透保护玻璃来保护相机传感器并阻挡红外光并消除反射光。相机的内部没有移动部件，使得相机更加坚固耐用同时延长了相机的使用寿命。
包装内容
标准配置包含：
- G3M2210M相机主体 × 1
- USB 3.0数据线（2米，Type-A to Type-B）× 1
- ST4导星线缆（2米）× 1
- 1.25英寸延长筒 × 1
- 产品保修卡 × 1
- 快速使用指南 × 1
