ATR183M 深空相机
搭载索尼 IMX183 黑白 CMOS传感器的专业天文摄影相机，具有2000万像素分辨率、2.4微米小像元、超高量子效率、精确温度调节和防结露设计，为高分辨率深空天体拍摄提供卓越性能。
功能描述
ATR183M(ATR3CMOS20000KMA)是专为天文摄影设计的数码成像设备。该相机采用索尼IMX183黑白传感器，具有2000万像素的超高分辨率和2.4微米的小像元尺寸，特别适合在长焦距望远镜上进行高分辨率深空拍摄。黑白传感器设计去除了拜耳滤镜，提供更高的灵敏度和分辨率。超过84%的量子效率峰值确保了优秀的光电转换能力，配合可调节的防结露加热窗和两级TEC制冷系统，在各种环境条件下都能提供稳定的成像性能。
ATR183M的核心功能：
- IMX183 黑白CMOS图像传感器
- 分辨率：2000万像素（5440×3648）
- 2.4微米方形像素
- 对角线长度：15.72mm
- 12位 ADC
- 512MB DDR3缓存
- 可调节加热窗防结露系统
- 卷帘快门设计
- 无辉光设计
- 低读取噪声：1.4 到 2.6e⁻
- 稳定帧率：USB3.0下18FPS
- 最大信噪比：41.6 dB
- 动态范围：75 dB
- TEC制冷：短曝光-35℃/长曝光-45℃
- 可调节后截距：17.5mm/12.5mm
核心特性
2000万
像素
5440×3648分辨率
1.4 e⁻
低读取噪声
优秀的暗部细节
2.4 μm
小像元尺寸
超高分辨率成像
> 84%
量子效率峰值
卓越光电转换
75 dB
动态范围
丰富的层次细节
-45℃
制冷温差
两级TEC深度制冷
技术优势
2000万像素高分辨率黑白传感器
ATR183M采用索尼IMX183黑白传感器，拥有2000万像素（5440×3648）的超高分辨率和13.06mm × 8.76mm的成像区域。2.4μm的小像元尺寸特别适合长焦距望远镜使用，能够充分发挥光学系统的分辨能力。黑白传感器去除了拜耳矩阵，每个像素都能独立采集光信号，提供更高的分辨率和灵敏度。

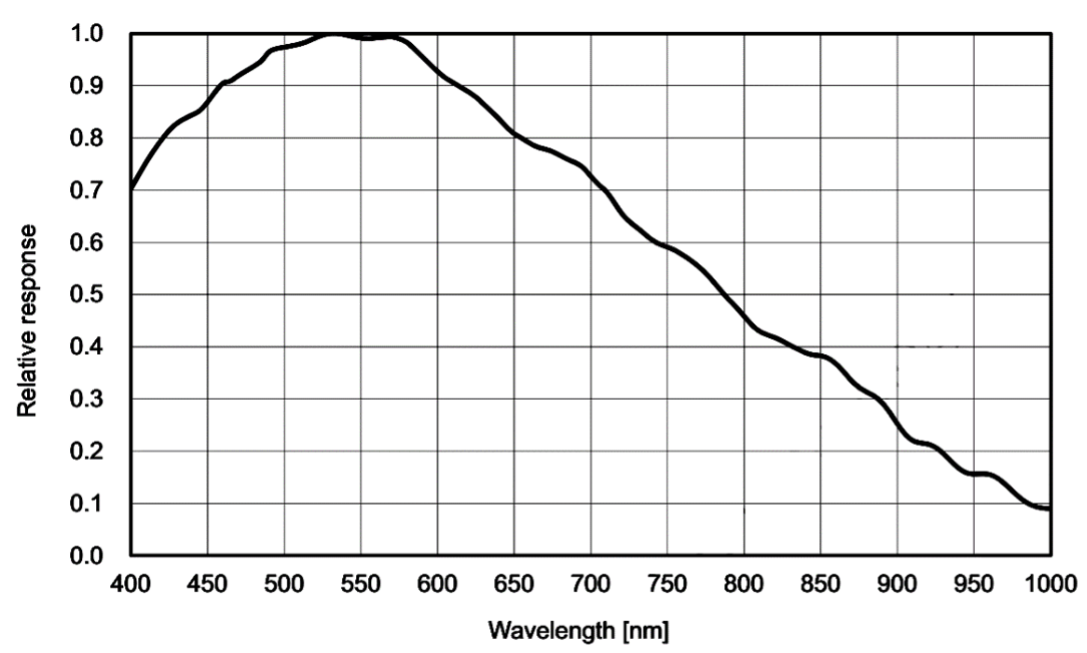

索尼IMX183光谱响应曲线
ATR183M的黑白传感器量子效率峰值超过84%，在可见光和近红外范围内都保持极高的响应能力。可选配AR增透滤镜满足不同波段的拍摄需求。黑白传感器无拜耳矩阵限制，提供更纯净的图像信号和更高的空间分辨率。
超高量子效率技术
ATR183M具有超过84%的量子效率峰值，这一优异的光电转换能力使相机能够充分利用收集到的每一个光子。结合15ke⁻的满井容量和1.4e⁻的低读取噪声，提供了75dB的动态范围，确保从最暗到最亮的区域都能保留丰富的细节。
黑白传感器技术优势
相比彩色版本，黑白传感器去除了拜耳滤镜阵列，每个像素都能接收全部光谱的光线，灵敏度提升约40%。这种设计特别适合配合窄带滤镜进行Ha、OIII、SII等特定波段的拍摄，是专业深空摄影的理想选择。
512MB DDR3缓存技术
ATR183M配备512MB (4Gb) DDR3高速缓存，确保在高分辨率拍摄时数据传输的稳定性。大容量缓存能够缓冲多帧图像数据，避免因数据传输瓶颈导致的丢帧现象，为连续拍摄提供可靠保障。

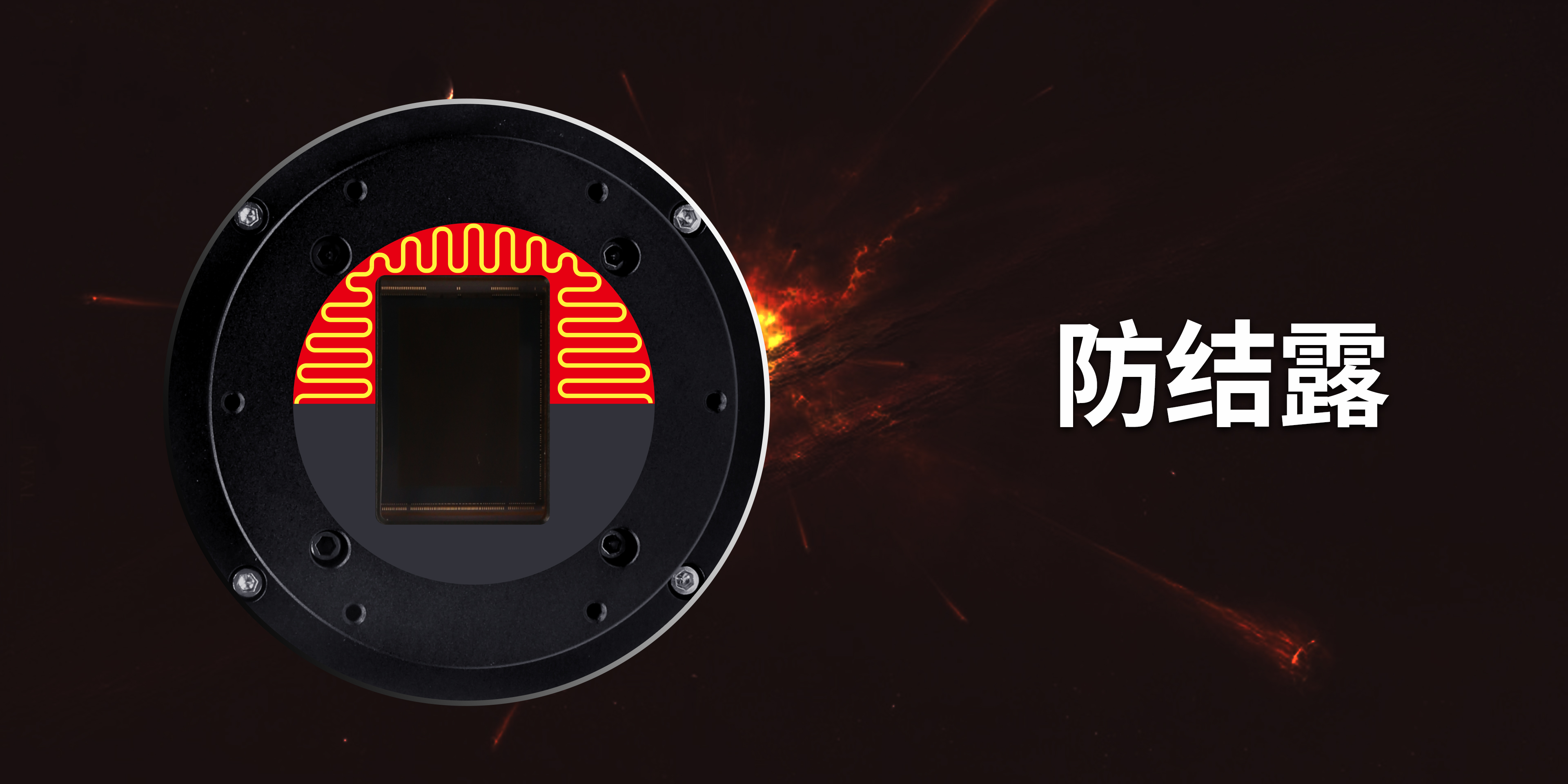

智能防结露加热窗系统
ATR183M配备可调节的加热窗防结露系统，通过在光学窗口周围集成加热元件，根据环境湿度和温度智能调节加热功率，有效防止光学窗口在潮湿环境下结露，确保在各种天气条件下都能获得清晰的图像。
无辉光设计
ATR183M经过精心的电路设计和屏蔽优化，实现了完全的无辉光拍摄。即使在长时间曝光下，图像边缘也不会出现任何辉光现象，保证了图像的纯净度和可用性。
可调节后截距设计
ATR183M具有独特的可调节后截距设计，可在17.5mm和12.5mm之间切换，为不同光学系统提供最佳的适配方案。这种灵活性使相机能够适应各种望远镜和镜头系统。
精密制冷系统
两级TEC深度制冷技术
ATR183M采用两级热电冷却（TEC）系统，配合可控电风扇辅助散热。TEC系统由PID算法精确控制，温度调节精度达到0.1°C。短曝光（<5秒）可达到低于环境温度35℃的制冷温差，长曝光（>5秒）可达到低于环境温度45℃的制冷温差，有效降低暗电流噪声。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统，配合大面积散热片和智能温控风扇，确保稳定的制冷性能。
技术规格
核心性能参数
| 传感器 | 索尼 IMX183 黑白 CMOS |
|---|---|
| 图像分辨率 | 2000万像素 (5440×3648) |
| 像素尺寸 | 2.4μm × 2.4μm |
| 传感器尺寸 | 对角线 15.72mm |
| 成像区域 | 13.06mm × 8.76mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 12位 |
| 读取噪声 | 1.4 - 2.6 e⁻ |
| 满井电荷 | 15ke⁻ |
| 量子效率峰值 | >84% |
| 动态范围 | 75 dB |
| 信噪比 | 41.6 dB |
数据传输与帧率
| 数据接口 | USB 3.0 |
|---|---|
| 最大帧率 | 18 FPS @ 5440×3648 (USB3.0) |
| DDR3缓存 | 512MB (4Gb) |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 100× |
制冷与环境控制
| 制冷方式 | 两级TEC制冷 |
|---|---|
| 制冷能力 |
短曝光（<5秒）：ΔT = -35℃ 长曝光（>5秒）：ΔT = -45℃ |
| 防结露系统 | 可调节加热窗 |
| 前窗保护玻璃 | AR增透滤镜 |
物理规格
| 相机接口 | M42 × 0.75mm螺纹 |
|---|---|
| 占用后截距长度 | 17.5mm / 12.5mm 可调节 |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 电源要求 | DC 12V 3.3A |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
相机接口与尺寸

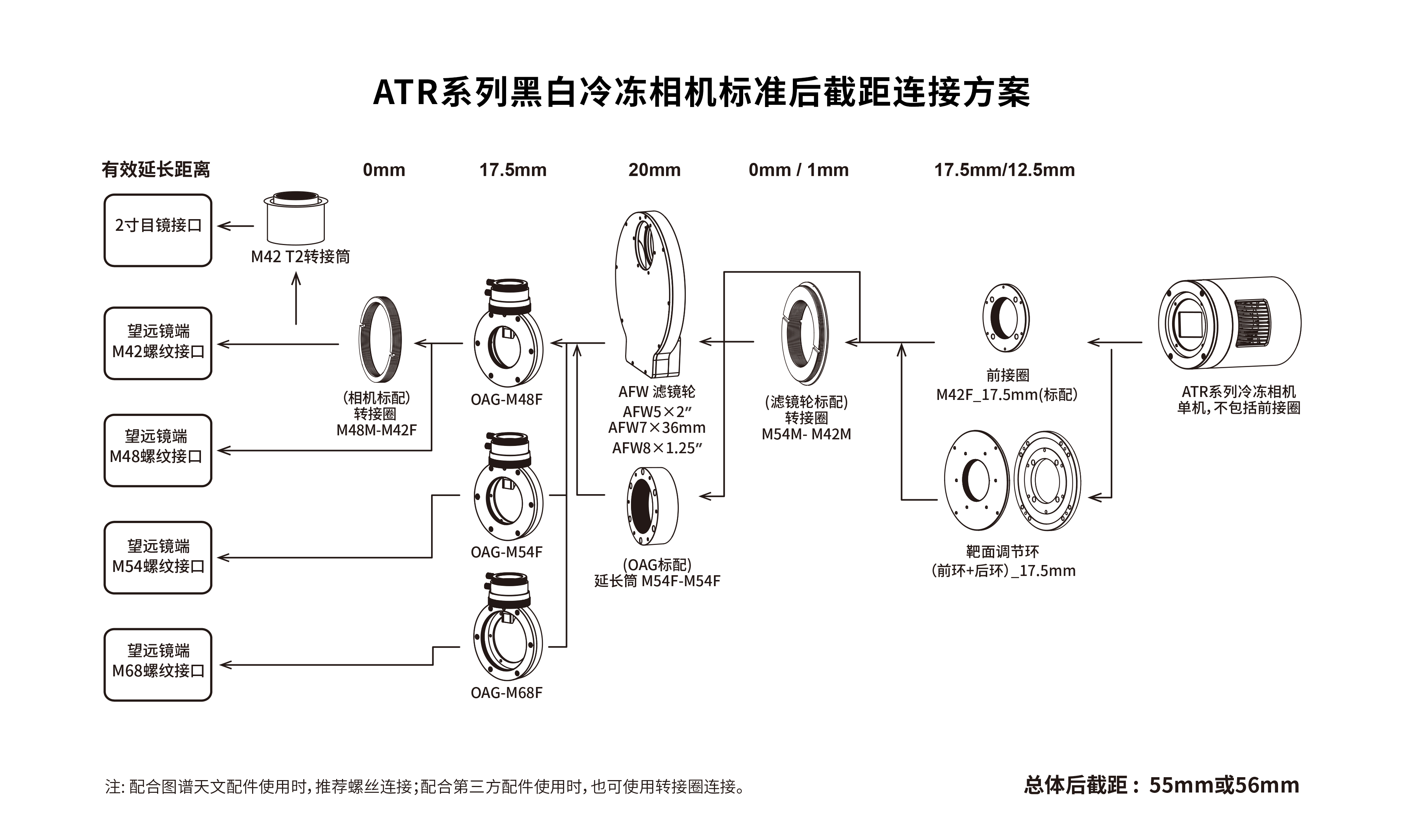

可调节后截距设计
ATR183M具有独特的可调节后截距设计，可在17.5mm和12.5mm之间切换。相机带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR183M还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。

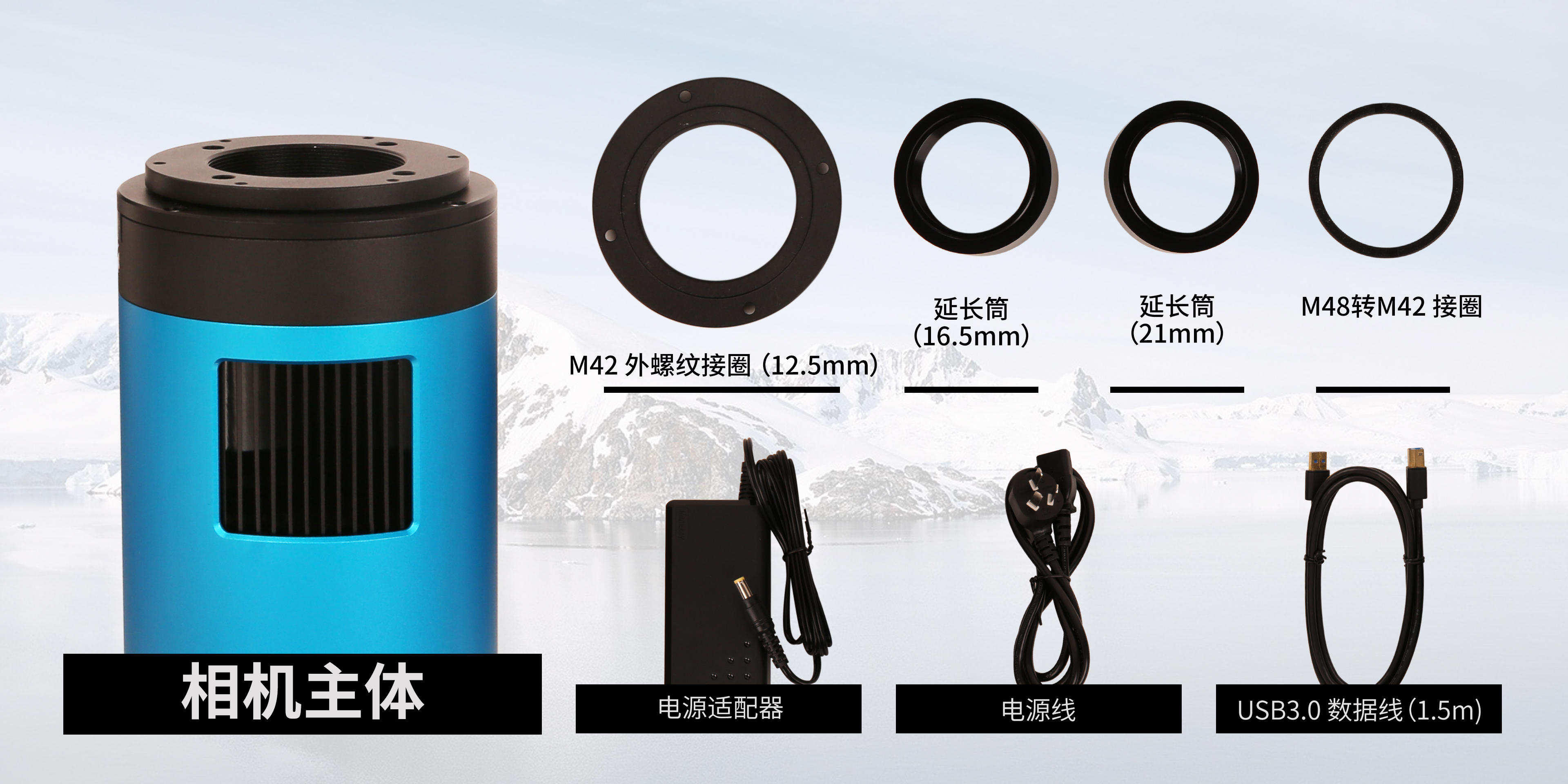

包装内容
标准配置包含：
ATR183M相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
