ATR432M 全局快门相机
搭载索尼 IMX432 全局快门黑白 CMOS传感器的专业天文摄影相机，具有170万像素分辨率、9微米大像元、100ke⁻超大满井容量、精确温度调节和防结露设计，为行星摄影和幸运成像提供卓越性能。
功能描述
ATR432M(ATR3CMOS01700KMA)是专为天文摄影设计的数码成像设备。其独特的全局快门设计完全消除了卷帘快门效应，结合9微米大像元和100ke⁻超大满井容量，使其成为行星摄影、幸运成像和太阳系天体拍摄的理想选择。黑白传感器设计提供了更高的灵敏度和更广的光谱响应范围，配合可调节的防结露加热窗和两级TEC制冷系统，确保在各种环境条件下的稳定工作。
ATR432M的核心功能：
- IMX432 全局快门黑白CMOS图像传感器
- 分辨率：170万像素（1600×1100）
- 9.0微米方形像素
- 对角线长度：17.5mm
- 12位 ADC
- 512MB DDR3缓存
- 可调节加热窗防结露系统
- 全局快门，完全无卷帘效应
- 无辉光设计
- 读取噪声：2.4 到 20.2e⁻
- 超高帧率：USB3.0下128FPS
- 最大信噪比：50 dB
- 动态范围：74 dB
- TEC制冷：短曝光-35℃/长曝光-45℃
- 可调节后截距：17.5mm/12.5mm
核心特性
170万
像素
1600×1100分辨率
100 ke⁻
超大满井容量
卓越的动态范围
9.0 μm
大像元尺寸
优秀的光收集能力
> 79%
量子效率峰值
高效光电转换
128 FPS
超高帧率
USB3.0全分辨率
全局快门
快门类型
无卷帘效应
技术优势
全局快门170万像素传感器
ATR432M采用索尼IMX432全局快门黑白传感器，拥有170万像素（1600×1100）的分辨率和14.4mm × 9.9mm的成像区域。9.0μm的大像元尺寸提供了优秀的光收集能力，全局快门设计完全消除了拍摄快速移动天体时的卷帘效应。黑白传感器设计去除了拜耳滤镜，提供更高的灵敏度和分辨率。

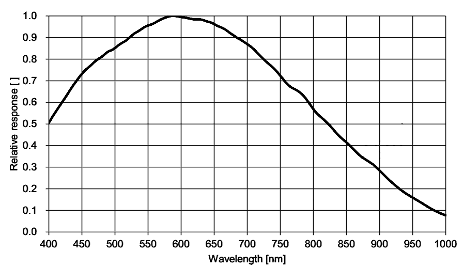

索尼IMX432光谱响应曲线
ATR432M的黑白传感器量子效率峰值超过79%，在可见光和近红外范围内都保持优秀的响应能力。可选配AR增透滤镜或红外滤镜，满足不同波段的拍摄需求。黑白传感器无拜耳矩阵，每个像素都能独立采集光信号，提供更高的分辨率和灵敏度。
全局快门技术优势
与传统卷帘快门不同，全局快门能够同时曝光整个传感器的所有像素，完全消除了拍摄快速移动目标时的果冻效应和图像变形。这对于拍摄快速旋转的木星、土星等行星，以及太阳黑子、月面细节等快速变化的天体现象尤为重要。
512MB DDR3缓存技术
ATR432M配备512MB (4Gb) DDR3高速缓存，确保在高帧率拍摄时数据传输的稳定性。大容量缓存能够缓冲多帧图像数据，避免因数据传输瓶颈导致的丢帧现象，为幸运成像和视频拍摄提供可靠保障。
智能防结露加热窗系统
ATR432M配备可调节的加热窗防结露系统，通过在光学窗口周围集成加热元件，根据环境湿度和温度智能调节加热功率，有效防止光学窗口在潮湿环境下结露，确保在各种天气条件下都能获得清晰的图像。

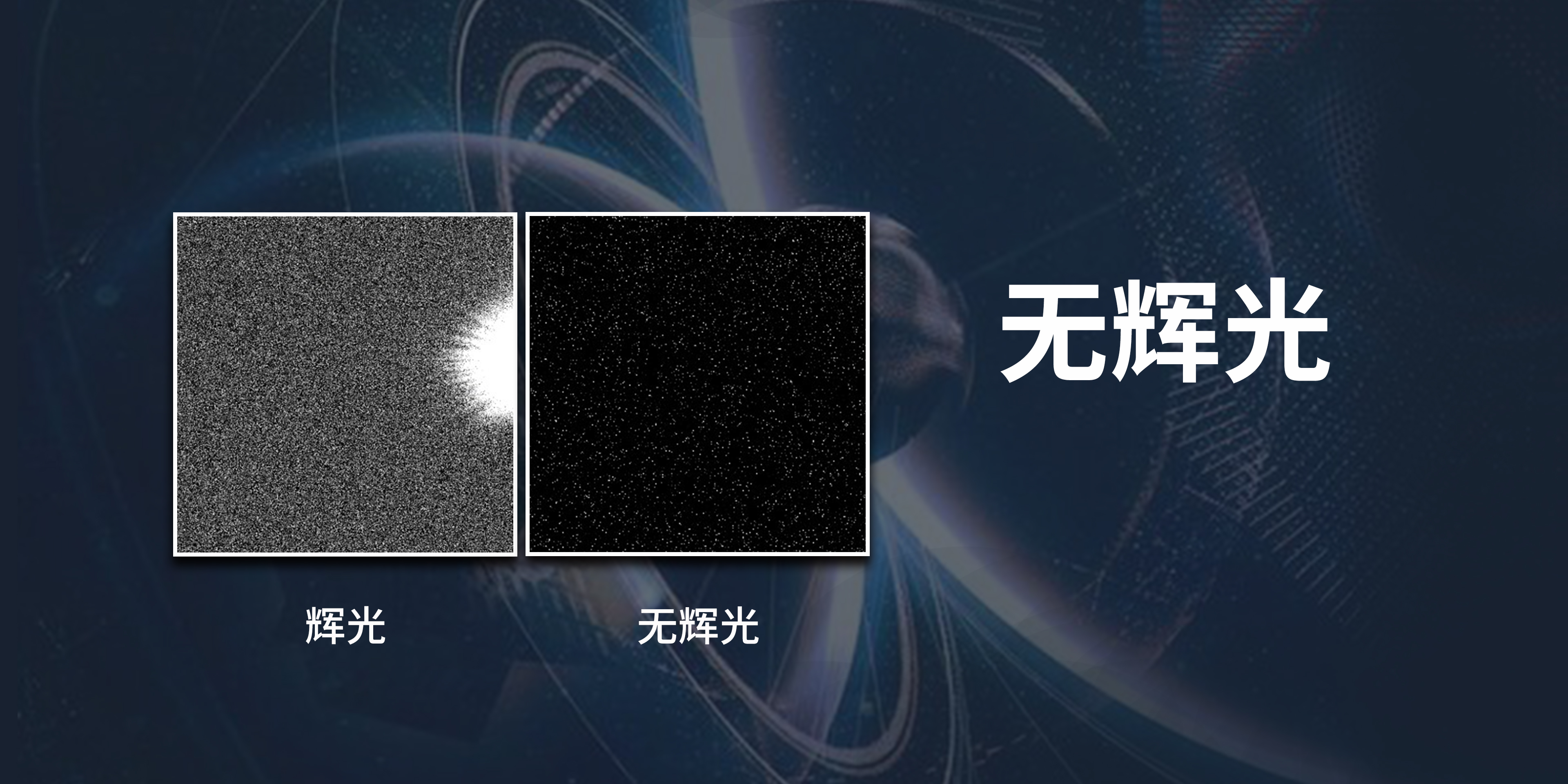

无辉光设计
ATR432M经过精心的电路设计和屏蔽优化，实现了完全的无辉光拍摄。即使在长时间曝光下，图像边缘也不会出现任何辉光现象，保证了图像的纯净度和可用性。
可调节后截距设计
ATR432M具有独特的可调节后截距设计，可在17.5mm和12.5mm之间切换，为不同光学系统提供最佳的适配方案。这种灵活性使相机能够适应各种望远镜和镜头系统。
精密制冷系统
两级TEC深度制冷技术
ATR432M采用两级热电冷却（TEC）系统，配合可控电风扇辅助散热。TEC系统由PID算法精确控制，温度调节精度达到0.1°C。短曝光（<5秒）可达到低于环境温度35℃的制冷温差，长曝光（>5秒）可达到低于环境温度45℃的制冷温差，有效降低暗电流噪声。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统，确保稳定的制冷性能。
技术规格
核心性能参数
| 传感器 | 索尼 IMX432 黑白 CMOS |
|---|---|
| 图像分辨率 | 170万像素 (1600×1100) |
| 像素尺寸 | 9.0μm × 9.0μm |
| 传感器尺寸 | 对角线 17.5mm |
| 成像区域 | 14.4mm × 9.9mm |
| 快门类型 | 全局快门 |
| ADC位深 | 12位 |
| 读取噪声 | 2.4 - 20.2 e⁻ |
| 满井电荷 | 100ke⁻ |
| 量子效率峰值 | >79% |
| 动态范围 | 74 dB |
| 信噪比 | 50 dB |
数据传输与帧率
| 数据接口 | USB 3.0 |
|---|---|
| 最大帧率 | 128 FPS @ 1600×1100 (USB3.0) |
| DDR3缓存 | 512MB (4Gb) |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 100× |
制冷与环境控制
| 制冷方式 | 两级TEC制冷 |
|---|---|
| 制冷能力 |
短曝光（<5秒）：ΔT = -35℃ 长曝光（>5秒）：ΔT = -45℃ |
| 防结露系统 | 可调节加热窗 |
| 前窗保护玻璃 | AR增透滤镜 |
物理规格
| 相机接口 | M42 × 0.75mm螺纹 |
|---|---|
| 占用后截距长度 | 17.5mm / 12.5mm 可调节 |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 电源要求 | DC 12V 3.3A |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
相机接口与尺寸

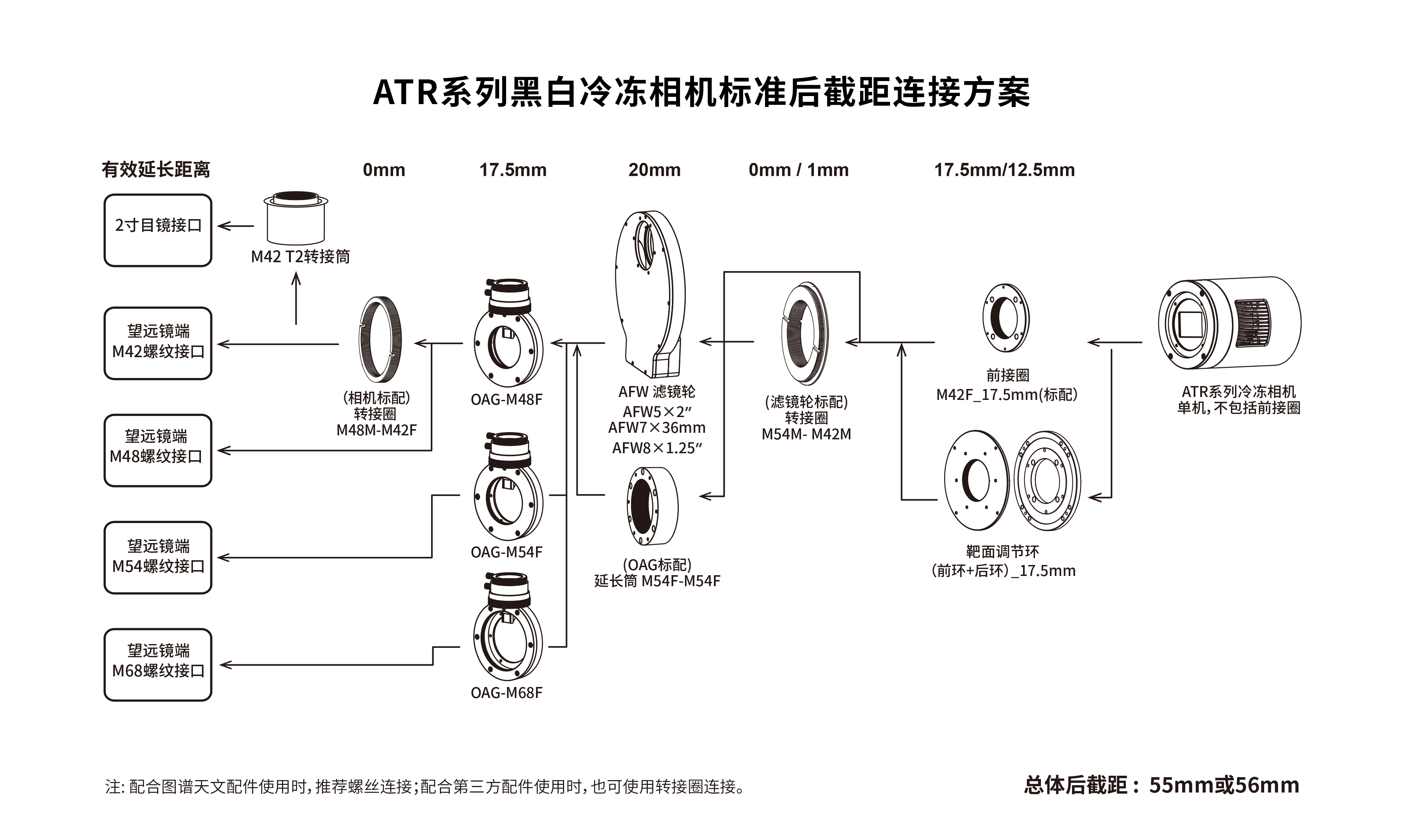

可调节后截距设计
ATR432M具有独特的可调节后截距设计，可在17.5mm和12.5mm之间切换。相机带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR432M还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。
包装内容
标准配置包含：
ATR432M相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
