ATR585M 深空相机

搭载索尼 IMX585 1/1.2英寸画幅黑白 CMOS传感器的专业深空天文摄影相机,具有830万像素分辨率、精确温度调节、超低读出噪声和无辉光特性,为深空天体拍摄提供卓越性能。

ATR585M 深空相机产品图

功能描述

ATR585M(ATR3CMOS08300KMA)是专为天体摄影设计的数码成像设备。因为图像传感器冷却后的超低读出噪声和无辉光特性,该相机主要可用于深空天体的拍摄。它也能够用于行星照片拍摄。其卓越的表现和广泛的用途将会给予用户非凡的天文摄影体验。

ATR585M的功能如下:

  • IMX585 黑白CMOS图像传感器
  • 分辨率:830万像素(3840×2160)
  • 2.9微米方形像素
  • 1/1.2英寸画幅
  • 12位 ADC
  • 512MB内存
  • 精确的温度调节
  • G灵敏度:9560mv,1/30s
  • 无辉光
  • 超低噪声:0.46 到 5.18e⁻
  • 支持高帧率模式(12位输出下全像素最高帧率24FPS)
  • 最大信噪比:45 dB
  • 动态范围:88.6 dB(HDR模式)
  • 短曝光下能够达到低于环境温度35℃的制冷温差/长曝光下能够达到低于环境温度45℃的制冷温差

核心特性

830万
像素
3840×2160分辨率
39.1 ke⁻
满井电荷容量
优秀的动态范围
0.46 e⁻
超低读取噪声
HCG模式最低噪声
> 91%
量子效率峰值
卓越的光电转换能力
88.6 dB
动态范围
HDR模式下性能
-45℃
制冷温差
两级TEC深度制冷

技术优势

1/1.2英寸画幅830万像素传感器

ATR585M采用索尼IMX585背照式传感器,拥有830万像素(3840×2160)的分辨率和11.2mm × 6.3mm的1/1.2英寸画幅尺寸。2.9μm的像素尺寸提供了优秀的光收集能力,背照式设计进一步提升了量子效率。

索尼IMX585光谱响应曲线

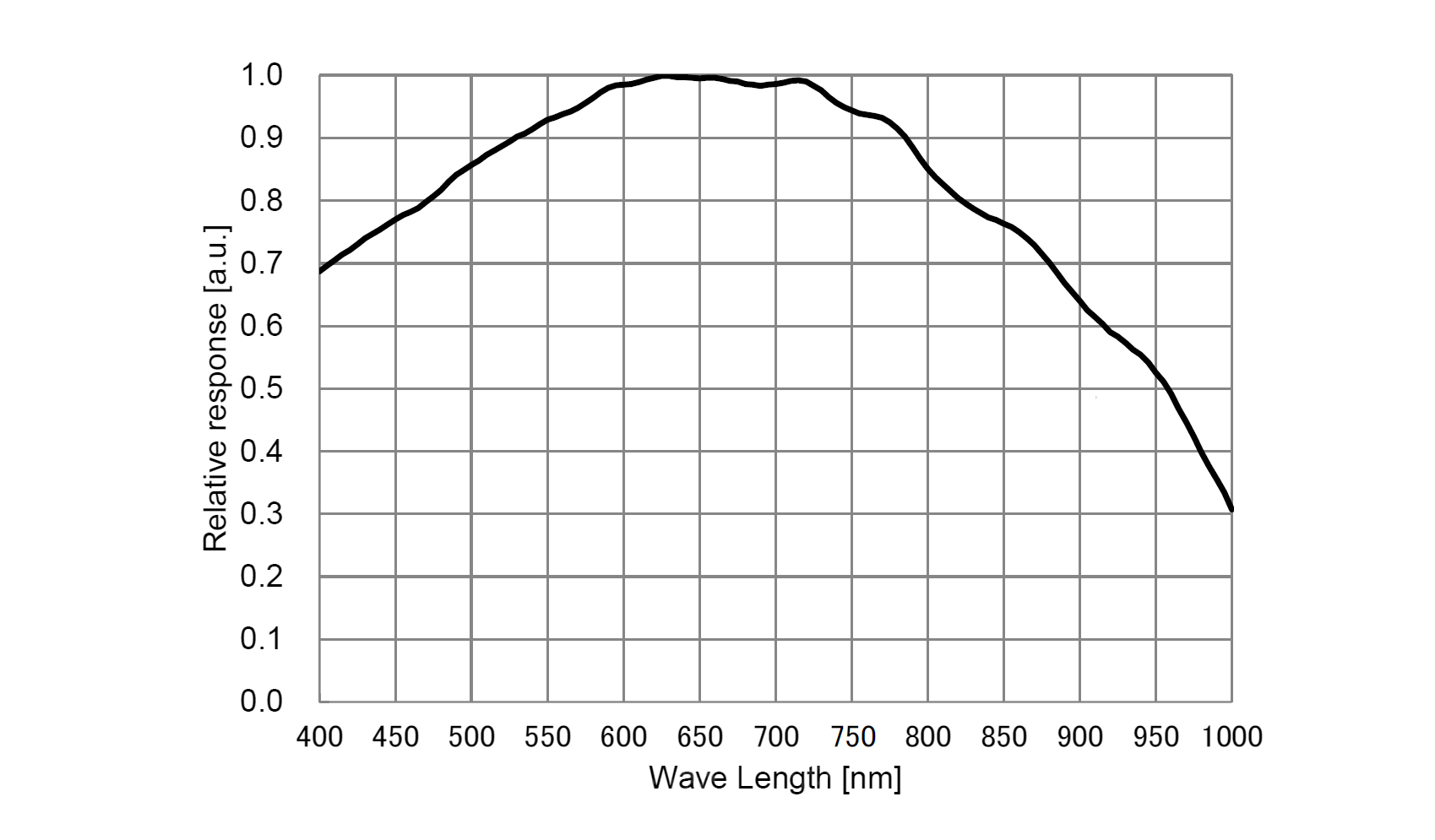

ATR585M的传感器G灵敏度为9560mv,1/30s。其量子效率峰值超过91%,在可见光和近红外范围内都保持优秀的响应能力。配备AR增透滤镜后,其光谱响应范围为380-1100nm。

IMX585光谱灵敏度特性曲线

12位 ADC 和灵活ROI

ATR585M输出原生12位ADC。该相机支持硬件像素合并输出模式,硬件像素合并后输出更低分辨率的12bit图像数据。该型号还支持硬件ROI,并且ROI的尺寸越小,帧率越高。

不同分辨率/数据位/数据传输接口下的帧率

分辨率 12-bit 输出 8-bit 输出
USB3.0 USB2.0 USB3.0 USB2.0
3840×2160 24 2.5 47 5.6
1920×1080 70 7.3 70 7.9

单位:帧/秒 (FPS)

512MB DDR3缓存技术

ATR585M相机具有512MB (4Gb) DDR3缓存,有助于保持数据传输稳定性,并有效减少辉光现象,因为图像数据能被缓存,无需将数据匆忙发送到接收端。

DDR3缓存模块示意图

像素合并技术

ATR585M支持从1×1到8×8的数字像素合并(堆叠或平均方法)和从1×1到2×2的硬件像素合并(平均方法)。硬件像素合并的效率远快于软件像素合并。

HCG/LCG/HDR三模式转换增益

ATR585M支持HCG、LCG和HDR模式转换。

无辉光设计

ATR585M经过精心设计,能够实现无辉光照片拍摄。相比之下,ATR585M捕获的图像并没有辉光现象。

无辉光对比图

精密制冷系统

两级TEC深度制冷技术

ATR585M的冷却系统为两级热电冷却(TEC)系统,带有可控电风扇辅助散热。TEC系统由PID算法控制,允许TEC精确调节到目标温度,偏差为0.1°C。工作温度可调节至特定数值,有效制冷温差可低于环境温度45°C。这种高效的制冷系统保证了相机图像的稳定性和质量。

两级TEC制冷系统结构示意图

TEC制冷结构

采用两级半导体制冷片串联设计,第一级负责传感器直接降温,第二级负责将热量高效传导至散热系统。

防结露加热系统工作原理图

防结露加热系统

相机前端配备智能防结露加热系统,能够自动监测环境湿度和温度,在必要时启动加热功能,防止光学窗口结露。

技术规格

核心性能参数

最大帧率 (USB 3.0) 12位:24 FPS @ 3840×2160
12位:70 FPS @ 1920×1080
8位:47 FPS @ 3840×2160
8位:70 FPS @ 1920×1080
读取噪声 HCG模式:0.78 - 1.12 e⁻
LCG模式:2.0 - 5.19 e⁻
满井电荷 39.1ke⁻
量子效率峰值 >91%
动态范围 88.6 dB(HDR模式)
信噪比 45 dB
曝光时间范围 0.1毫秒 - 3600秒
增益范围 1× - 100×
制冷能力 短曝光:ΔT = -35℃
长曝光(>1秒):ΔT = -45℃

基础技术规格

传感器 索尼 IMX585 背照式黑白 CMOS
图像分辨率 830万像素 (3840×2160)
像素尺寸 2.9μm × 2.9μm
传感器尺寸 1/1.2英寸画幅(对角线 12.85mm)
成像区域 11.2mm × 6.3mm
快门类型 卷帘快门
ADC位深 12位(16位@HDR)
DDR3缓存 512MB (4Gb)
光谱响应范围 380-1100nm(装备AR增透滤镜)
前窗保护玻璃 AR增透滤镜

接口与物理规格

数据接口 USB 3.0 / USB 2.0
相机接口 M42 × 0.75mm螺纹
占用后截距长度 17.5mm
USB集线器 USB 2.0集线器,用于连接附件
电源要求 DC 12V 3.3A
外形尺寸 直径 80mm × 高度 107.1mm
重量 577克
制冷方式 两级TEC制冷
支持系统 Windows XP/Vista/7/8/10/11(32&64位)
Mac OS X、Linux
SDK支持 Native C/C++、C#/VB.NET、Python
Java、DirectShow、Twain等

多模式灵活切换

ATR585M支持HCG、LCG和HDR模式转换,为不同拍摄需求提供最优解决方案。

HCG模式性能

相机设置:全分辨率,RAW 12位模式,温度:-10℃

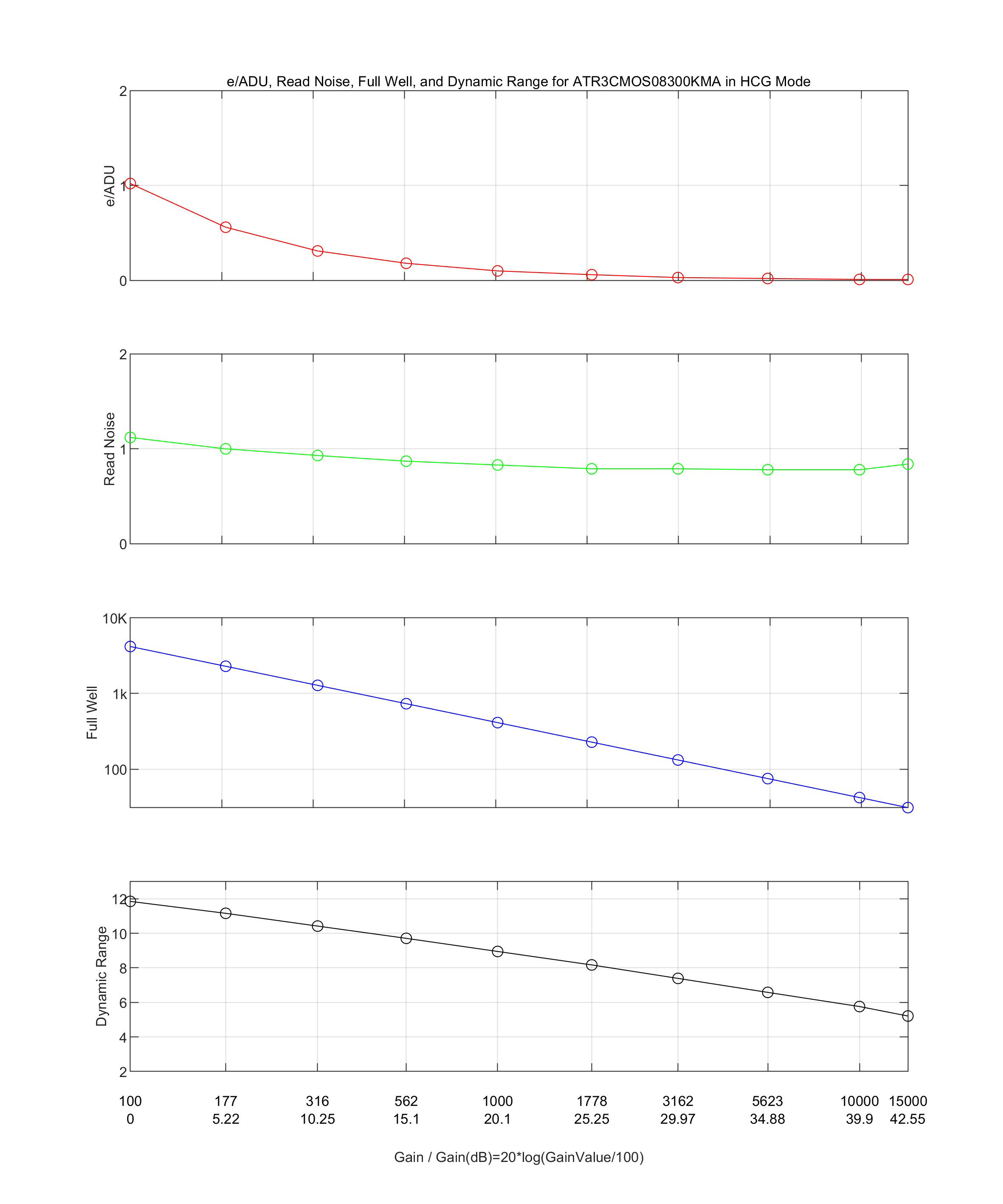

HCG模式下,读取噪声范围为0.78-1.12e⁻,满井容量为4.1ke⁻,动态范围达到11.85 stops。特别适合需要超低读出噪声的深空拍摄。

HCG模式性能曲线图

LCG模式性能

相机设置:全分辨率,RAW 12位模式,温度:-10℃

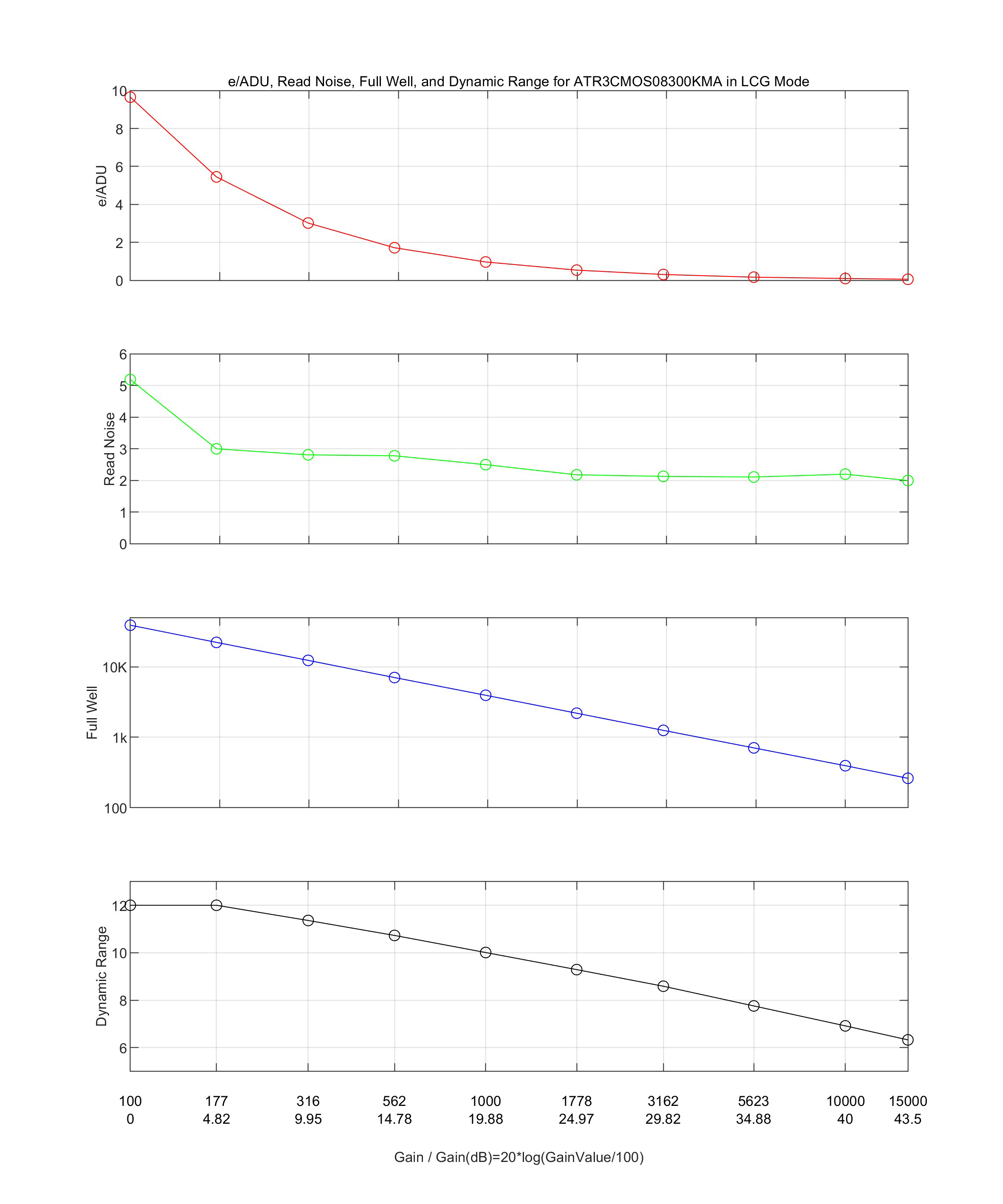

LCG模式提供39.1ke⁻的满井容量,读取噪声为2.0-5.19e⁻,动态范围为12 stops。适合拍摄明亮天体或需要更大满井容量的场景。

LCG模式性能曲线图

HDR模式性能

相机设置:全分辨率,RAW 16位模式,温度:-10℃

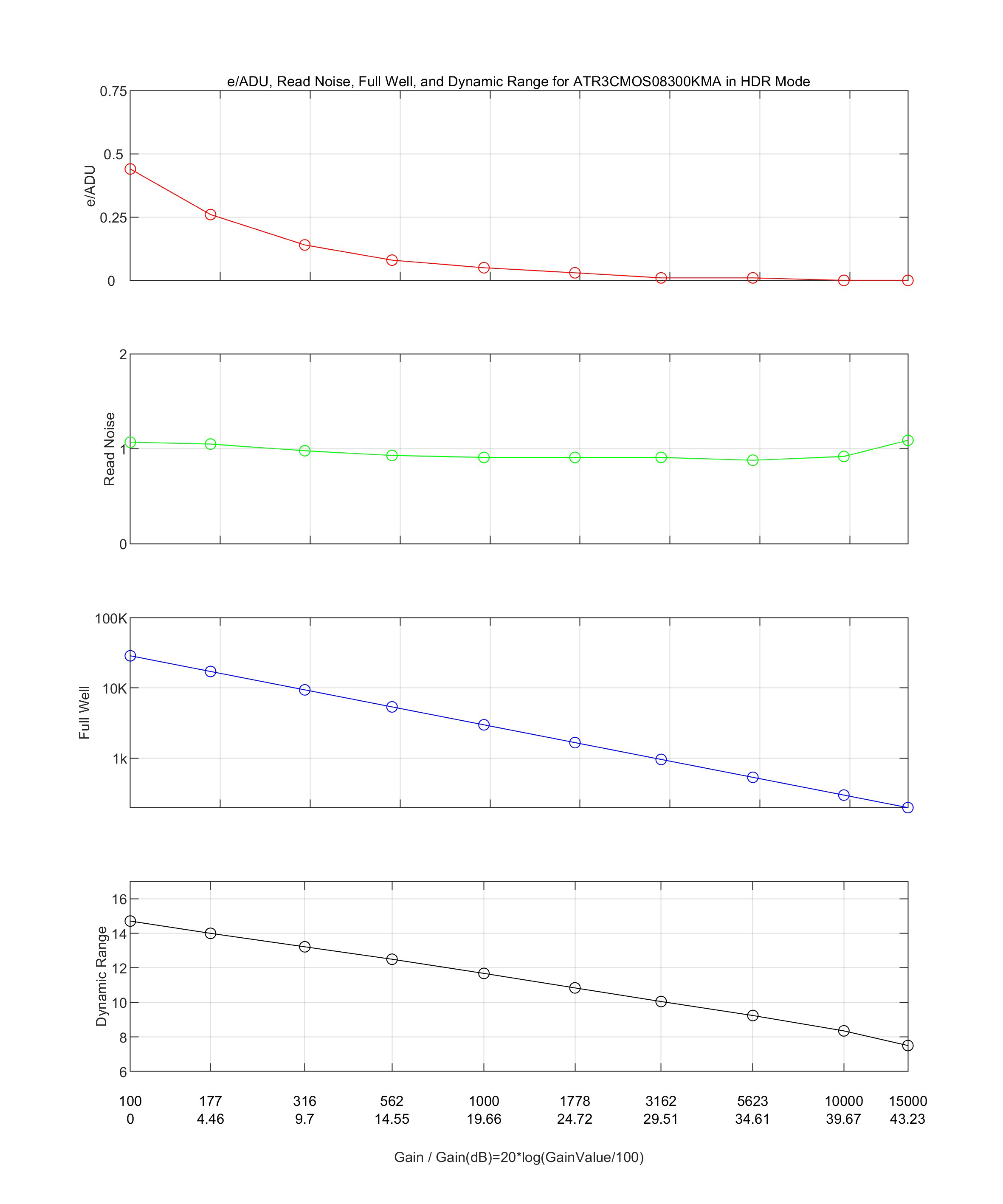

HDR模式提供28ke⁻的满井容量,读取噪声为0.88-1.09e⁻,动态范围达到14.71 stops。这是ATR585M的最大动态范围模式,非常适合拍摄高对比度的天体目标。

HDR模式性能曲线图

相机接口与尺寸

标准接口设计

内螺纹法兰的厚度为17.5mm,即相机占用的后截距为17.5mm。ATR585M带有M42×0.75接口,可以通过M42×0.75的螺纹直接连接到望远镜。ATR585M还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。

后截距连接方案图

包装内容

包装内容总览

标准配置包含:

ATR585M相机本体
电源适配器:输入AC 100-240V 50Hz/60Hz,输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆(1.5米)
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖

注:实际包装内容以产品实物为准,图谱保留在不影响产品性能的前提下进行细节调整的权利。
