内嵌ST4自动导星接口
GPM662M内置标准ST4导星接口，可以直接连接到赤道仪的ST4导星端口，无需额外的转接设备。这种设计简化了导星系统的配置，减少了线缆连接，提高了系统的可靠性。配合主流导星软件如PHD2、MetaGuide等，实现精准的自动导星控制。
GPM662M 黑白导星相机
搭载索尼 IMX662 黑白背照式 CMOS 传感器的专业导星相机，具有高效的红外波段光捕捉能力和卓越的满井容量，为精确导星和天体摄影提供优异性能。
功能描述
GPM662M相机具有高效的红外波段光捕捉能力，其在650nm处具有非常高的QE值。此外它还具有高满阱、高动态、高灵敏度和低读出噪声等优势。这使得GPM662M在自动导星、日面摄影和月面摄影中都有着不俗的性能。
GPM662M的特点如下：
- IMX662 黑白 CMOS 传感器
- 分辨率：210万像素（1920×1080）
- 2.9微米方形像素
- 1/2.8 英寸画幅
- 12 位ADC
- 内置帧缓存
- HCG/LCG双增益模式
- G 灵敏度：8970 mv，1/30s
- 噪声：0.4 至 5.86e⁻
- 8bit位宽时能达到18FPS
- 最大信噪比：45.3 dB
- 动态范围：75.2 dB
- 内嵌ST4自动导星接口
- 光谱响应：400-1000nm
核心特性
0.4 e⁻
超低读取噪声
HCG模式下的极致性能
8970 mv
G灵敏度
1/30s曝光时间
400-1000nm
光谱响应
扩展至近红外波段
75.2 dB
动态范围
捕捉更多明暗细节
HCG/LCG
双增益模式
灵活适应不同场景
ST4
导星接口
直连赤道仪，精准导星
技术优势

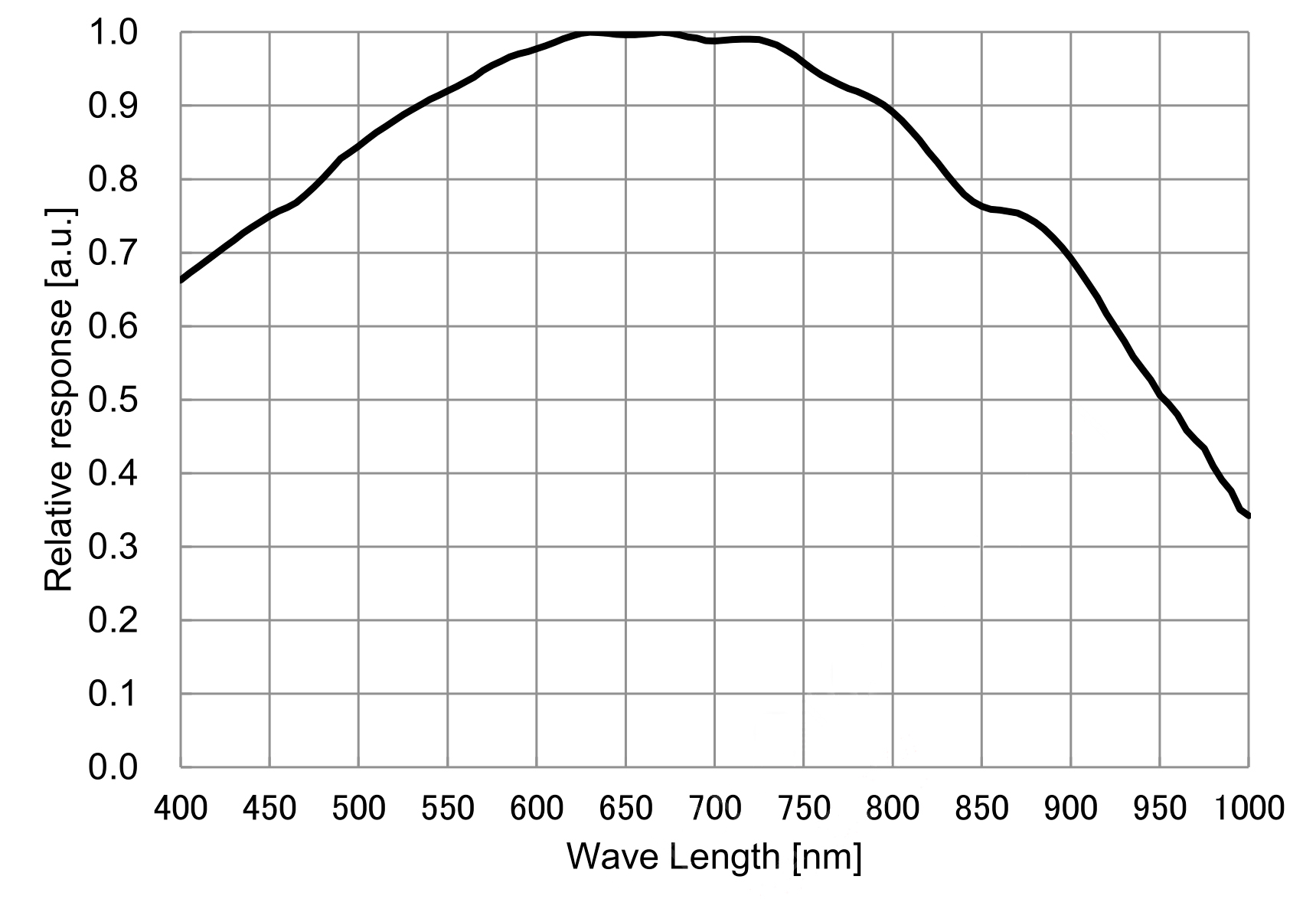

索尼IMX662黑白传感器光谱响应曲线
GPM662M的传感器G灵敏度为8970mv，1/30s。其光谱响应范围达400-1000nm（带AR增透保护玻璃），在650nm处具有非常高的QE值，具有高效的红外波段光捕捉能力。灵敏度是使用色温为2850K的紫色激发光源，并在光源和传感器接收表面之间放置带有红外截止玻璃的CM700(t = 1.0mm)以大量照射平行光而测得的。
HCG/LCG双增益模式
GPM662M支持HCG（高转换增益）和LCG（低转换增益）两种模式切换，为不同的导星场景提供最优化的性能表现：
HCG高转换增益模式
- 超低读取噪声：最低可达0.4e⁻
- 适用场景：暗弱导星、精细制导
- 满井容量：3.89ke⁻
- 优势：在极低光照条件下提供最佳信噪比
LCG低转换增益模式
- 更大满井容量：33.8ke⁻
- 适用场景：明亮导星、太阳月球成像
- 读取噪声：5.86e⁻
- 优势：更宽的动态范围，避免过曝
智能帧缓存技术
什么是帧缓存？
帧缓存是相机内置的高速存储器，用于临时存储采集到的图像数据。它就像一个智能的"缓冲区"，在传感器和计算机之间起到桥梁作用。
帧缓存的优势：
- 稳定数据传输： 有助于保持数据传输的稳定性，当USB传输出现短暂延迟或波动时，帧缓存可以临时存储图像数据，避免丢帧或数据损失，确保导星的连续性和稳定性。
- 减少辉光现象： 有效减少由于图像数据暂时缓冲而引起的辉光现象，保证图像的纯净度，无需将数据匆忙发送到接收端。
- 多相机协同工作： 保证在多台相机同时工作的情况下，每台相机还能达到最大帧率，互不干扰。
- 提升系统兼容性： 即使在配置较低的计算机或USB2.0接口下，帧缓存也能维持稳定的数据流，提升整体系统的兼容性。
12位 ADC 和智能ROI
GPM662M采用原生12位ADC，提供4096级灰度层次，相比8位的256级灰度，能够捕捉更丰富的图像细节。相机支持硬件ROI（感兴趣区域）功能，ROI尺寸越小，帧率越高，这在导星应用中特别有用，可以只选择包含导星的小区域进行高速采集。
不同分辨率/位宽/数据传输接口时的速率
| 分辨率 | 位深模式 | |
|---|---|---|
| 12-bit ADC | 8-bit ADC | |
| 1920 × 1080 | 8.9 | 17.8 |
单位：帧/秒 (FPS) - USB2.0接口
灵活的像素合并
GPM662M支持从 1×1 到 8×8 的数字像素合并（堆叠或平均方法）。像素合并技术可以提高信噪比，在暗弱导星条件下特别有用，通过合并相邻像素来增强导星信号，同时降低读取噪声的影响。
广泛的软件兼容性
GPM662M支持Native、ASCOM、WDM等多种驱动接口，兼容PHD Guiding、N.I.N.A、INDI、MaxIm DL、Nebulosity、MetaGuide等主流天文软件。提供Windows、Linux、macOS、Android等多平台SDK支持，包括Native C/C++、C#/VB.NET、Python、Java、DirectShow、Twain等开发接口。
便捷的供电系统
相机通过USB 2.0 Type-C接口获取供电，无需外接电源。一旦使用USB数据线与主控系统建立连接，该相机即准备好进行工作。这种设计特别适合野外观测，减少了电源线缆的复杂性。
性能分析
GPM662M提供HCG和LCG两种增益模式，可根据不同的导星需求灵活切换，在各种条件下都能提供优异的性能表现。

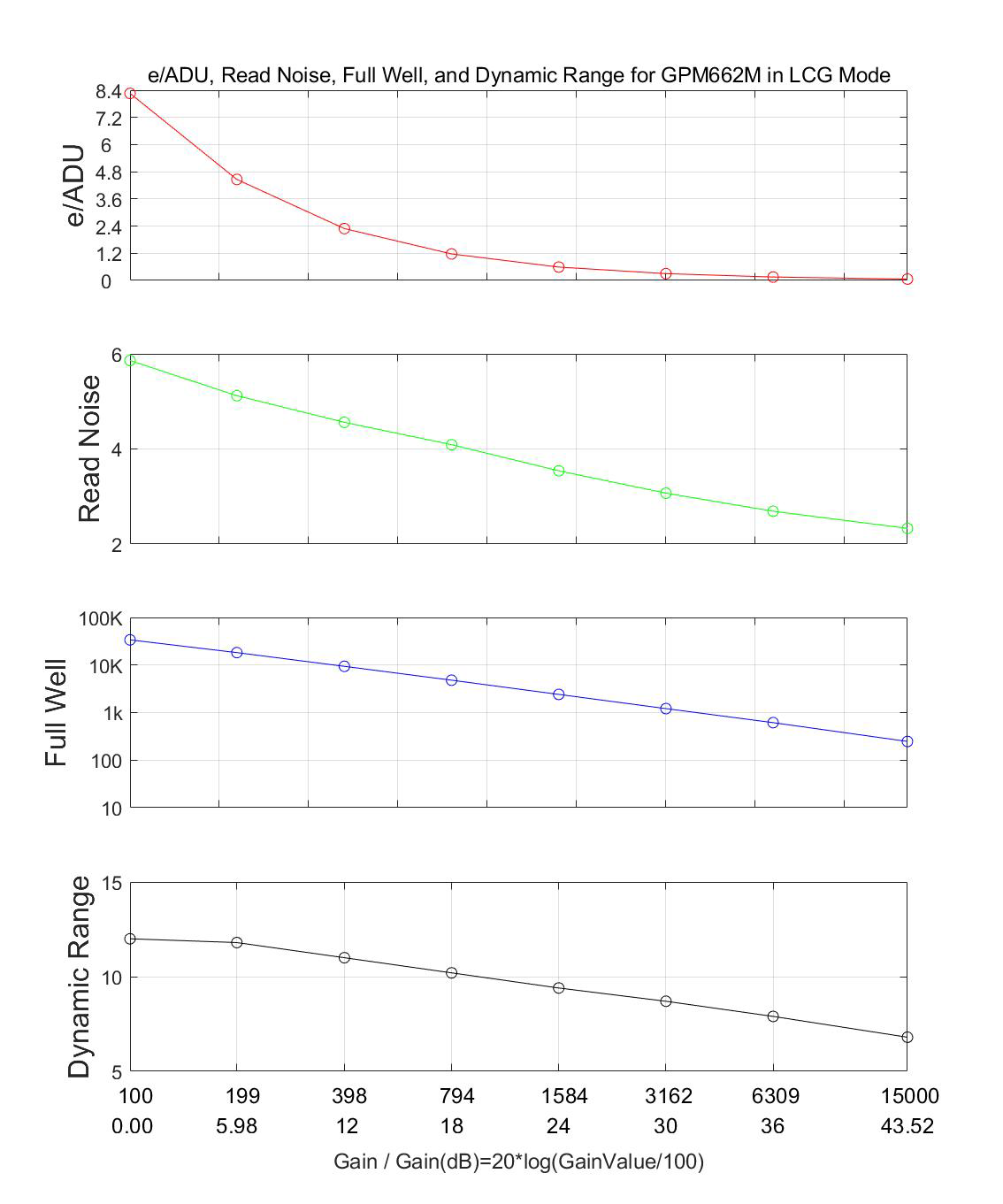

LCG低转换增益模式性能
相机设置：全分辨率，RAW 12位模式，LCG模式
LCG模式提供更大的满井容量（33.8ke⁻），适合拍摄较亮的导星或进行太阳、月球成像。 该模式在保持良好信噪比的同时，提供了更宽的动态范围（75.2dB）， 能够避免在明亮目标上过曝，特别适合日面、月面摄影等应用。
LCG模式关键性能数据
| 增益值 | 100 | 199 | 398 | 794 | 1584 | 3162 | 6309 | 15000 |
|---|---|---|---|---|---|---|---|---|
| 对数增益 (dB) | 0 | 5.98 | 12 | 18 | 24 | 30 | 36 | 43.52 |
| e-/ADU | 8.26 | 4.46 | 2.29 | 1.17 | 0.59 | 0.30 | 0.15 | 0.06 |
| 读出噪声 (e⁻) | 5.86 | 5.12 | 4.56 | 4.09 | 3.54 | 3.07 | 2.69 | 2.33 |
| 满井电荷 (ke⁻) | 33.8 | 18.3 | 9.4 | 4.8 | 2.4 | 1.2 | 0.6 | 0.3 |
| 动态范围 (stop) | 12 | 11.8 | 11 | 10.2 | 9.4 | 8.7 | 7.9 | 6.8 |

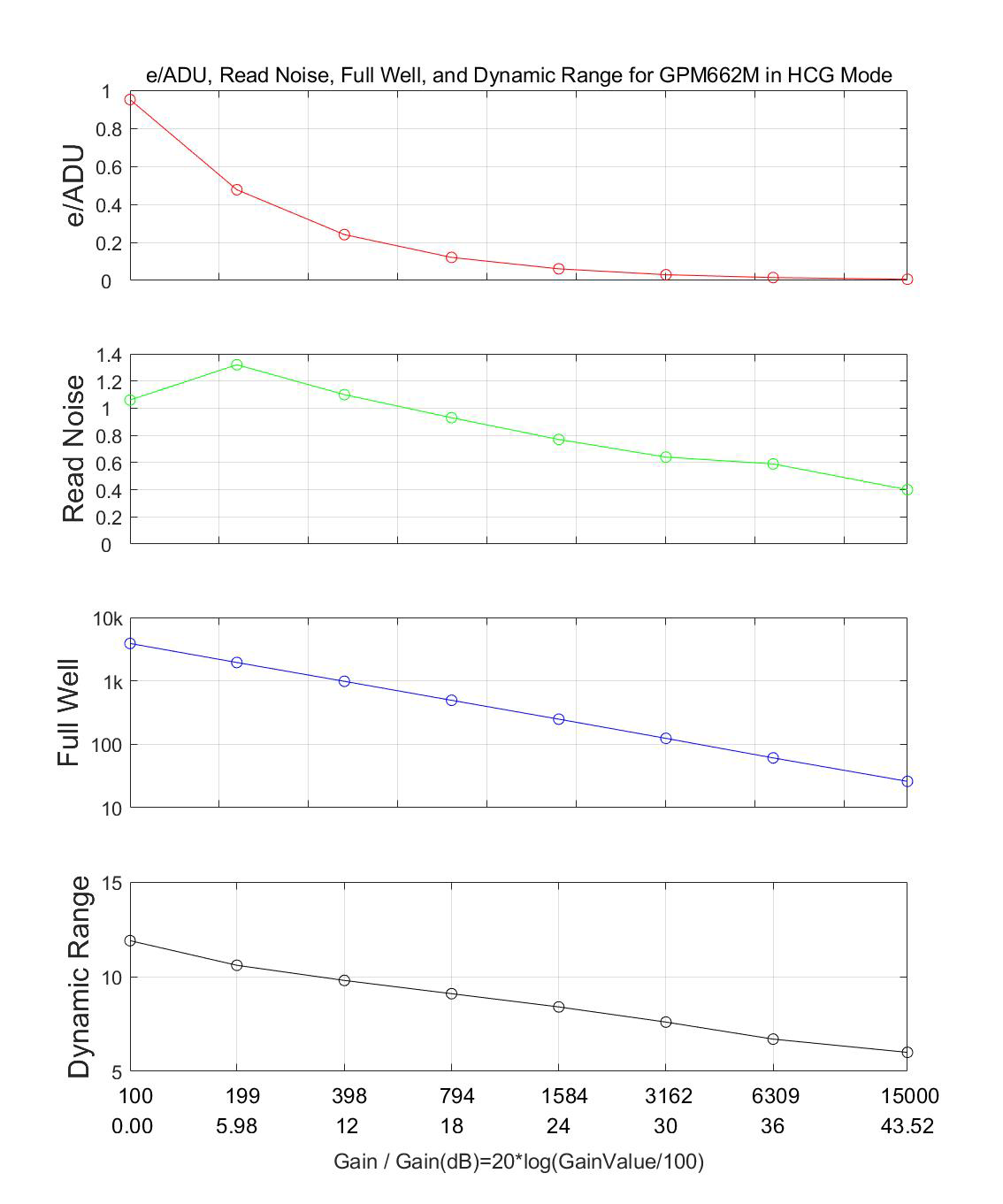

HCG高转换增益模式性能
相机设置：全分辨率，RAW 12位模式，HCG模式
HCG模式专为弱光导星优化，提供极低的读取噪声（最低0.4e⁻）， 这是GPM662M最突出的特性之一。在高增益设置下，读取噪声保持在0.4e⁻， 非常适合捕捉极其暗弱的导星，在精细制导应用中表现卓越。
HCG模式关键性能数据
| 增益值 | 100 | 199 | 398 | 794 | 1584 | 3162 | 6309 | 15000 |
|---|---|---|---|---|---|---|---|---|
| 对数增益 (dB) | 0 | 5.98 | 12 | 18 | 24 | 30 | 36 | 43.52 |
| e-/ADU | 0.951 | 0.477 | 0.241 | 0.121 | 0.061 | 0.030 | 0.015 | 0.006 |
| 读出噪声 (e⁻) | 1.06 | 1.32 | 1.10 | 0.93 | 0.77 | 0.64 | 0.59 | 0.40 |
| 满井电荷 (ke⁻) | 3.89 | 1.95 | 0.98 | 0.49 | 0.25 | 0.12 | 0.06 | 0.03 |
| 动态范围 (stop) | 11.9 | 10.6 | 9.8 | 9.1 | 8.4 | 7.6 | 6.7 | 6.0 |
技术规格
核心性能参数
| 最大帧率 (USB 2.0) |
12位：8.9 FPS @ 1920×1080 8位：17.8 FPS @ 1920×1080 |
|---|---|
| 读取噪声 | HCG: 0.4-1.32e⁻ | LCG: 2.33-5.86e⁻ |
| 满井电荷 | HCG: 3.89ke⁻ | LCG: 33.8ke⁻ |
| 量子效率峰值 | >91% |
| 动态范围 | 75.2 dB |
| 信噪比 | 45.3 dB |
| G灵敏度 | 8970 mv，1/30s |
| 曝光时间范围 | 0.1毫秒 - 1000秒 |
| 增益范围 | 1× - 150× |
基础技术规格
| 传感器 | 索尼 IMX662 黑白背照式 CMOS |
|---|---|
| 图像分辨率 | 210万像素 (1920×1080) |
| 像素尺寸 | 2.9μm × 2.9μm |
| 传感器尺寸 | 1/2.8英寸 (对角线 6.45mm) |
| 成像区域 | 5.57mm × 3.13mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 12位 |
| 帧缓存 | 内置 |
| 增益模式 | HCG/LCG双模式切换 |
| 光谱响应范围 | 400-1000nm（带AR增透保护玻璃） |
接口与物理规格
| 数据接口 | USB 2.0 Type-C |
|---|---|
| 导星接口 | 内嵌ST4自动导星接口 |
| 相机接口 | 1.25英寸外径适配望远镜 标准CS接口适配工业镜头 |
| 后截距 | 8.5mm（搭配C接口达17.5mm，搭配CS接口达12.5mm） |
| 保护窗口 | 红外截止滤光片/增透窗口 |
| 外形尺寸 | 直径 37mm × 高度 72.4mm |
| 重量 | 65.3克 |
| 散热方式 | 被动散热 |
| 支持系统 | Windows XP/Vista/7/8/10/11 Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
相机接口与尺寸
接口说明
- 可直接塞进1.25英寸目视口径的望远镜
- GPM搭配1.25英寸延长筒，可直接塞进1.25英寸目视口径的望远镜
- 标准CS接圈可直接适配工业CS接口镜头
- 内嵌ST4自动导星接口能直连赤道仪ST4导星接口
- USB2.0接口Type C口，提供数据传输和供电
包装内容
标准配置包含：
C
GPM662M黑白导星相机主体（配标准CS接口）× 1
D
USB 2.0数据线（2米，Type-A to Type-C）× 1
F
1.25英寸延长筒 × 1
G
ST4导星线缆（2米）× 1
H
5mm接圈 × 1
包装盒尺寸：长19.5cm × 宽16cm × 高6cm（每个成品包装约总重0.8-1.0千克）
