组装教程 | ATR系列深空相机搭配靶面调节环连接滤镜抽屉、OAG偏轴导星器

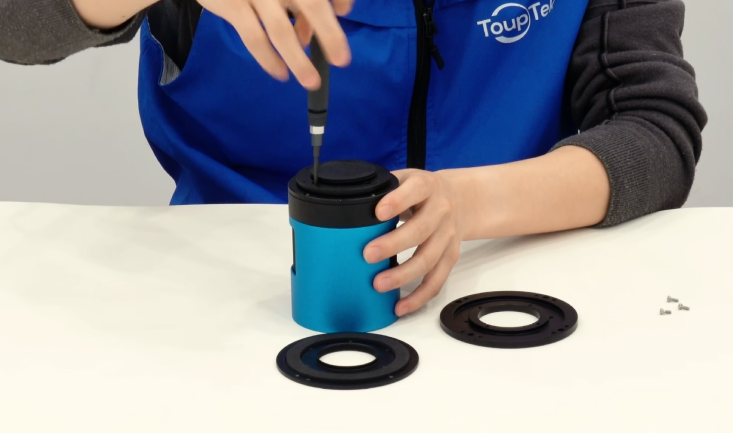

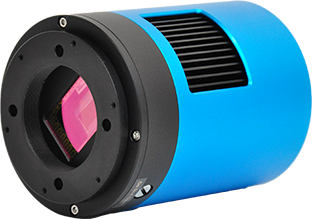

用螺丝刀拆下ATR系列相机顶部螺纹环上4枚螺丝。

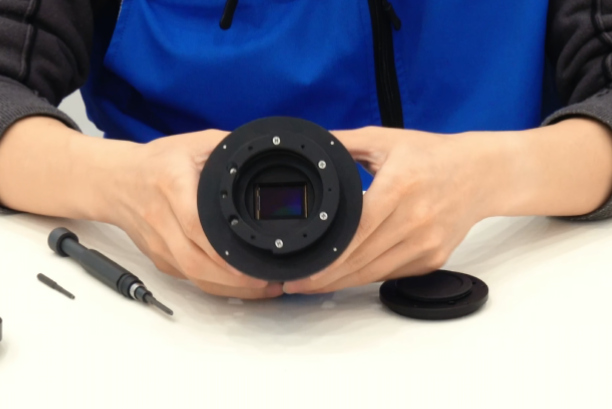

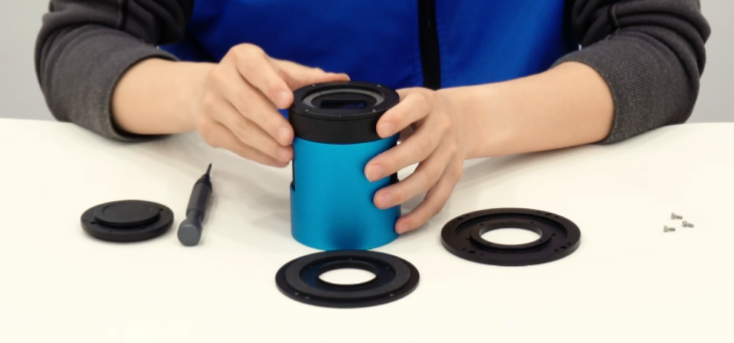

拆下螺纹环后，可看到相机前窗外有一圈灰色垫片，这圈垫片的作用是为了让相机在安装靶面调节环后仍能保持17.5mm后截距。

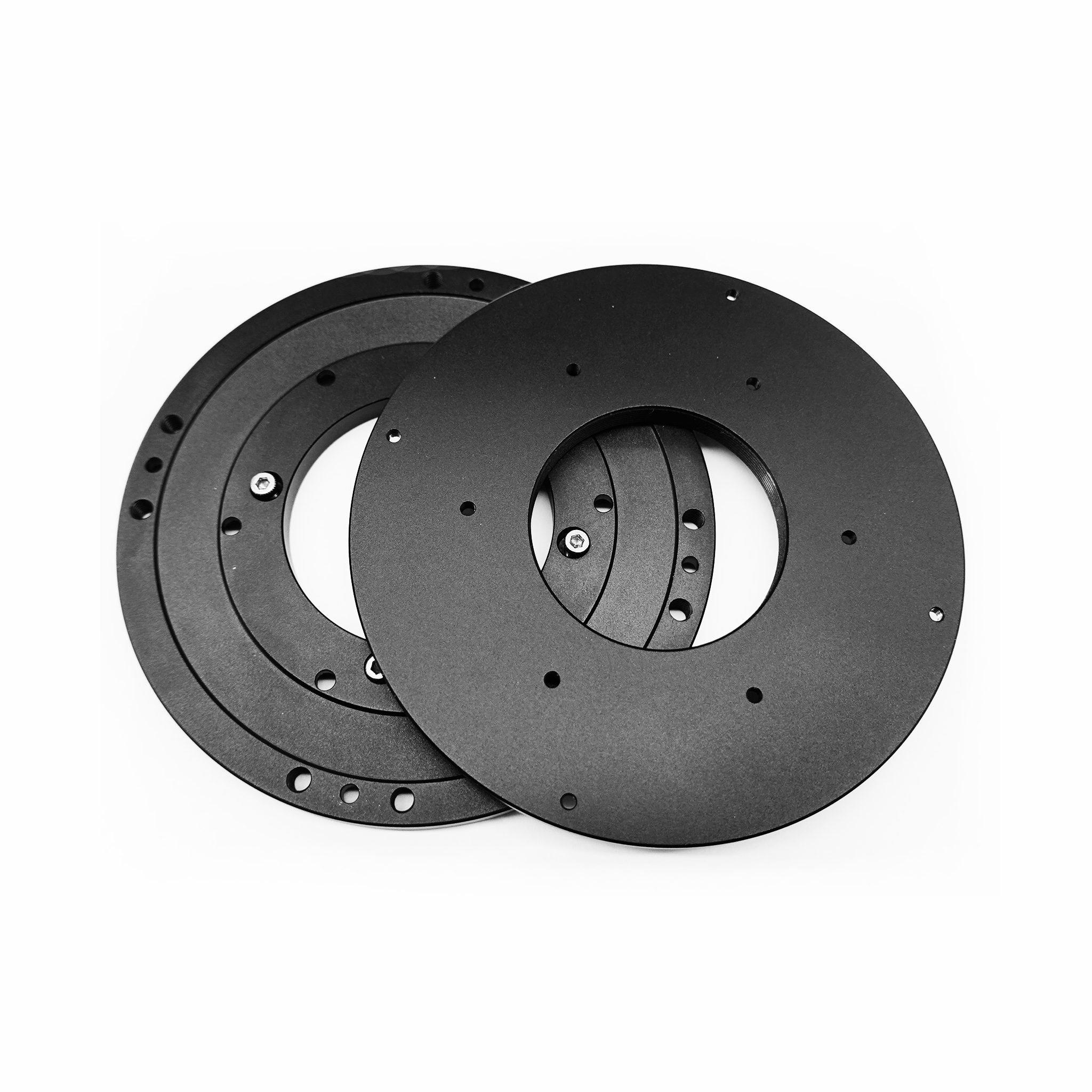

靶面调节环底环内圈4个通孔用以连接相机，另外6个通孔用以为另一半法兰环连接其他配件时使用的长螺丝预留容纳空间。

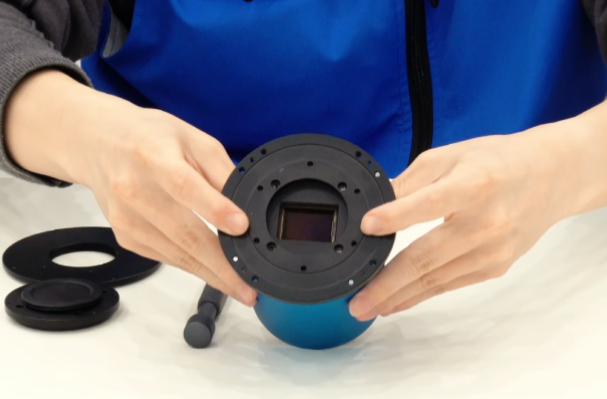

连接靶面调节环底环与相机时，注意底环内外圈的4对螺孔孔位需与相机传感器长边方向对应一致。

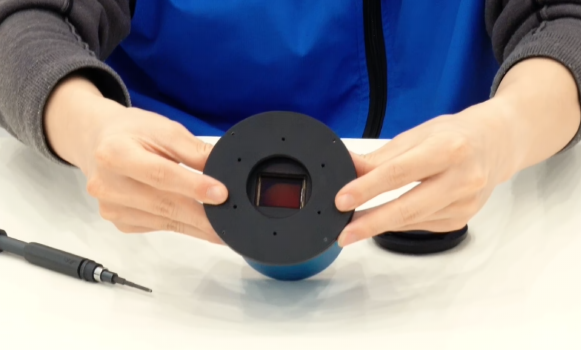

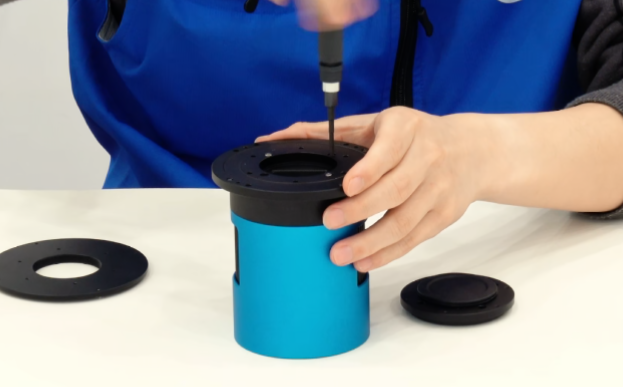

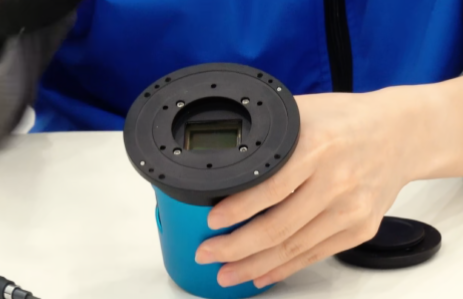

将原相机17.5mm顶部螺纹环上拆下的4枚螺丝放置于底环内圈的4角孔位内，对角拧入螺丝，连接相机。

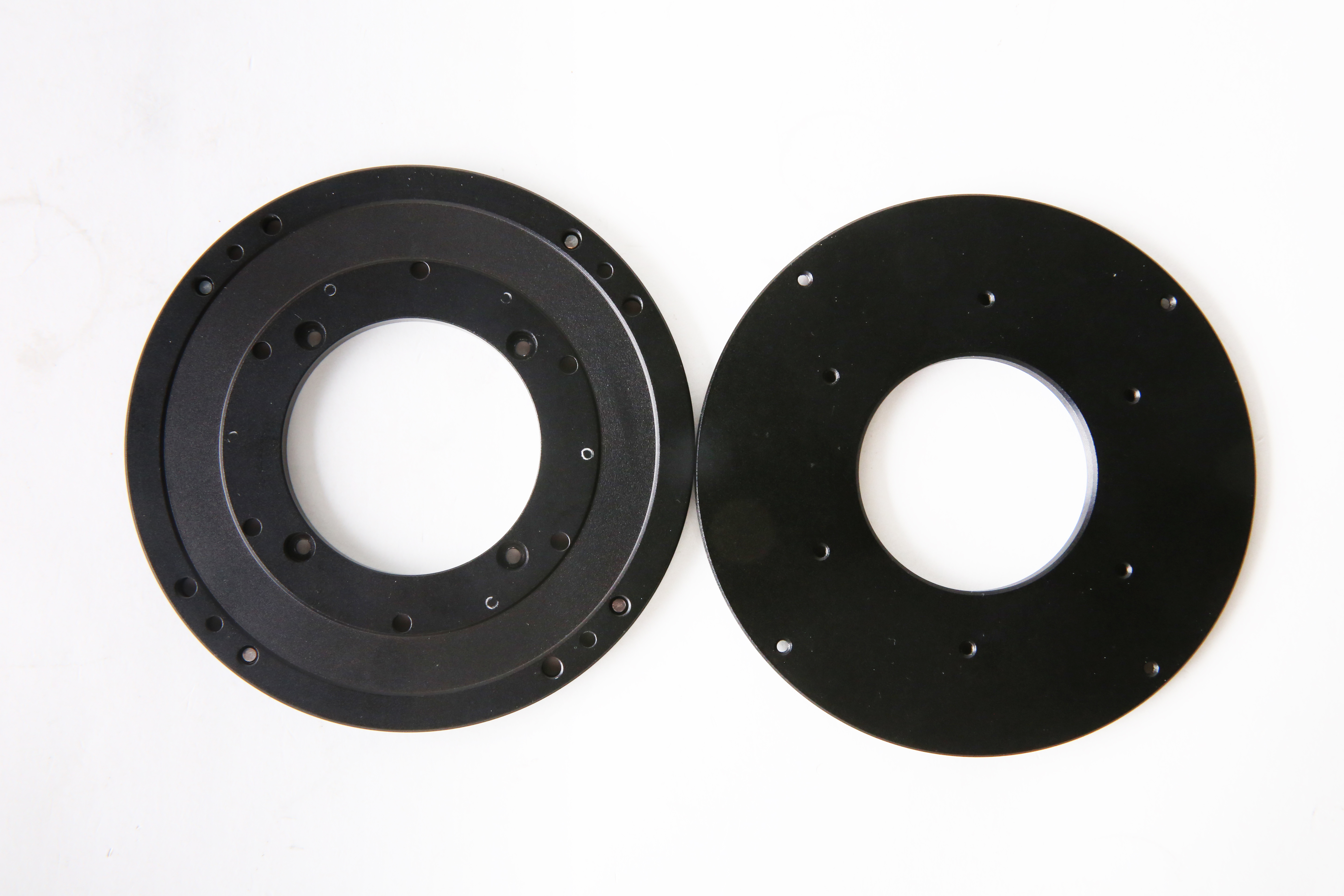

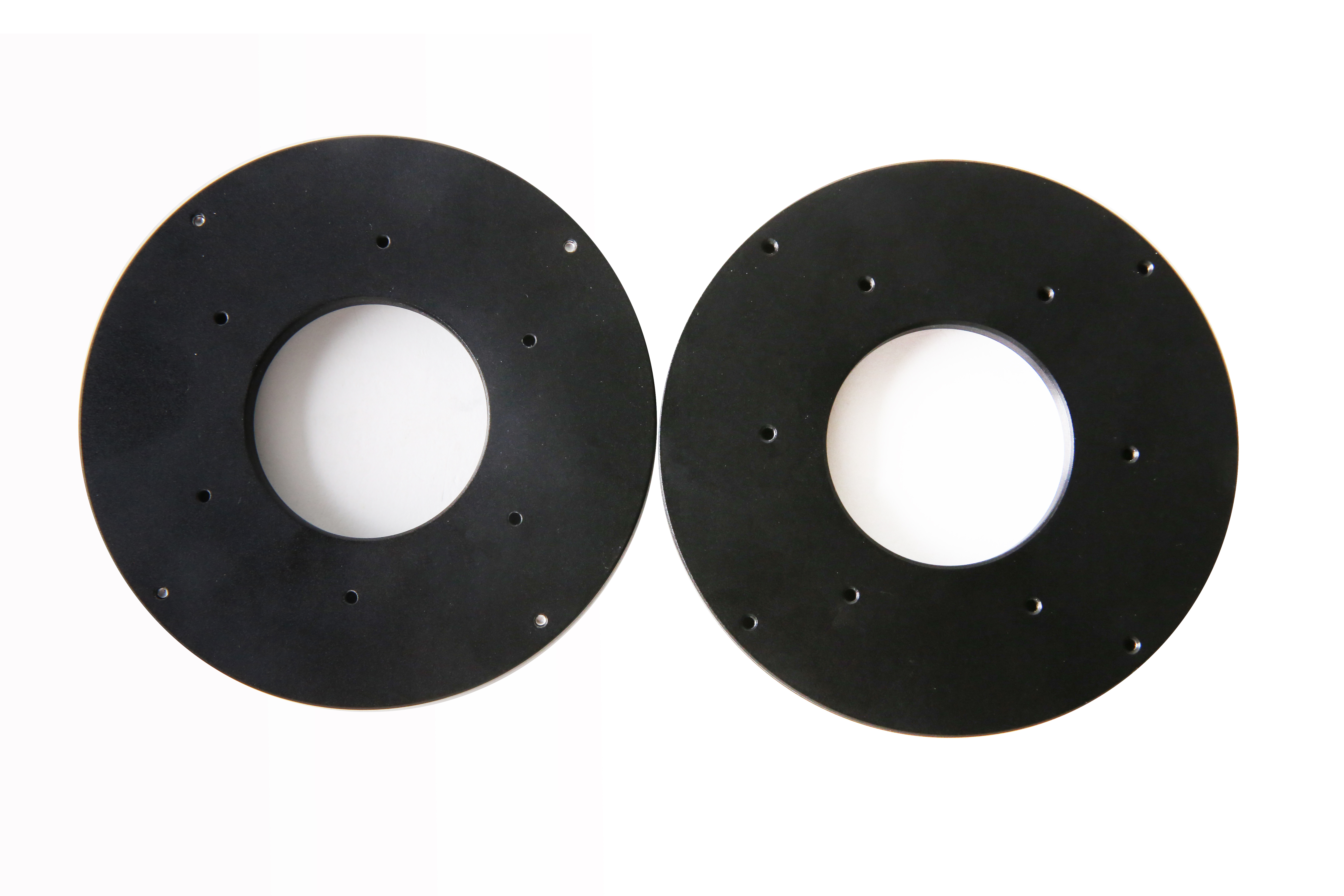

对准靶面调节环的顶环和底环孔位：顶环内圈6个螺孔需与底环内圈6个通孔对应，同时保证顶环外圈4个拉螺丝孔与底环外圈的4个沉头通孔对齐。

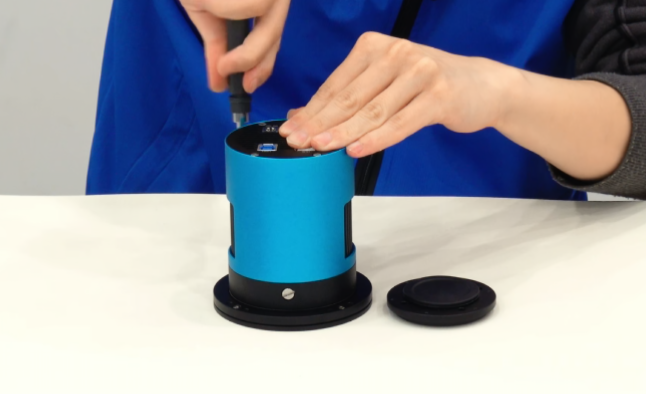

连接时将靶面调节环和相机一起倒置平放桌面，使用螺丝对角连接拧紧。

为了避免漏光，靶面调节环之间置有垫棉，可以通过向下压紧相机让两片环面连接更紧密。先对角拧入一侧螺丝（不必太紧），再对角拧入另一侧螺丝。建议使用内六角扳手拧紧螺丝，拧入时注意四角均匀受力，进而确保顶环与相机靶面平行。

将滤镜抽屉标配的4枚长螺丝（M2.5x24mm）和2枚短螺丝（M2.5x6mm）与靶面调节环顶环的内圈6个螺孔对应，进行螺丝连接。

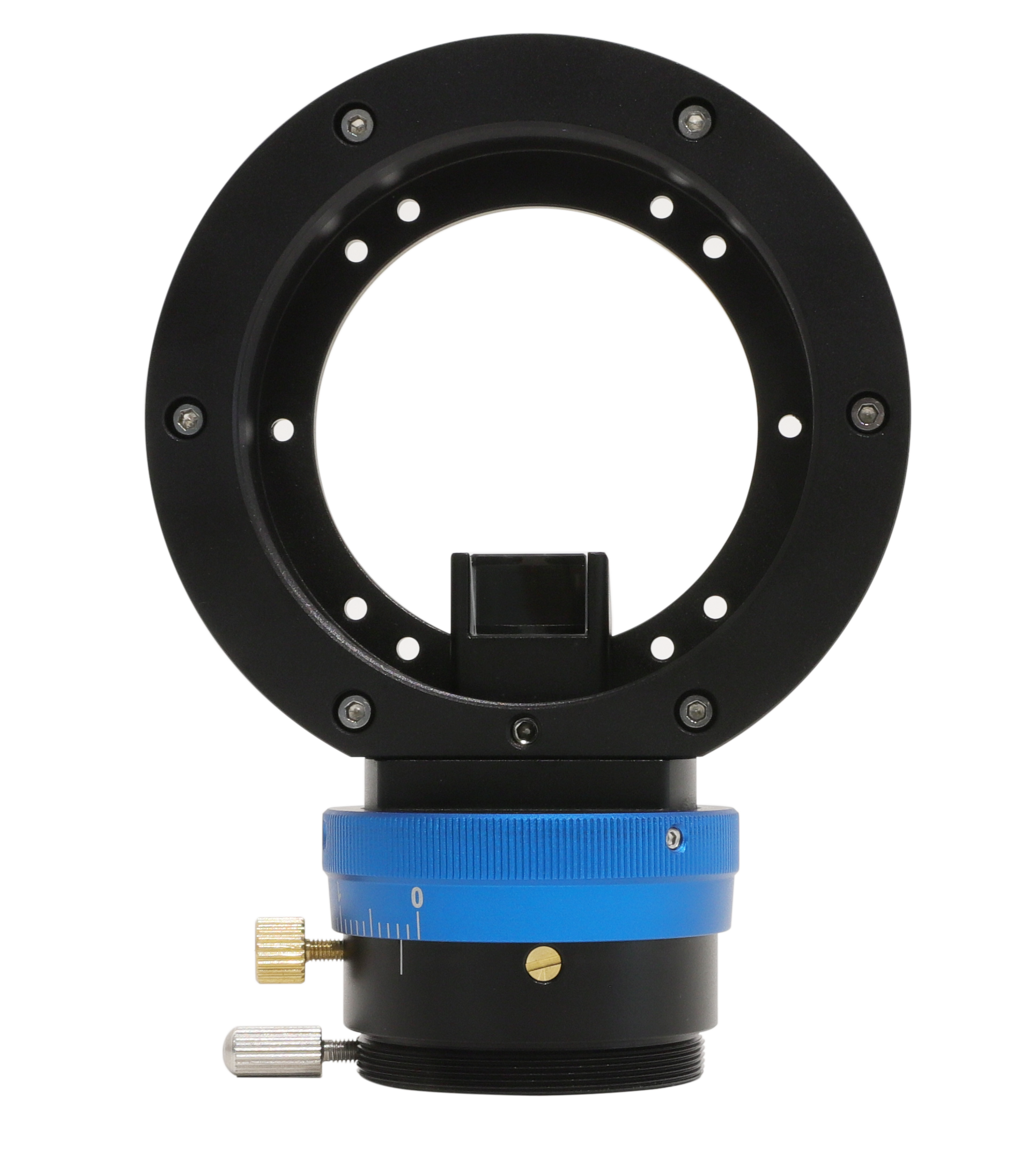

将OAG本体内圈的6个孔位与滤镜抽屉顶部6个孔位对齐，同时保持OAG棱镜长边与相机传感器长边平行，使用OAG标配的6枚短螺丝（M2.5x6mm）连接。

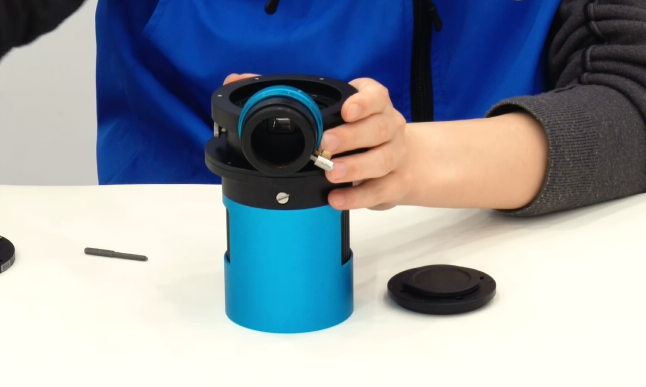

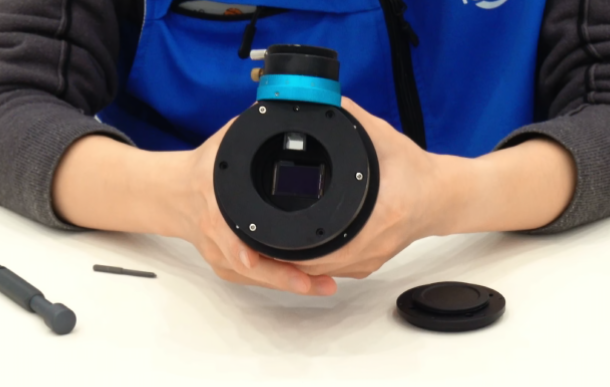

接着，把OAG另一半接圈与本体连接。连接时，需要将OAG棱镜调整至合适位置（不会遮挡相机CMOS）再拧紧顶丝。
