G3M系列行星导星相机

快速操作

< 入门指南 >

新一期实用篇来了！

秉承着让每位用户在使用G3M系列行星导星相机时，能够快速上手，本篇将带大家快速了解G3M系列相机的特点介绍与使用说明。

翻翻这份【G3M系列相机快速入门指南】，让夜晚导星、拍星更为轻快顺畅。

行星相机通常用于观测太阳系内的自然天体和人造天体目标，如太阳系内的行星、太阳、月球、小行星、空间站、人造卫星等，或者进行“幸运成像”拍摄微小的行星状星云等深空目标。通过拍摄视频，后期对视频帧进行筛选、对齐、叠加等操作，捕捉这些天体独特的风采。

导星相机是辅助进行深空摄影的重要设备，通过对星点的拍摄和分析引导赤道仪修正其跟踪误差，对于进行单帧超长曝光深空摄影具有难以替代的作用。

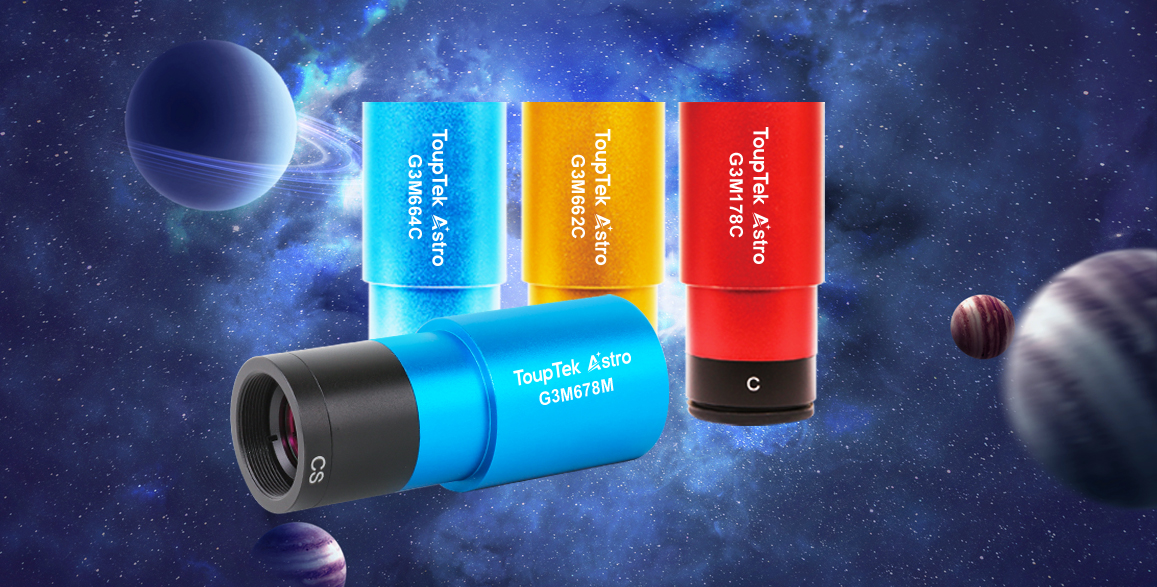

图谱天文G3M系列一机双能，兼具导星的行星相机，拥有USB3.0高速接口、优秀画质和高灵敏度等特点，能够满足行星拍摄兼顾导星功能，适应不同的使用需求。

#01

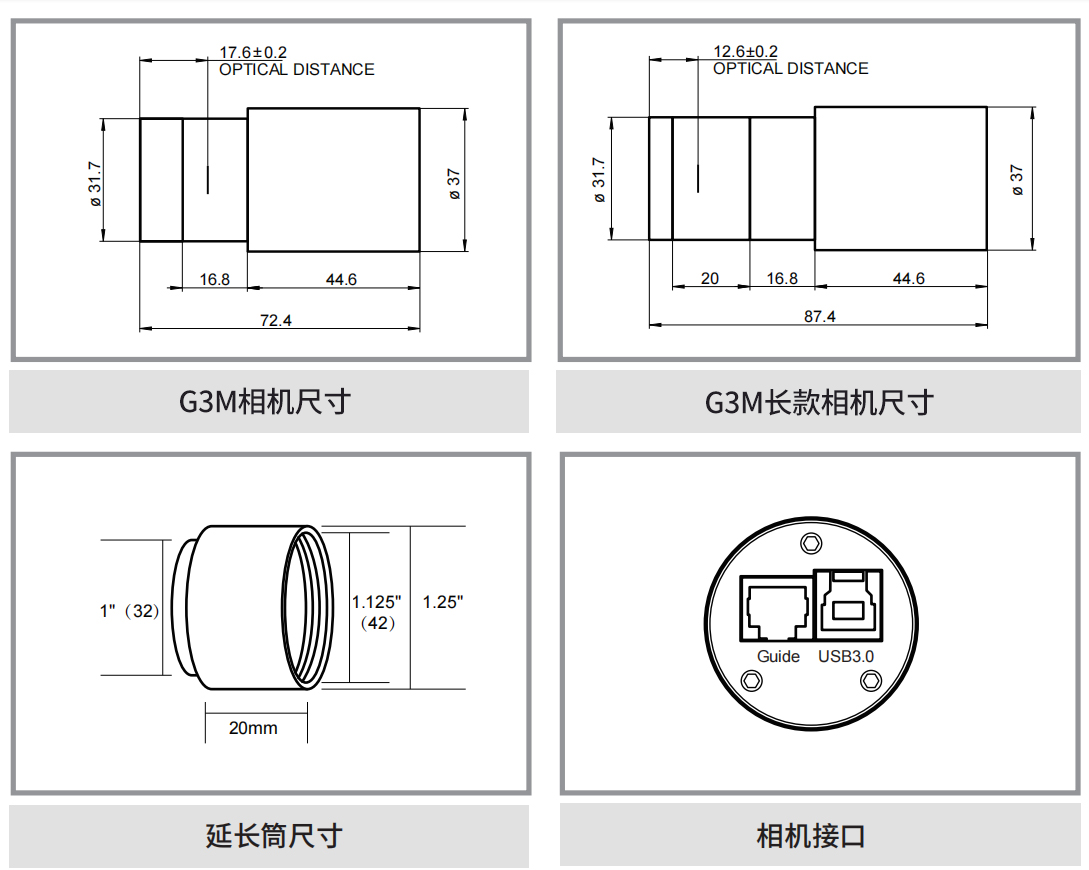

相机尺寸与接口说明

目前，每种型号的G3M系列相机拥有短款和长款两种类型可供选择。

·短款相机的后截距长度为17.5mm，默认接口类型为C口。

·长款相机的后截距长度为12.5mm，默认接口类型为CS口。

G3M系列相机的一端是CMOS传感器和前窗保护玻璃。彩色相机默认配备红外截止滤镜（380-690nm），黑白相机配备AR增透玻璃（380-1100nm）。相机的另一端是电子接口，其中一个接口为USB3.0 Type-B，用于连接StellaVita或计算机以进行拍摄或导星，另一个接口为不常用的ST4接口，用于连接赤道仪进行导星。

注：长款G3M相机适配更多的OAG（偏轴导星），拥有更大的合焦范围，尤其在使用OAG进行导星对焦时提供更大的调整空间，使得合焦更加容易。因此，除非有特殊需求，一般来说，更推荐使用长款相机。

标配的1.25寸延长筒可在需要时延长G3M相机在主望远镜或导星镜的对焦行程，延长筒的前端也可以安装1.25寸滤镜。

#02

包装清单

#03

相机安装

1. 安装到主望远镜进行拍摄

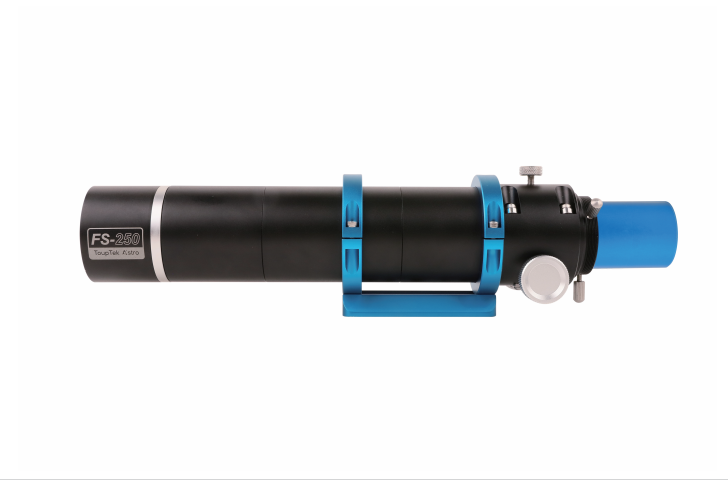

2. 安装到导星镜进行导星

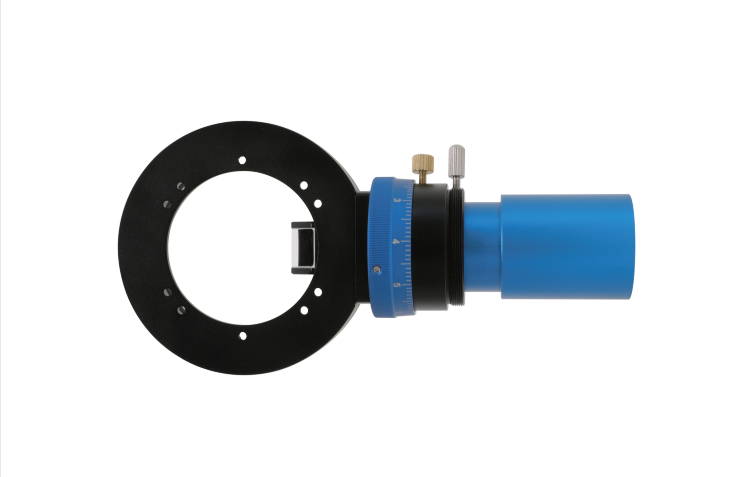

3. 安装到OAG进行导星

#04

G3M系列相机连接StellaVita

（以G3M662C为例）

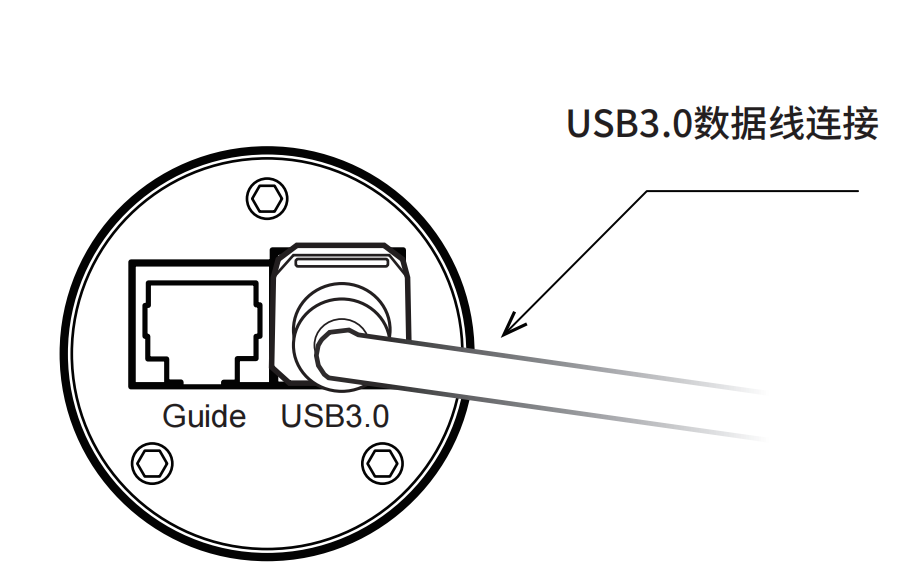

1. 使用G3M系列相机附赠的USB3.0数据线连接相机和StellaVita（作导星用途既可连接到USB3.0数据端口，也可连接到USB2.0数据端口，作拍摄用途，建议连接到StellaVita的蓝色USB3.0数据端口）。

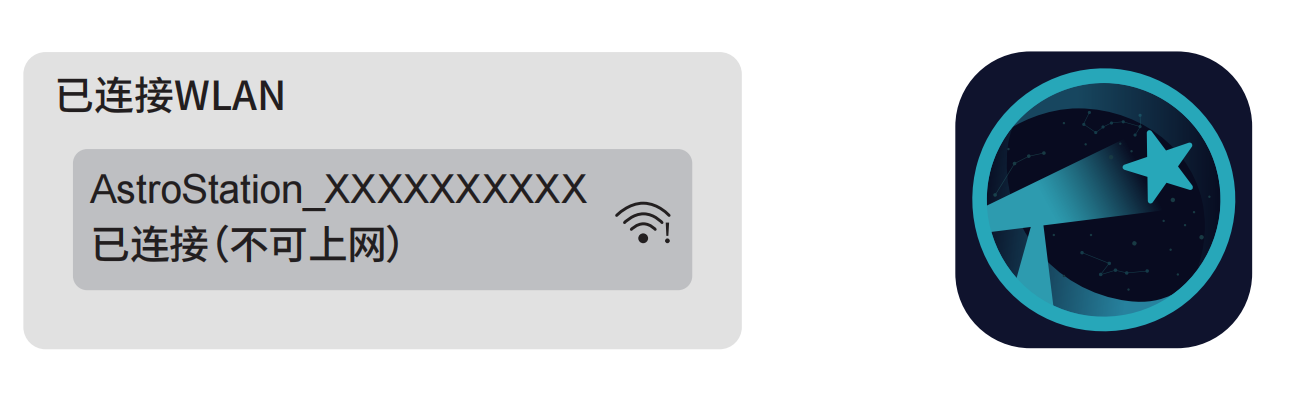

2. 手机或其他移动终端连接到StellaVita热点，并点击图标打开。

3. 进入到设置，点击主相机/导星相机页面，可以观察到StellaVita已识别到G3M相机。

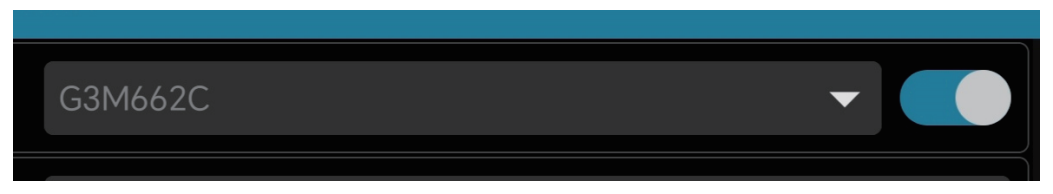

选择G3M662C相机的本地驱动，点击右侧连接按钮即可连接完成。

#05

G3M系列相机连接到天文摄影软件

ToupSky(Windows版)进行行星摄影

（以G3M662C为例）

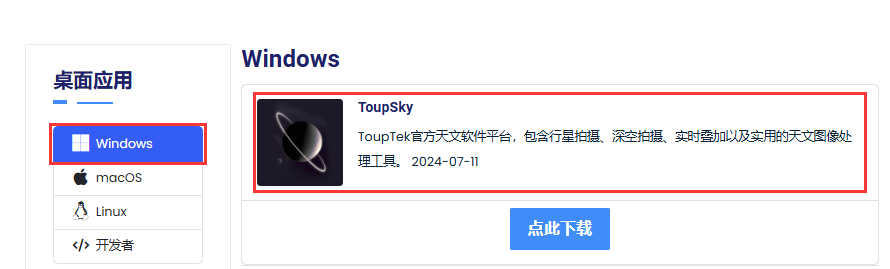

1. 软件获取：欢迎访问https://www.touptek-astro.com.cn/downloads/ 获取天文摄影软件ToupSky，可以在该网站页面的“桌面应用-Windows”中找到ToupSky，该软件可免驱使用，无需另外安装驱动程序。

2. 硬件连接：使用随相机附赠的数据线缆连接到计算机。

3. 打开ToupSky，软件即可自动识别已连接到计算机的图谱天文相机，单击相机名称即可成功连接。

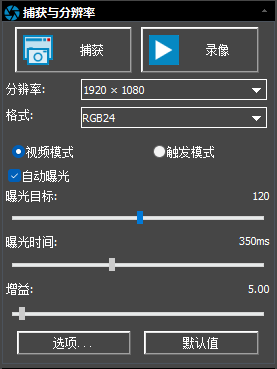

4. 连接后，视频预览窗口将自动打开，并展示拍摄的基础参数设置，可根据您的需要调整视频或触发（单帧）模式的基础参数来进行拍摄。

#06

G3M系列相机连接

SharpCap(windows)进行行星摄影

（以G3M662C为例）

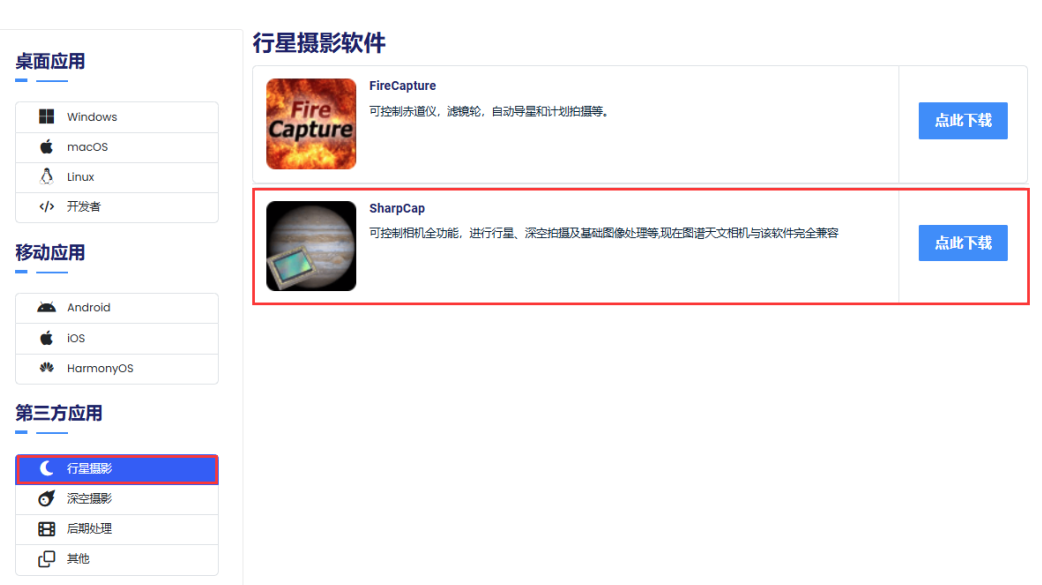

1.软件获取：欢迎访问https://www.touptek-astro.com.cn/downloads/ 获取SharpCap的下载链接。您可以在该网站界面的“第三方应用-行星摄影”中找到SharpCap，该软件的安装包中已包含图谱天文相机本地驱动，无需另外的安装驱动程序。

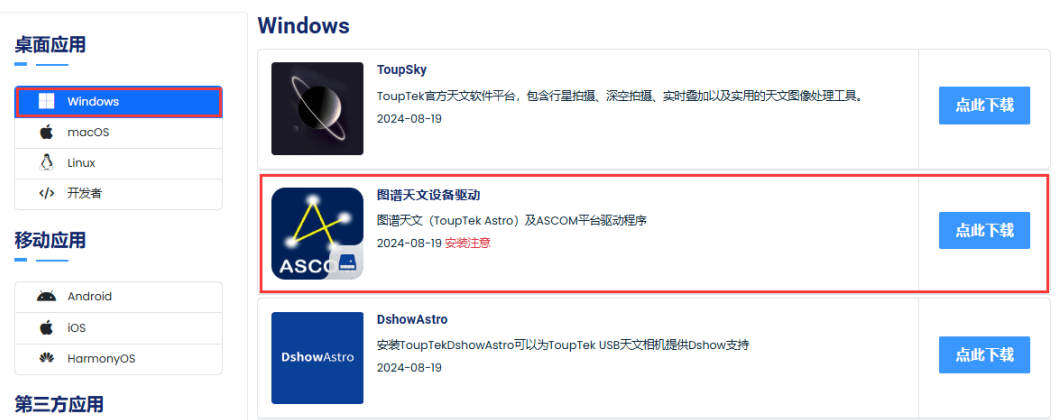

2. 驱动更新：请访问https://www.touptek-astro.com.cn/downloads/ ，在该页面“桌面应用-Windows“中可找到“图谱天文设备驱动”，该程序包含图谱天文相机本地驱动以及ascom驱动，下载后一键安装即可，无需指定安装路径。安装前请再次参阅该程序的“安装注意”。
