前情提要
SkyEye24AC相机的图像横纹
在改进后几乎完全消失
有助于用户获得更为干净锐利的天体图像
稳定提升成像质量
SkyEye24AC
相机升级对比测试实录
时间
5月14日晴夜
地点
图谱天文户外测试实验室（杭州市西湖区）：光污染约8级，当夜气温约25℃
实际情况会因测试环境、天文产品组合等不同略有差异
测试设备
赤道仪：小熊一代谐波赤道仪（onstep）
主相机：SkyEye24ACx2（一台未改进/一台改进后）
主镜：Askar V, 80mm,1x平场镜
滤镜：Askar Color magic D1双窄带滤镜
导星系统：GPM462M+60F4导星镜
准备工作结束后，两款相机皆冷却至-10℃（当夜气温约25℃），望远镜指向并居中M13武仙座球状星团。
Before
未进行品质升级的SkyEye24AC拍摄实测
1. 拍摄参数设定为HCG模式100Gain，低噪声模式开。30秒以及60秒曝光对比图像如下所示。
图1 改前HCG 30&60s 无横纹或横纹不明显
可以看到，在该常用参数（HCG Mode, 100Gain, Low Noise Mode on）设定下，图像质量正常，横纹很弱，难以认出，证明相机本身并无缺陷、故障或质量问题。
2. 进一步测试，将拍摄参数设定为LCG模式100Gain，低噪声模式开。60秒以及300秒曝光对比图像如下所示。

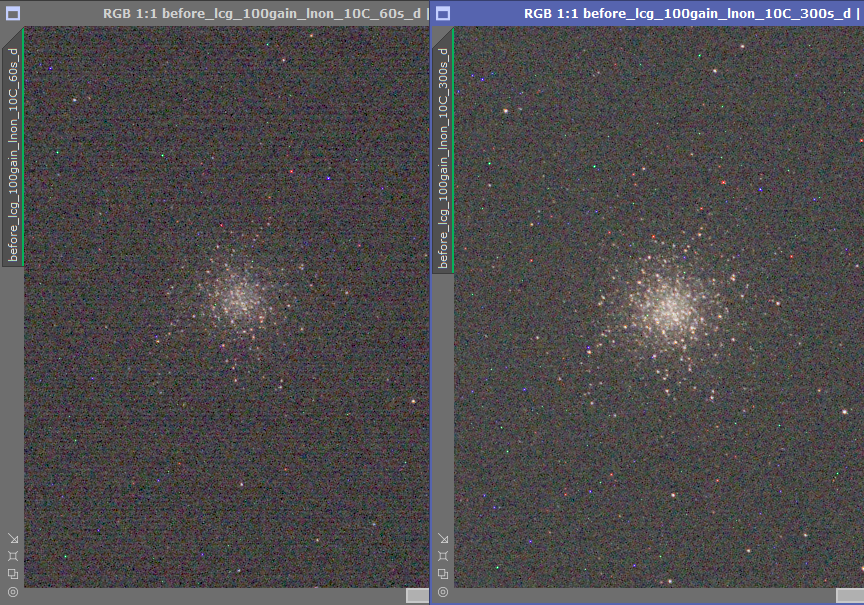

图2 改前 LCG 60&300s 前者横纹较明显，后者较弱
可以看到，在更能体现背景随机噪声的LCG模式下，60秒图像中存在较明显横纹，而300秒曝光图像中横纹较弱。
3. 为了进一步测试极端情况下改进前相机的横纹情况，将拍摄参数设定为LCG模式100Gain且关闭了低噪声模式，再次进行拍摄。30秒、60秒、300秒曝光对比图像如下所示。

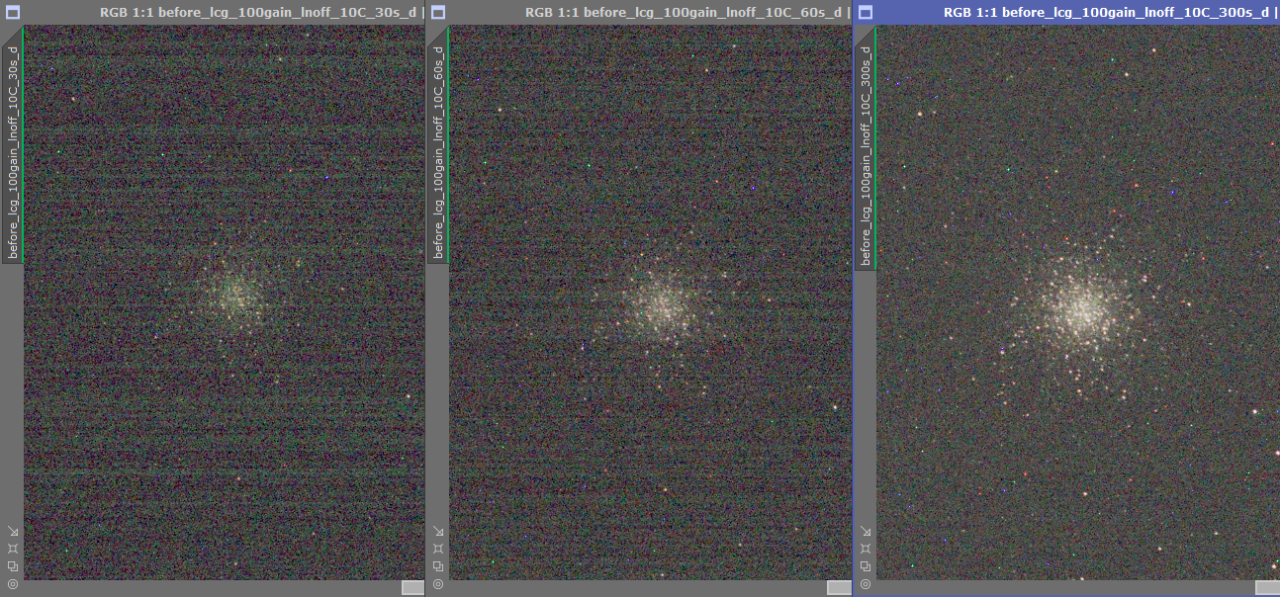

图3 改前 LCG 30&60&300s 横纹较明显
可以看到，此状态下拍摄的30秒与60秒图像均出现了较明显的水平横纹，而300秒曝光图像中横纹情况较弱，但略强于图2中的状态。
尽管在较多数量的亮场叠加排异后，此类强度的背景随机横纹均可得到完全消除，但仍不免让人心生烦恼。它们降低了图像中天体的信噪比，在叠加帧数较少时甚至可能难以完全除去，对于拍摄条件的要求则显得更为苛刻，对使用此类较为极端的参数来拍摄的摄影师确有可能造成不小的麻烦。
After
品质升级后的SkyEye24AC拍摄实测
1. 使用与刚才相同的参数：LCG Mode, 100Gain, Low Noise Mode off，进行拍摄，30秒与300秒曝光图像如下图所示。

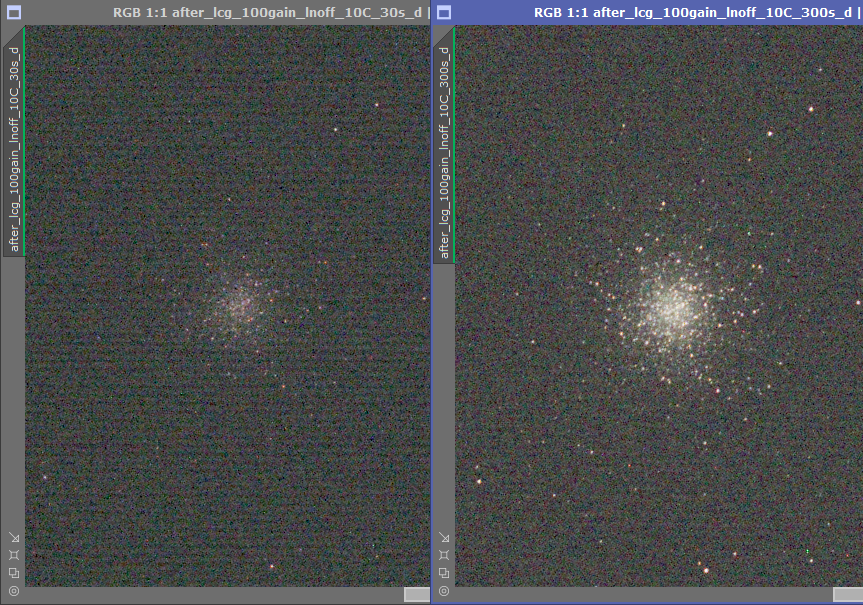

图4 改后 LCG 30&300s 横纹较弱
可以看到，尽管在此种最极端的设定下以较短曝光时间进行拍摄，30秒图像中的横纹相比之前还是得到了极大程度上的抑制。而300秒曝光图像中，横纹水平也得到了弱化。原先被读出噪声掩盖的部分小星点此时也得到了一定程度上的显露，图像质量得到了稳定提高。
2. 开启更为常见的低噪声模式——图谱天文最为推荐，设置同样的参数：冷却温度-10℃，LCG Mode, 100Gain，再次拍摄。30秒与300秒图像如下所示。

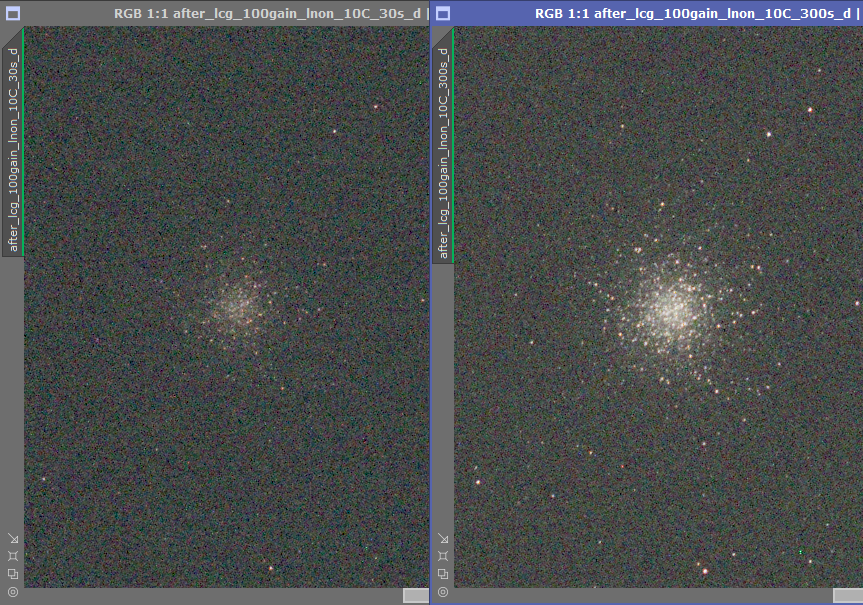

图5 改后 LCG 30&300s 低噪声开，横纹基本消失
可以看到，二者的水平随机横纹已基本完全消除。天体图像干净、锐利，相比升级前的版本，图像质量得到了明显提高。
由于该较为严格的参数下，横纹已经几乎完全消失，因此没有必要再使用HCG模式对同一目标进行拍摄对比。显然结果一样，图像中不会存在随机横纹成分。
对比测试结束后，将望远镜指向NGC6888眉月星云，使用HCG模式100Gain，低噪声模式开，600秒单帧的参数拍摄了24帧亮场直至天文晨光开始。
当夜天文测试拍摄成果如图
以上就是SkyEye24AC相机升级后的测试实录。通过两期关于 ｢SkyEye24AC Care｣ 品质升级计划的详细说明，希望用户能切实感受到，图谱天文对产品创新和用户至上的深切追求。期待升级后的SkyEye24AC相机为天文摄影之旅带来更加精彩的性能表现！
如有任何疑问或需要进一步的帮助，请随时联系我们。衷心感谢广大星友的信任与支持，星光之下都是同路人，一同探索星辰大海的奥秘！
