ATR2110C 星空直播相机
搭载思特威 SC2110 1.69英寸画幅彩色 CMOS传感器的专业天文摄影相机，具有230万像素分辨率、12微米大像元、精确温度调节、超低读出噪声和无辉光特性，特别适合星空直播与流星监控。
功能描述
ATR2110C(ATR3CMOS02300KPA)是专为天文摄影设计的数码成像设备。它具有大靶面、大像元、高灵敏度的特点，因而非常适合星空直播与流星监控。因为图像传感器冷却后的超低读出噪声和无辉光特性，该相机也可用于深空天体的拍摄。其卓越的表现和广泛的用途将会给予用户非凡的天文摄影体验。
ATR2110C的功能如下：
- SC2110 彩色CMOS图像传感器
- 分辨率：230万像素（1920×1200）
- 12微米方形像素
- 1.69英寸画幅
- 12位 ADC
- 512MB内存
- 精确的温度调节
- G灵敏度：120000 mV/Lux·s @HCG，10900 mV/Lux·s @LCG
- 无辉光
- 超低噪声：0.4 到 0.61e⁻ @HCG
- 支持高帧率模式（8位LCG模式输出下全像素最高帧率120FPS）
- 最大信噪比：50 dB
- 动态范围：72 dB（线性模式）
- 短曝光下能够达到低于环境温度35℃的制冷温差/长曝光下能够达到低于环境温度42℃的制冷温差
核心特性
230万
像素
1920×1200分辨率
12 μm
大像元尺寸
优秀的光收集能力
0.4 e⁻
超低读取噪声
HCG模式最低噪声
> 89%
量子效率峰值
卓越的光电转换能力
72 dB
动态范围
线性模式下性能
-42℃
制冷温差
两级TEC深度制冷
技术优势
1.69英寸画幅230万像素传感器
ATR2110C采用思特威SC2110背照式传感器，拥有230万像素（1920×1200）的分辨率和23.2mm × 14.6mm的1.69英寸画幅尺寸。12μm的大像元尺寸提供了优秀的光收集能力，背照式设计进一步提升了量子效率，特别适合星空直播与流星监控。

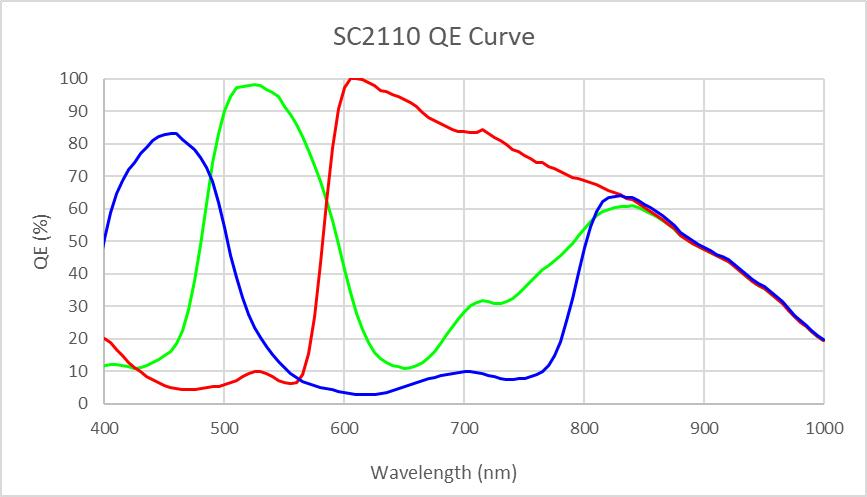

思特威SC2110 QE曲线
ATR2110C的传感器G灵敏度为120000 mV/Lux·s @HCG，10900 mV/Lux·s @LCG。其量子效率峰值超过89%，在可见光范围内都保持优秀的响应能力。配备红外截止滤光片后，其光谱响应范围为380-690nm。
12位 ADC 和灵活ROI
ATR2110C输出原生12位ADC。该相机支持硬件像素合并输出模式，硬件像素合并后输出更低分辨率的12bit图像数据。该型号还支持硬件ROI，并且ROI的尺寸越小，帧率越高。
不同分辨率/数据位/数据传输接口下的帧率
| 分辨率 | 12-bit 输出 | 8-bit 输出 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 1920×1200 | 85(LCG)/40(HCG) | 8(LCG)/4(HCG) | 120(LCG)/40(HCG) | 12(LCG)/4(HCG) |
| 960×600 | 240(LCG)/80(HCG) | 23(LCG)/8(HCG) | 240(LCG)/80(HCG) | 24(LCG)/8(HCG) |
单位：帧/秒 (FPS)
512MB DDR3缓存技术
ATR2110C相机具有512MB (4Gb) DDR3缓存，有助于保持数据传输稳定性，并有效减少辉光现象，因为图像数据能被缓存，无需将数据匆忙发送到接收端。
像素合并技术
ATR2110C支持从1×1到8×8的数字像素合并（堆叠或平均方法）和从1×1到2×2的硬件像素合并（平均方法）。硬件像素合并的效率远快于软件像素合并。
HCG/LCG/HDR三模式转换增益
ATR2110C支持HCG、LCG和HDR模式转换。
无辉光设计
ATR2110C经过精心设计，能够实现无辉光照片拍摄。相比之下，ATR2110C捕获的图像并没有辉光现象。
超高灵敏度设计
得益于12微米的大像元尺寸和高量子效率，ATR2110C具有极高的灵敏度，G灵敏度达到120000 mV/Lux·s @HCG，特别适合在低照度环境下进行星空直播和流星监控。
精密制冷系统
两级TEC深度制冷技术
ATR2110C的冷却系统为两级热电冷却（TEC）系统，带有可控电风扇辅助散热。TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。工作温度可调节至特定数值，有效制冷温差可低于环境温度42°C。这种高效的制冷系统保证了相机图像质量的稳定性和质量。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统。
防结露加热系统
相机前端配备智能防结露加热系统，能够自动监测环境湿度和温度，在必要时启动加热功能，防止光学窗口结露。
技术规格
核心性能参数
| 最大帧率 (USB 3.0) |
12位：85 FPS @ 1920×1200（LCG） 12位：40 FPS @ 1920×1200（HCG） 8位：120 FPS @ 1920×1200（LCG） 8位：240 FPS @ 960×600（LCG） |
|---|---|
| 读取噪声 |
HCG模式：0.4 - 0.61 e⁻ LCG模式：3.67 - 5.01 e⁻ |
| 满井电荷 | 17ke⁻ |
| 量子效率峰值 | >89% |
| 动态范围 | 72 dB（线性模式） |
| 信噪比 | 50 dB |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 100× |
| 制冷能力 |
短曝光：ΔT = -35℃ 长曝光（>1秒）：ΔT = -42℃ |
基础技术规格
| 传感器 | 思特威 SC2110 背照式彩色 CMOS |
|---|---|
| 图像分辨率 | 230万像素 (1920×1200) |
| 像素尺寸 | 12μm × 12μm |
| 传感器尺寸 | 1.69英寸画幅（对角线 27.4mm） |
| 成像区域 | 23.2mm × 14.6mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 12位 |
| DDR3缓存 | 512MB (4Gb) |
| 光谱响应范围 | 380-690nm（装备红外截止滤镜） |
| 前窗保护玻璃 | 红外截止滤镜 |
| G灵敏度 | 120000 mV/Lux·s @HCG 10900 mV/Lux·s @LCG |
接口与物理规格
| 数据接口 | USB 3.0 / USB 2.0 |
|---|---|
| 相机接口 | M42 × 0.75mm螺纹 |
| 占用后截距长度 | 17.5mm |
| USB集线器 | USB 2.0集线器，用于连接附件 |
| 电源要求 | DC 12V 3.3A |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 制冷方式 | 两级TEC制冷 |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
多模式灵活切换
ATR2110C支持HCG、LCG和HDR模式转换，为不同拍摄需求提供最优解决方案。

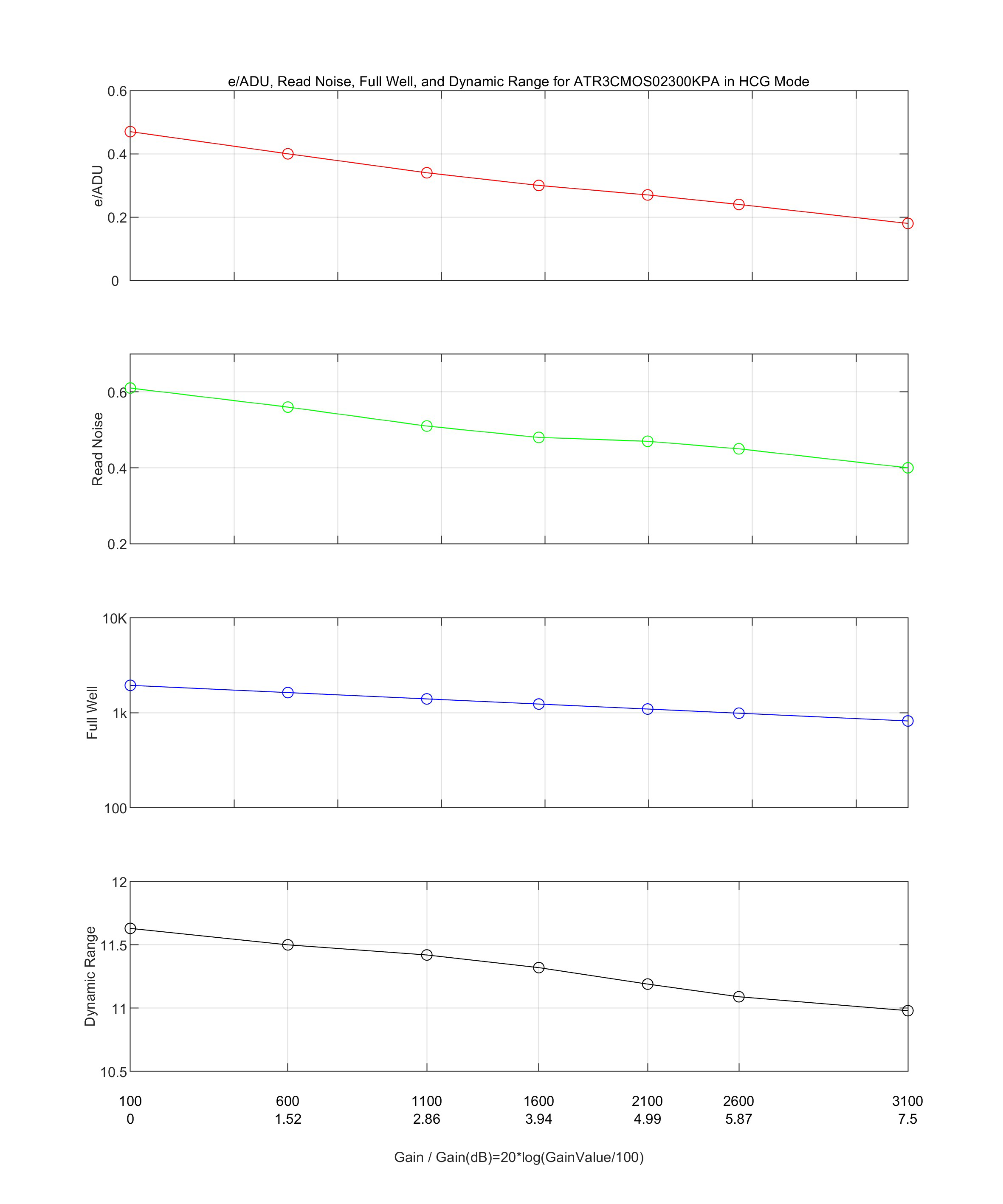

HCG模式性能
相机设置：全分辨率，RAW 12位模式，温度：-10℃
HCG模式下，读取噪声范围为0.4-0.61e⁻，满井容量为1.9ke⁻，动态范围达到11.63 stops。特别适合需要超低读出噪声的深空拍摄。

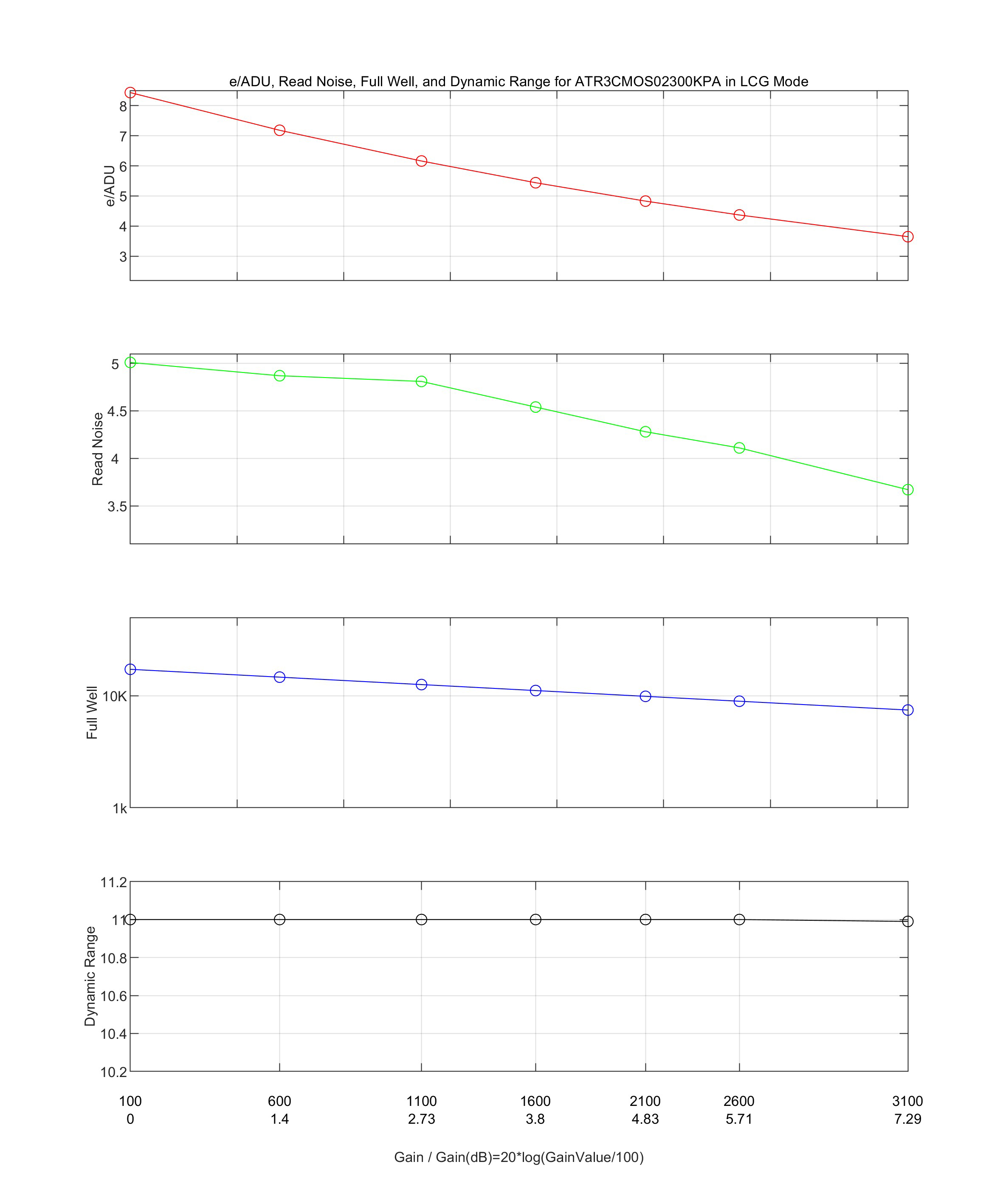

LCG模式性能
相机设置：全分辨率，RAW 12位模式，温度：-10℃
LCG模式提供17.2ke⁻的满井容量，读取噪声为3.67-5.01e⁻，动态范围为11 stops。适合星空直播、流星监控等需要高帧率和大满井容量的场景。

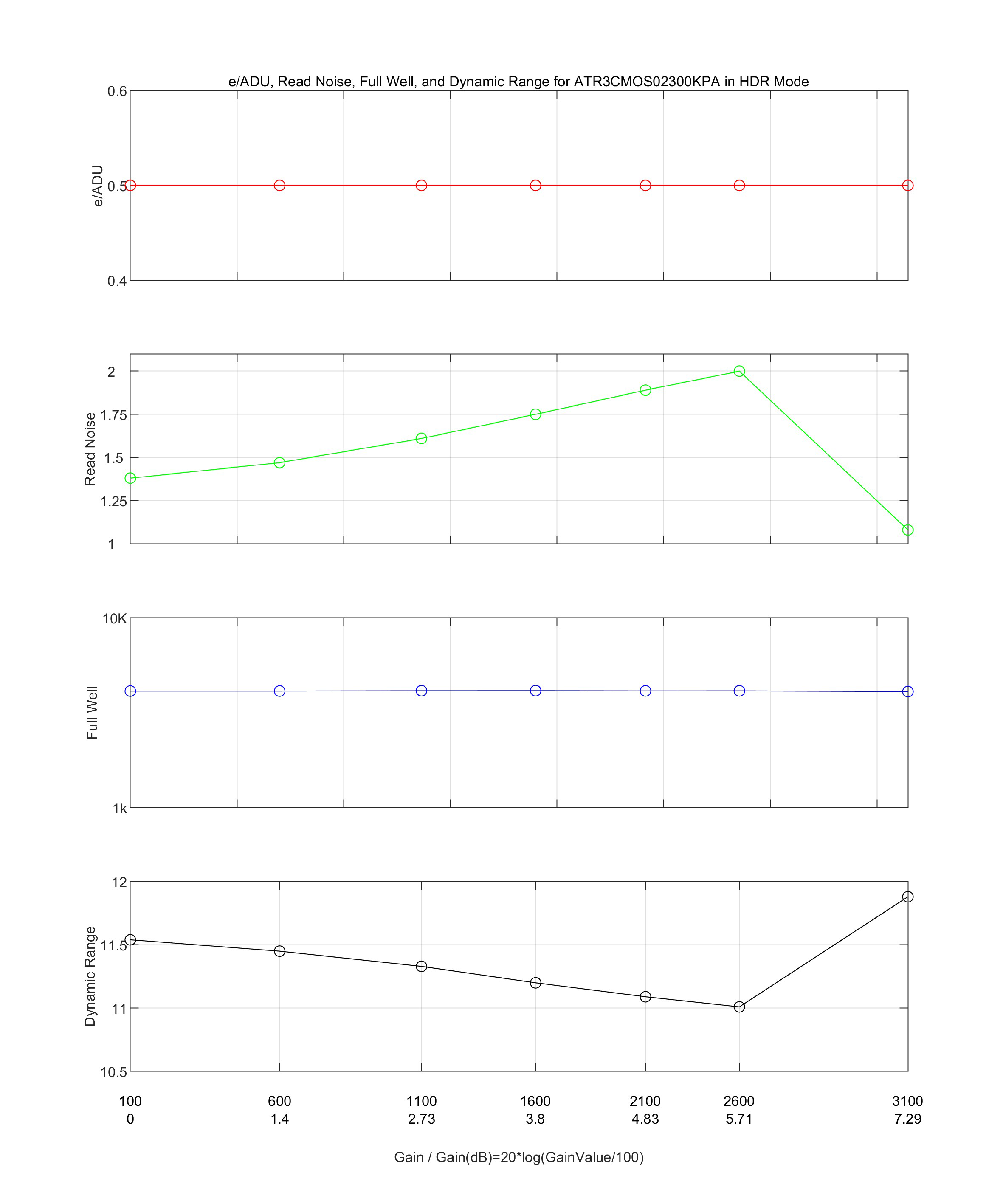

HDR模式性能
相机设置：全分辨率，RAW 12位模式，温度：-10℃
HDR模式提供4.1ke⁻的满井容量，读取噪声为1.08-2.0e⁻，动态范围达到11.88 stops。适合拍摄高对比度的天体目标。
相机接口与尺寸
标准接口设计
内螺纹法兰的厚度为17.5mm，即相机占用的后截距为17.5mm。ATR2110C带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR2110C还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。
包装内容
标准配置包含：
ATR2110C相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
