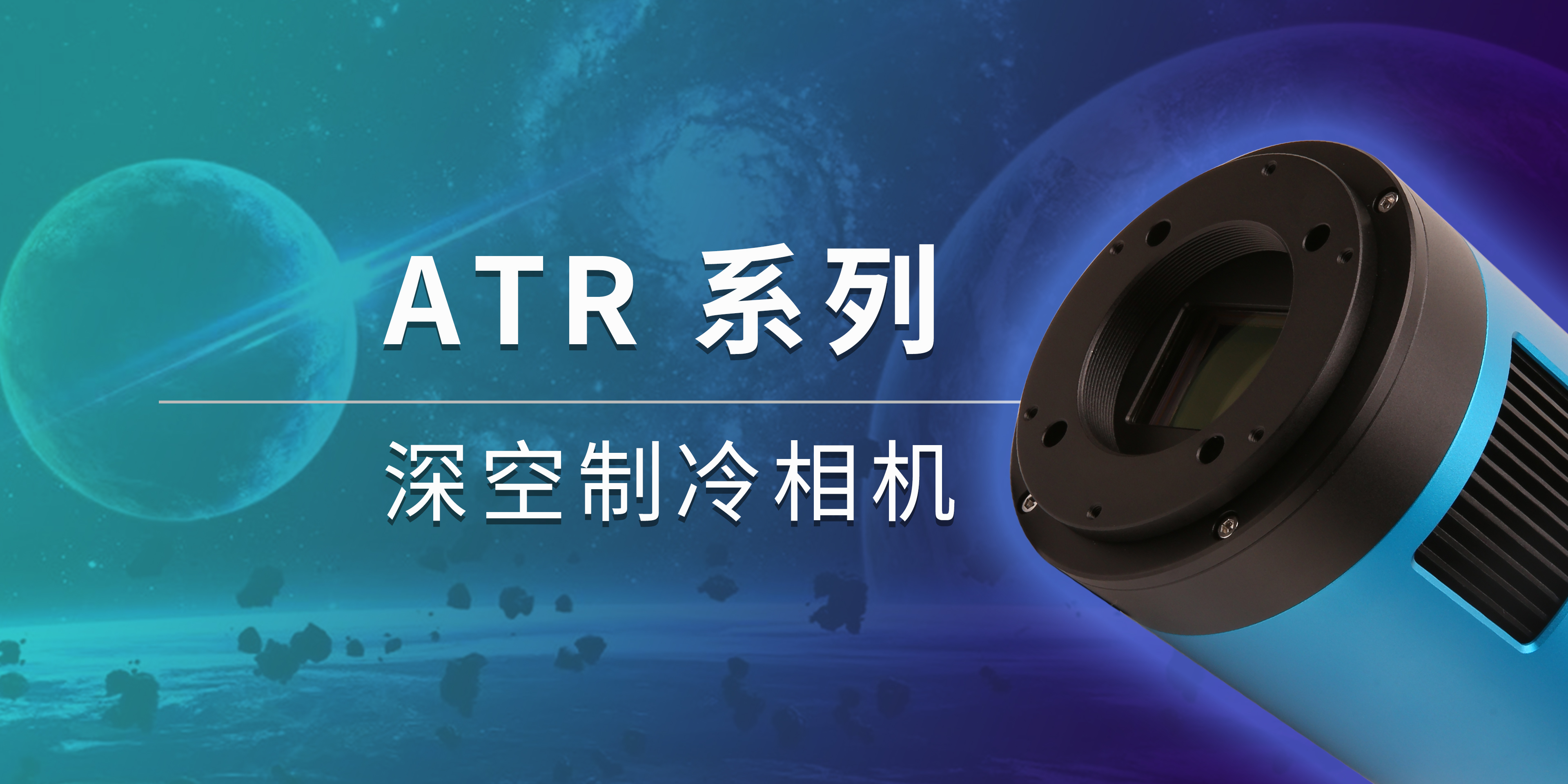

ATR2600C 深空相机
搭载索尼 IMX571 APS-C画幅彩色 CMOS传感器的专业深空天文摄影相机，具有2600万像素分辨率、精确温度调节、超低读出噪声和无辉光特性，为深空天体拍摄提供卓越性能。
功能描述
ATR2600C(ATR3CMOS26000KPA)是专为天体摄影设计的数码成像设备。因为图像传感器冷却后的超低读出噪声和无辉光特性，该相机主要可用于深空天体的拍摄。它也能够用于行星照片拍摄。其卓越的表现和广泛的用途将会给予用户非凡的天文摄影体验。
ATR2600C的功能如下：
- IMX571 彩色CMOS图像传感器
- 分辨率：2600万像素（6224×4168）
- 3.76微米方形像素
- APS-C画幅
- 16位 ADC
- 512MB内存
- 精确的温度调节
- G灵敏度：484.6mv，1/30s
- 无辉光
- 超低噪声：0.79 到 2.77e⁻（低噪声模式）
- 支持低噪声模式/高帧率模式（16位输出下全像素最高帧率6.8 FPS）
- 最大信噪比：47.1 dB（低噪声模式）
- 动态范围：86.8 dB（低噪声模式）
- 短曝光下能够达到低于环境温度35℃的制冷温差/长曝光下能够达到低于环境温度42℃的制冷温差
核心特性
2600万
像素
6224×4168分辨率
51 ke⁻
满井电荷容量
优秀的动态范围
0.79 e⁻
超低读取噪声
低噪声模式最低噪声
> 80%
量子效率峰值
卓越的光电转换能力
86.8 dB
动态范围
低噪声模式下性能
-42℃
制冷温差
两级TEC深度制冷
技术优势
APS-C画幅2600万像素传感器
ATR2600C采用索尼IMX571背照式传感器，拥有2600万像素（6224×4168）的分辨率和23.4mm × 15.7mm的APS-C画幅尺寸。3.76μm的像素尺寸提供了优秀的光收集能力，背照式设计进一步提升了量子效率。

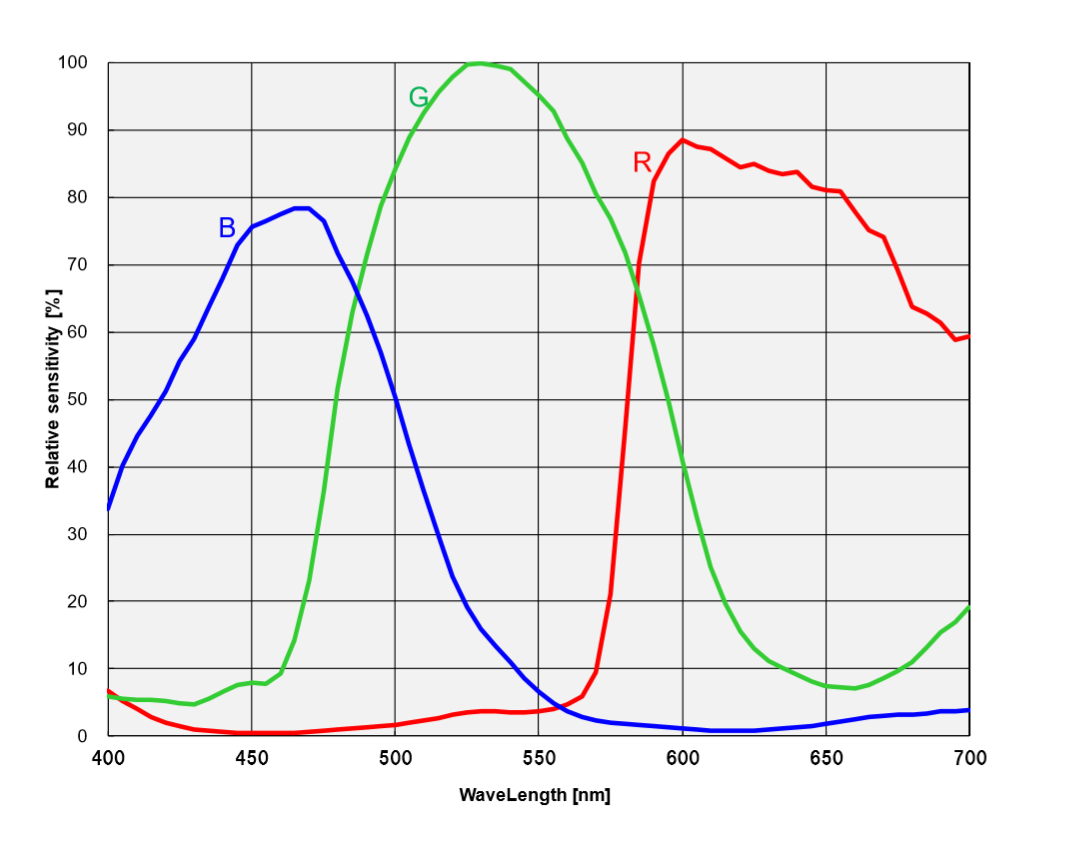

索尼IMX571光谱响应曲线
ATR2600C的传感器G灵敏度为484.6mv，1/30s。其量子效率峰值超过80%，在可见光范围内都保持优秀的响应能力。配备红外截止滤光片后，其光谱响应范围为380-690nm。
16位 ADC 和灵活ROI
ATR2600C输出原生16位ADC。该相机支持硬件像素合并输出模式，硬件像素合并后输出更低分辨率的12bit图像数据。该型号还支持硬件ROI，并且ROI的尺寸越小，帧率越高。
不同分辨率/数据位/数据传输接口下的帧率
| 分辨率 | 16-bit 输出 | 8-bit 输出 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 6224×4168 | 6.8 | 0.6 | 14.2 | 1.2 |
| 6224×4168（低噪声模式） | 3.4 | 0.3 | 12.7 | 1.2 |
| 3104×2084 | 28 | 3.6 | 37.1 | 7.0 |
| 2064×1386 | 63 | 8.5 | 110 | 15.7 |
单位：帧/秒 (FPS)

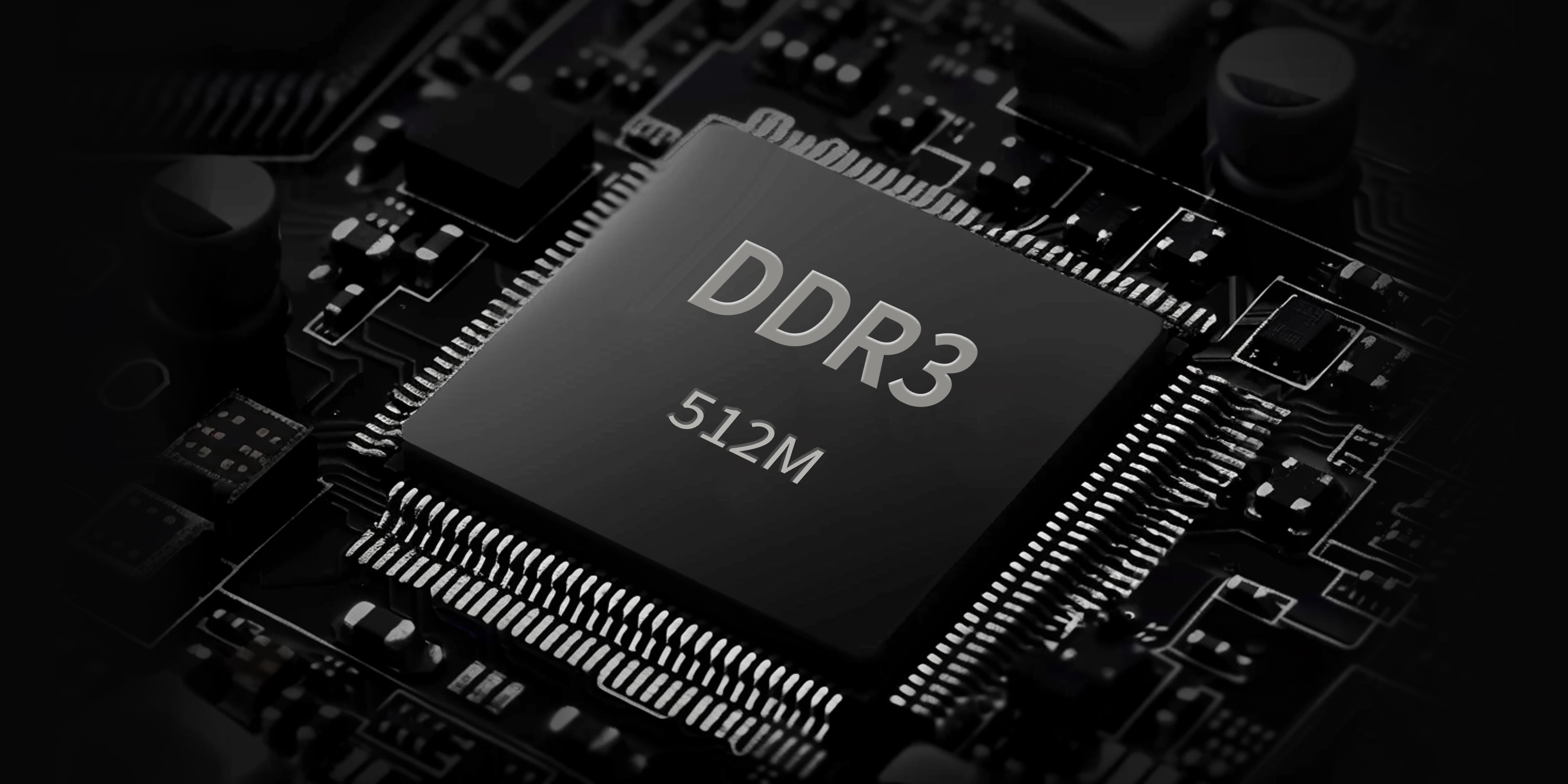

512MB DDR3缓存技术
ATR2600C相机具有512MB (4Gb) DDR3缓存，有助于保持数据传输稳定性，并有效减少辉光现象，因为图像数据能被缓存，无需将数据匆忙发送到接收端。
像素合并技术
ATR2600C支持从1×1到8×8的数字像素合并（堆叠或平均方法）和从1×1到3×3的硬件像素合并（平均方法）。硬件像素合并的效率远快于软件像素合并。
HCG/LCG双模式转换增益
ATR2600C支持HCG和LCG模式转换，其增益比为3.01。

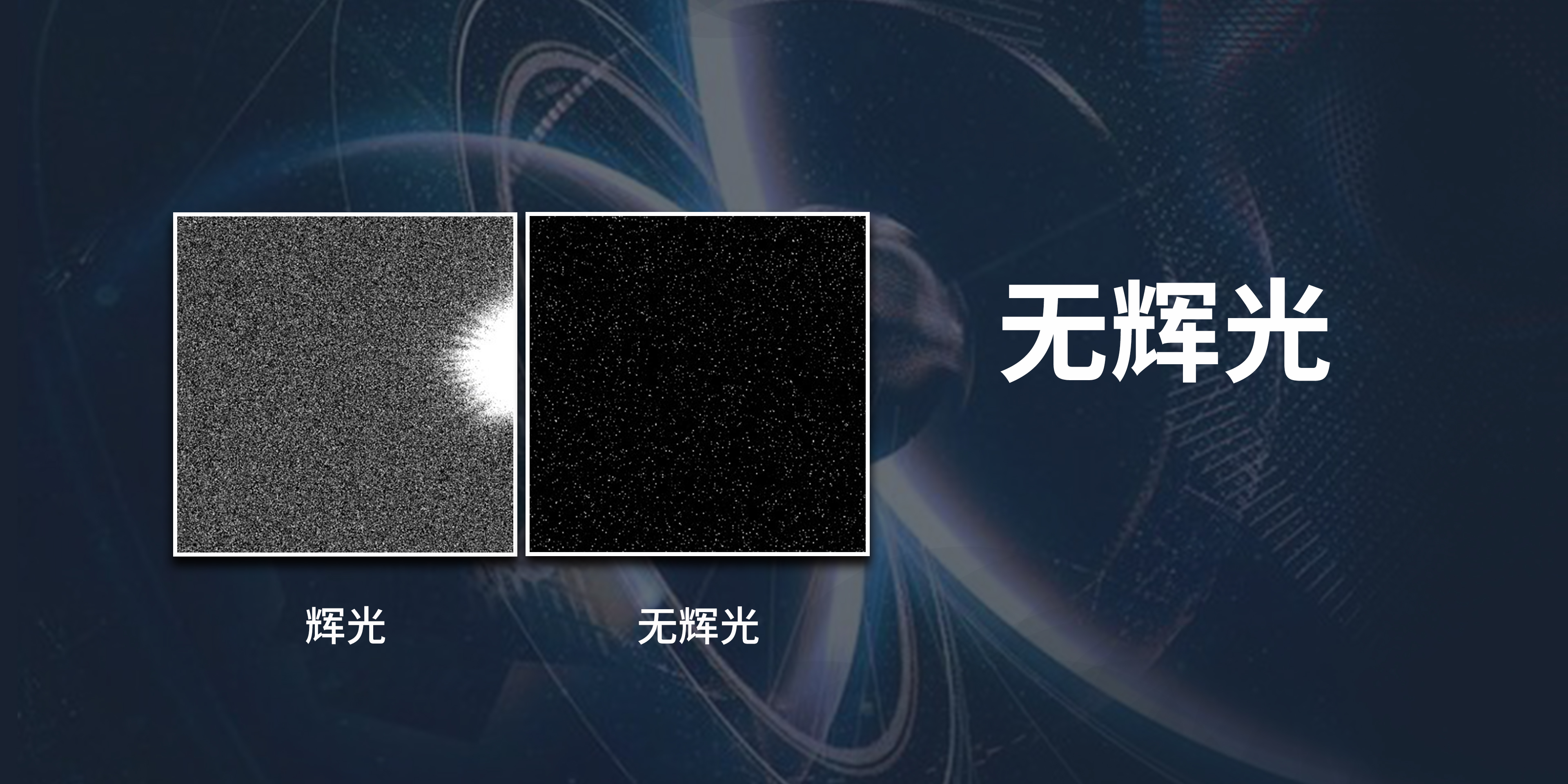

无辉光设计
ATR2600C经过精心设计，能够实现无辉光照片拍摄。相比之下，ATR2600C捕获的图像并没有辉光现象。
超低噪声读出模式
令人印象深刻的是，ATR2600C搭载了低噪声模式，这意味着用户可以通过选择低噪声模式，以降低帧率作为牺牲，获得更低的读出噪声。该模式下读出噪声最低可达：0.79-2.77 e⁻（低噪声模式）。
精密制冷系统
两级TEC深度制冷技术
ATR2600C的冷却系统为两级热电冷却（TEC）系统，带有可控电风扇辅助散热。TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。工作温度可调节至特定数值，有效制冷温差可低于环境温度42°C。这种高效的制冷系统保证了超低噪声模式的稳定性和相机图像的质量。

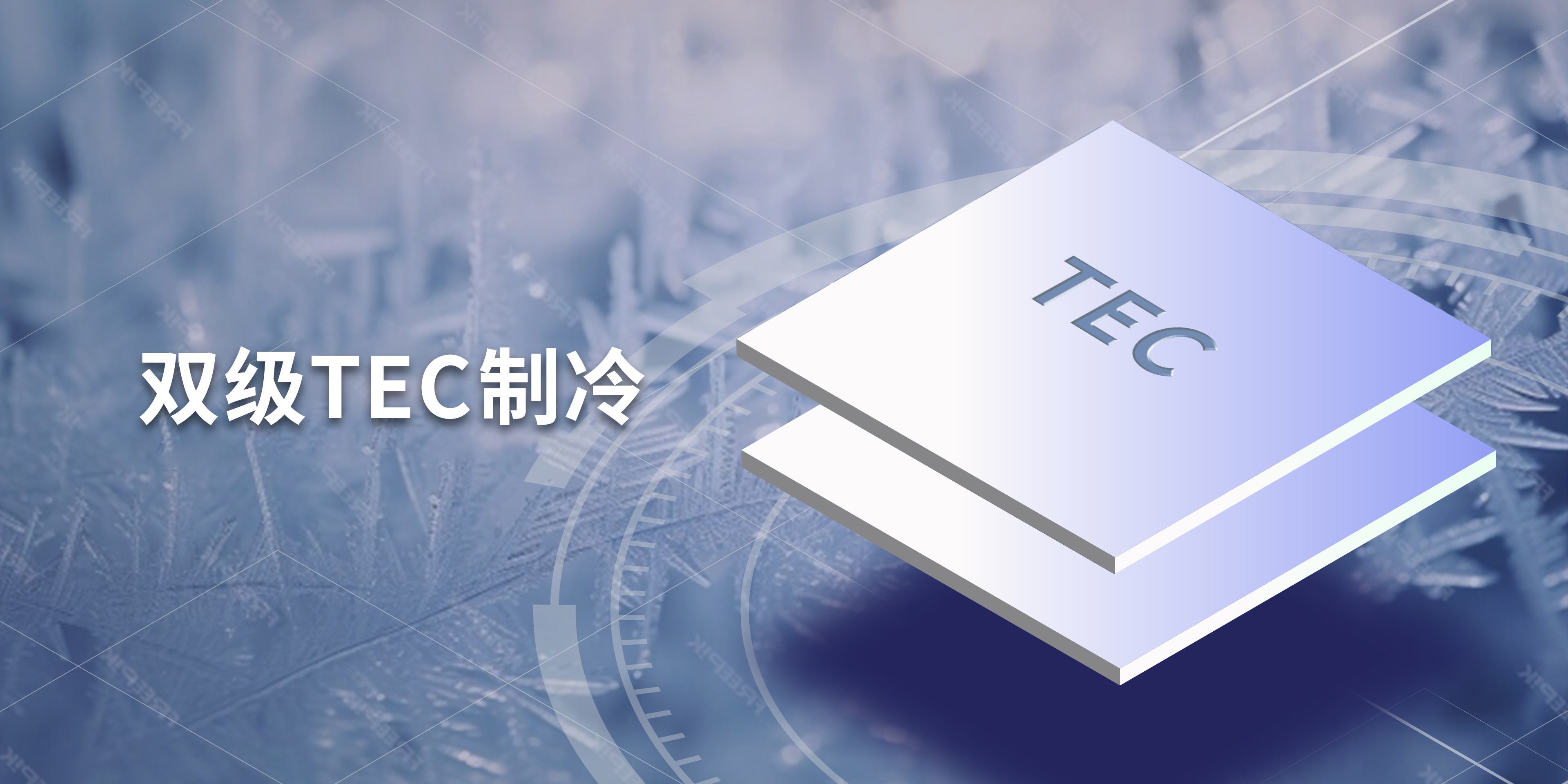

TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统。

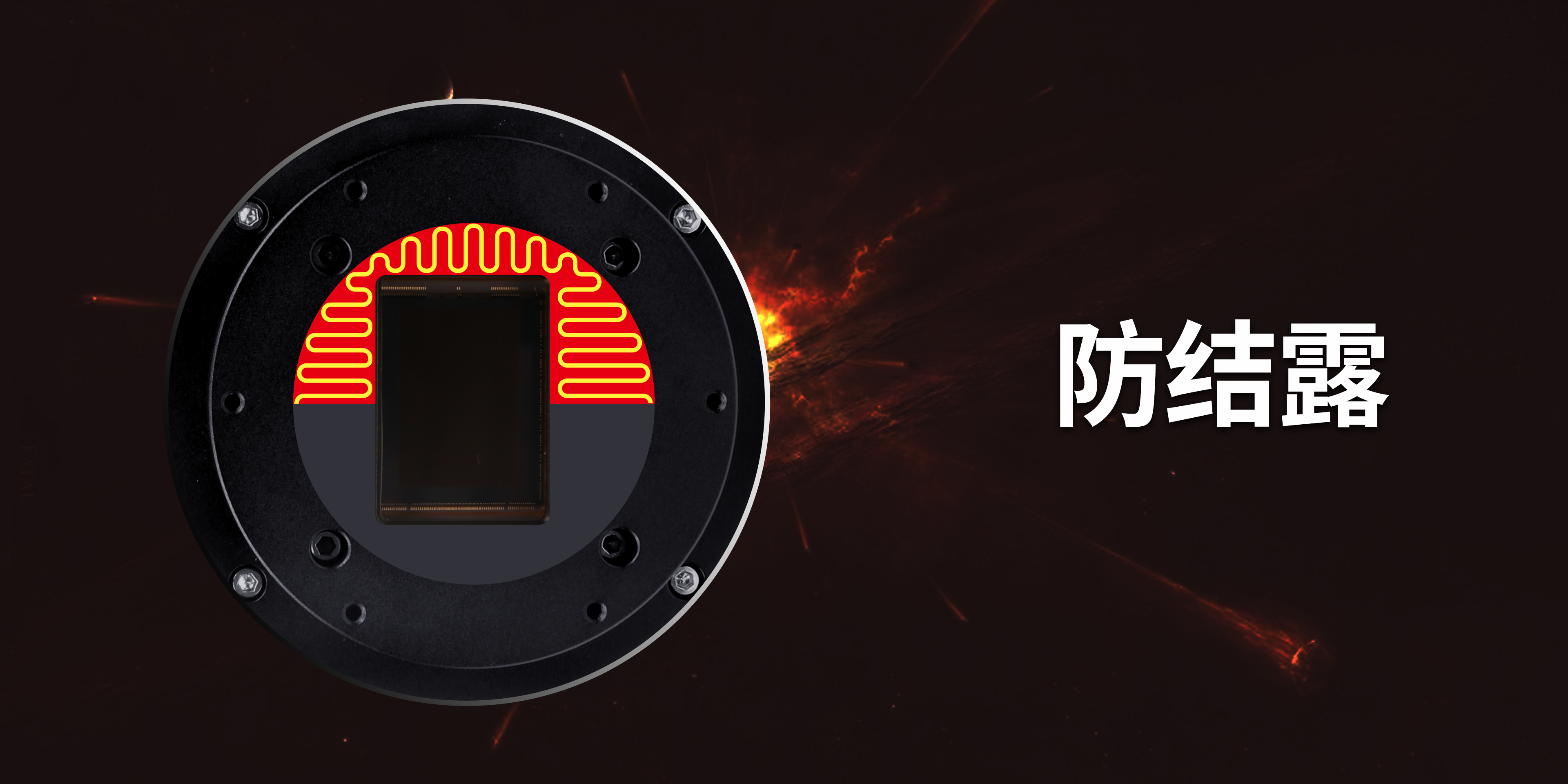

防结露加热系统
相机前端配备智能防结露加热系统，能够自动监测环境湿度和温度，在必要时启动加热功能，防止光学窗口结露。
技术规格
核心性能参数
| 最大帧率 (USB 3.0) |
16位：6.8 FPS @ 6224×4168 16位：3.4 FPS @ 6224×4168（低噪声模式） 8位：14.2 FPS @ 6224×4168 8位：110 FPS @ 2064×1386 |
|---|---|
| 读取噪声 | 低噪声模式：0.79 - 2.77 e⁻ |
| 满井电荷 | 51ke⁻ |
| 量子效率峰值 | >80% |
| 动态范围 | 86.8 dB（低噪声模式） |
| 信噪比 | 47.1 dB（低噪声模式） |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 100× |
| 制冷能力 |
短曝光：ΔT = -35℃ 长曝光（>1秒）：ΔT = -42℃ |
基础技术规格
| 传感器 | 索尼 IMX571 背照式彩色 CMOS |
|---|---|
| 图像分辨率 | 2600万像素 (6224×4168) |
| 像素尺寸 | 3.76μm × 3.76μm |
| 传感器尺寸 | APS-C画幅（对角线 28.3mm） |
| 成像区域 | 23.4mm × 15.7mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 16位 |
| DDR3缓存 | 512MB (4Gb) |
| 光谱响应范围 | 380-690nm（装备红外截止滤镜） |
| 前窗保护玻璃 | 红外截止滤镜/AR增透滤镜 |
接口与物理规格
| 数据接口 | USB 3.0 / USB 2.0 |
|---|---|
| 相机接口 | M42 × 0.75mm螺纹 |
| 占用后截距长度 | 17.5mm |
| USB集线器 | USB 2.0集线器，用于连接附件 |
| 电源要求 | DC 12V 3.3A |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 制冷方式 | 两级TEC制冷 |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
多模式灵活切换
ATR2600C支持HCG和LCG模式转换，其增益比为3.01。同时支持高满阱模式和低噪声模式的组合使用，为不同拍摄需求提供最优解决方案。

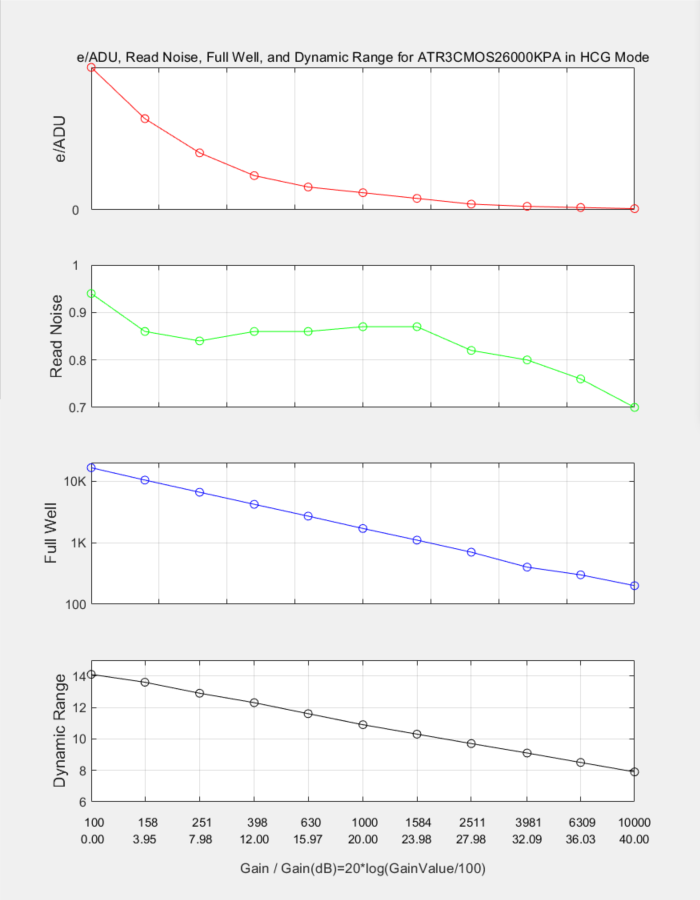

HCG模式性能（标准）
相机设置：全分辨率，RAW 16位模式，温度：-10℃
标准HCG模式下，读取噪声范围为0.70-0.94e⁻，满井容量为16.5ke⁻，动态范围达到14.1 stops。适合一般深空天体拍摄。

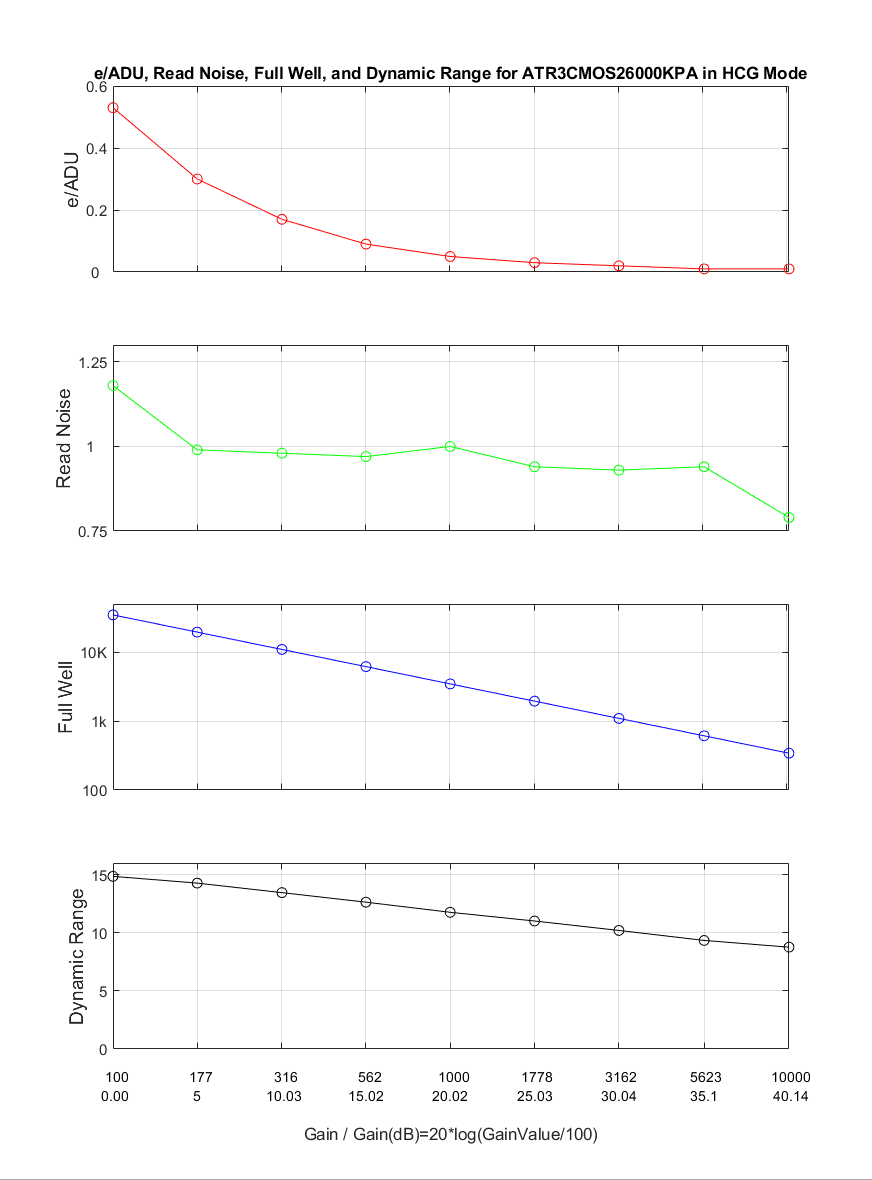

HCG模式性能（高满阱+低噪声）
相机设置：全分辨率，RAW 16位模式，温度：-10℃，高满阱模式开、低噪声模式开
开启高满阱和低噪声模式后，HCG模式的满井容量提升至34.8ke⁻，读取噪声保持在0.79-1.18e⁻的低水平，动态范围达到14.85 stops。这种组合模式特别适合需要更大动态范围的深空拍摄。
LCG模式性能（标准）
相机设置：全分辨率，RAW 16位模式，温度：-10℃
标准LCG模式提供51.3ke⁻的满井容量，读取噪声为1.14-2.6e⁻，动态范围为14.4 stops。适合拍摄明亮天体或需要更大满井容量的场景。

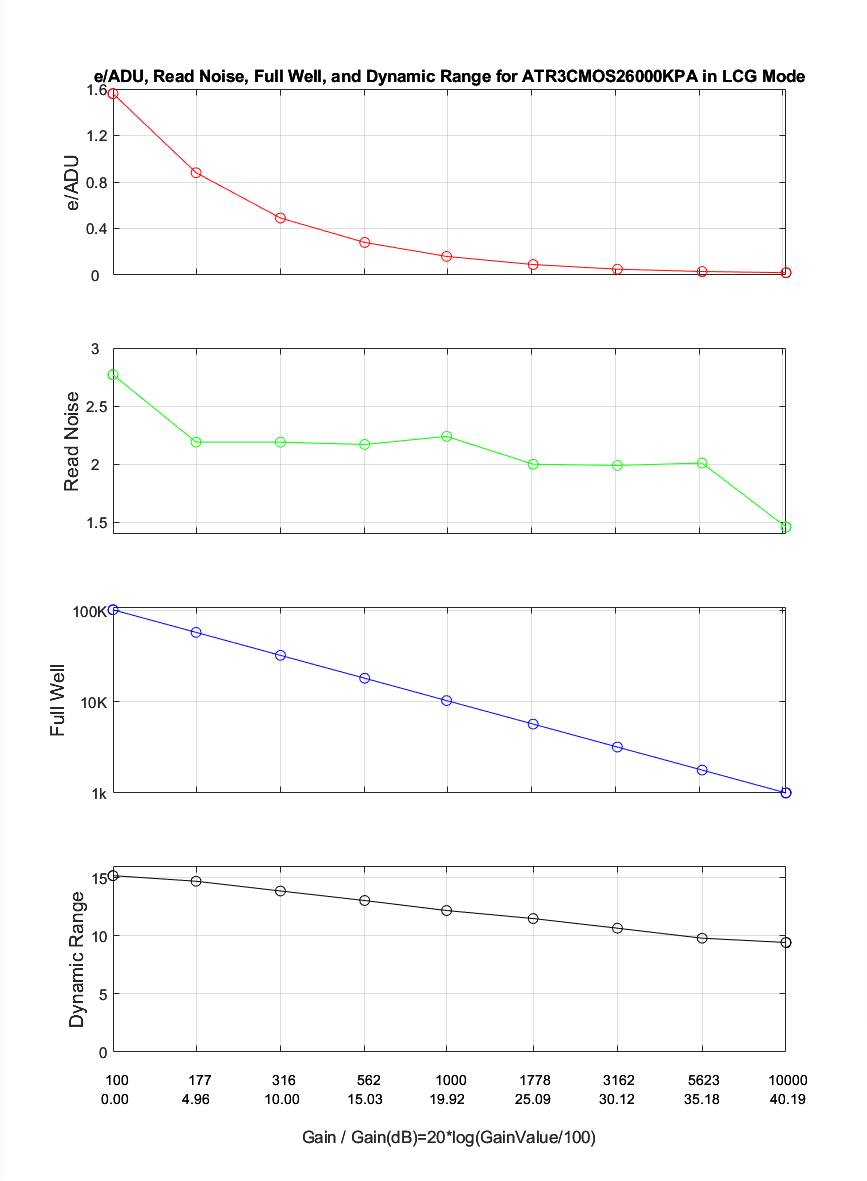

LCG模式性能（高满阱+低噪声）
相机设置：全分辨率，RAW 16位模式，温度：-10℃，高满阱模式开、低噪声模式开
在LCG模式下同时开启高满阱和低噪声功能，满井容量高达102.5ke⁻，读取噪声控制在1.46-2.77e⁻，动态范围达到15.17 stops。这是ATR2600C的最大动态范围模式，非常适合拍摄高对比度的天体目标。
相机接口与尺寸
标准接口设计

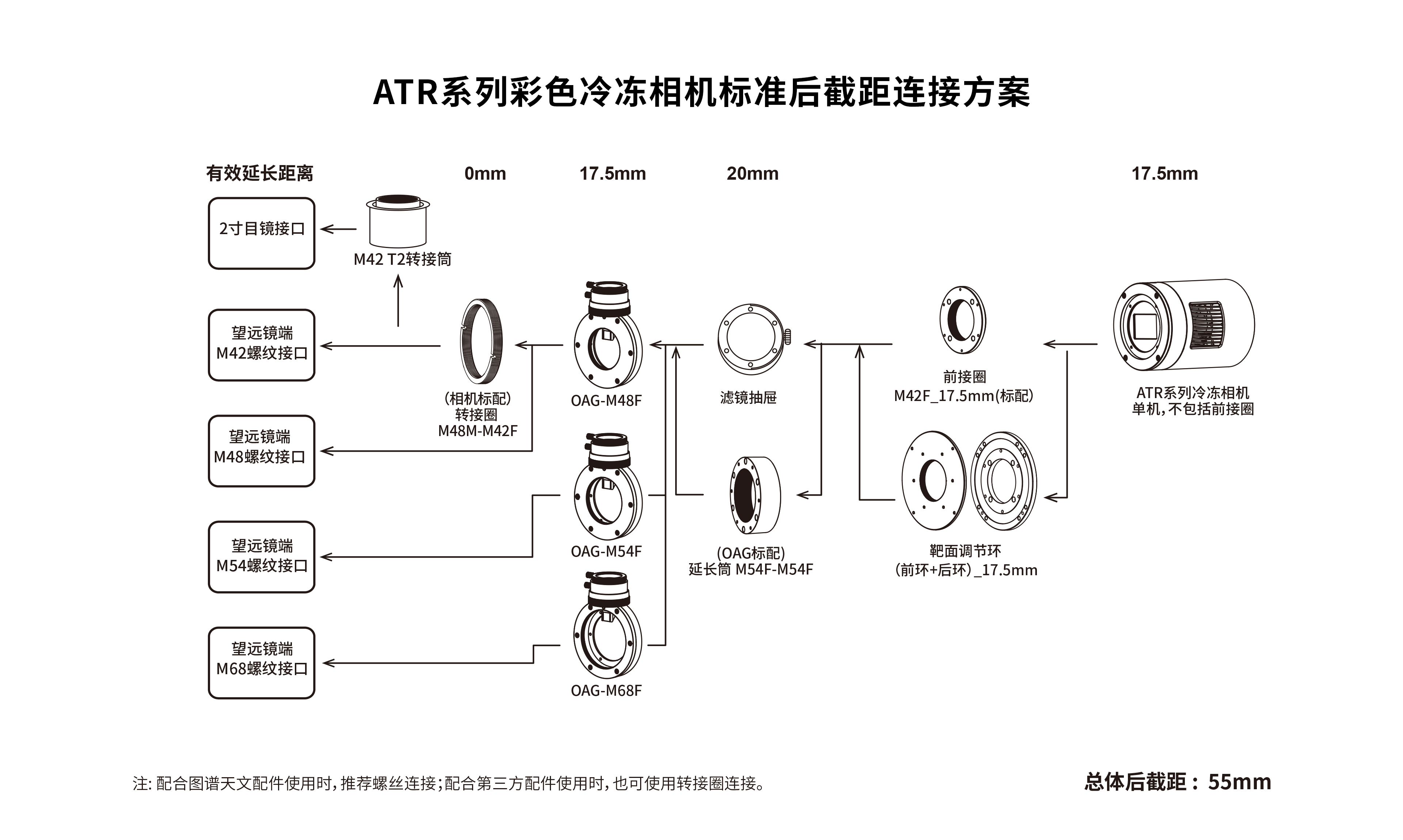

内螺纹法兰的厚度为17.5mm，即相机占用的后截距为17.5mm。ATR2600C带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR2600C还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。

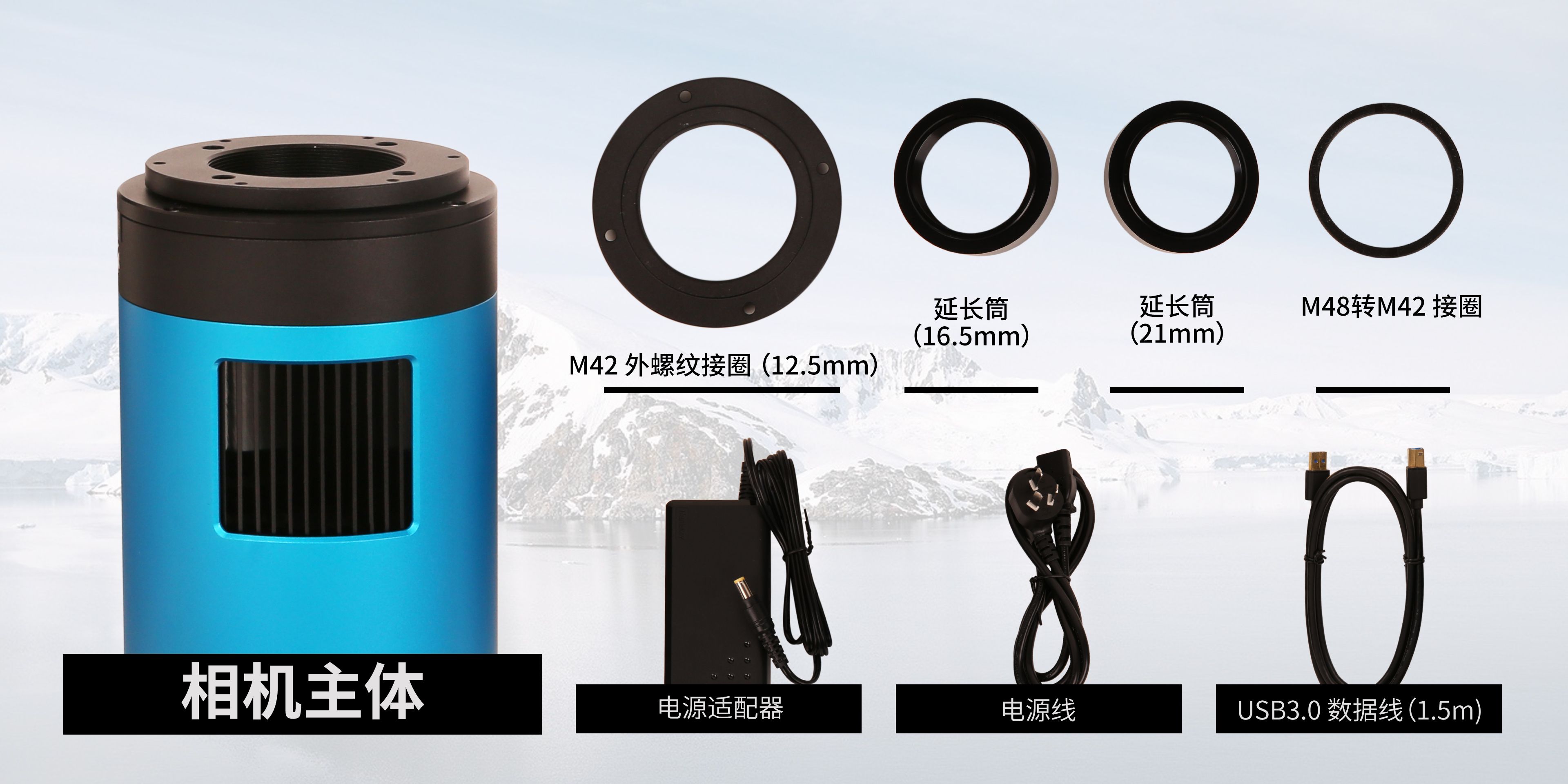

包装内容
标准配置包含：
ATR2600C相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
