ATR294C 深空相机
搭载索尼 IMX294 4/3画幅彩色 CMOS传感器的专业深空天文摄影相机，具有1159万像素分辨率、精确温度调节、超低读出噪声和低辉光特性，为深空天体拍摄提供卓越性能。
功能描述
ATR294C(ATR3CMOS10300KPA)是专为天体摄影设计的数码成像设备。因为图像传感器冷却后的超低读出噪声和低辉光特性，该相机主要可用于深空天体的拍摄。它也能够用于行星照片拍摄。其卓越的表现和广泛的用途将会给予用户非凡的天文摄影体验。
ATR294C的功能如下：
- IMX294 彩色图像传感器
- 分辨率：1159万像素（4128×2808）
- 4.63微米方形像素
- 4:3 光学格式
- 14位 ADC
- 512MB内存
- 精确的温度调节
- G灵敏度：419.02mv，1/30s
- 低辉光
- 超低噪声：0.87 到 4.1e⁻
- 支持高帧率模式（14位输出下全像素最高帧率16.6 FPS）
- 最大信噪比：48.0 dB
- 动态范围：84.4 dB
- 短曝光下能够达到低于环境温度35℃的制冷温差/长曝光下能够达到低于环境温度42℃的制冷温差
核心特性
1159万
像素
4128×2808分辨率
64 ke⁻
满井电荷容量
优秀的动态范围
0.87 e⁻
超低读取噪声
LCG模式最低噪声
> 80%
量子效率峰值
卓越的光电转换能力
84.4 dB
动态范围
HCG模式下性能
-42℃
制冷温差
两级TEC深度制冷
技术优势
4/3画幅1159万像素传感器
ATR294C采用索尼IMX294背照式传感器，拥有1159万像素（4128×2808）的分辨率和19.1mm × 13.0mm的4/3画幅尺寸。4.63μm的像素尺寸提供了优秀的光收集能力，背照式设计进一步提升了量子效率。

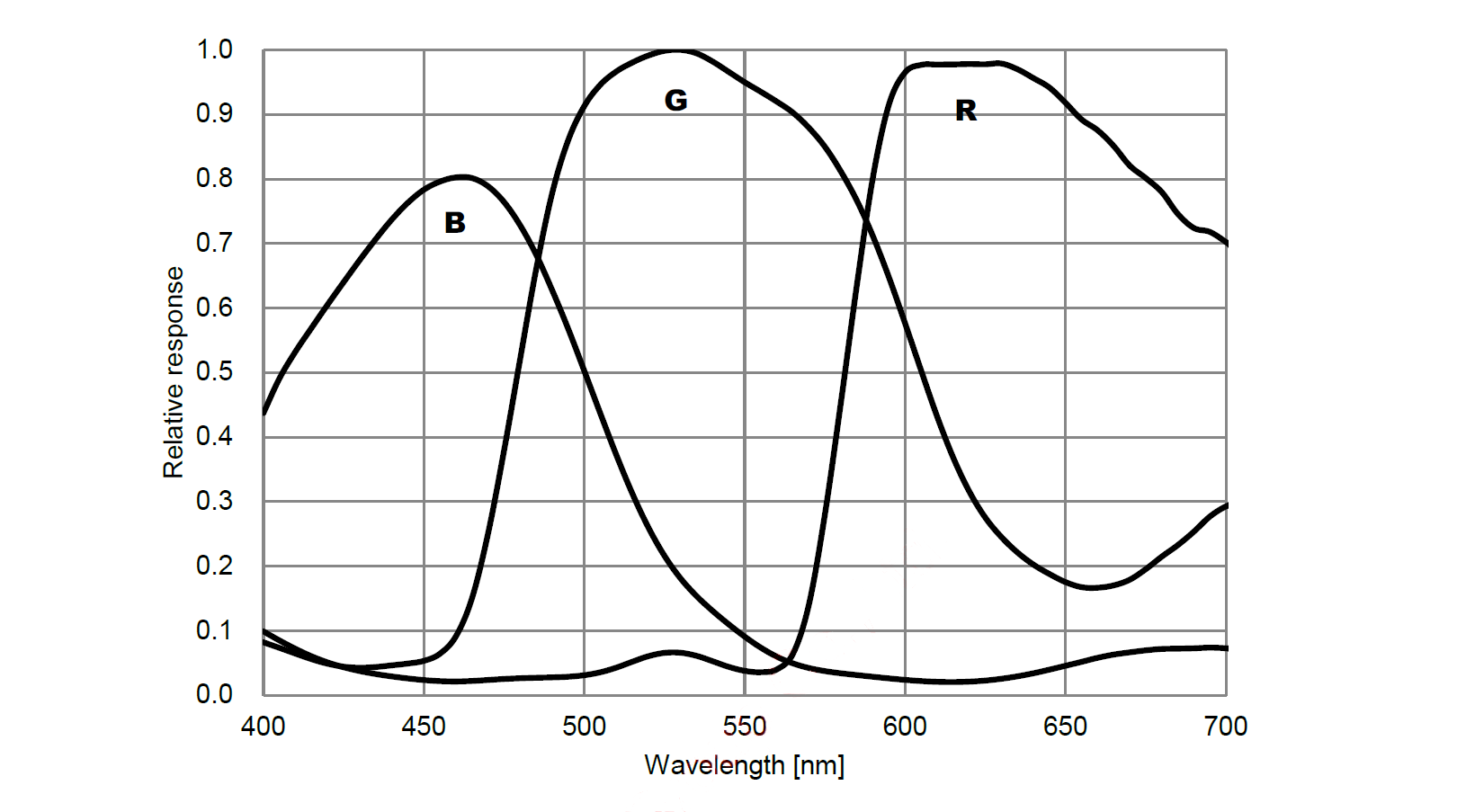

索尼IMX294光谱响应曲线
ATR294C的传感器G灵敏度为419.02mv，1/30s。其量子效率峰值超过80%，在可见光范围内都保持优秀的响应能力。配备红外截止滤光片后，其光谱响应范围为380-690nm。
14位 ADC 和灵活ROI
ATR294C输出原生14位ADC。该相机支持12位硬件像素合并输出模式同时输出更低的分辨率。支持硬件ROI，并且ROI的尺寸越小，帧率越高。
不同分辨率/数据位/数据传输接口下的帧率
| 分辨率 | 14-bit 输出 | 8-bit 输出 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 4128×2808 | 16.6 | 1.9 | 33.3 | 2.2 |
| 4096×2160 | 19.3 | 2.0 | 38.5 | 5.1 |
| 2048×1080 | 69.5 | 7.6 | 69.5 | 15.2 |
| 1360×720 | 96.0 | 16.7 | 96.2 | 33.3 |
单位：帧/秒 (FPS)

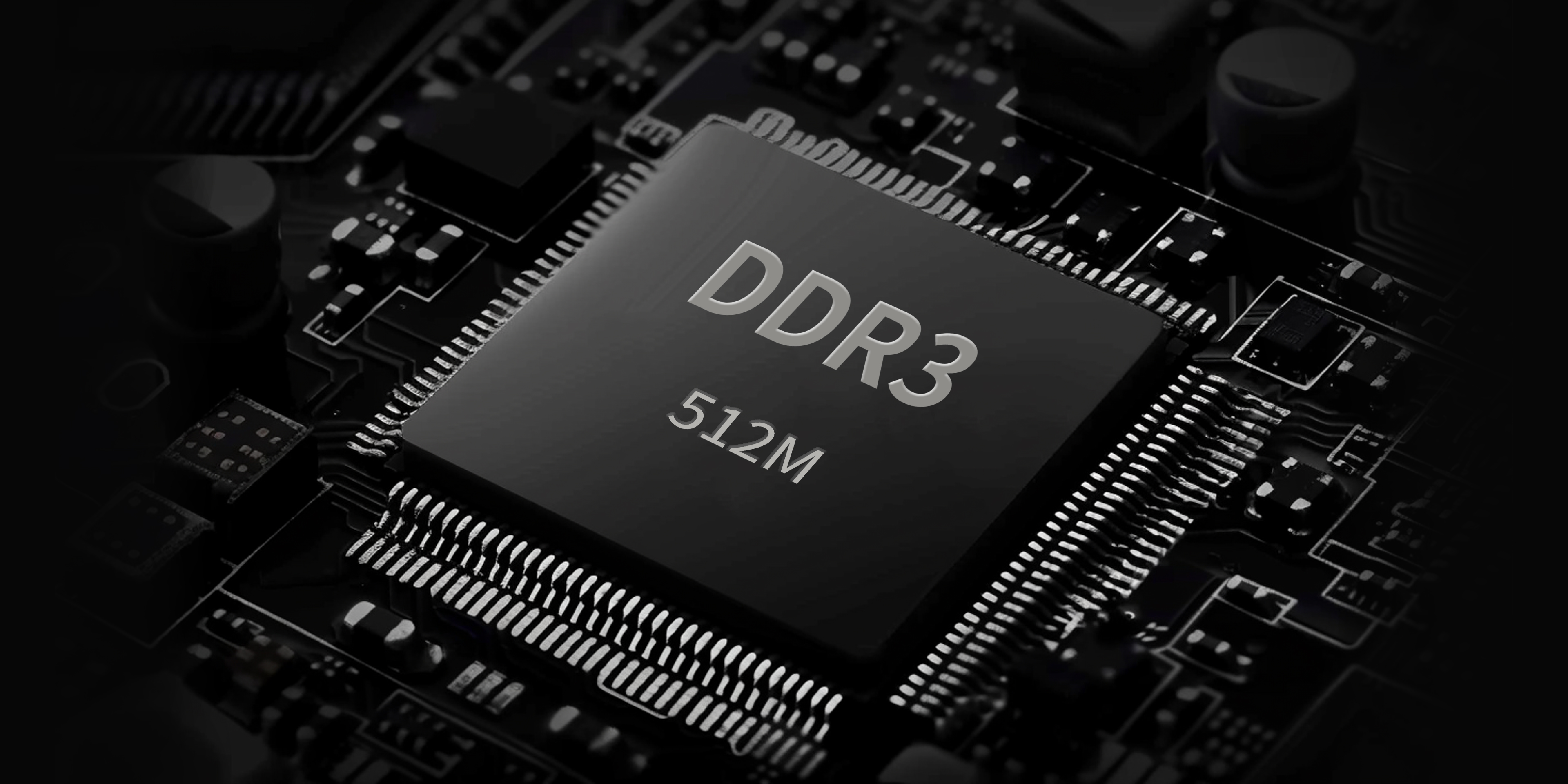

512MB DDR3缓存技术
ATR294C相机具有512MB (4Gb) DDR3缓存，有助于保持数据传输稳定性，并有效减少辉光现象，因为图像数据能被缓存，无需将数据匆忙发送到接收端。
像素合并技术
ATR294C支持从1×1到8×8的数字像素合并（堆叠或平均方法）和从1×1到3×3的硬件像素合并（平均方法）。硬件像素合并远快于软件像素合并。
HCG/LCG双模式转换增益
ATR294C支持HCG和LCG模式转换。切换至HCG模式时，用户可以体验到超低读出噪声的图像输出。
低辉光设计
ATR294C经过精心设计，能够实现低辉光照片拍摄。相比之下，ATR294C捕获的图像辉光现象较轻。
精密制冷系统
两级TEC深度制冷技术
ATR294C的冷却系统为两级热电冷却（TEC）系统，带有可控电风扇辅助散热。TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。工作温度可调节至特定数值，有效制冷温差可低于环境温度42°C。这种高效的制冷系统保证了相机图像的稳定性和质量。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统。
防结露加热系统
相机前端配备智能防结露加热系统，能够自动监测环境湿度和温度，在必要时启动加热功能，防止光学窗口结露。
技术规格
核心性能参数
| 最大帧率 (USB 3.0) |
14位：16.6 FPS @ 4128×2808 14位：96.0 FPS @ 1360×720 8位：33.3 FPS @ 4128×2808 8位：96.2 FPS @ 1360×720 |
|---|---|
| 读取噪声 |
HCG模式：3.37 - 4.1 e⁻ LCG模式：0.87 - 0.96 e⁻ |
| 满井电荷 | 64ke⁻ |
| 量子效率峰值 | >80% |
| 动态范围 | 84.4 dB |
| 信噪比 | 48.0 dB |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 160× |
| 制冷能力 |
短曝光：ΔT = -35℃ 长曝光（>1秒）：ΔT = -42℃ |
基础技术规格
| 传感器 | 索尼 IMX294 背照式彩色 CMOS |
|---|---|
| 图像分辨率 | 1159万像素 (4128×2808) |
| 像素尺寸 | 4.63μm × 4.63μm |
| 传感器尺寸 | 4/3画幅（对角线 23.1mm） |
| 成像区域 | 19.1mm × 13.0mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 14位 |
| DDR3缓存 | 512MB (4Gb) |
| 光谱响应范围 | 380-690nm（装备红外截止滤镜） |
| 前窗保护玻璃 | 红外截止滤镜 |
接口与物理规格
| 数据接口 | USB 3.0 / USB 2.0 |
|---|---|
| 相机接口 | M42 × 0.75mm螺纹 |
| 占用后截距长度 | 17.5mm |
| USB集线器 | USB 2.0集线器，用于连接附件 |
| 电源要求 | DC 12V 3.3A |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 制冷方式 | 两级TEC制冷 |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
多模式灵活切换
ATR294C支持HCG和LCG模式转换。切换至HCG模式时，用户可以体验到超低读出噪声的图像输出，为不同拍摄需求提供最优解决方案。
HCG模式性能
相机设置：全分辨率，RAW 14位模式，温度：-10℃
HCG模式下，读取噪声范围为3.37-4.1e⁻，满井容量为64.2ke⁻，动态范围达到14.0 stops。适合一般深空天体拍摄。
LCG模式性能
相机设置：全分辨率，RAW 14位模式，温度：-10℃
LCG模式提供7.2ke⁻的满井容量，读取噪声为0.87-0.96e⁻，动态范围为12.87 stops。特别适合需要超低读出噪声的深空拍摄。

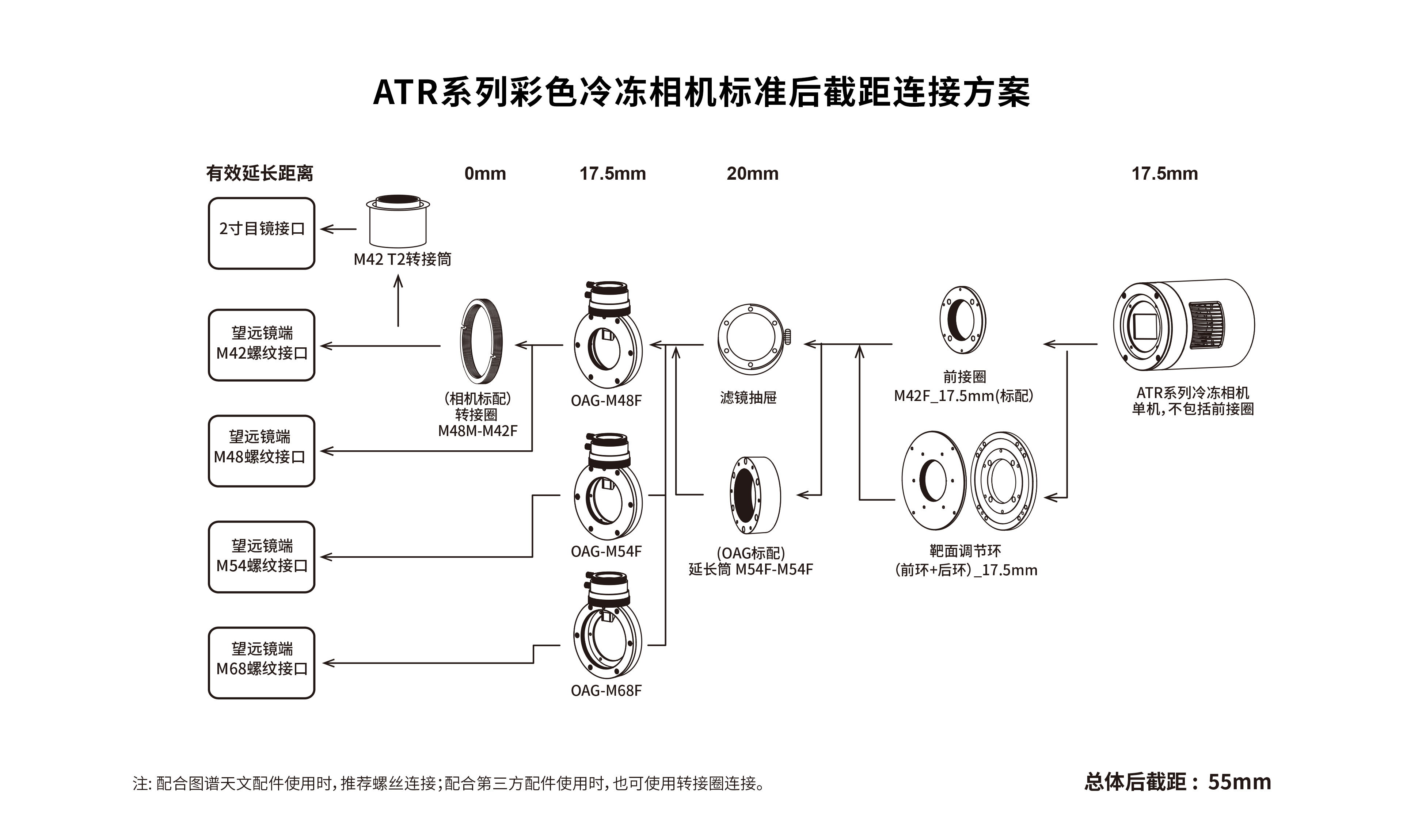

相机接口与尺寸
标准接口设计
内螺纹法兰的厚度为17.5mm，即相机占用的后截距为17.5mm。ATR294M带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR294M还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。
包装内容
标准配置包含：
ATR294C相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
