ATR585C 深空相机
搭载索尼 IMX585 1/1.2英寸画幅彩色 CMOS传感器的专业深空天文摄影相机，具有830万像素分辨率、精确温度调节、超低读出噪声和无辉光特性，为深空天体拍摄提供卓越性能。
功能描述
ATR585C(ATR3CMOS08300KPA)是专为天体摄影设计的数码成像设备。因为图像传感器冷却后的超低读出噪声和无辉光特性，该相机主要可用于深空天体的拍摄。它也能够用于行星照片拍摄。其卓越的表现和广泛的用途将会给予用户非凡的天文摄影体验。
ATR585C的功能如下：
- IMX585 彩色CMOS图像传感器
- 分辨率：830万像素（3840×2160）
- 2.9微米方形像素
- 1/1.2英寸画幅
- 12位 ADC
- 512MB内存
- 精确的温度调节
- G灵敏度：5970mv，1/30s
- 无辉光
- 超低噪声：0.46 到 5.18e⁻
- 支持高帧率模式（12位输出下全像素最高帧率24FPS）
- 最大信噪比：46 dB
- 动态范围：85.6 dB（HDR模式）
- 短曝光下能够达到低于环境温度35℃的制冷温差/长曝光下能够达到低于环境温度45℃的制冷温差
核心特性
830万
像素
3840×2160分辨率
40 ke⁻
满井电荷容量
优秀的动态范围
0.46 e⁻
超低读取噪声
HCG模式最低噪声
> 91%
量子效率峰值
卓越的光电转换能力
85.6 dB
动态范围
HDR模式下性能
-45℃
制冷温差
两级TEC深度制冷
技术优势
1/1.2英寸画幅830万像素传感器
ATR585C采用索尼IMX585背照式传感器，拥有830万像素（3840×2160）的分辨率和11.2mm × 6.3mm的1/1.2英寸画幅尺寸。2.9μm的像素尺寸提供了优秀的光收集能力，背照式设计进一步提升了量子效率。

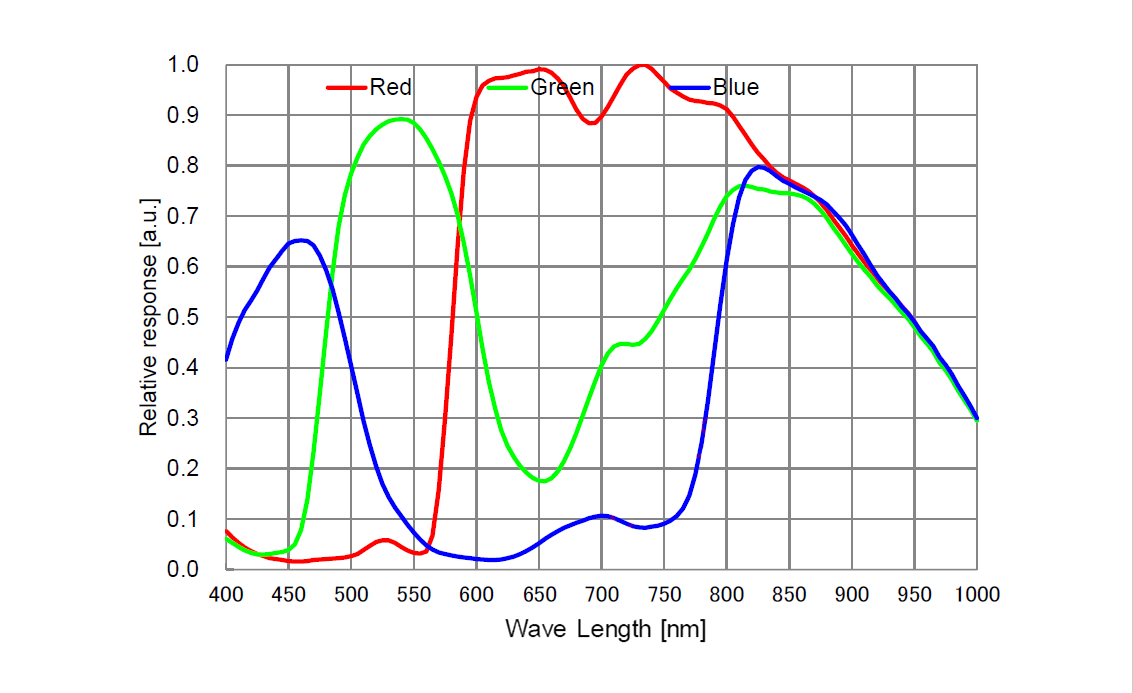

索尼IMX585光谱响应曲线
ATR585C的传感器G灵敏度为5970mv，1/30s。其量子效率峰值超过91%，在可见光范围内都保持优秀的响应能力。配备红外截止滤光片后，其光谱响应范围为380-690nm。
12位 ADC 和灵活ROI
ATR585C输出原生12位ADC。该相机支持硬件像素合并输出模式，硬件像素合并后输出更低分辨率的12bit图像数据。该型号还支持硬件ROI，并且ROI的尺寸越小，帧率越高。
不同分辨率/数据位/数据传输接口下的帧率
| 分辨率 | 12-bit 输出 | 8-bit 输出 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 3840×2160 | 24 | 1.9 | 47 | 3.8 |
| 1920×1080 | 70 | 3.9 | 70 | 7.9 |
单位：帧/秒 (FPS)
512MB DDR3缓存技术
ATR585C相机具有512MB (4Gb) DDR3缓存，有助于保持数据传输稳定性，并有效减少辉光现象，因为图像数据能被缓存，无需将数据匆忙发送到接收端。
像素合并技术
ATR585C支持从1×1到8×8的数字像素合并（堆叠或平均方法）和从1×1到2×2的硬件像素合并（平均方法）。硬件像素合并的效率远快于软件像素合并。
HCG/LCG/HDR三模式转换增益
ATR585C支持HCG、LCG和HDR模式转换。
无辉光设计
ATR585C经过精心设计，能够实现无辉光照片拍摄。相比之下，ATR585C捕获的图像并没有辉光现象。
精密制冷系统
两级TEC深度制冷技术
ATR585C的冷却系统为两级热电冷却（TEC）系统，带有可控电风扇辅助散热。TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。工作温度可调节至特定数值，有效制冷温差可低于环境温度45°C。这种高效的制冷系统保证了相机图像的稳定性和质量。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统。
防结露加热系统
相机前端配备智能防结露加热系统，能够自动监测环境湿度和温度，在必要时启动加热功能，防止光学窗口结露。
技术规格
核心性能参数
| 最大帧率 (USB 3.0) |
12位：24 FPS @ 3840×2160 12位：70 FPS @ 1920×1080 8位：47 FPS @ 3840×2160 8位：70 FPS @ 1920×1080 |
|---|---|
| 读取噪声 |
HCG模式：0.46 - 0.55 e⁻ LCG模式：2.2 - 5.18 e⁻ |
| 满井电荷 | 40ke⁻ |
| 量子效率峰值 | >91% |
| 动态范围 | 85.6 dB（HDR模式） |
| 信噪比 | 46 dB |
| 曝光时间范围 | 0.1毫秒 - 3600秒 |
| 增益范围 | 1× - 100× |
| 制冷能力 |
短曝光：ΔT = -35℃ 长曝光（>1秒）：ΔT = -45℃ |
基础技术规格
| 传感器 | 索尼 IMX585 背照式彩色 CMOS |
|---|---|
| 图像分辨率 | 830万像素 (3840×2160) |
| 像素尺寸 | 2.9μm × 2.9μm |
| 传感器尺寸 | 1/1.2英寸画幅（对角线 12.85mm） |
| 成像区域 | 11.2mm × 6.3mm |
| 快门类型 | 卷帘快门 |
| ADC位深 | 12位（16位@HDR） |
| DDR3缓存 | 512MB (4Gb) |
| 光谱响应范围 | 380-690nm（装备红外截止滤镜） |
| 前窗保护玻璃 | 红外截止滤镜 |
接口与物理规格
| 数据接口 | USB 3.0 / USB 2.0 |
|---|---|
| 相机接口 | M42 × 0.75mm螺纹 |
| 占用后截距长度 | 17.5mm |
| USB集线器 | USB 2.0集线器，用于连接附件 |
| 电源要求 | DC 12V 3.3A |
| 外形尺寸 | 直径 80mm × 高度 107.1mm |
| 重量 | 577克 |
| 制冷方式 | 两级TEC制冷 |
| 支持系统 | Windows XP/Vista/7/8/10/11（32&64位） Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
多模式灵活切换
ATR585C支持HCG、LCG和HDR模式转换，为不同拍摄需求提供最优解决方案。

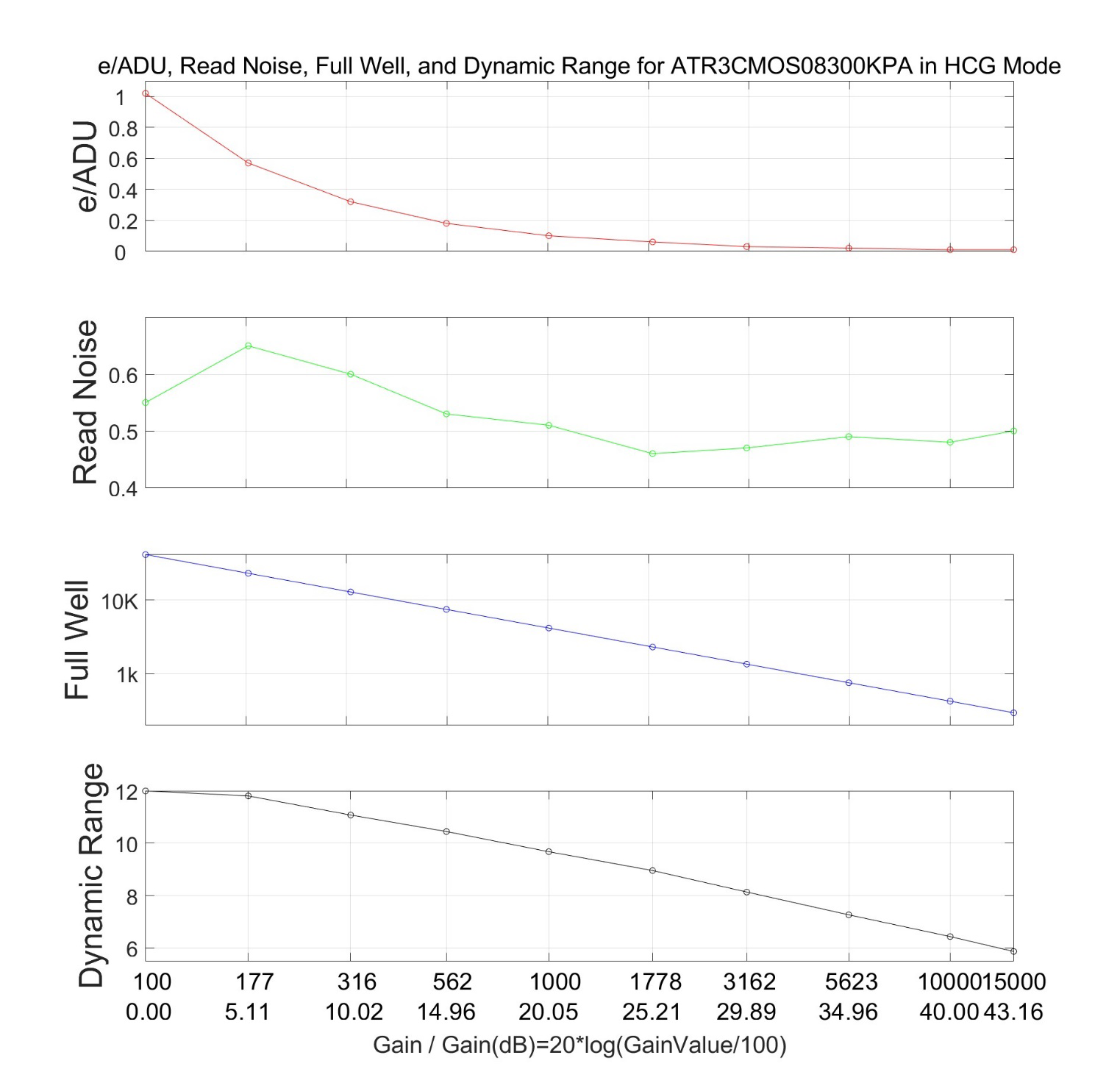

HCG模式性能
相机设置：全分辨率，RAW 12位模式，温度：-10℃
HCG模式下，读取噪声范围为0.46-0.55e⁻，满井容量为4.1ke⁻，动态范围达到12 stops。特别适合需要超低读出噪声的深空拍摄。

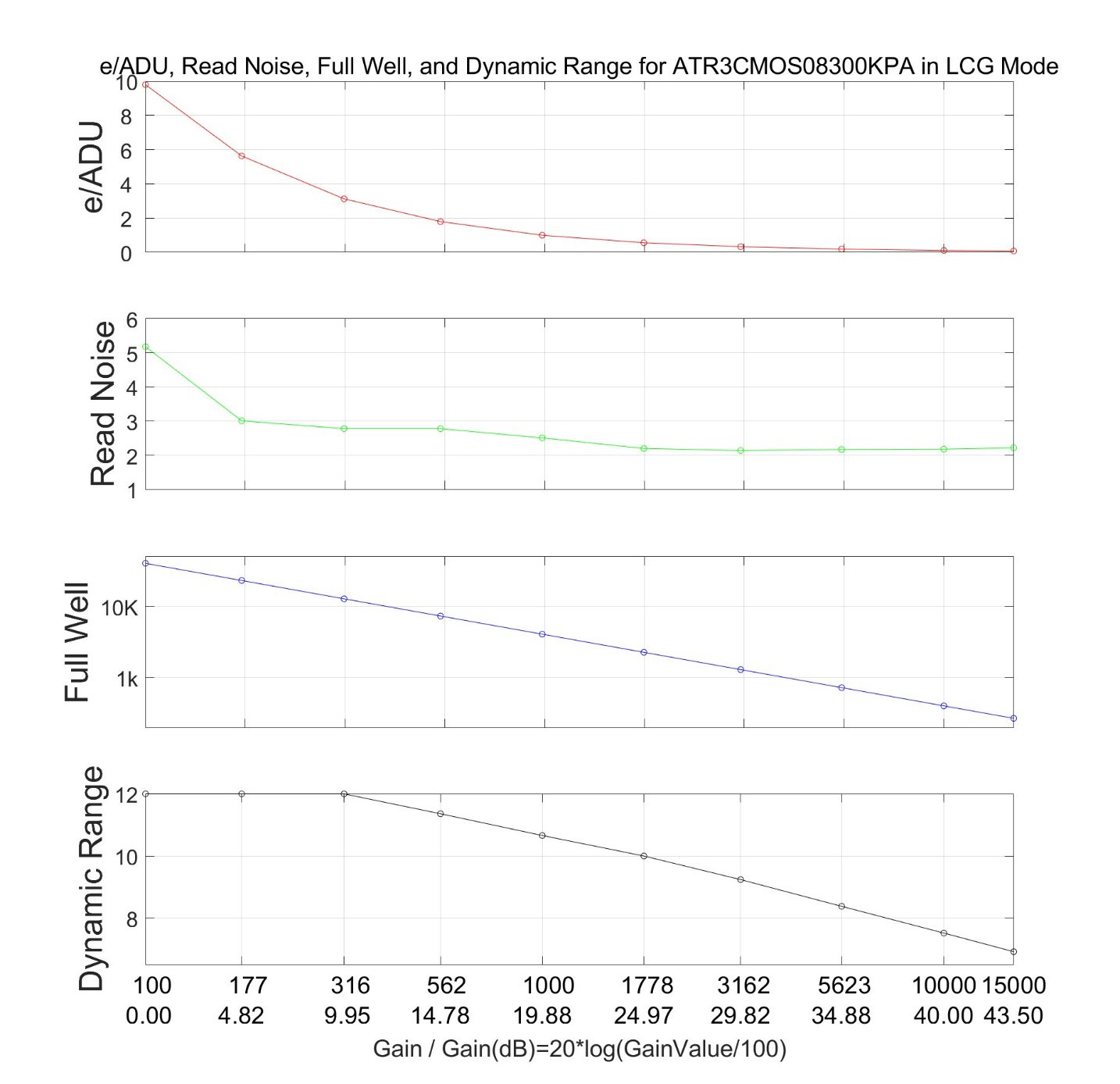

LCG模式性能
相机设置：全分辨率，RAW 12位模式，温度：-10℃
LCG模式提供40ke⁻的满井容量，读取噪声为2.2-5.18e⁻，动态范围为12 stops。适合拍摄明亮天体或需要更大满井容量的场景。
HDR模式性能
相机设置：全分辨率，RAW 16位模式，温度：-10℃
HDR模式提供13ke⁻的满井容量，读取噪声为0.69-0.92e⁻，动态范围达到14.52 stops。这是ATR585C的最大动态范围模式，非常适合拍摄高对比度的天体目标。
相机接口与尺寸
标准接口设计

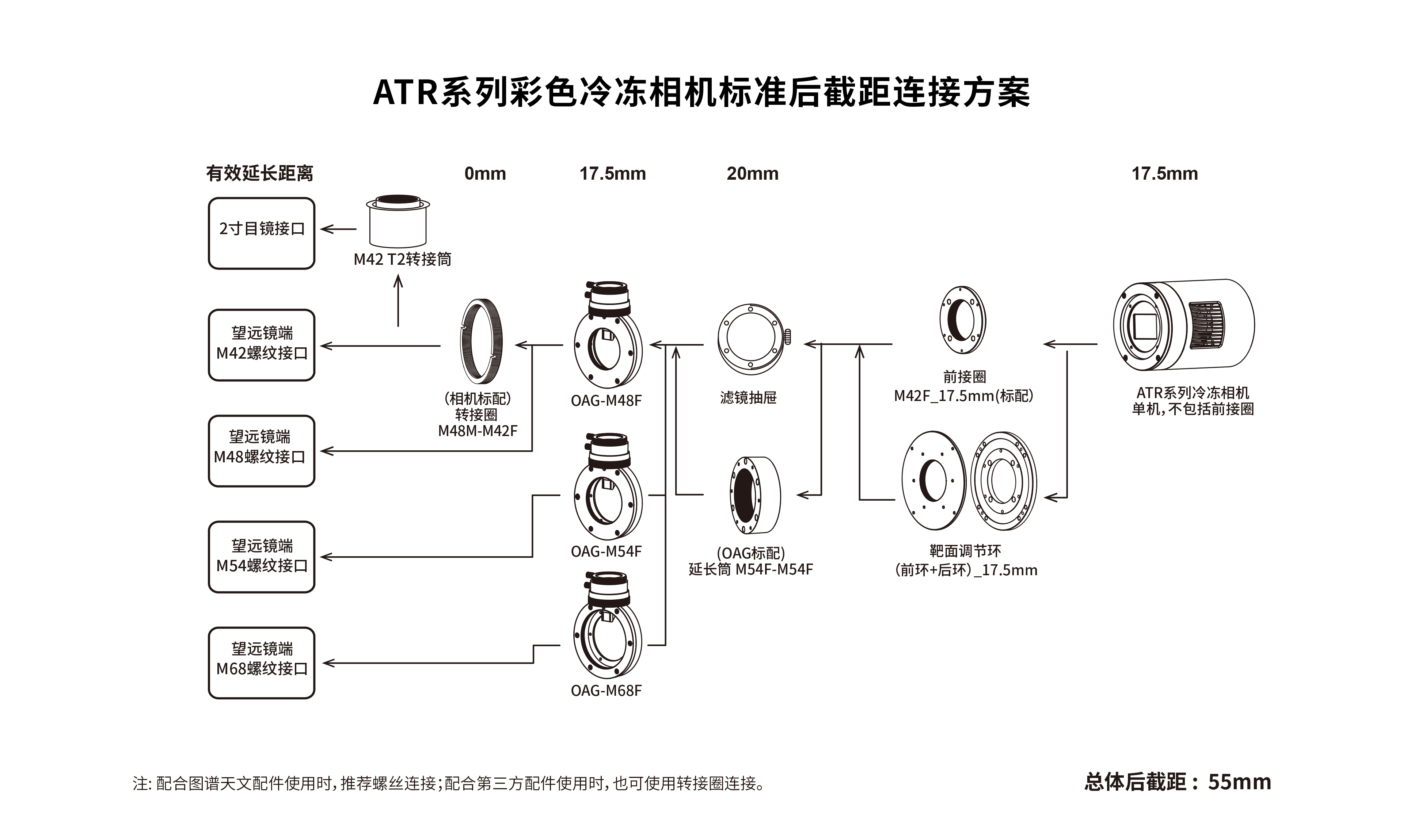

内螺纹法兰的厚度为17.5mm，即相机占用的后截距为17.5mm。ATR585C带有M42×0.75接口，可以通过M42×0.75的螺纹直接连接到望远镜。ATR585C还可以通过M42M-1.25"或M42M-2"接环连接到使用1.25"或2"目镜的望远镜。
包装内容
标准配置包含：
ATR585C相机本体
电源适配器：输入AC 100-240V 50Hz/60Hz，输出DC 12V 3.3A
电源线
高速USB3.0 A公头转B公头镀金连接线缆（1.5米）
M48M转M42F-0mm接圈
M42M-M42F-21mm延长筒
M42M-M48F-16.5mm延长筒
M42M-12.5mm接圈
相机盖
注：实际包装内容以产品实物为准，图谱保留在不影响产品性能的前提下进行细节调整的权利。
